1. GL7-CHA 개요
GL7-CHA모듈은 GL7000용 시그널 컨디셔너입니다.
절연형 4채널 모듈로 압전소자를 이용한 센서(전하신호출력형 및 IEPE형)의 전압을 측정하는 데 사용하며, 각 채널에 대해 개별적으로 입력 신호 유형에 대한 설정이 가능합니다.
모터 또는 펌프의 진동, 설치된 장비에 가해지는 진동, 낙하 시험 등 다양한 값을 측정하는 가속도 센서입니다.
※ IEPE란?
Intergrated Electronics Piezo-Eletric의 준말로, 전자회로가 들어있는 압전센서입니다.
가속도 센서의 경우, 센서의 출력이 전하단위인 pC이며 기타 장치를 통해 mV단위로 컨버팅하여 값을 확인합니다.
이 경우, 변환 과정에서 노이즈가 발생할 수 있어 측정값에 신뢰성이 저하되고 변환을 해야하는 불편을 초래합니다.
IEPE는 위 불편사항을 해결하고자, 컨버팅회로를 센서에 내장하여 직접 mV또는 V값으로 출력되도록 만든 센서입니다.
※ TEDS란?
Transducer Eletronic Data Sheet의 준말로, 변환기에 부착된 칩에 의해 변환기가 네트워크상에서 스스로 식별하고 설명할 수 있도록 하는 장치입니다.

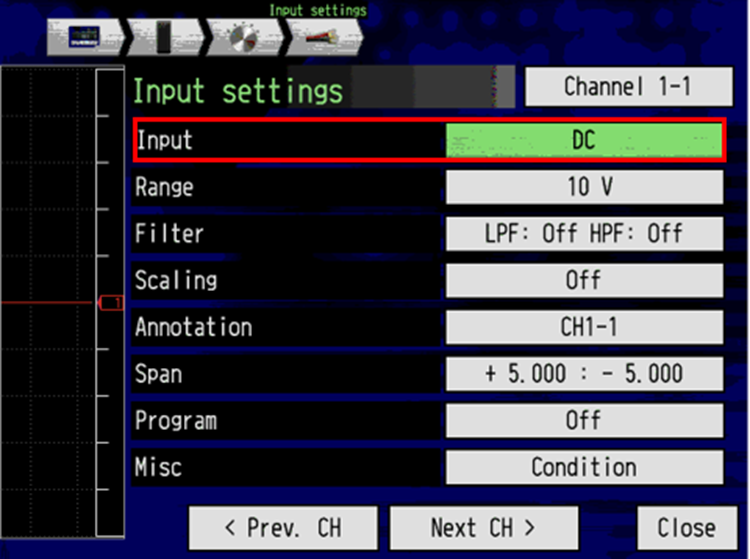

2. GL7-CHA 설정

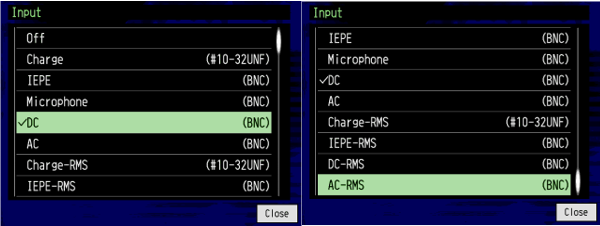

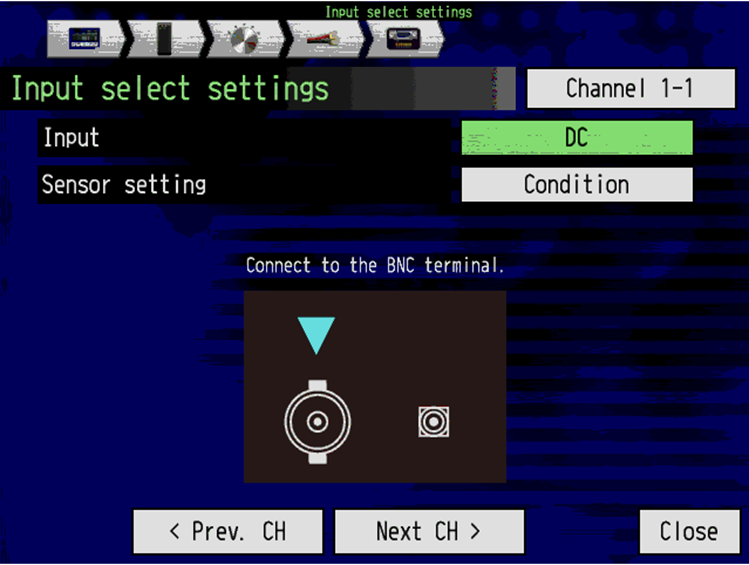

※Input

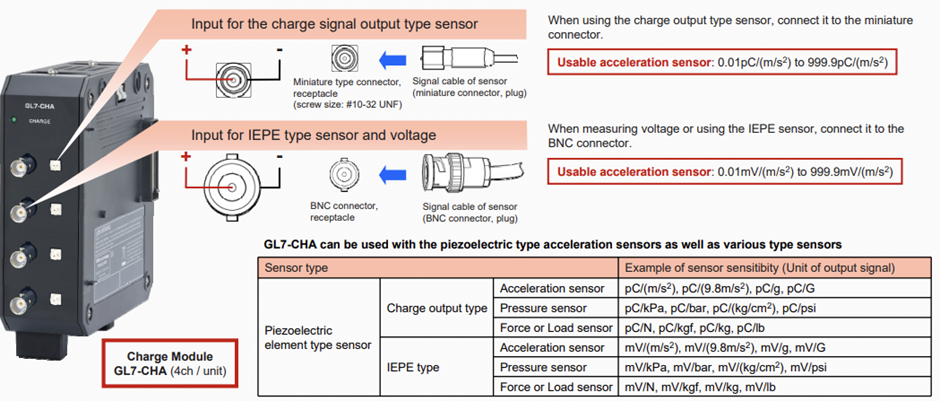

Input사양 별로 BNC또는 #10-32UNF커넥터 연결 확인 가능
#10-32UNF커넥터 : 전하출력형 가속도 진동센서 케이블 연결
BNC : 전압/앰프내장형 가속도 진동센서 케이블 연결

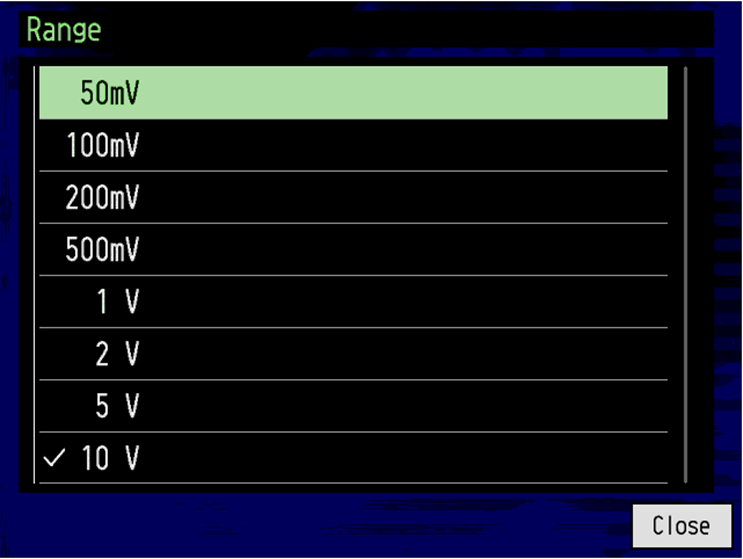

※Range
50mV ~ 10V범위 설정가능
※Filter
LPF : Line ~ 10KHz와 Auto설정가능
HPF : 0.15Hz~10Hz설정 가능

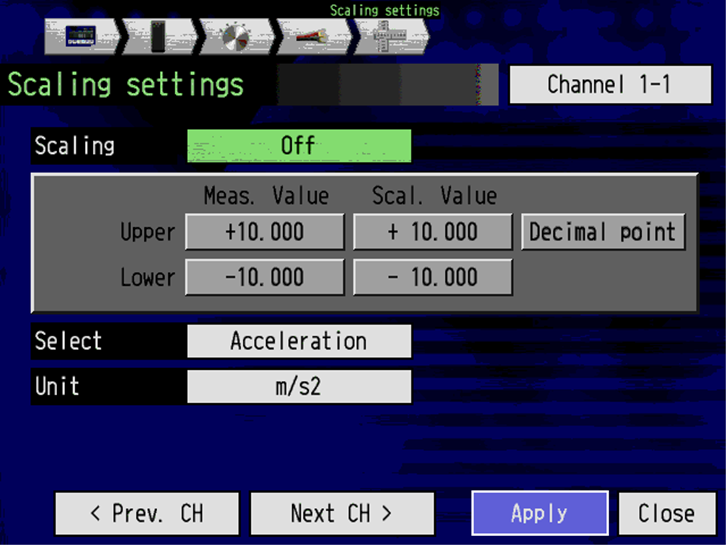

※Scaling
Upper, Lower Value 및 Decimal point 설정가능

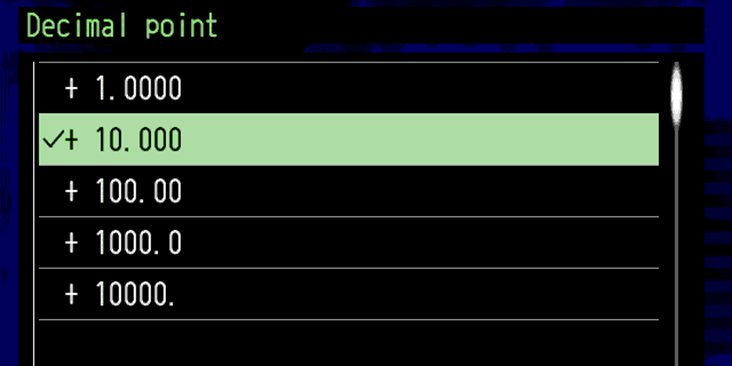

Decimal point는 5digit 이내 범위에서 소수점 설정가능
Scaling 된 값 단위 설정

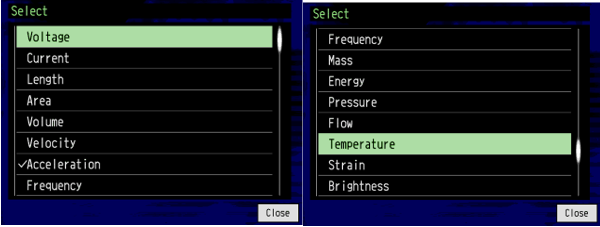

Select 밑 Unit에서 단위 선택가능
※Annotation
채널 식별 명 입력
※Span
Range설정에 따라 기본 Span값은 정해 짐
-> 10V설정 시 기본적으로 -5 to 5V로 되지만 설정 최대값은 -11 to 11V까지 설정 가능
※Program
4개의 채널간 연산 설정 가능

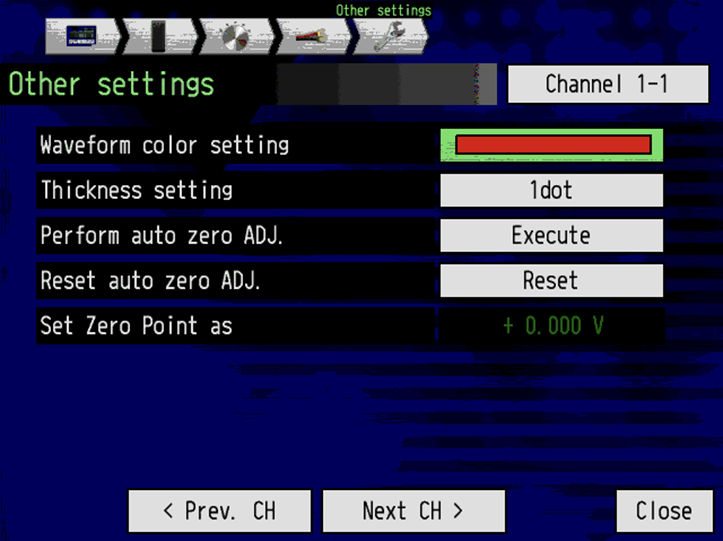

※Misc
Waveform color setting : 그래프 파형 색 설정
Thickness setting : 파형 두께 설정
Perform auto zero ADJ : 현재 읽고 있는 값을 Set Zero Point로 영점 조정
Reset auto zero ADJ : 간혹 Set Zero Point as 값이 0.000V가 아닐 경우 0.000V로 조정
http://www.graphtec.co.jp/en/instruments/gl7000/gl7-cha.html
CHA모듈의 자세한 사양 및 가속도 센서의 민감도에 따른 Range설정 표는 상기 링크 참고하시면 됩니다.
