[온도/전압 공통사항]

1. Range설정 값 확인

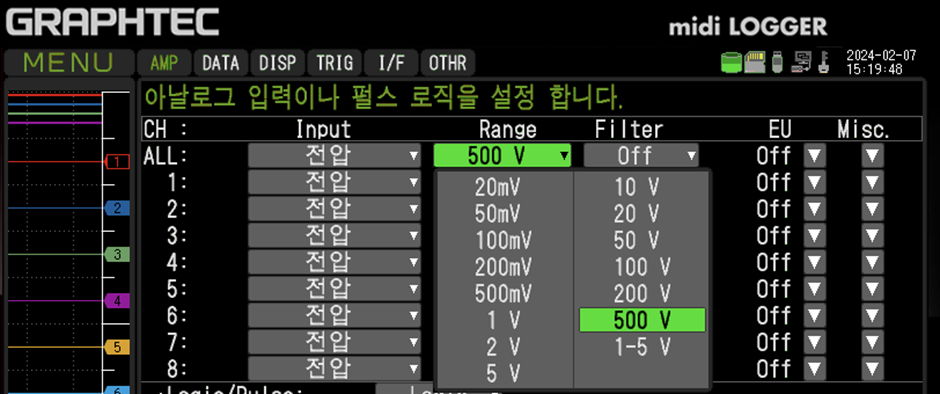

=>  전압의 경우, 설정한 Range를 초과할 경우 ++++ 또는 - - - -로 디스플레이 되며 값 표기가 되지 않습니다.

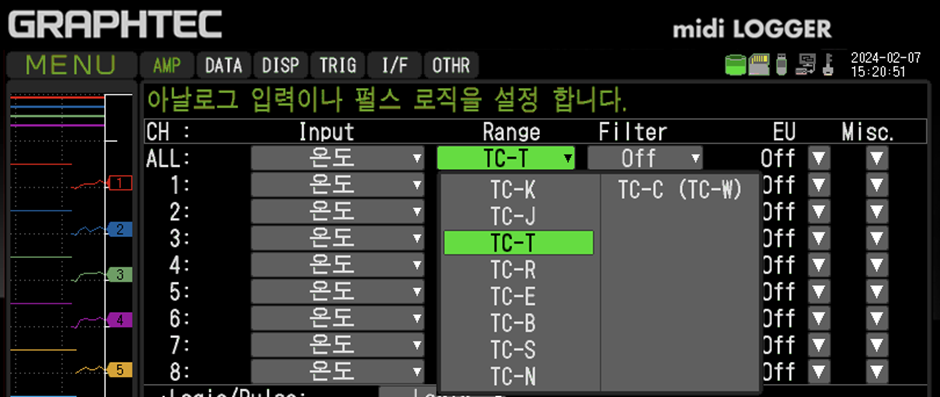

=> 온도의 경우, 잘못된 타입의 Range를 설정할 경우, 값의 오차가 발생할 수 있습니다.

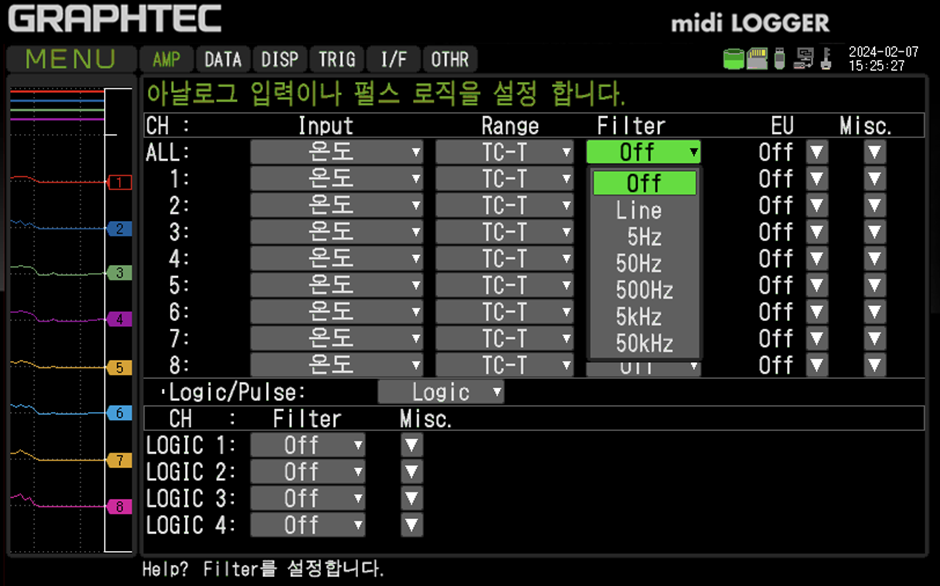

2. Filter설정 값 확인

=> 온도/전압 모두 Filter기능을 갖고 있습니다.
=> 값이 정상적으로 측정되지 않을 경우, Filter를 Line또는 5Hz로 설정하시면 됩니다.

이 기능은, Low pass filter기능으로 이동평균필터(Moving average filter)기능의 GL240/840장비와는 다릅니다.

GL980/2000장비는 최대 1us의 초고속 샘플링이 가능한 장비이기에, 노이즈에 민감할 수밖에 없습니다.
노이즈를 감소시켜 보다 정확한 값을 얻기 위한 필터입니다.

만약, 값 측정이 제대로 되지 않을 때, Filter 설정을 Line 또는 5Hz 등으로 설정 시 정상측정이 가능합니다.

[온도]

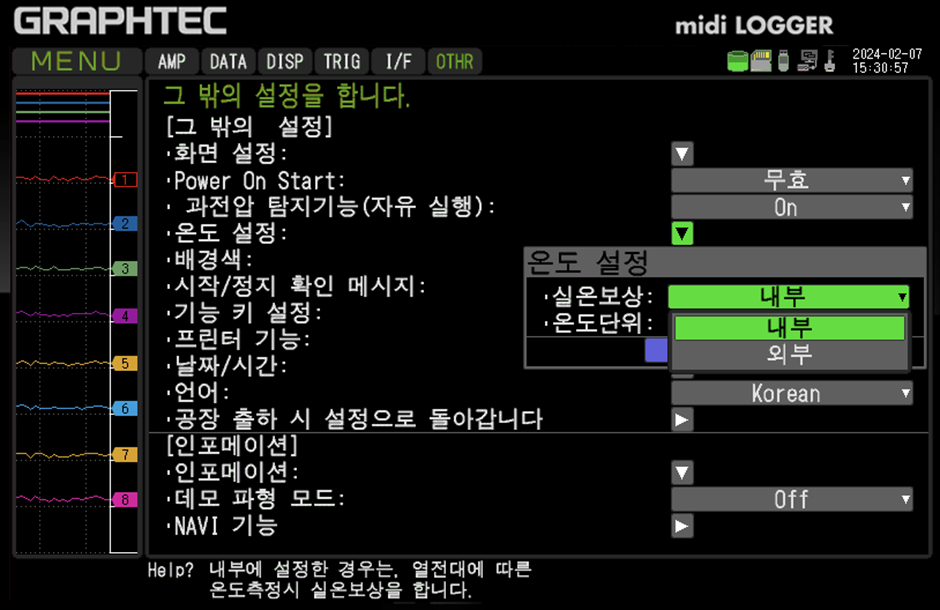

온도 설정의 경우 실온보상을 선택할 수 있는 탭이 있습니다.

Menu -> OTHR -> 온도설정 -> 실온보상

=> 실온보상이 ‘외부’로 되어있을 경우 상온보상이 적절하게 되지 않아 온도 값이 제대로 측정되지 않습니다.
