PACE Controller Slew rate설정방법

PACE의 가장 우수한 점은 바로 빠른 컨트롤 속도라고 할 수 있습니다.

하지만 마냥 빠른 것이 좋다고 만은 할 수 없는데요. 그 이유는 고객 마다 어플리케이션이 다르기 때문입니다.

빠른 속도를 내세워 생산에 도움을 주는 경우도 있지만 일정 시간 동안 얼마정도의 압력이 들어가야 하는 그런 어플리케이션도 존재할 것입니다.

PACE 시리즈에서는 이 속도를 조절을 할 수 있는데요. 그게 바로 'Slew Rate' 라는 설정입니다.

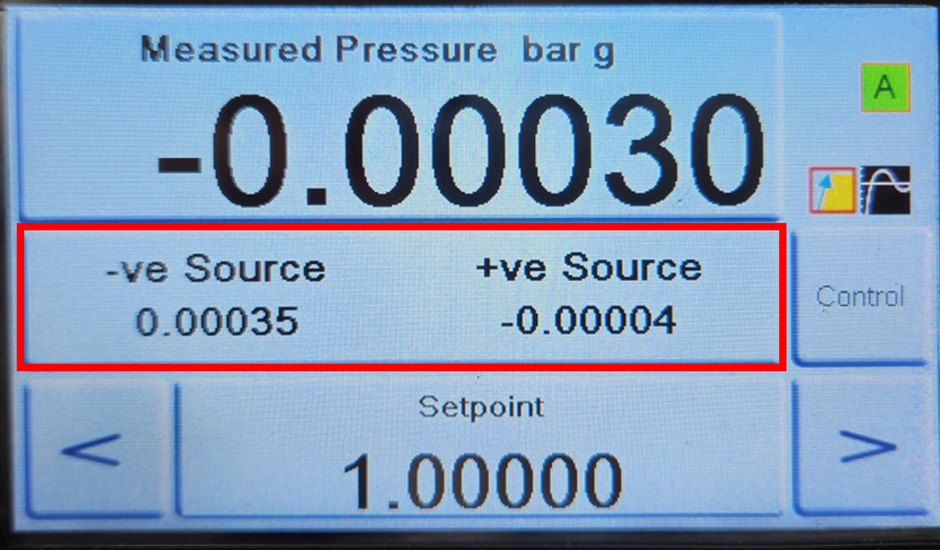

가운데 버튼을 클릭하면 Control Setup창으로 이동합니다.

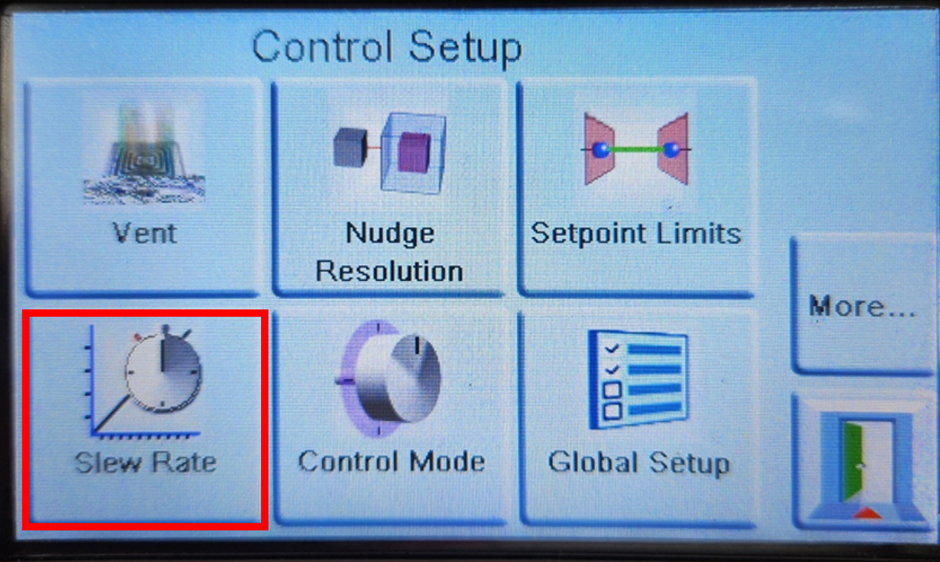

해당 설정에서 우측에 'Slew Rate' 라는 설정을 찾을 수 있습니다.

해당 설정에 들어가면

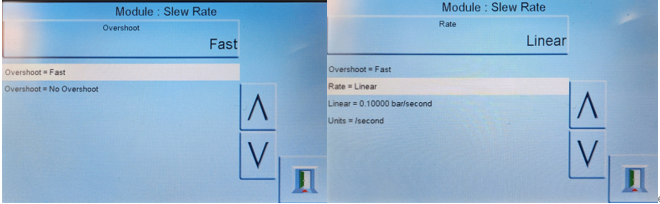

'Overshoot'와 ‘Rate’토글이 있습니다.

'Overshoot' : Fast / no overshoot를 선택
‘Rate’ : Max rate / Linear를 선택

Fast의 경우 설정하면 Setpoint 근사치까지 한 번에 압력을 넣어 setpoint 지점에서 맞추는 기능이고,
no overshoot의 경우 초 당 몇 또는 분 당 몇 압력을 올릴 건지를 설정하여 천천히 올리는 방식입니다.

Max rate의 경우 최대 속도로 컨트롤되고,
Linear의 경우 압력 컨트롤 속도를 설정할 수 있습니다.

'Overshoot이 Fast일 경우 메인 화면에서의 아이콘'

'no overshoot일 경우 메인 화면에서의 아이콘'

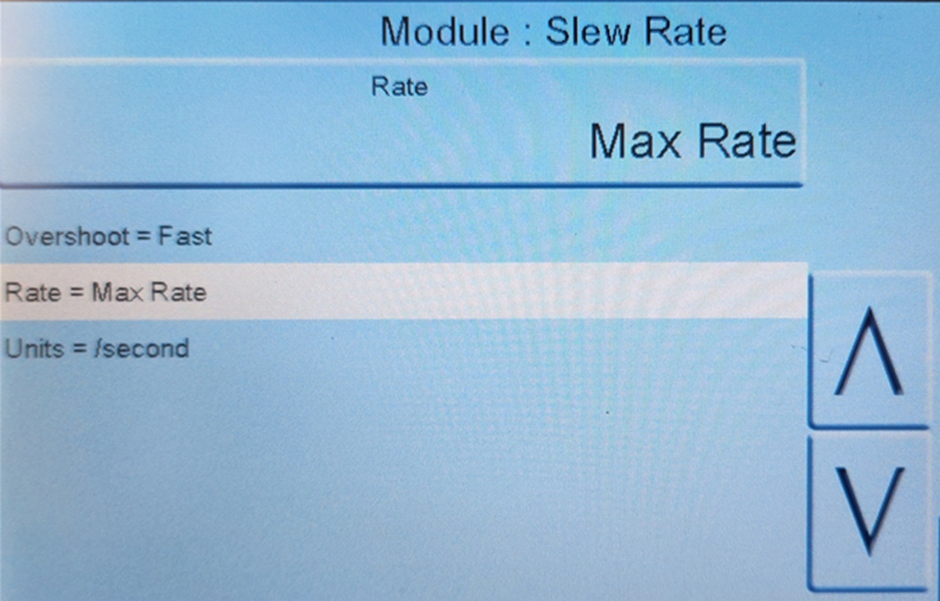

최고의 속도를 설정하려면 fast / Maximum rate를 설정하면 가장 빠른 속도로 컨트롤 할 수 있습니다.
