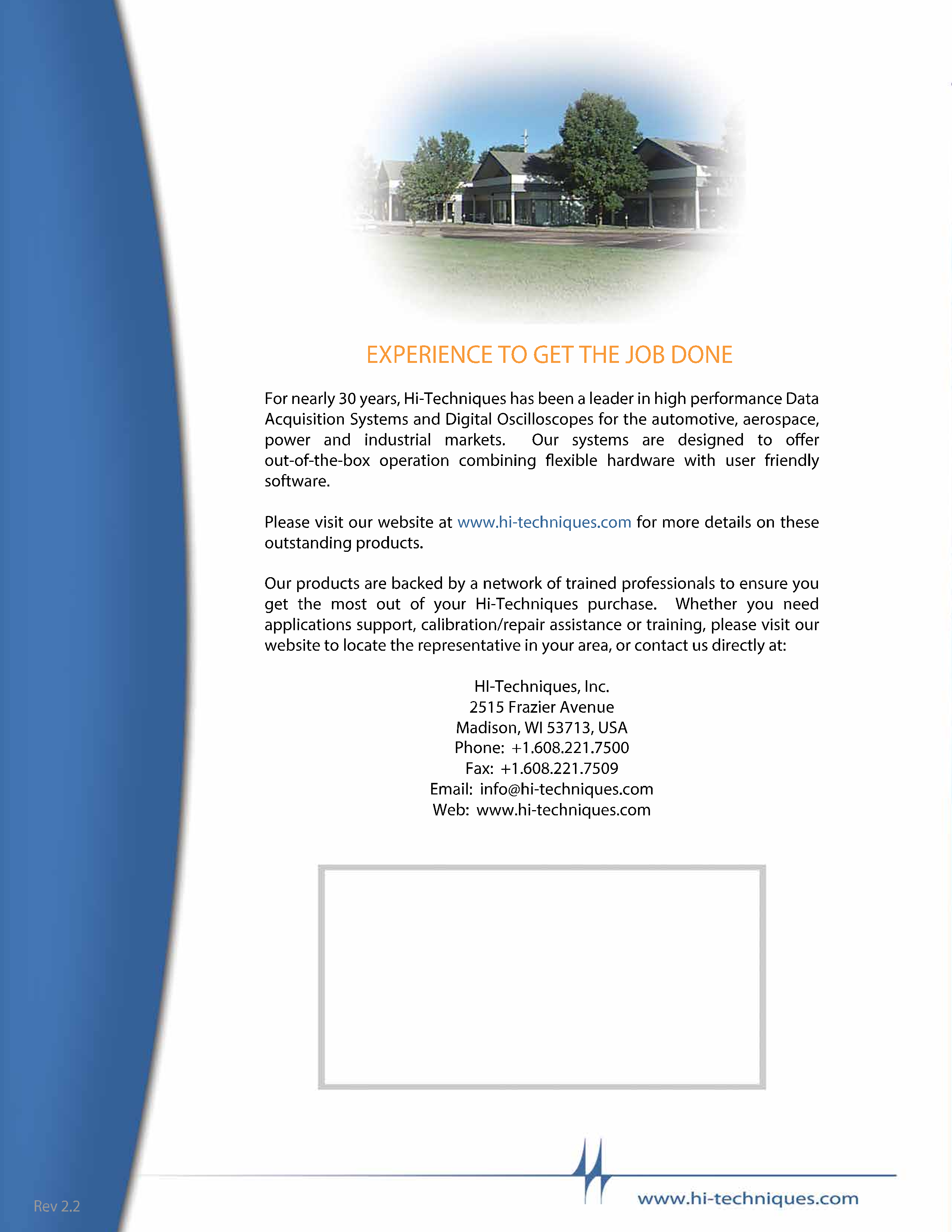

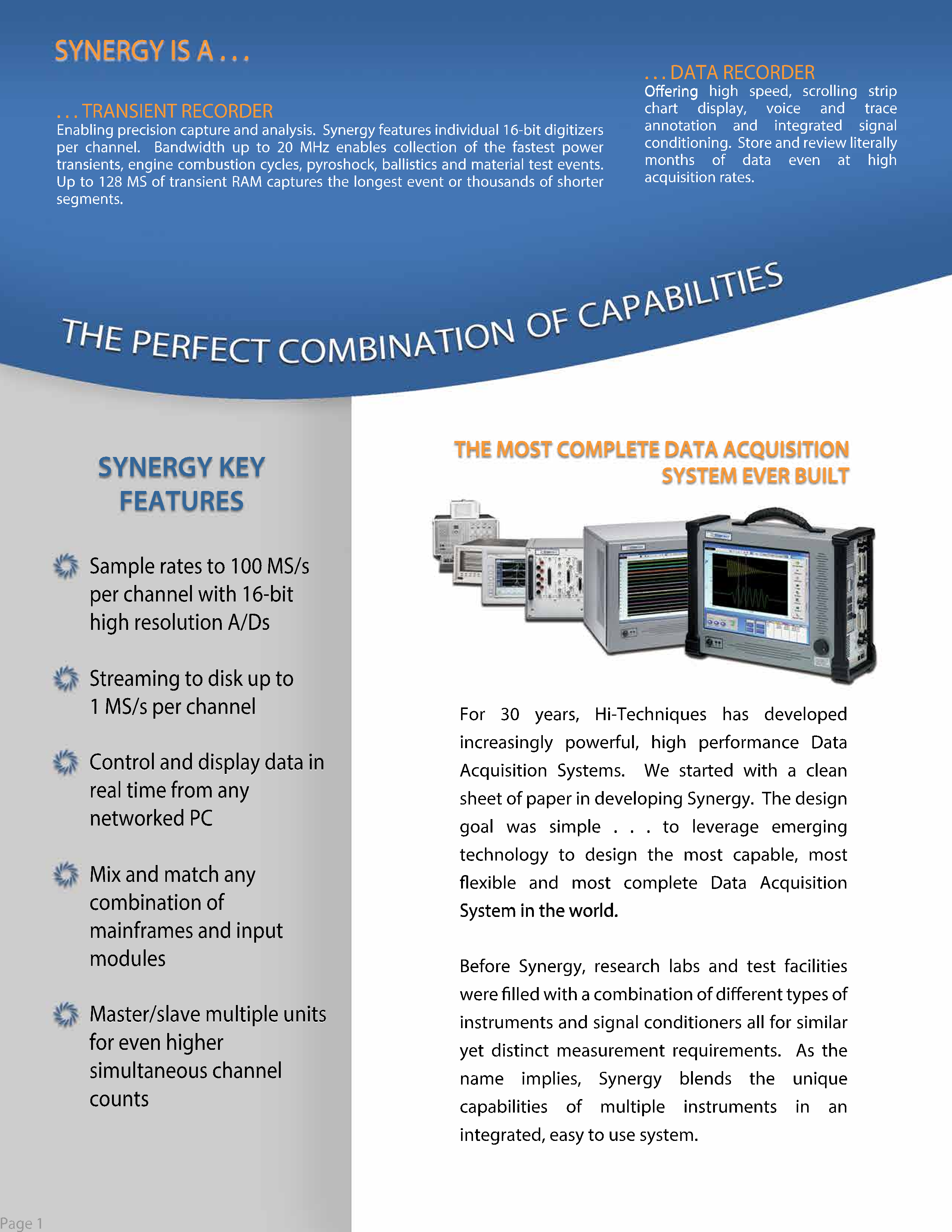

Hi-Techniques는 고성능 데이터 수집 장비의 리더로서 미국에 본사를 두고 있으며 30여년 가까이 축적된 기술로 transent recorder, 데이터 수집 장비, 고분해능의 디지털 오실로스코프 제품 전문 제조 업체입니다.
HiTechniques의 제품은 각종 산업 분야에서 전압, 온도 등의 테스트에 사용되며 특히 군수시설, 우주항공 분야, 운수시설, 고 전압 application에 사용하기 적합합니다.

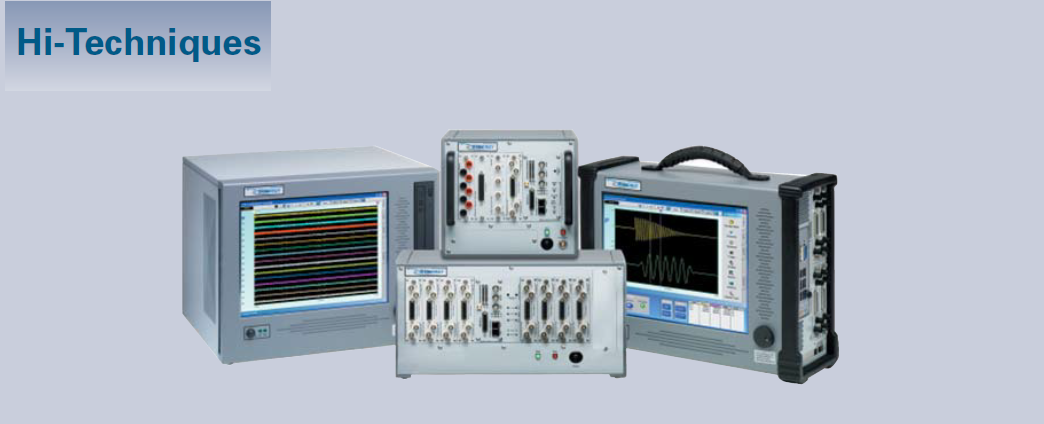

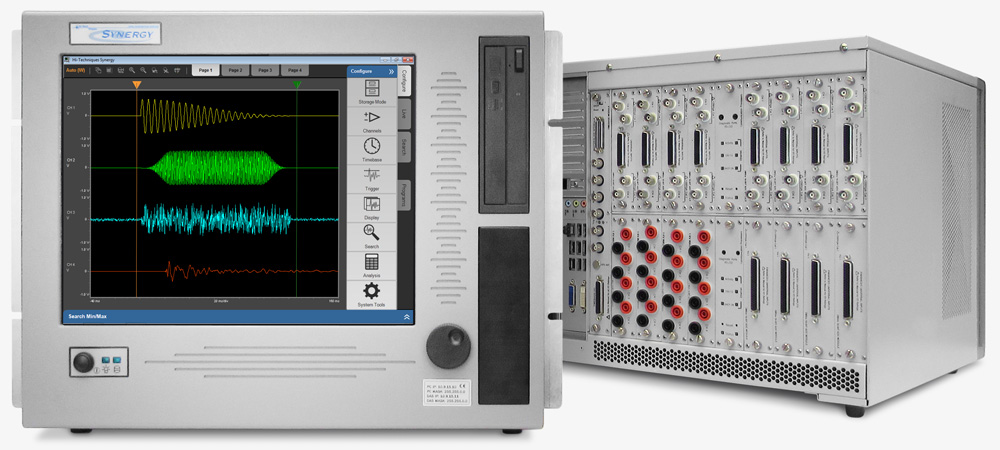

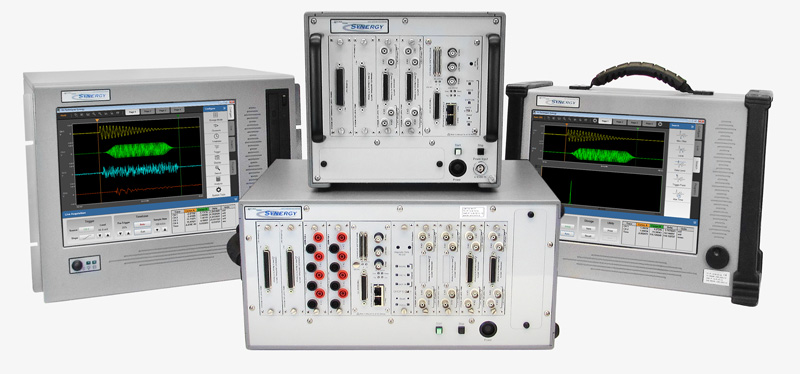

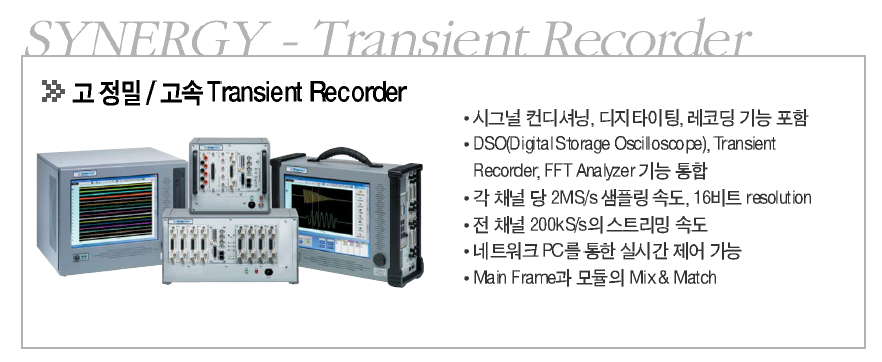

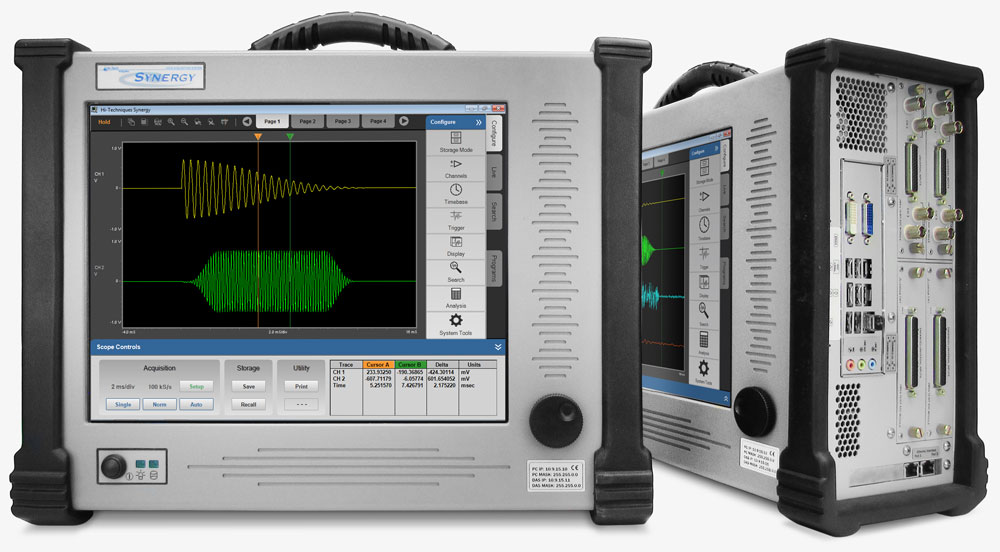

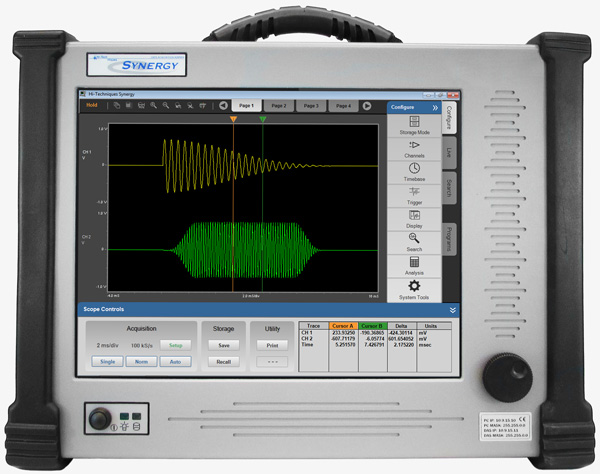

HiTechniques의 Symergy 시리즈는 최적의 시간과 주파수 도메인 능력으로 transient와 스트리밍 기능이 통합되어 있습니다. 또한 범 용신호 컨디셔닝과 실시간 함수를 추가하여 기계적, 전기적 신호 및 소음, 진동 측정이 가능한 고성능의 데이터 수집 장치입니다. 채널 수에 상관없이 Mix & match 모듈과 메인프레임으로 어떤 application 이라도 적용이 가능하도록 시스템을 구성할 수 있습니다. 또한 여러 Synergy 장비를 동기화시켜 사용할 수있습니다. 그리고 모든 제품에 기본으로 제공되는 소프트웨어를 통해 네트워크를 이 용한 PC 기반 실시간 제어, 데이터 디스플레이 및 분석이 가능합니다.

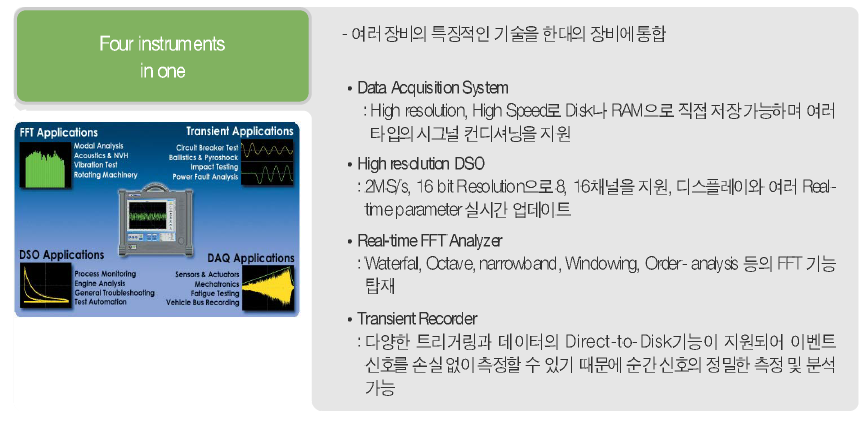

데이터 수집 시스템 의 Hi-Techniques Synergy 시리즈는 최적화 된 시간 및 주파수 도메인 분석에 대한 뛰어난 성능으로 트랜젝트 및 스트리밍 기능을 수행합니다. 범용 신호 컨디셔닝, 실시간 연산 기능을 사용하면 Synergy가 기계, 전기, 음향, 충격 및 진동 측정을 위한 최고의 데이터 수집 시스템인 이유를 알 수 있습니다.
독립적인 고해상도 디지타이저를 사용해 채널당 최대 100 MS/S의 샘플링 속도로 시간 및 주파수 영역에서 고품질의 데이터 측정 기능을 제공합니다.
■ 특징
Hi-Techniques는 Synergy 제품에 계측 시장에서 선도적인 SAR (successive approximation register) 유형의 ADC 만 사용합니다. SAR은 선택 가능한 필터링을 허용하는 완성형 고속 디지털 오실로스코프에서 찾아 볼 수 있는 유일한 ADC 유형입니다. Synergy는 시스템을 완벽한 범용 데이터 수집 시스템으로 만들기 위해 모든 보드에 이러한 필터 유형을 모두 제공합니다.

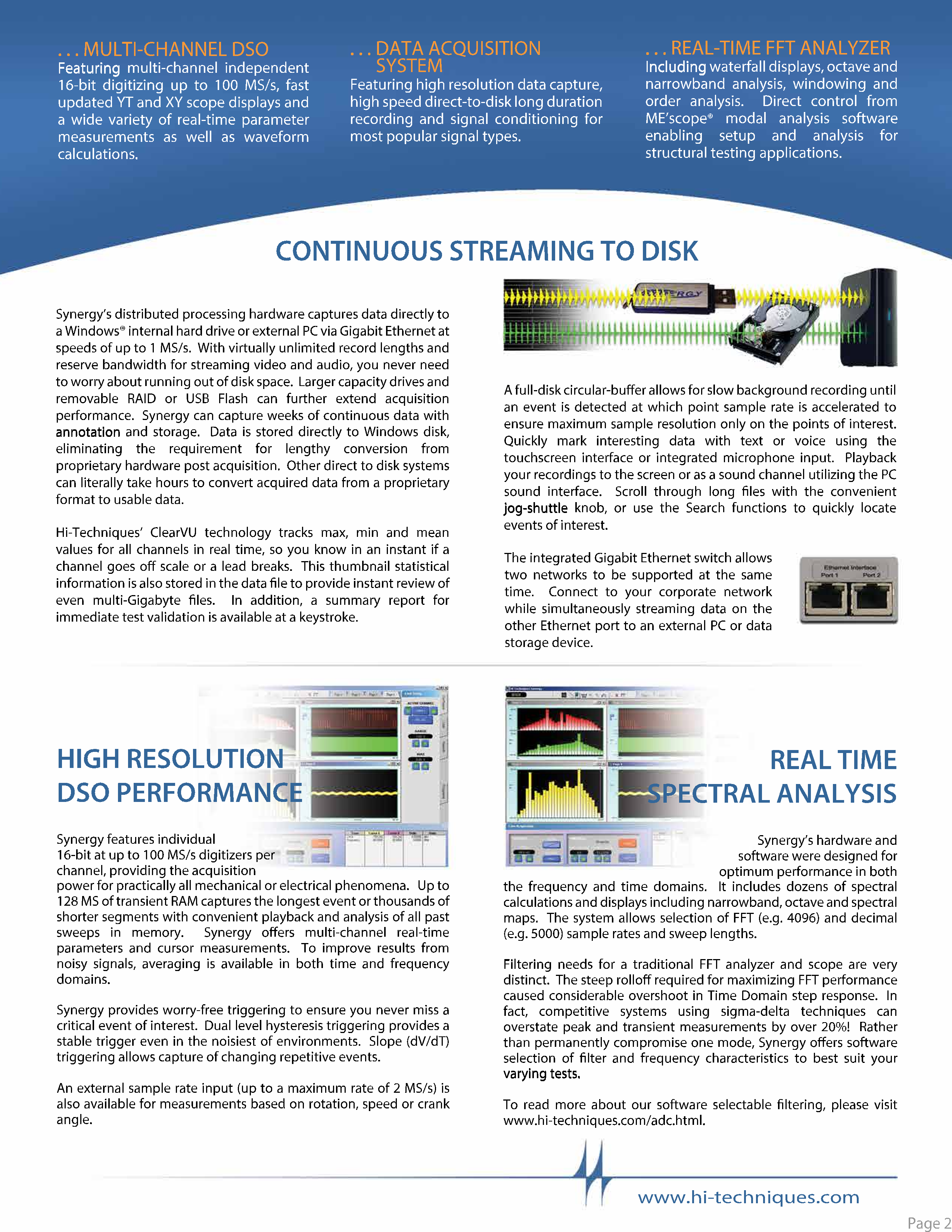

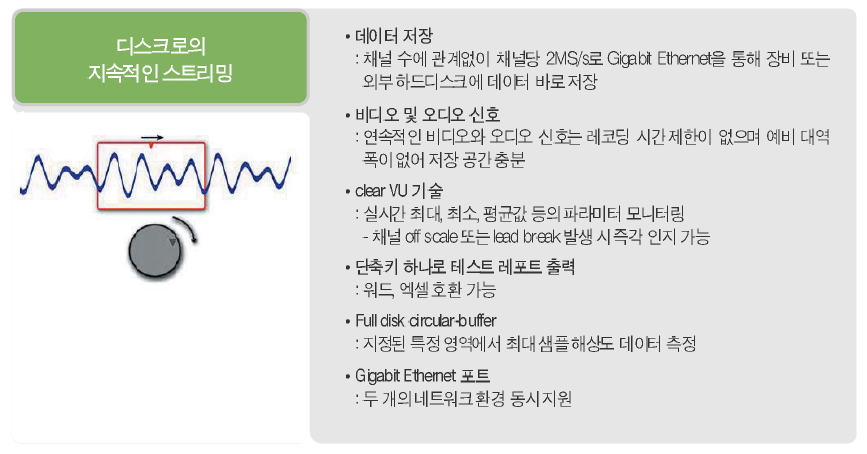

최대 MS/s에서 디스크로 연속 스트리밍
Synergy의 분산 처리 하드웨어는 채널 수에 관계없이 채널 당 최대 500kS/s의 속도로 기가비트 이더넷을 통해 Windows® 내장 하드 드라이브 또는 외부 PC에 직접 데이터를 저장합니다. 비디오 및 오디오 스트리밍을 위한 거의 무제한의 레코드 길이 및 예약 대역폭으로 디스크 공간 부족에 대해 걱정할 필요가 없습니다. 더 큰 용량의 드라이브와 이동식 RAID 또는 USB 메모리는 측정 용량에 대한 성능을 더욱 확장 할 수 있습니다.
Synergy는 구간 저장 기능을 사용하여 수 주간 연속 데이터를 저장 할 수 있습니다. 데이터는 Windows 디스크에 직접 저장되므로 측정 이후 하드웨어에서 PC로 파일을 이동하는 오랜 시간이 소요될 필요가 없습니다. 다른 측정 시스템은 측정 데이터를 장비의 전용 저장 형식에서 사용 가능한 데이터로 변환하는 데수많은 시간이 소요되기도 합니다.
Hi-Techniques의 ClearVU 기술은 실시간으로 모든 채널에 대한 최대 최소 및 평균값을 추적하므로 채널이 잘못 연결되거나 결선이 끊어지는 것을 즉시 알 수 있습니다. 이 썸네일 통계 정보는 데이터 파일에도 저장되어 대용량 파일의 즉각적인 검토 방식을 제공합니다 또한, 키스트로크 (keystroke)에서 즉각적인 테스트 검증을 위한 요약 보고서를 이용할 수 있습니다.
저장공간의 버퍼는 측정하고자 하는 지점에서만 샘플링 해상도를 최대한 보장하기 위해 샘플링이 시작되는 지점에서 이벤트가 감지 될 때까지는 느린 백그라운드 기록이 가능합니다. 터치 스크린 인터페이스 또는 통합 마이크 입력을 사용하여 흥미로운 데이터를 텍스트 또는 음성으로 빠르게 표시 할 수 있습니다. PC 사운드 인터페이스를 사용하여 녹음 내용을 화면이나 사운드 채널로 재생하십시오. 편 리한 조그 셔틀 단추로 긴 파일을 스크롤 하거나 검색 기능을 사용하여 원하는 이벤트를 빠르게 찾을 수 있습니다.
통합형 기가비트 이더넷 스위치 모듈 사용하면 두 개의 네트워크를 동시에 지원할 수 있습니다. 다른 이더넷 포트의 데이터를 외부 PC 또는 데이터 저장 장치로 스트리밍하는 동시에 회사 네트워크에 연결하여 저장이 가능합니다.
모든 네크워크 PC에서 원격 제어, 디스플레이 및 저장

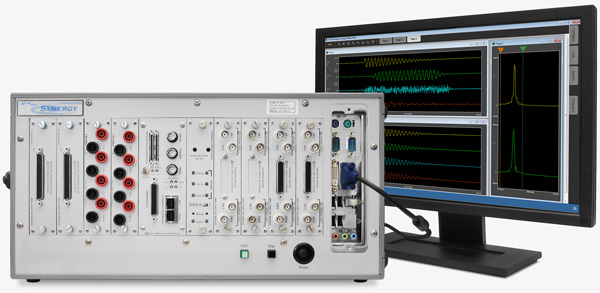

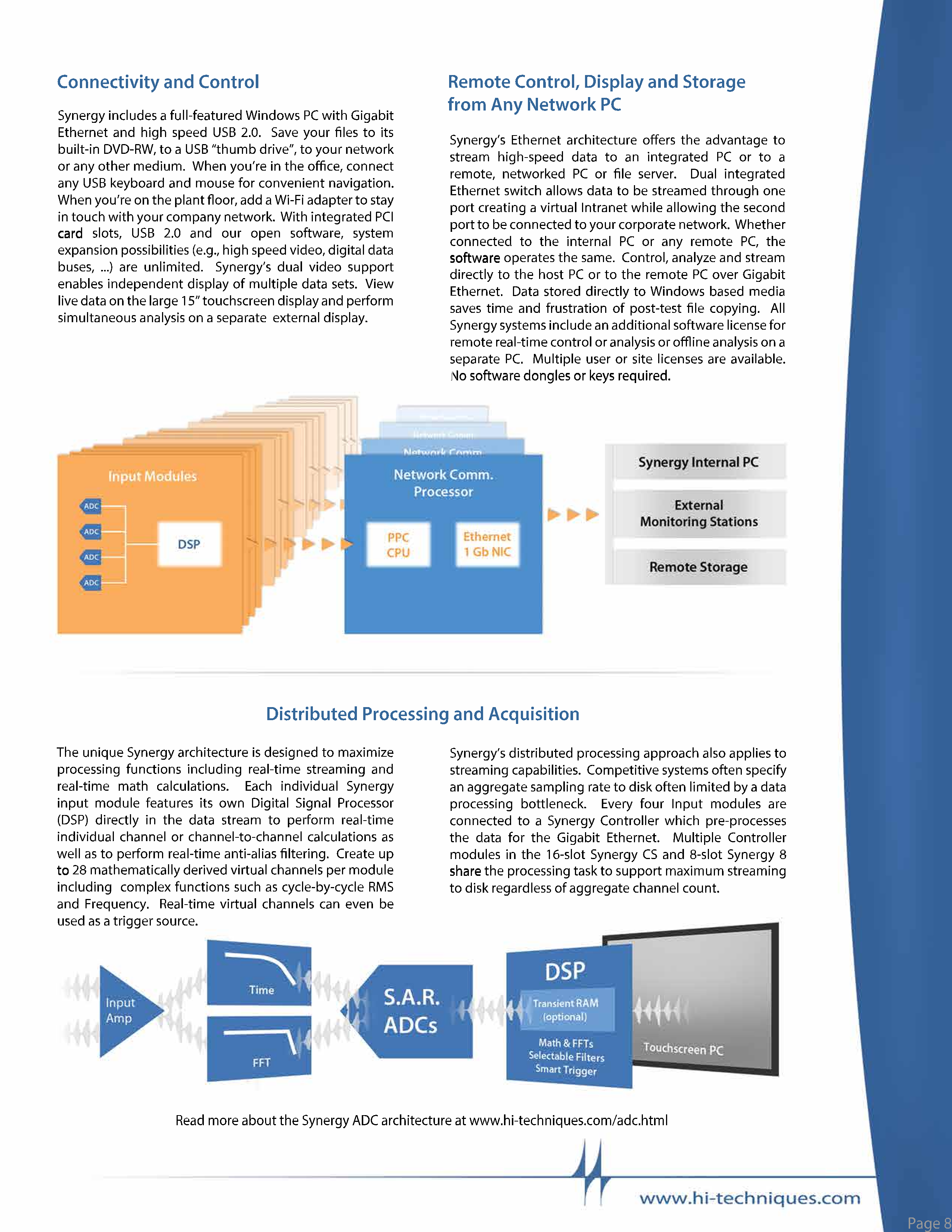

Synergy의 이더넷 아키텍처는 고속 데이터를 통합 PC 또는 원격 네트워크 PC 또는 파일 서버로 스트리밍 할 수 있는 장점을 제공합니다.

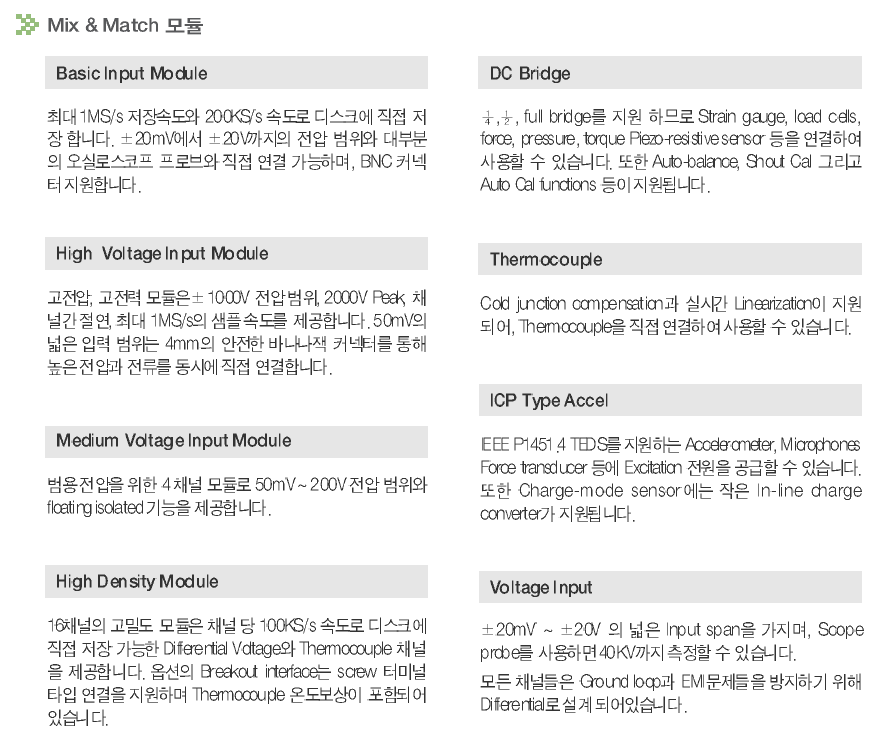

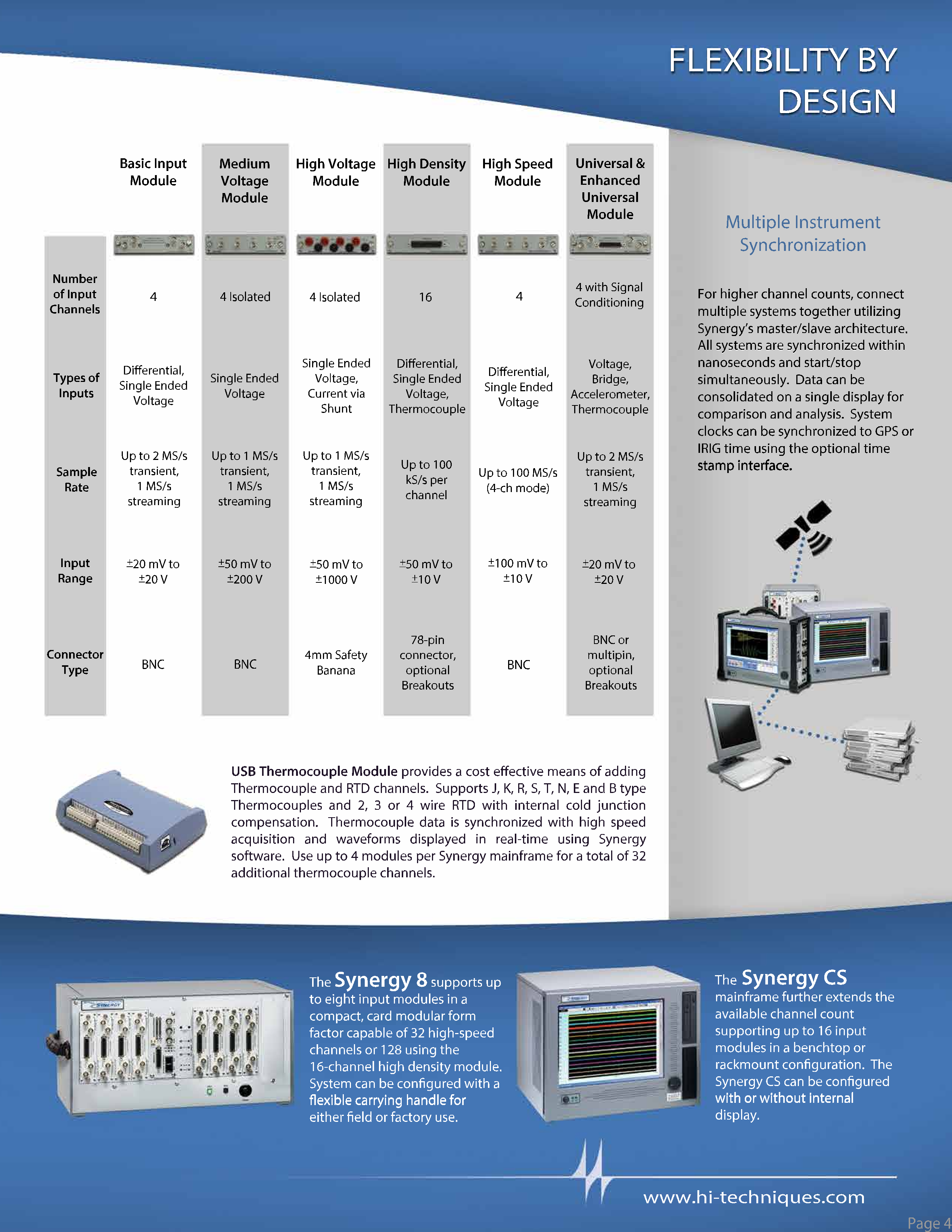

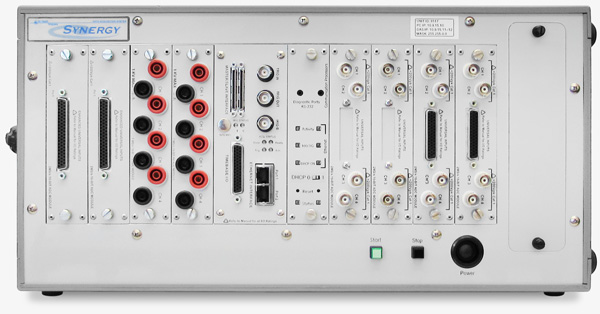

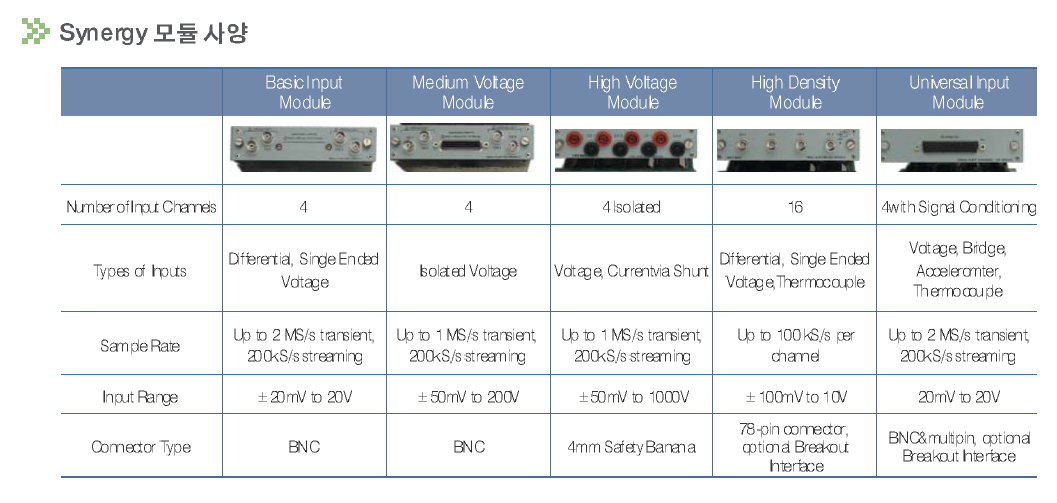

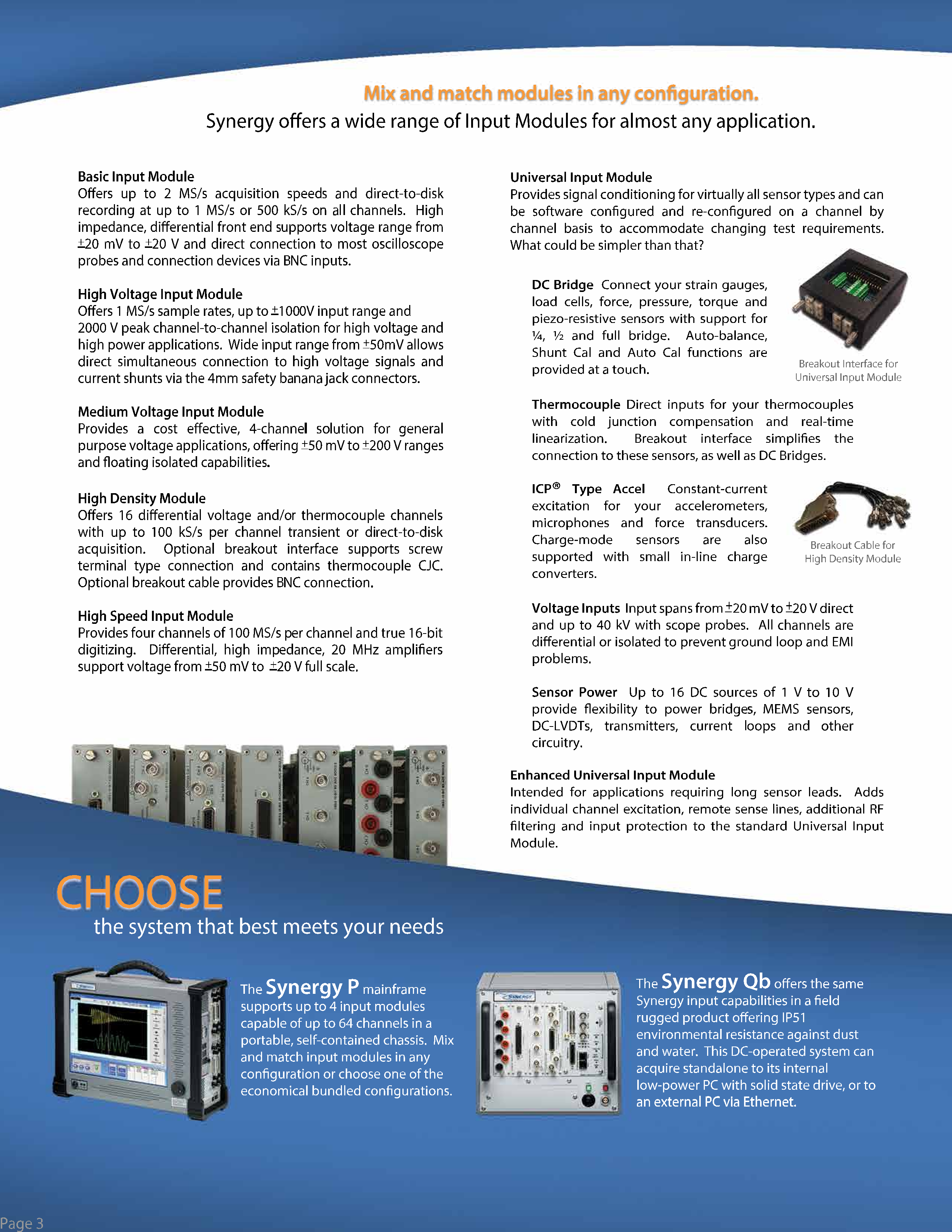

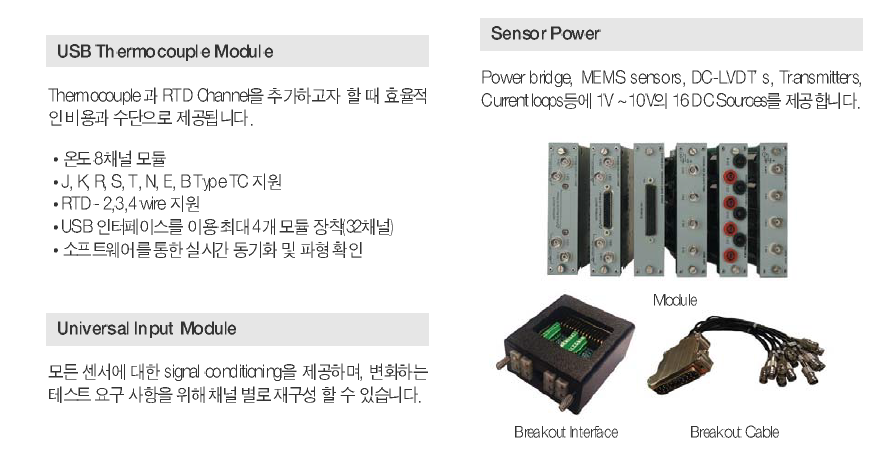

메인 프레임과 입력 모듈의 Mix & Match

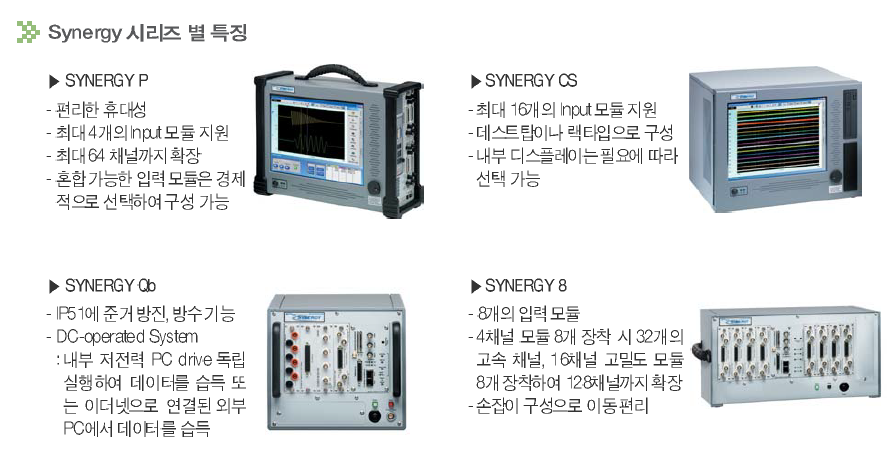

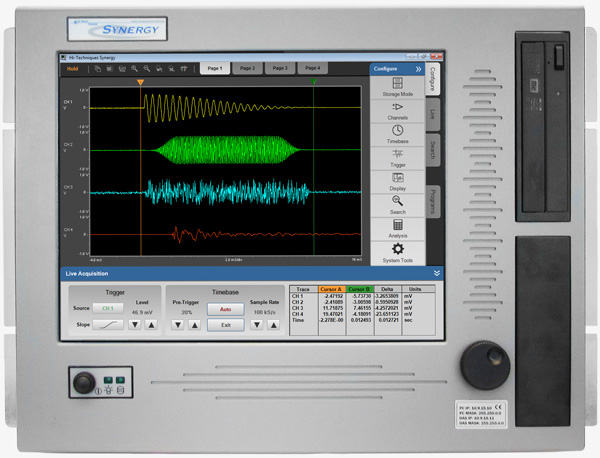

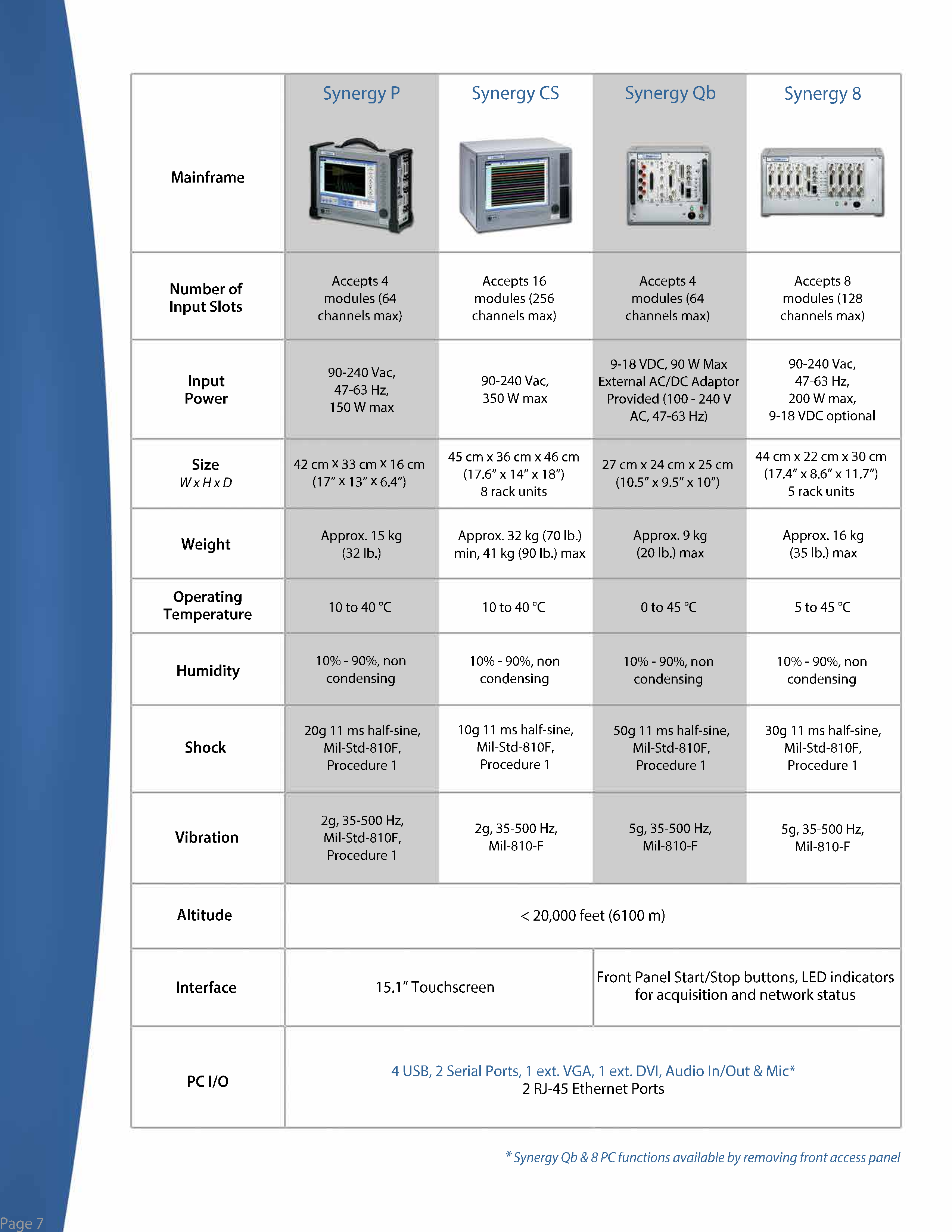

더 많은 호환성을 위해 입력 모듈을 믹스 앤 매치하십시오. 최대 4 개의 모듈을 Synergy P 또는 Qb에 설치할 수 있으며 8 개의 모듈을 Synergy 8 및 16 모듈에 설치할 수 있습니다

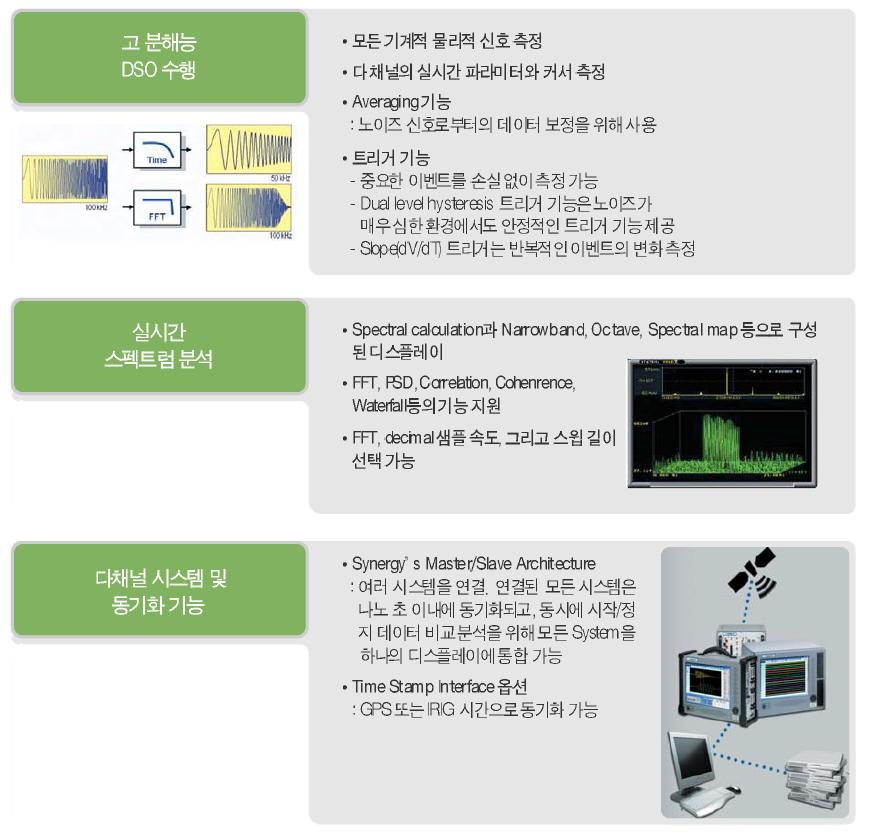

다중 동기화
더 많은 채널 을 사용하려면 Synergy의 마스터/슬레이브 모듈을 사용하여 여러 시스템을 함께 연결하여 사용 할 수 있습니다. 모든 시스템은 ns 내에 동기화되고 동시에 시작/정지가 가능합니다. 비교 및 분석을 위해 데이터를 단일 디스플레이에 통합 할 수 있습 니다. 시스템 시계는 선택적 타임 스탬프 인터페이스를 사용하여 GPS 또는 IRIG 시간과 동기화 될 수 있습니다.
비교할 수없는 분석 기능

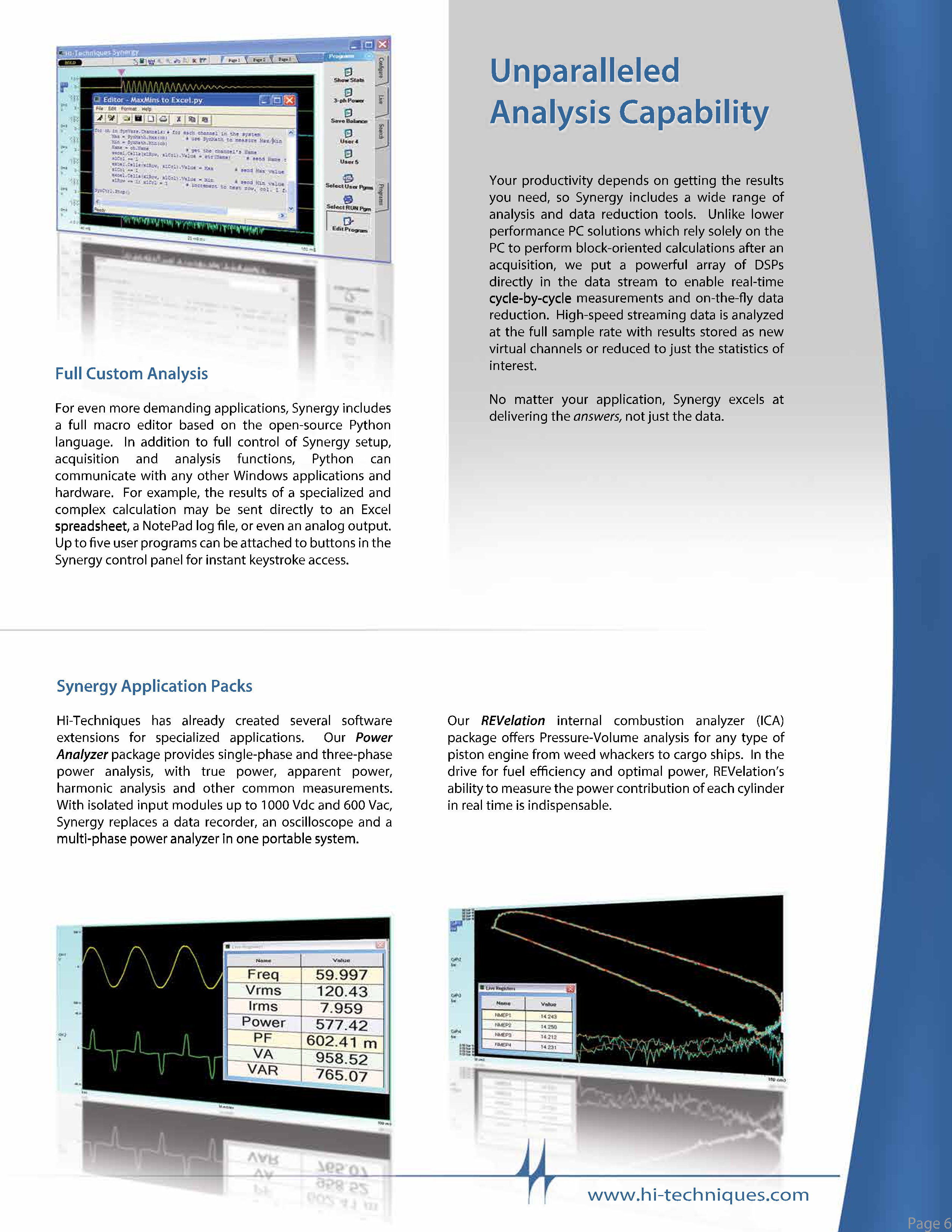

고속 스트리밍 데이터는 전체 샘플 속도로 분석되어 결과가 새로운 가상 채널로 저장되거나 보고자 하는 분석 결과의 통계로 분석이 가능합니다. 생산성은 필요한 결과를 얻는 데 달려 있으므로 Aspire "에는 광범위한 분석 및 데이터 축소 도구가 포함되어 있습니다수집 후 PC에만 의존하는 저성능 PC 솔루션과는 달리, Synergy는 실시간 스트리밍 분석을 가능하게 하는 강력한 DSP를 사용합니다 고속 스트리밍 데이터는 전체 샘플링 속도로 분석되어 결과가 새로운 가상 채널로 저장되거나 분석하고자 하는 결과로 표현됩니다.
100 가지가 넘는 내장 분석 기능

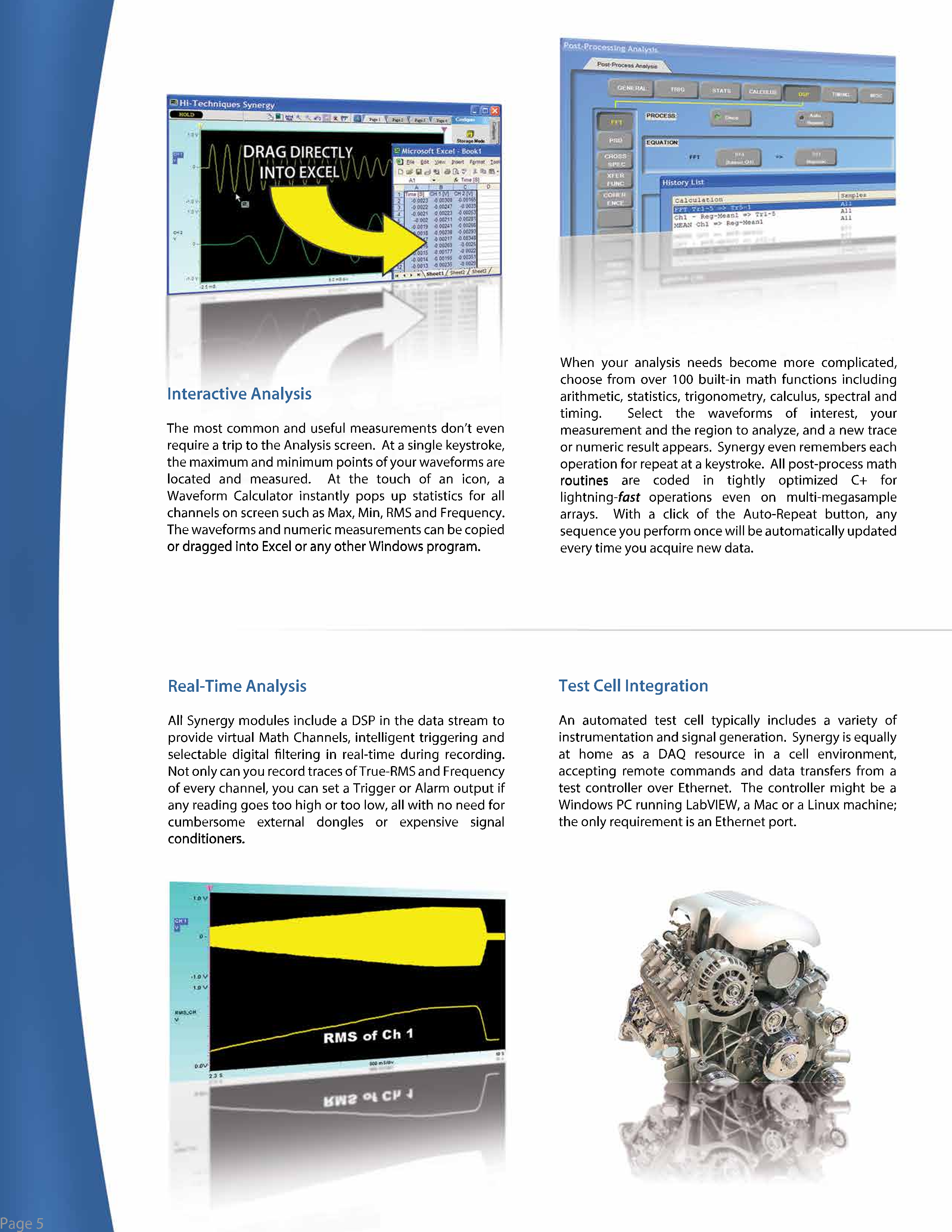

가장 일반적이며 유용한 측정 값은 분석 화면으로의 이동이 필요하지 않습니다. 아이콘을 터치하면 파형 계산기가 Max, Min, RMS 및 Frequency와 같은 모든 채널의 통계를 즉시 표시합니다. 파형 및 수치 측정 값은 Excel 또는 다른 Windows 프로그램으로 복사하거나 드래그 할 수 있습니다.
분석 요구가 더욱 복잡해지면 산술, 통계, 삼각 함수, 미적분, 스펙트럼 및 타이밍을 포함하여 100 가지가 넘는 내장 수학 함수 중에서 선택하십시오. 관심 있는 파형 측정 및 분석 할 영역을 선택하면 새로운 추적 또는 숫자 결과가 나타납니다. Aspire ™는 키 입력 시 반복적으로 각 작업을 기억합니다.
모든 후 처리 수학 루틴은 멀티 메가 샘플 배열에서도 번개처럼 빠른 작업을 위해 단단히 최적화 된 C++로 코딩됩니다. 자동 반복 버튼을 클릭하면 새 데이터를 수집 할 때마다 한 번 수행 한 모든 시퀀스가 자동으로 업데이트됩니다.
통합 매크로 편집기를 사용한 완벽한 사용자 지정 분석 기능
Aspire™에는 다른 Windows 응용 프로그램 및 하드웨어와 통신할 수 있는 오픈 소스 Python 언어를 기반으로 하는 전체 매크로 편집기가 포함되어 있습니다. Aspire 설정, 수집 및 분석 기능을 완벽하게 제어 할 수 있을 뿐만 아니라 Python은 다른 Windows 응용 프로그램 및 하드웨어와 통신 할 수 있습니다.
예를 들어 특수하고 복잡한 계산 결과를 Excel 스프레드시트 메모장 로그 파일 또는 아날로그 출력으로 직접 전송할 수 있습니다. Aspire " 제어판의 버튼에 최대 5 개의 사용자 프로그램을 첨부하여 단축키로 액세스 할 수 있습니다.
