KONICA MINOLTA CL-200A 색채조도계
가격문의(상세정보 참조)

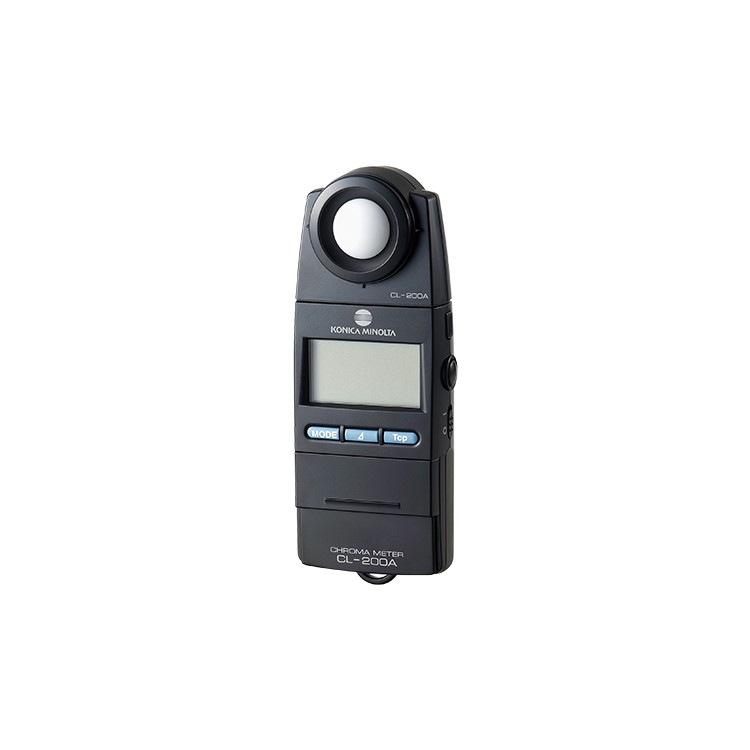

KONICA MINOLTA CL-200A 색채조도계
KONICA MINOLTA CL-200A CHROMA METER
JIS AA급에 준거.
백색 LED의 색온도 측정에 최적인 소형 · 경량 타입의 색채조도계입니다.
광원의 상관 색온도(K) · 색도(xy) · 조도(lx) · 삼자극치(XYZ) · 주파장 · 색순도의 측정 및 표시가 가능합니다.
색채조도계 CL-200A는 빛의 상관 색온도 · 색도 · 조도(JIS 일반형 AA급) · 삼 자극치 · 주파장 · 색순도를 측정하는 색채조도계입니다. 표준 부속품인 소프트웨어를 사용하면 측정 데이터를 엑셀로 직접 읽어들여 자유롭게 처리할 수 있을 뿐만 아니라, LED 자동 랭크 분류, JIS 상관 색온도의 계측 · 표시, 다점 측정(최대 30점) 시스템의 구축 등을 간단히 수행할 수 있습니다.
클릭 하시면 이동합니다.
코니카 미놀타 ・ KONICA MINOLTA
CL-200A
색채조도계
CL-200A CHROMA METER
제품 개요
색채조도계 CL-200A는 빛의 상관 색온도 · 색도 · 조도(JIS 일반형 AA급) · 삼 자극치 · 주파장 · 색순도를 측정하는 색채조도계입니다. 표준 부속품인 소프트웨어를 사용하면 측정 데이터를 엑셀로 직접 읽어들여 자유롭게 처리할 수 있을 뿐만 아니라, LED 자동 랭크 분류, JIS 상관 색온도의 계측 · 표시, 다점 측정(최대 30점) 시스템의 구축 등을 간단히 수행할 수 있습니다.
주요 용도
- OLED · LED 등 각종 조명의 색온도 · 색도 · 조도 검사
- LED 간판(사인 보드)의 개발 · 품질 관리 · 유지보수
- 조명용 LED 모듈의 배광 특성 평가
- 조명기구의 조도 분포 특성 평가
- 건축 · 인테리어 조명의 연구
- 조명 공간의 연출 · 조정
- 광원 Box의 유지보수
- 프로젝터의 광원 연구 · 색 검사
- 심리학 실험 환경의 검사
주요 특징
상관 색온도(K)를 간단히 측정할 수 있습니다.

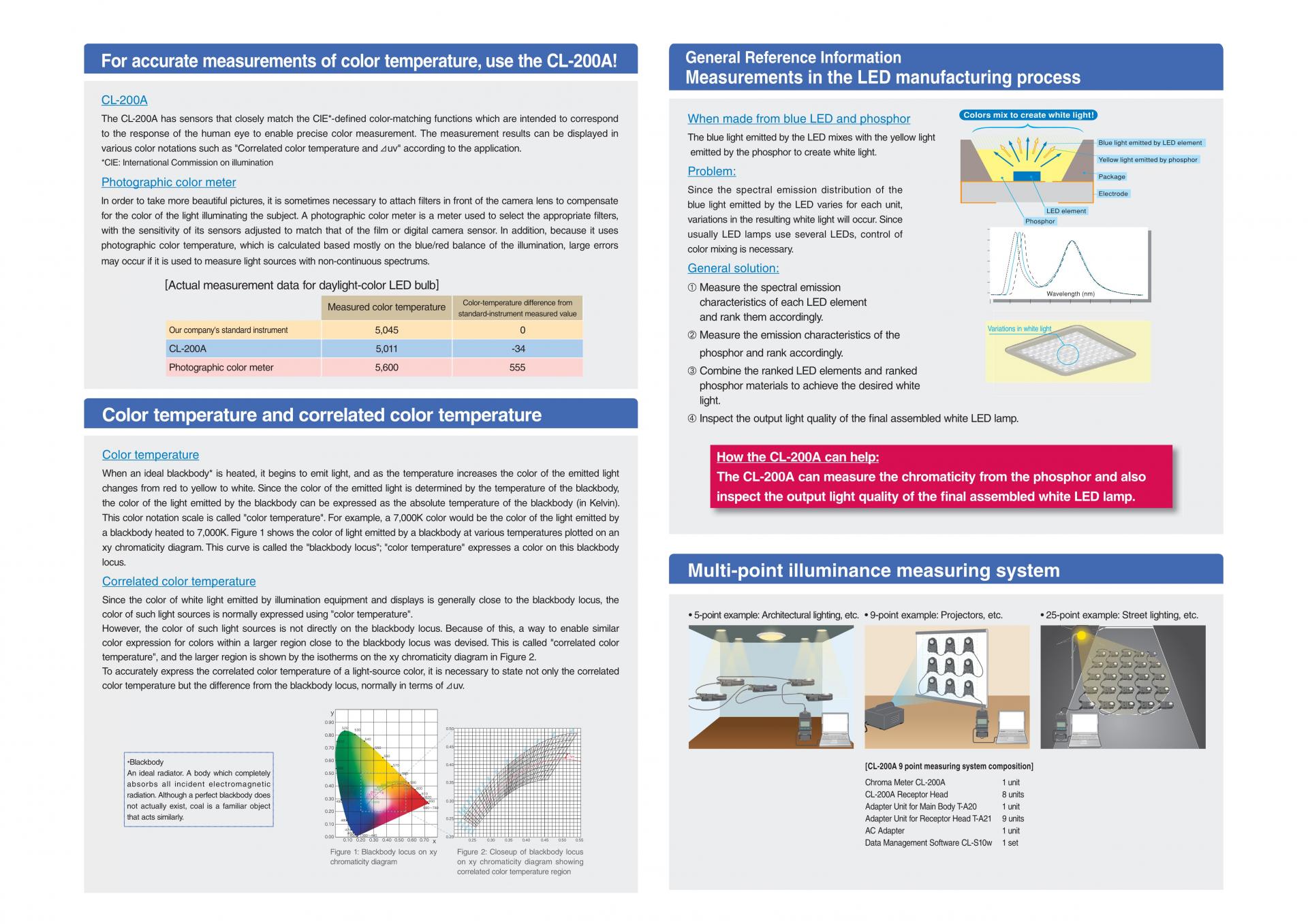

- 색도(xy)란
색이나 빛에 관한 다양한 국제적인 규정을 담당하는 기관으로 국제조명위원회가 존재하며 이 국제조명위원회(Commission Internationale de l'Eclairage, 약칭：CIE)에서는 색을 수치로 나타내는 방법으로 1931년에 XYZ 표색계를 제정했습니다. 그 후 여러 차례 수정되어 현재는 다양한 표색계가 컬러 커뮤니케이션의 규칙으로 전세계에서 사용되고 있습니다.

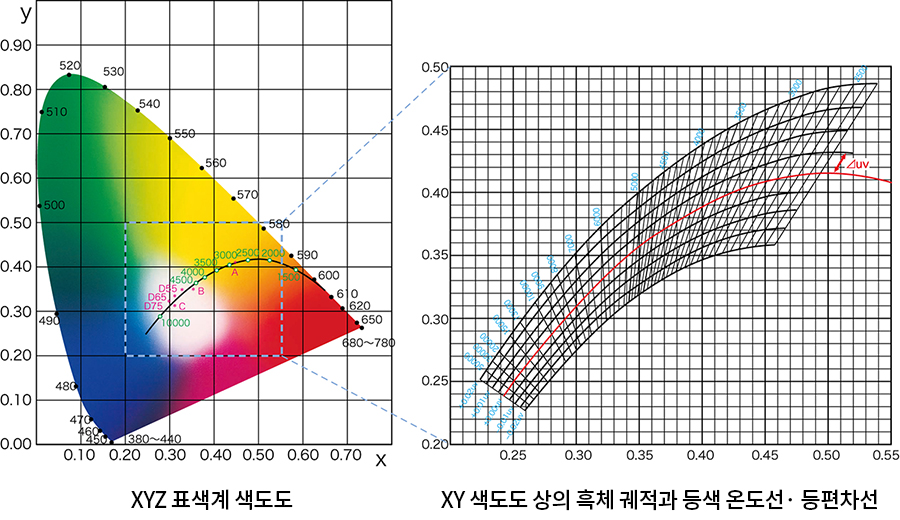

XYZ 표색계는 빛의 삼원색(R=빨강, G=녹색, B=청색)의 가법혼색 원리를 바탕으로 발전했으며 색도도를 사용하여 색xy로 표시합니다. 아래 그림(왼쪽)은 XYZ 표색계 색도도입니다. 그림에서도 알 수 있듯이 가로축 방향이 x, 세로축 방향이 y입니다. 또한 무채색은 색도도의 중심에 있으며 중심에서 멀어질수록 채도가 높아집니다.
- '상관 색온도(Tcp)'란
흑체(완전 방사체)는 에너지를 완전히 흡수하는 이상적인 물체로 온도가 상승하면 방사하는 빛의 색이 적→황→백으로 변화합니다. 이 때의 절대온도 T[K]를 색온도라고 합니다. 또한 이 온도와 색의 궤적(흑체 궤적)을 xy색도도 상에 나타내면 아래 그림( 오른쪽)과 같습니다.
광원의 색이 흑체 궤적 상에 없는 경우, 완전히 일치하지 않지만 가장 근접한 흑체의 온도를 '상관 색온도'라 합니다. 일반적으로 상관 색온도는 흑체 궤적으로부터의 편차(Δuv)와 함께 표시됩니다.
백색 LED의 관리에 최적

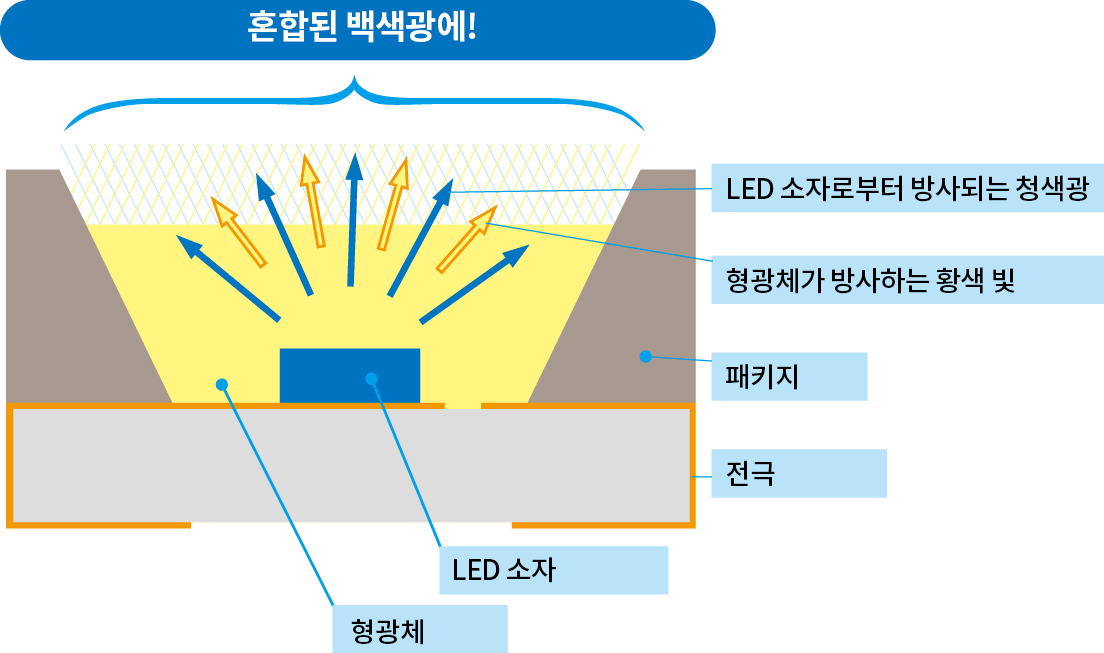

백색 LED의 상당수는 황색 형광 물질을 도포한 청색 LED로, 형광 물질이 방사하는 황색 빛과 내부의 청색 LED가 방사하는 빛을 혼합하여 백색광이 됩니다. 그러나 청색 LED의 발광 스펙트럼은 파장 분포가 개체 별로 약간 다르기 때문에 완성된 백색 LED의 백색광에도 차이가 발생합니다.
따라서 백색 LED는 밝기뿐 아니라 색관리가 매우 중요합니다.
본 제품은 한 번의 측정으로 이들 백색 LED의 발광에 관한 관리 지표를 모두 취득할 수 있는 획기적인 제품입니다.
LED 자동 랭크 분류 기능을 탑재

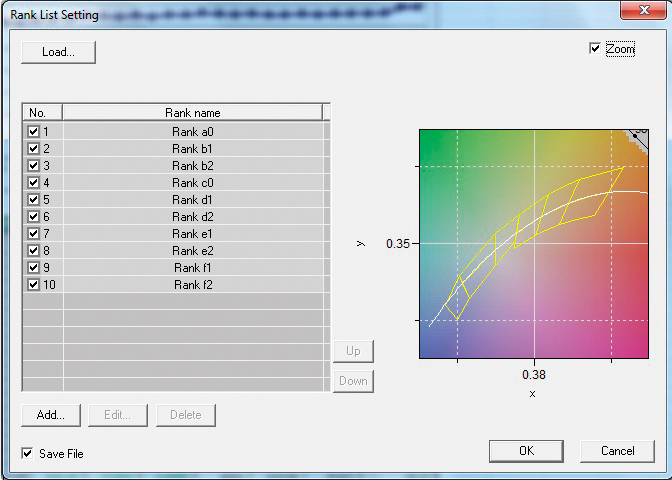

표준 부속품인 소프트웨어를 사용하면 측정 데이터를 직접 엑셀로 표시 가능합니다. 또한 저장된 데이터를 색도도 상에 표시하고 자동으로 LED의 랭크를 분류할 수 있습니다.
이를 통해 전문가만이 할 수 있었던 LED의 랭크 분류를 누구나 시각적으로 쉽게할 수 있게 되었습니다.

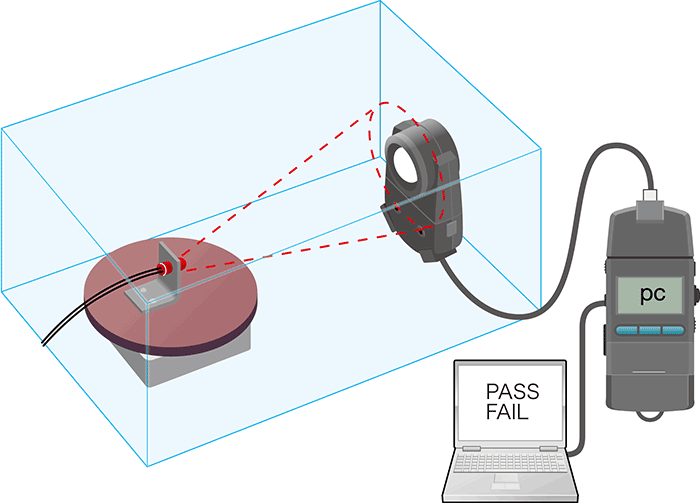

원격 측정이 가능
수광부를 본체에서 분리하여 시판되는 일반 LAN 케이블로 연결할 수 있습니다. 이로써 손이 닿지 않는 암실에서의 측정이나 고객의 검사 시스템에 대한 대응도 용이해집니다.
친환경 제품
건전지 교환 시기를 알리는 경고 표시가 있으며, 재활용 가능한 충전지를 사용할 수 있습니다. 또한 유해 화학물질을 배제하는 유럽의 환경 규제인 RoHS 지침을 준수한 친환경 제품입니다.
다점 측정, 임의 교정이 가능
액정 표시나 키 조작을 하는 본체 1대로 수광부를 최대 30점까지 연결하여 사용할 수 있습니다.
(※다점 측정에는 별매 부속품인 본체 어댑터 T-A20, 수광부 어댑터 T-A21가 필요합니다.)
또한 백색 One point 교정, Matrix 교정, 임의 교정 계수 자동 설정 기능에 대응하고 있습니다.

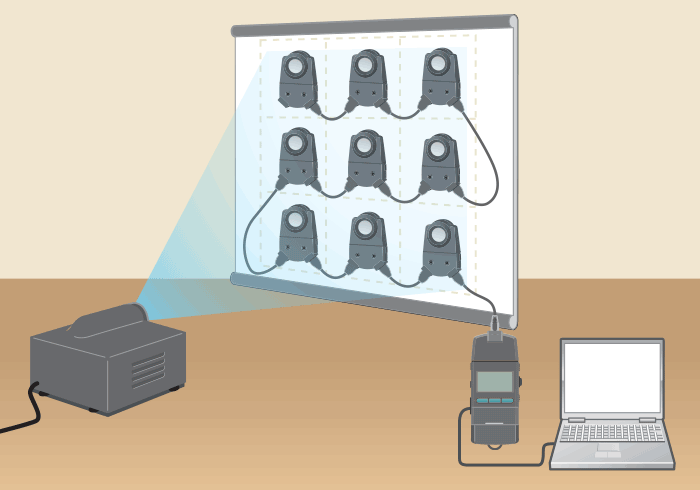

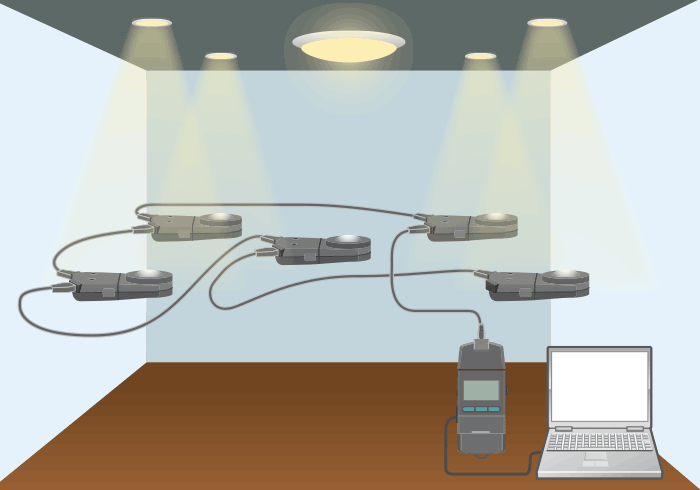

 다점 조도 측정 시스템(9점의 예) 프로젝터 등 |  다점 조도 측정 시스템(5점의 예) 건축 조명 등 |
JIS 상관 색온도의 계측 · 표시
JIS(일본공업규격)/ISO(국제표준화기구)가 정의하고 있는 계산식으로 색온도값을 산출할 수 있습니다.
4 종류의 교정 기능으로 측정값을 보정할 수 있습니다
- J노멀 교정(NORM)：표준 광원 A를 교정 광원으로 측정값을 보정
- 노멀 CF 교정：교정 광원 값을 입력하여 측정값을 보정
- 멀티 교정(MULTI)：표준 광원 A를 교정 광원으로 측정값을 보정
- 멀티 CF 교정：교정 광원의 R · G · B · W 값을 입력하여 측정값을 보정
※멀티 CF 교정의 보정값을 입력하기 위해서는 표준 부속품인 데이터 관리 소프트웨어 CL-S10w가 필요합니다.
수광부를 캡으로 막지 않아도 자동으로 제로 조정됩니다
전원 스위치를 켜면 수광부를 캡으로 막지 않아도 자동으로 제로 조정(제로 교정)이 이루어지므로, 즉시 측정을 시작할 수 있습니다.
조작이 매우 간편한 키 커버 방식입니다
다기능을 하지만 평소 사용하지않는 버튼은 슬라이드 키 커버로 감출 수 있기 때문에 오조작을 막아 편리한 조작이 가능합니다.
LCD 백라이트가 자동 점등합니다 (저조도, 홀드 시)
전원은 AA형 건전지 또는 AC 어댑터(별매)를 사용할 수 있습니다
