크로마 ・ CHROMA
71803
색상 분석기

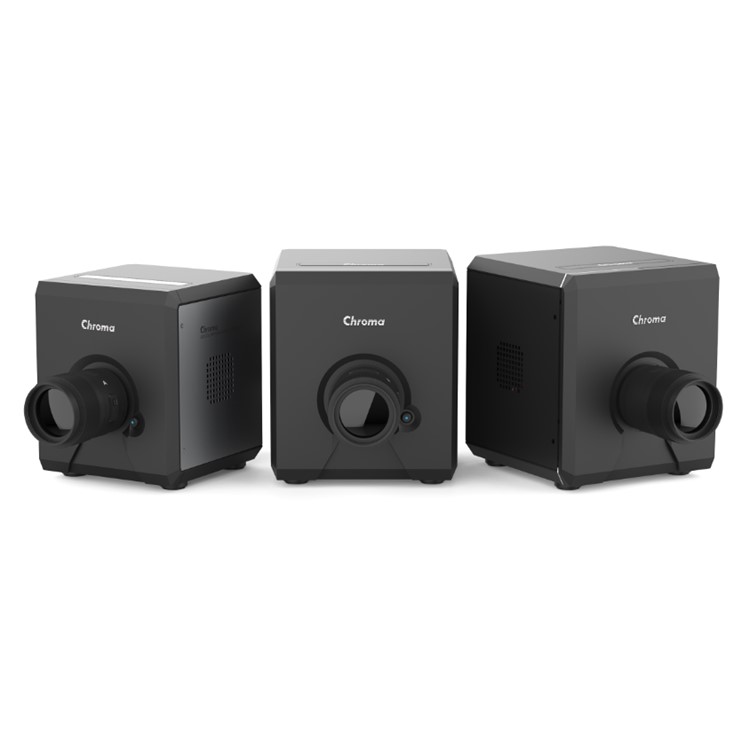

71803 2D COLOR ANALYZER
측정 항목 색도, 휘도, 콘트라스트, 균일성 및 CCT(상관 색 온도) 측정을 다양한 디스플레이 응용 분야에 적용할 수 있습니다. |  |

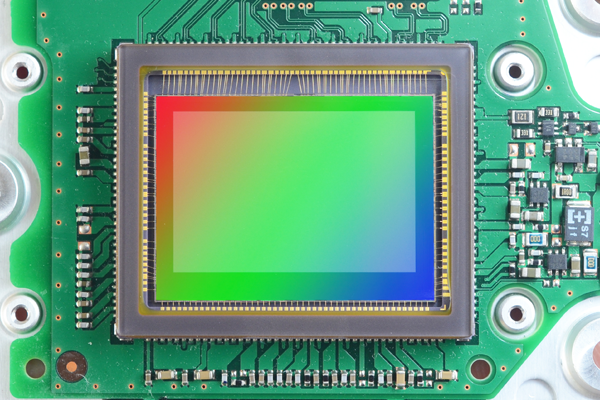

 | 12비트 고해상도 열전 냉각(TEC) CMOS Chroma 71803 2D Color Analyzer에는 고해상도 과학용 카메라, 12비트 고해상도 칩, 정밀한 온도 제어 기능이 있는 TEC가 장착되어 있어 정확하고 빠르며 반복 가능한 측정이 가능합니다. |
실제 인간 시각에 더 근접 CIE 일치 및 ND 필터를 사용하면 측정 결과가 실제 육안으로 인식하는 시력과 거의 일치합니다. |  |
 | 2D 색도 및 휘도 측정 71803 2D Color Analyzer는 고해상도 카메라를 사용하여 2D 색도 및 휘도를 측정하므로 평면 디스플레이 균일성 및 LED/미니 LED 백라이트 측정과 같이 속도와 다수의 측정 지점이 필요한 테스트 응용 분야에 이상적입니다. |

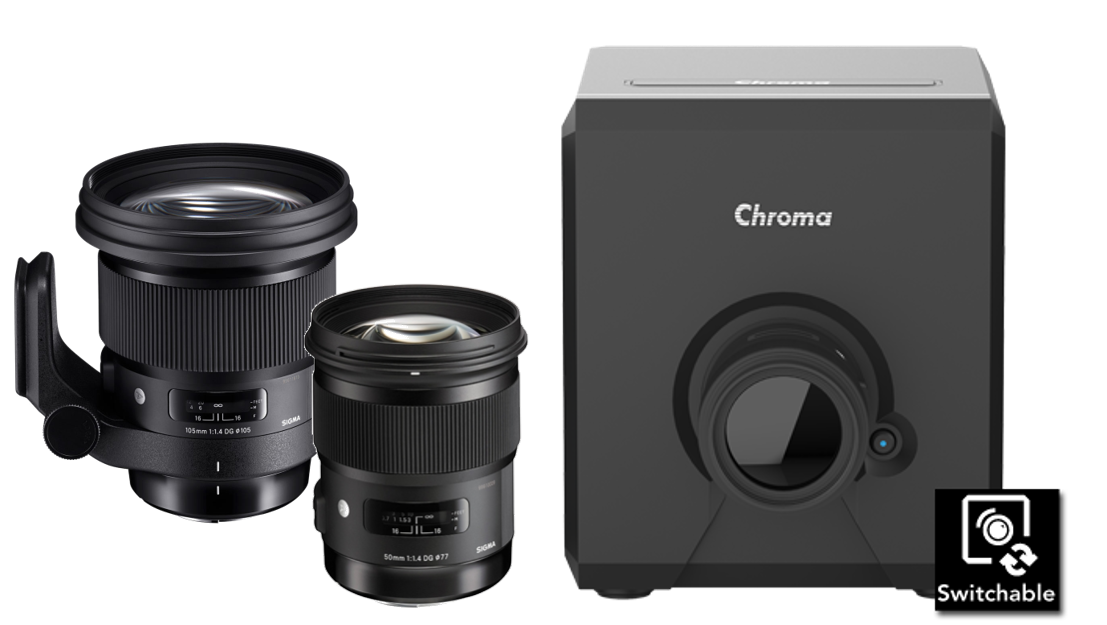

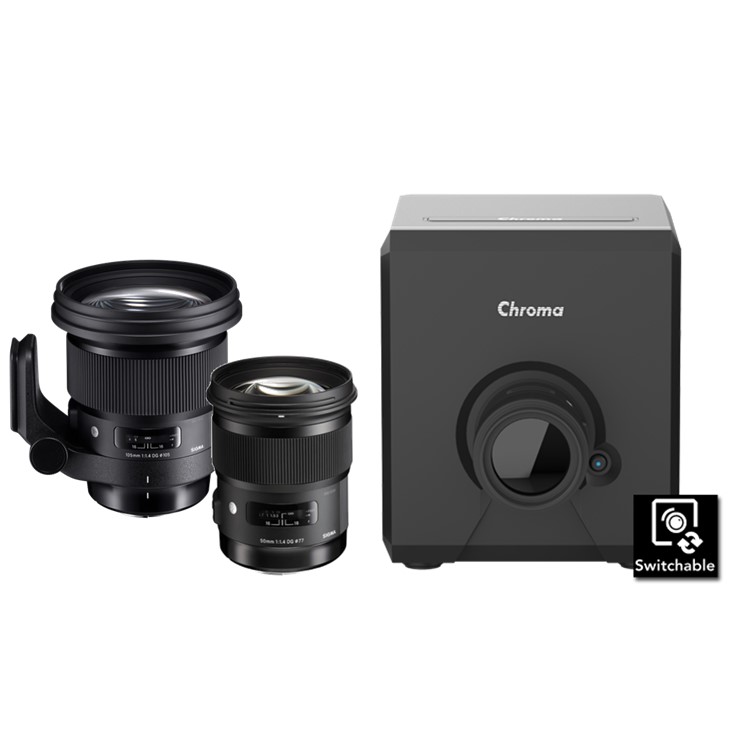

교환식 렌즈 렌즈는 측정 애플리케이션의 필요에 따라 구매할 수 있으며, 다양한 디스플레이 및 LED를 지원합니다. (옵션) |  |
 | AR 제품 검사 애플리케이션 71803-3 2D Color Analyzer는 특수 AR 렌즈를 장착하여 AR 모듈 또는 최종 제품의 품질을 평가할 수 있습니다. |

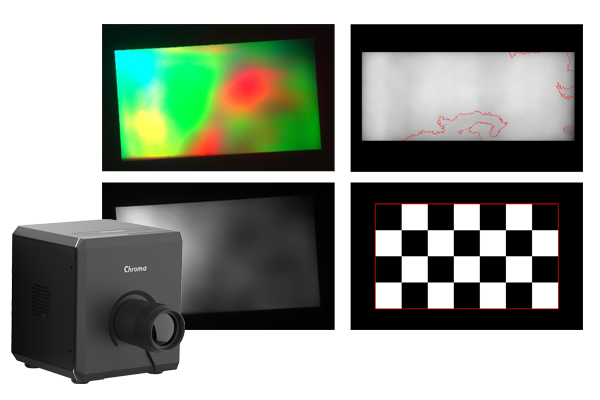

균일성 측정

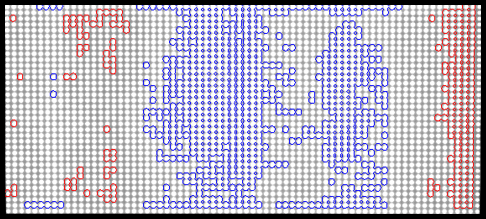

확인된 영상의 정의된 휘도(cd/m2)에 따라 사용자는 광도 파라미터의 상한/하한을 사용자 지정하고, 획득한 값에 따라 영상을 분석하여 영상의 차이를 원형으로 선택할 수 있습니다. (옵션)
- 빨간색 프레임은 어두운 영역을 나타냅니다
- 파란색 프레임은 밝은 영역을 나타냅니다

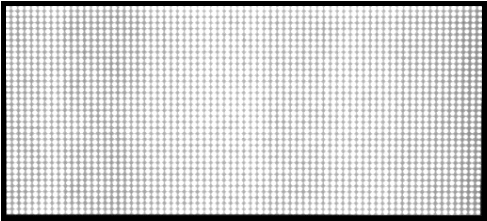

 원본 |  무라 |

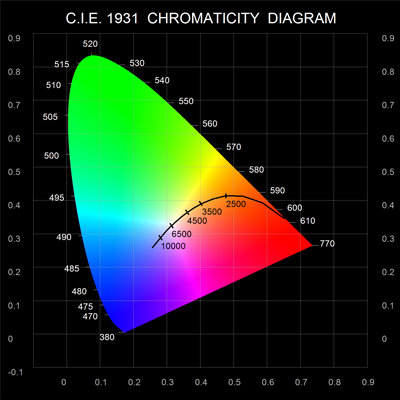

CIE 색도 CIE 색도 다이어그램을 사용해 실제 색상 값을 정확하게 시뮬레이션할 수 있습니다. 보정 기능을 사용해 사용자는 표준 공장 장비의 추적 보정을 수행할 수 있습니다. |  |

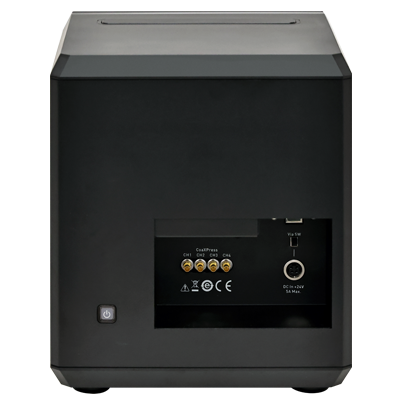

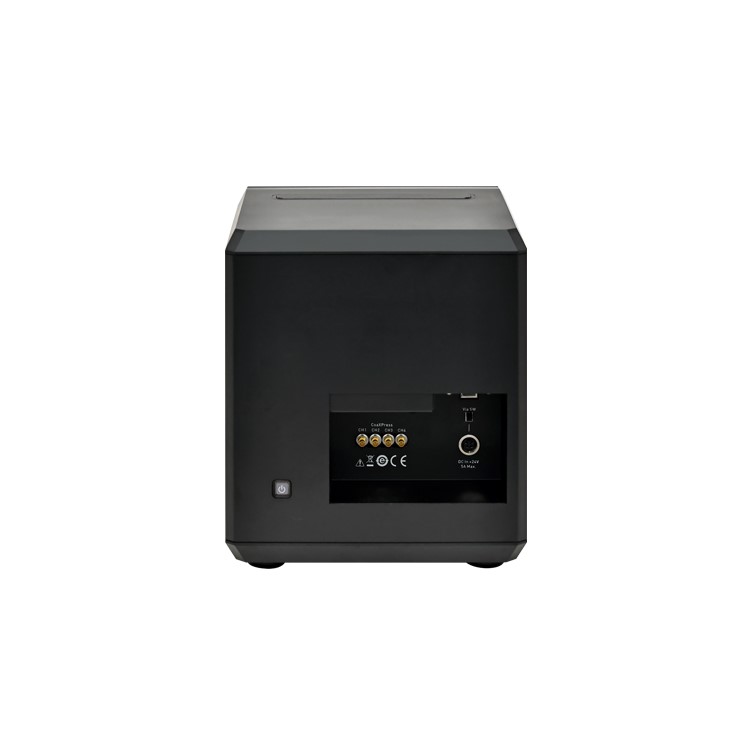

 | 고속 이미지 전송 인터페이스 더욱 빠른 컬러 광학 테스트 솔루션을 구현하기 위해 CoaXpress 초고속 신호 인터페이스를 사용하여 최대 6.25Gb/s의 데이터 속도로 데이터를 전송합니다. 또는 4-와이어 동시 전송을 사용할 경우 최대 25GB/s의 속도로 빠르고 안정적인 고해상도 영상 전송이 가능합니다. |
Optics Master System 소프트웨어
Chroma 71803 2D Color Analyzer는 광학 측정 소프트웨어를 갖추고 있어 사용자가 응용 분야에 따라 원하는 수의 관심 영역(ROI)을 설정할 수 있습니다. 이 소프트웨어는 각 영역의 색도 및 휘도를 독립적으로 획득할 수 있으며 결함, 색수차 및 색상 변위를 감지할 수 있습니다.

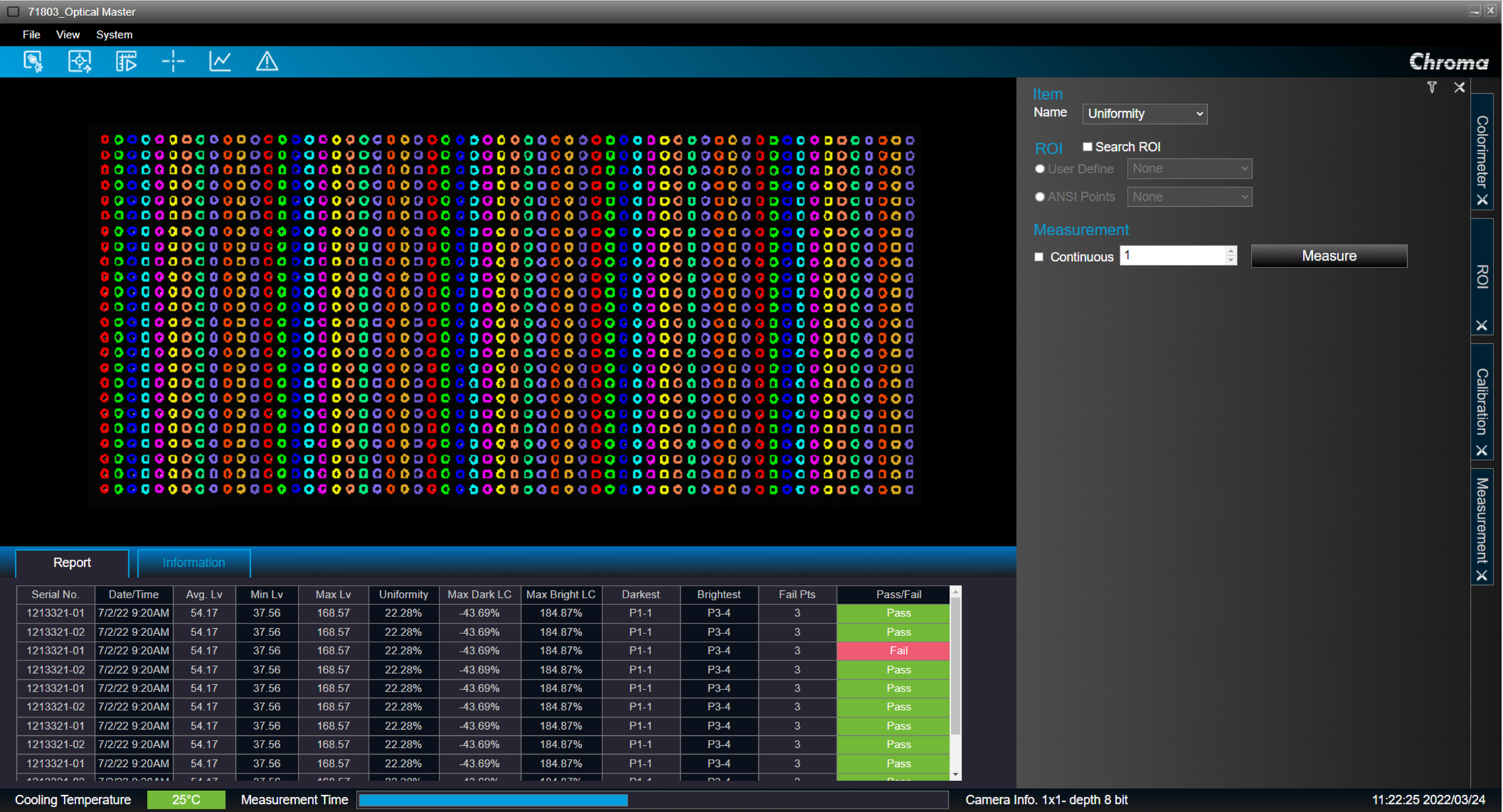

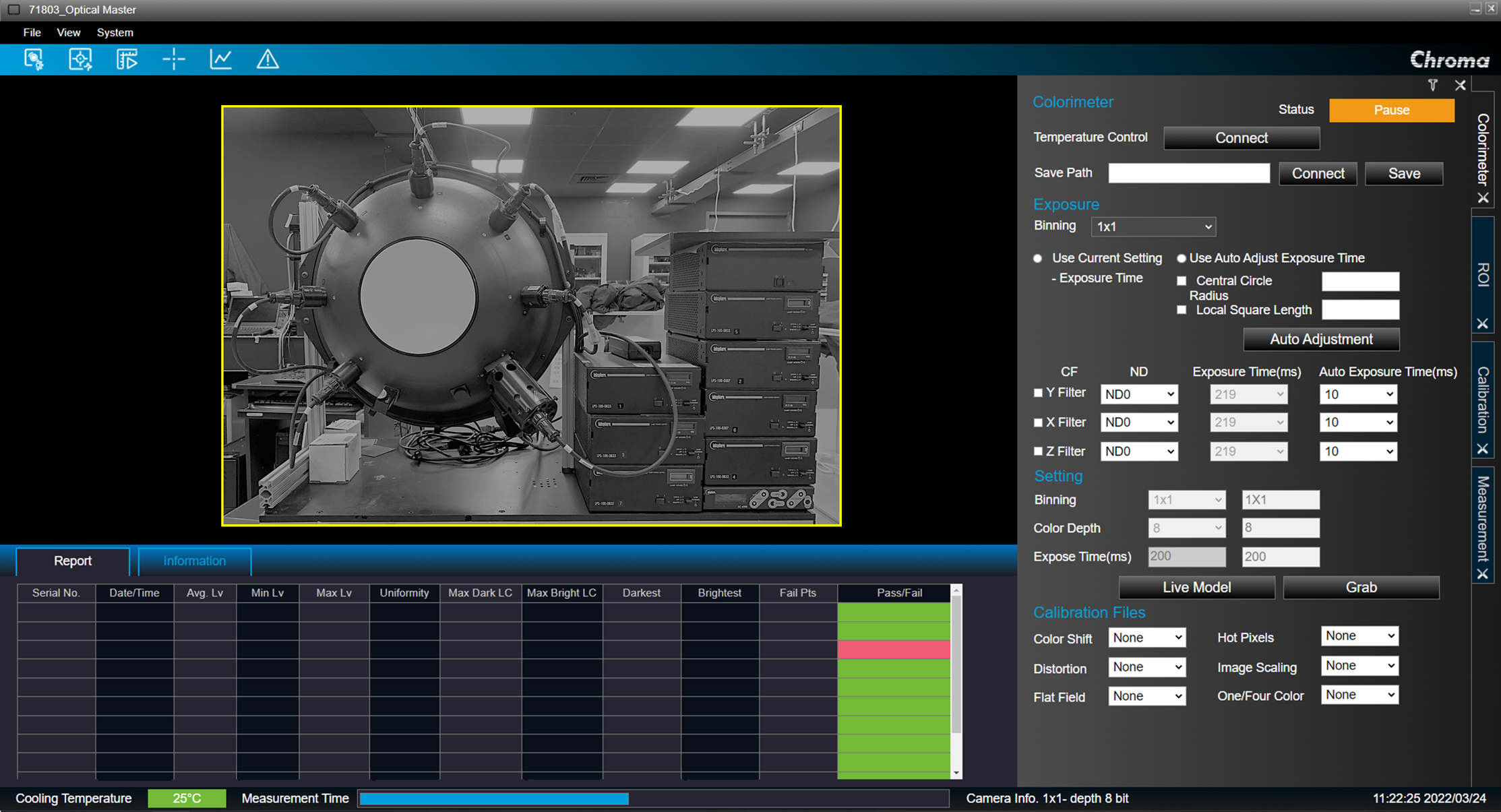

측정 인터페이스 편리한 홈 화면에는 개별 측정 항목, 측정 항목 목록 및 결과 통계가 표시되며 DUT의 상태를 실시간으로 볼 수 있습니다. |  |
 | 실시간 표시 실시간 영상 기능을 사용하면 초점 및 FOV를 측정하고 DUT를 확인할 수 있습니다. 카메라는 정의된 노출 시간에 따라 이미지를 지속적으로 캡처할 수 있습니다. |

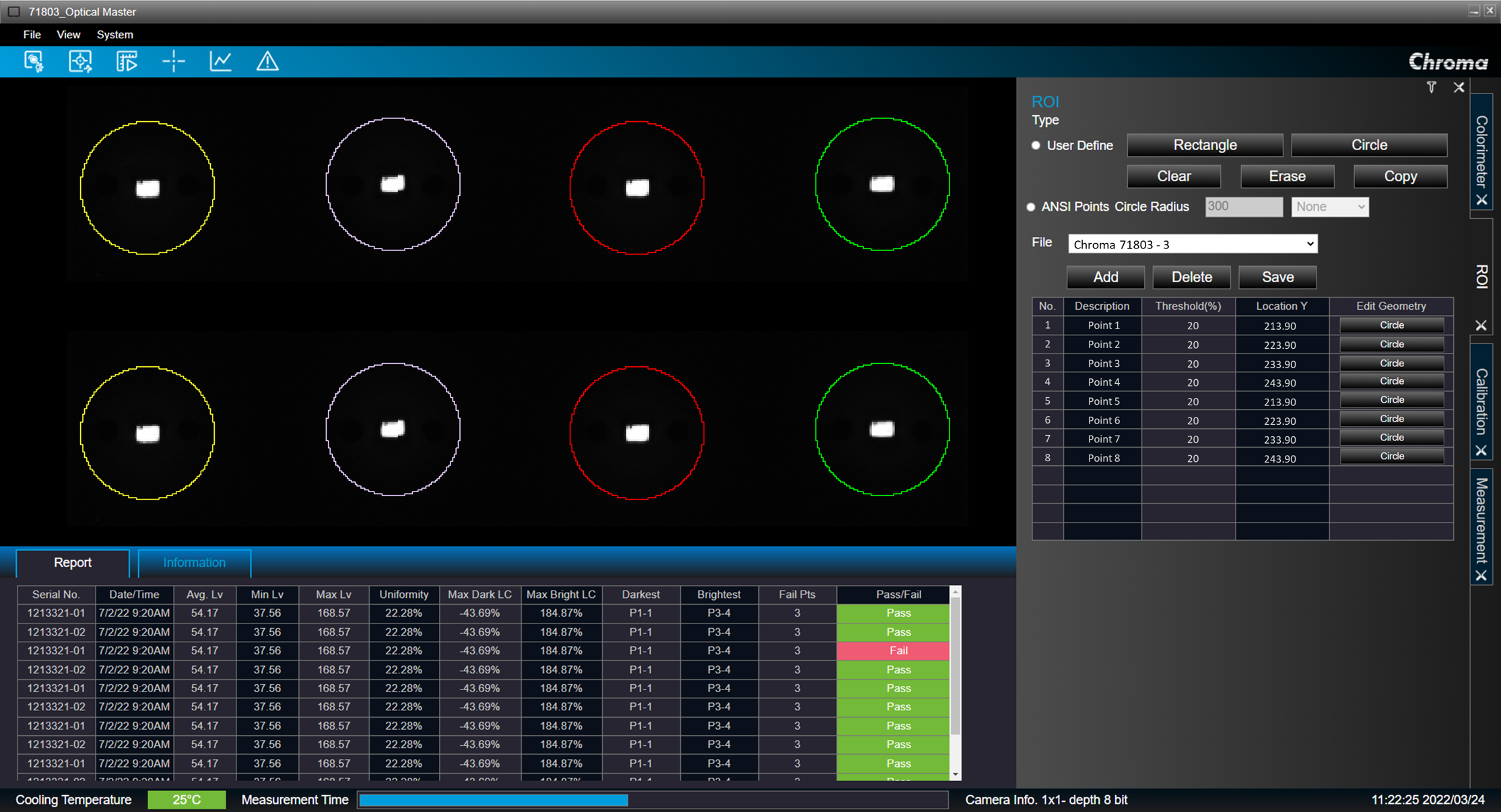

관심 영역(ROI) 정의 사용자는 포함된 소프트웨어를 사용하여 관심 영역(ROI)과 스캔 위치를 설정할 수 있습니다. 편집 기능을 사용하면 이러한 영역을 자동으로 추적하고 연속 측정 단계를 편집할 수 있습니다. |  |

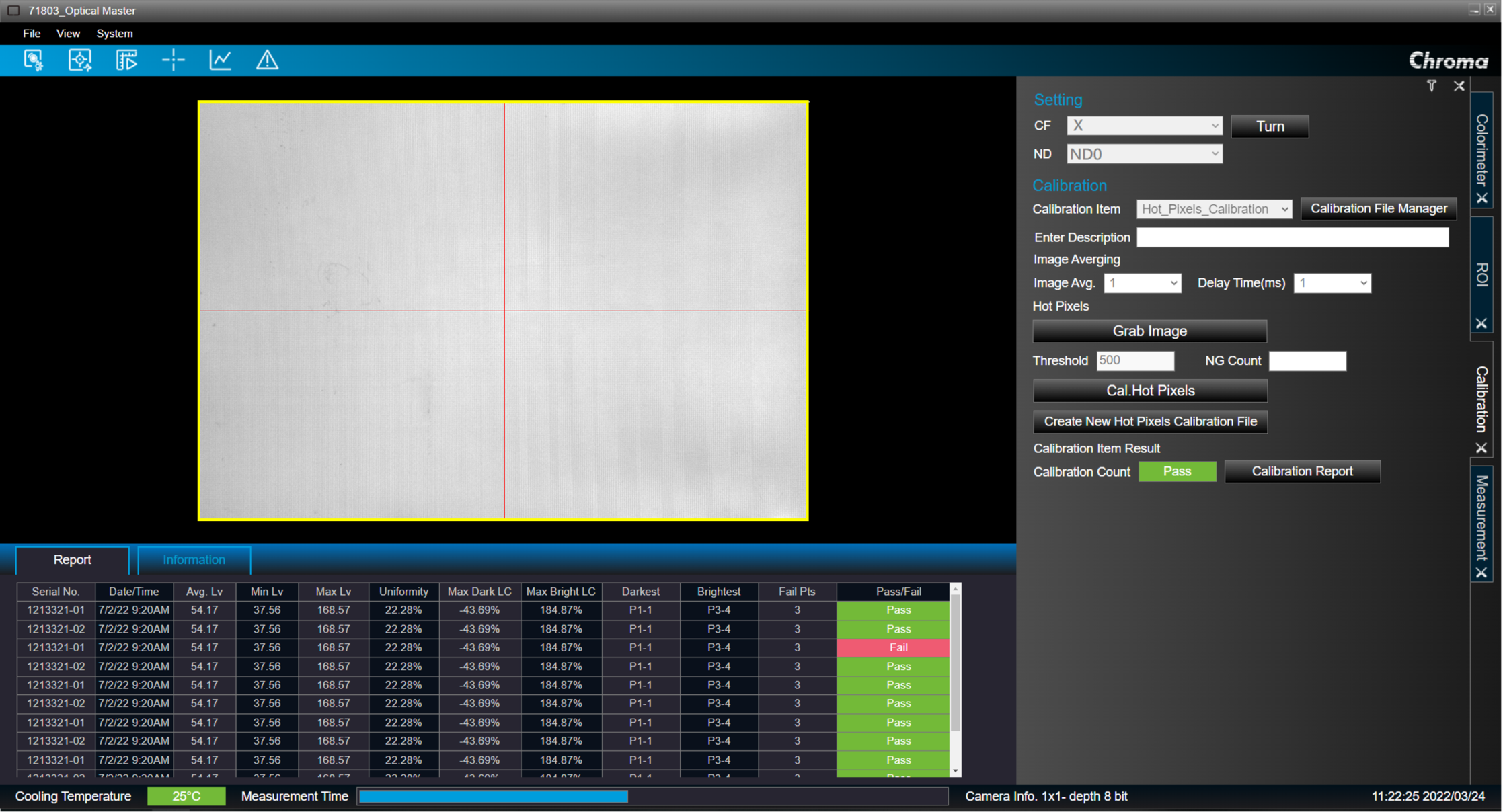

 | 보정 기능 사용자는 DUT를 수정한 후 그 강도와 색상 비율에 대한 보정을 수행하고, 측정 중에 최상의 이미지 품질을 얻기 위해 렌즈의 초점 거리에 따라 보정 기능을 조정할 수 있습니다. |
적용 범위
텔레비전, 태블릿, 모니터, 자동차, VR/AR, 카메라 모니터, 의료 장비, 웨어러블 기기, 실외 디스플레이 및 기타 이미징 제품에 적용할 수 있습니다.
71803 71803 chroma chroma 71803 71803크로마 크로마 71803
