CHROMA A222919 PCBA 패턴 분석기
가격문의(상세정보 참조)
CHROMA A222919 PCBA 패턴 분석기
CHROMA A222919 Pattern Analyzer
- TV, 모니터 메인보드 자동화 테스트
- V-by-One HS 1.4 표준
- V-by-One 2 채널 입력/출력
- V-by-One 6, 8, 10, 12비트
- 레인당 3.75GHz의 V-by-One 레인 속도
- 타이밍, 패턴, 오디오 비교
- DC 전압 측정
- PWM 주파수, 듀티 사이클 측정
- 양방향 디지털 컨트롤
- 스피커, 헤드폰 오디오 입력
- 광, 동축 오디오 입력(SPDIF)
- EDID, HDCP 테스트(VPG)
클릭 하시면 이동합니다.
크로마 ・ CHROMA
A222919
PCBA 패턴 분석기
A222919 Pattern Analyzer

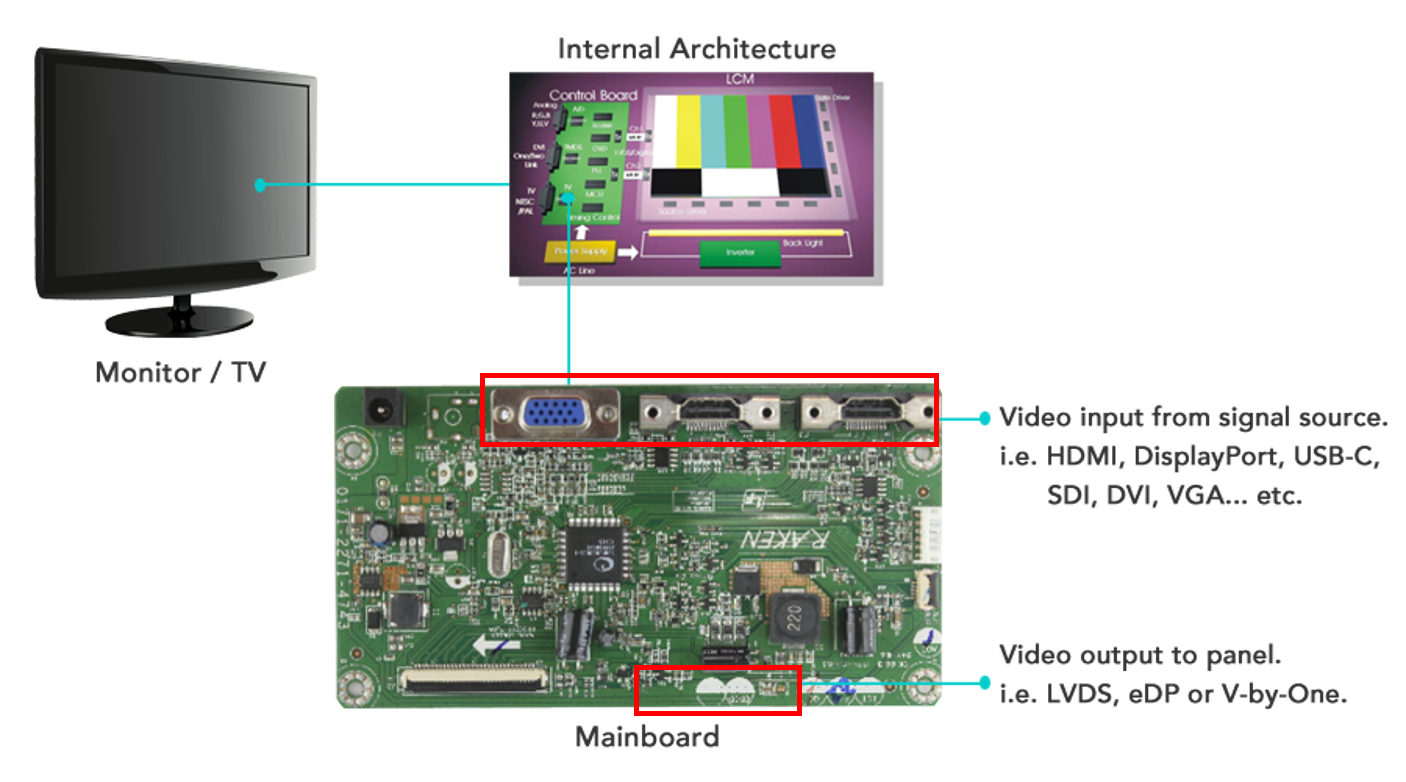

TV / 모니터 PCBA 메인보드

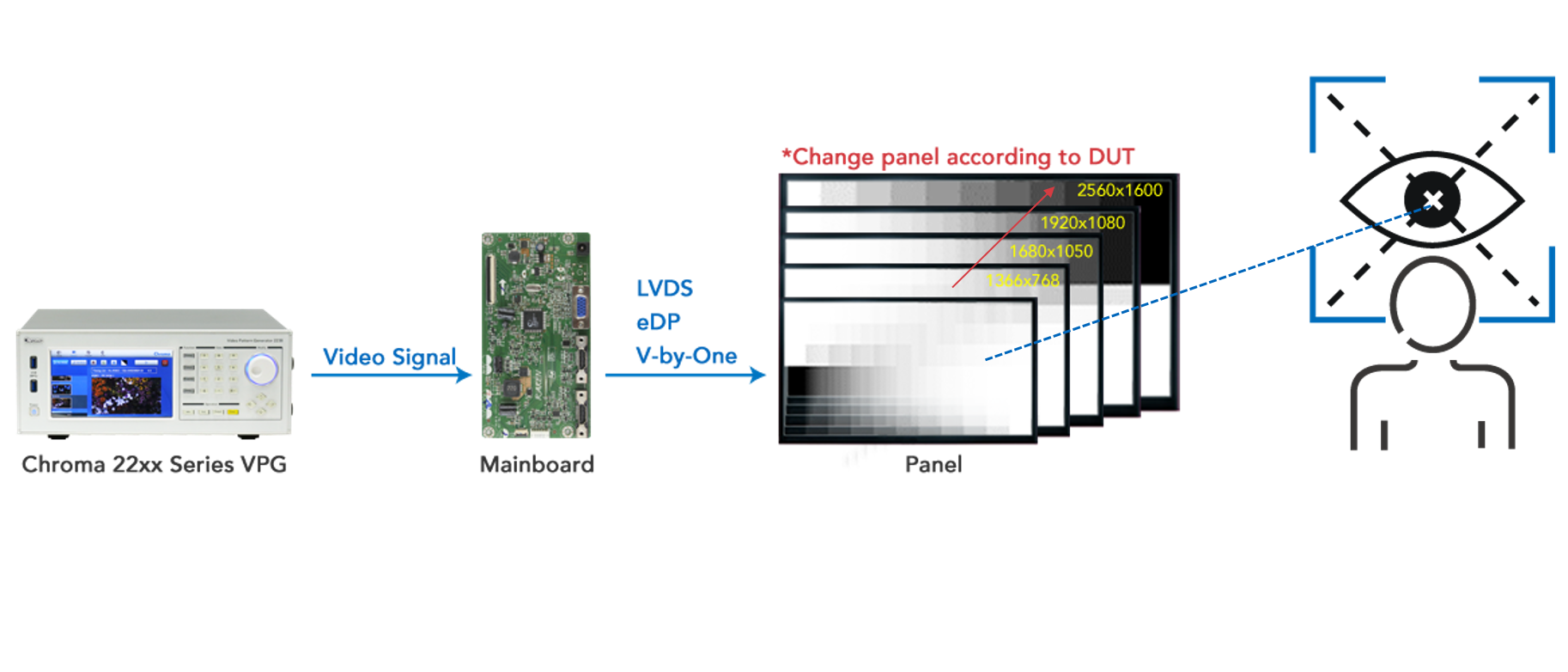

전통적인 테스트 방법
오늘날 PCBA 메인보드 생산 라인의 테스트 방법은 주로 작업자의 판단에 의존하고 있습니다. 테스트는 "주관적"이며 작업자가 장시간 작업할 때 정확도가 저하됩니다. 또한 패널을 DUT에 따라 변경해야 하기 때문에 패널 구매 비용과 소비 비용 또한 생산원가 증가의 큰 원인이었습니다.

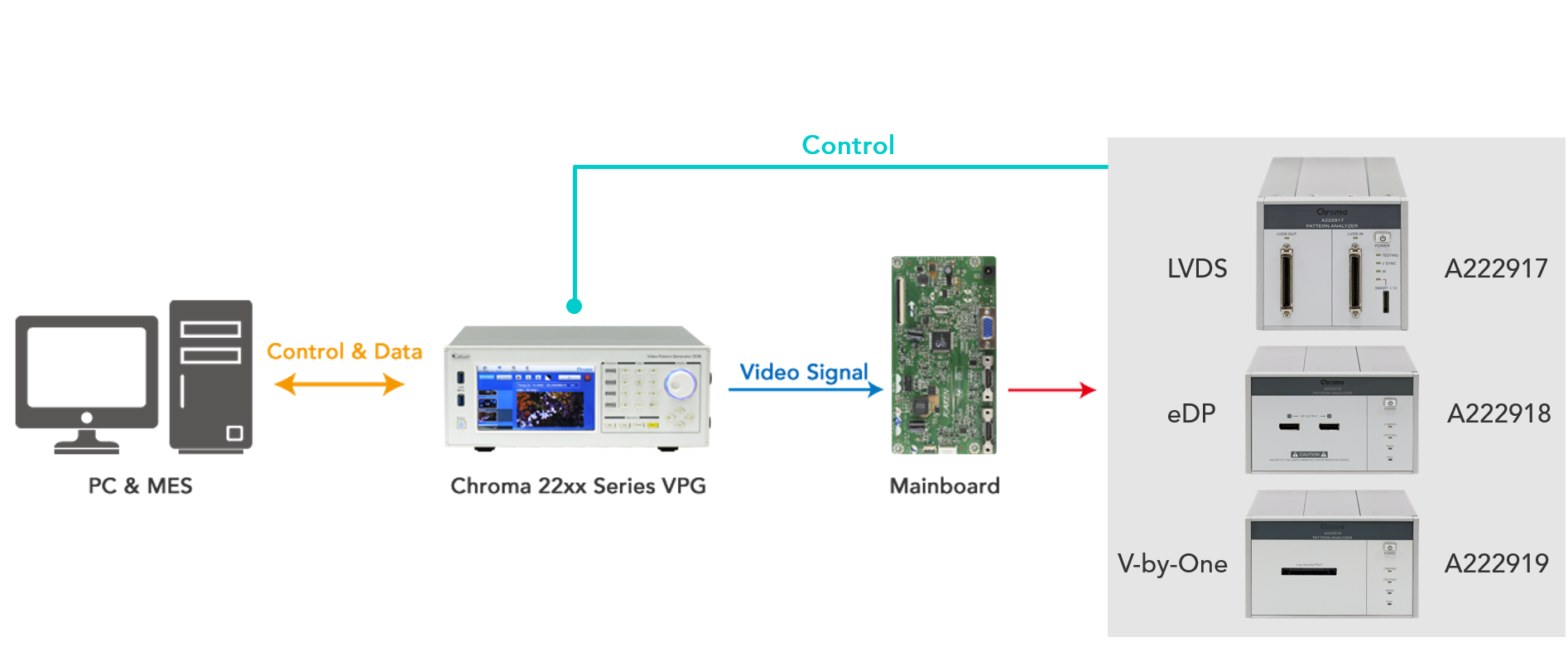

Chroma PCBA 테스트 시스템(패턴 분석기)
Chroma 자동화 PCBA 메인보드 테스트 시스템
Chroma 패턴 분석기 시리즈(A222917/A222918/A222919)는 다기능 PCBA 메인보드 신호 테스트 장치로, 초고속 신호 분석 코어를 내장하여 효율성 높고 안정적인 테스트 품질을 제공합니다. 패턴 분석기는 타이밍 테스트, 비디오 비교, 오디오 테스트, 전압 테스트 등 다양한 테스트 기능을 지원합니다. 이를 통해 Chroma 22xx 시리즈 VPG와 통합하면 "객관적인" 테스트와 높은 처리량을 갖춘 PCBA 자동 테스트 시스템을 구성할 수 있어 더 이상 메인보드 생산 라인에 작업자와 패널이 필요하지 않습니다.

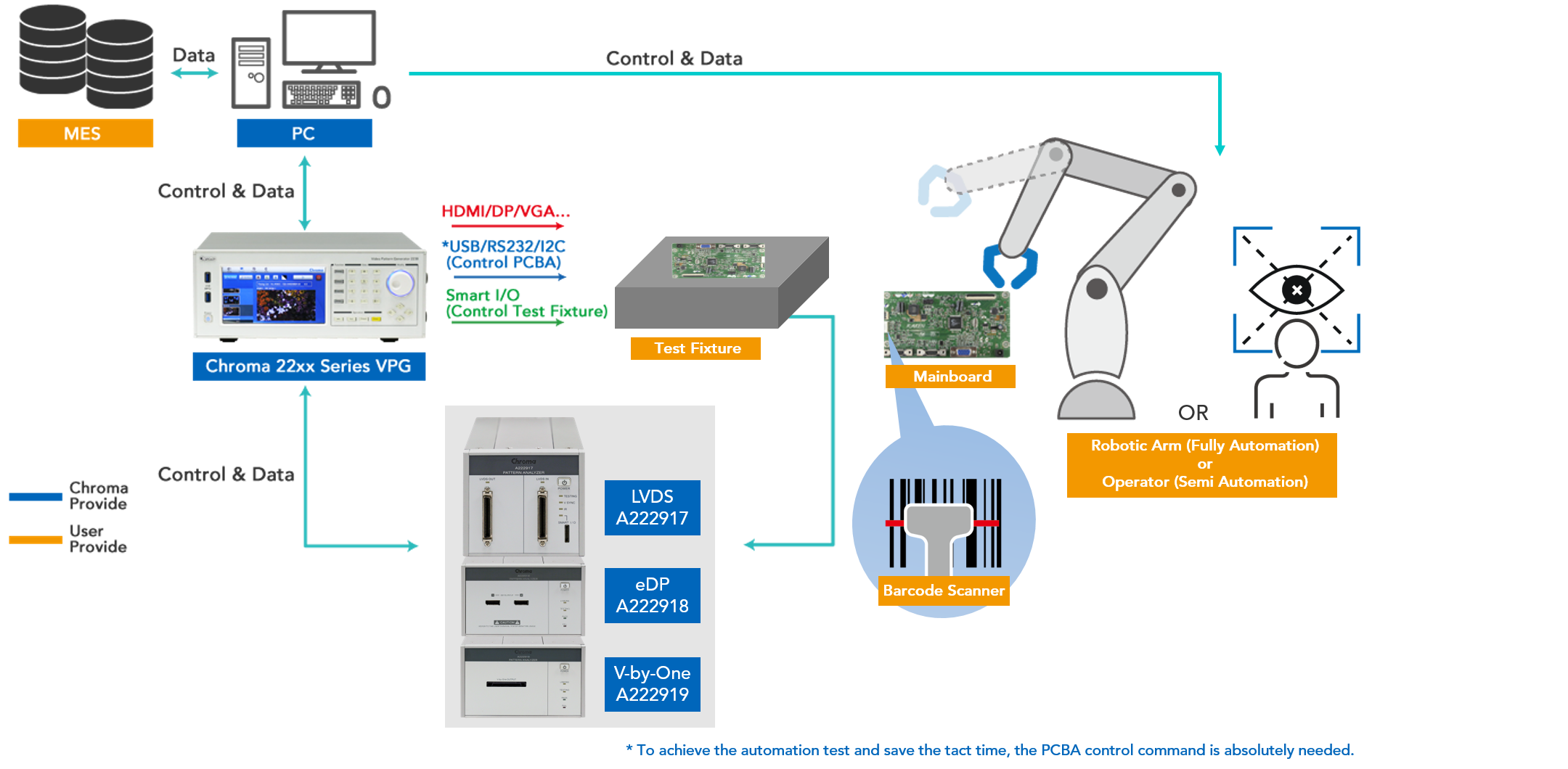

PCBA 테스트 시스템 구조
A222919 A222919 chroma chroma A222919 A222919 크로마 크로마 A222919
가격이 궁금하신가요?
더 많은 자료는?
클릭 하시면 이동합니다.
크로마 ・ CHROMA
A222919
PCBA 패턴 분석기
A222919 Pattern Analyzer
TV / 모니터 PCBA 메인보드
전통적인 테스트 방법
오늘날 PCBA 메인보드 생산 라인의 테스트 방법은 주로 작업자의 판단에 의존하고 있습니다. 테스트는 "주관적"이며 작업자가 장시간 작업할 때 정확도가 저하됩니다. 또한 패널을 DUT에 따라 변경해야 하기 때문에 패널 구매 비용과 소비 비용 또한 생산원가 증가의 큰 원인이었습니다.
Chroma PCBA 테스트 시스템(패턴 분석기)
Chroma 자동화 PCBA 메인보드 테스트 시스템
Chroma 패턴 분석기 시리즈(A222917/A222918/A222919)는 다기능 PCBA 메인보드 신호 테스트 장치로, 초고속 신호 분석 코어를 내장하여 효율성 높고 안정적인 테스트 품질을 제공합니다. 패턴 분석기는 타이밍 테스트, 비디오 비교, 오디오 테스트, 전압 테스트 등 다양한 테스트 기능을 지원합니다. 이를 통해 Chroma 22xx 시리즈 VPG와 통합하면 "객관적인" 테스트와 높은 처리량을 갖춘 PCBA 자동 테스트 시스템을 구성할 수 있어 더 이상 메인보드 생산 라인에 작업자와 패널이 필요하지 않습니다.
PCBA 테스트 시스템 구조
