CHROMA A222917 PCBA 패턴 분석기
가격문의(상세정보 참조)

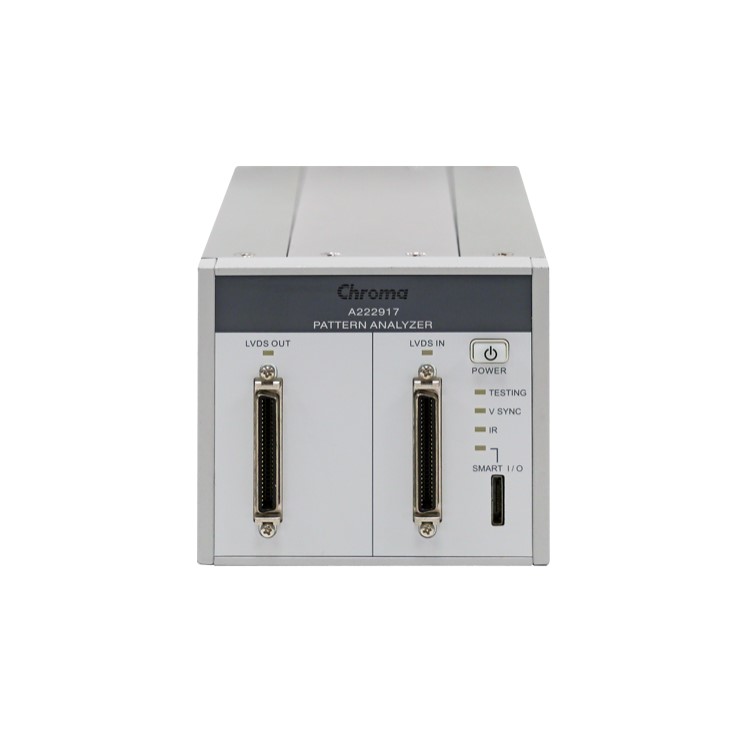

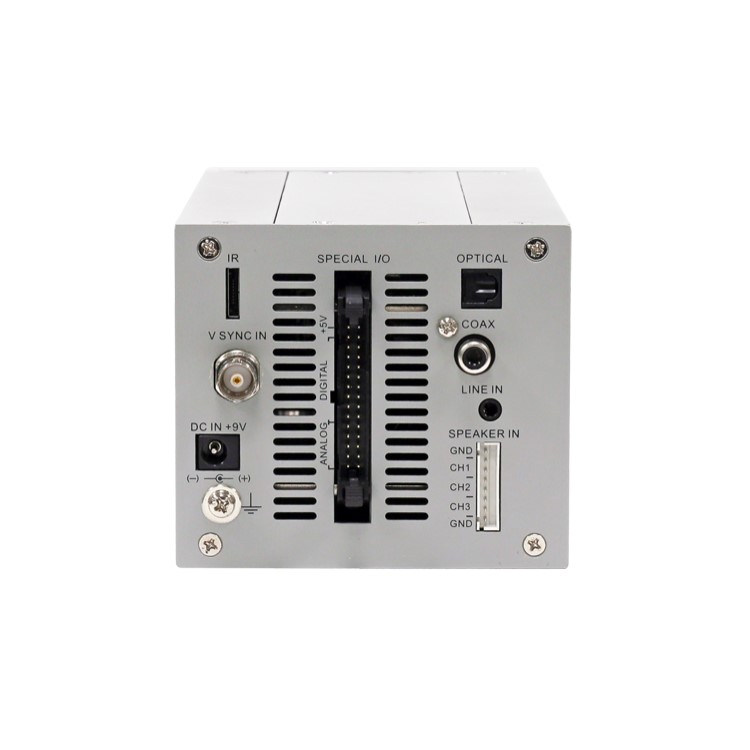

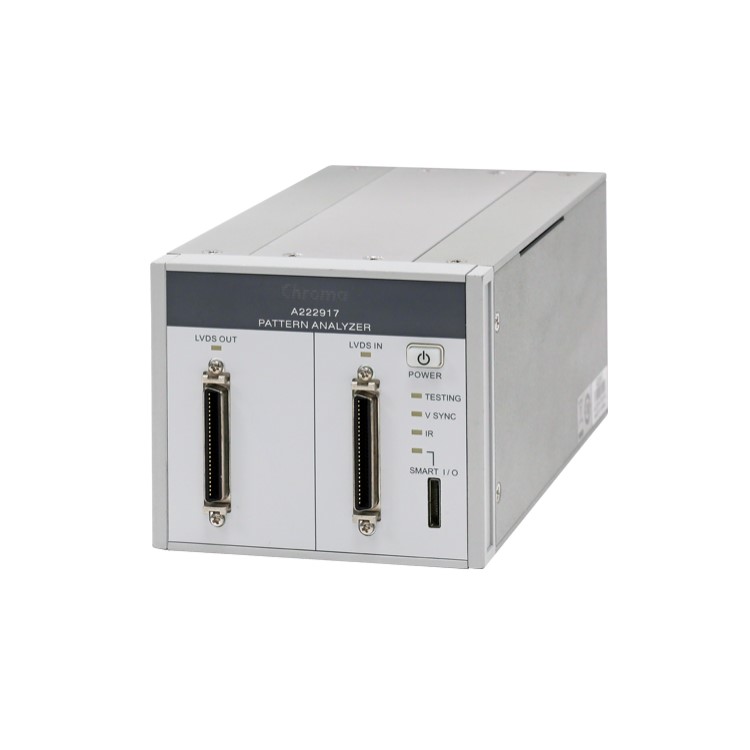

CHROMA A222917 PCBA 패턴 분석기
CHROMA A222917 PATTERN ANALYZER
- TV, 모니터 PCBA 테스트 시스템
- VESA, JEIDA 데이터 매핑
- LVDS 2 채널 입력/출력
- LVDS 6, 8, 10비트
- LVDS 픽셀 속도
- 최대 135MHz의 링크 1개
- 최대 270MHz의 링크 2개
- 최대 540MHz의 링크 4개(A222917 x 2)
- 타이밍, 패턴, 오디오 비교
- LVDS Vdd 측정
- DC 전압 측정
- PWM 주파수, 듀티 사이클 측정
- 양방향 디지털 컨트롤
- 스피커, 헤드폰 오디오 입력
- 광, 동축 오디오 입력(SPDIF)
- EDID, HDCP 테스트(VPG)
- IR 송수신기 제어(옵션)
- ESD 보호
- 모듈식 설계
- 높은 가성비
클릭 하시면 이동합니다.
크로마 ・ CHROMA
A222917
PCBA 패턴 분석기
A222917 PATTERN ANALYZER

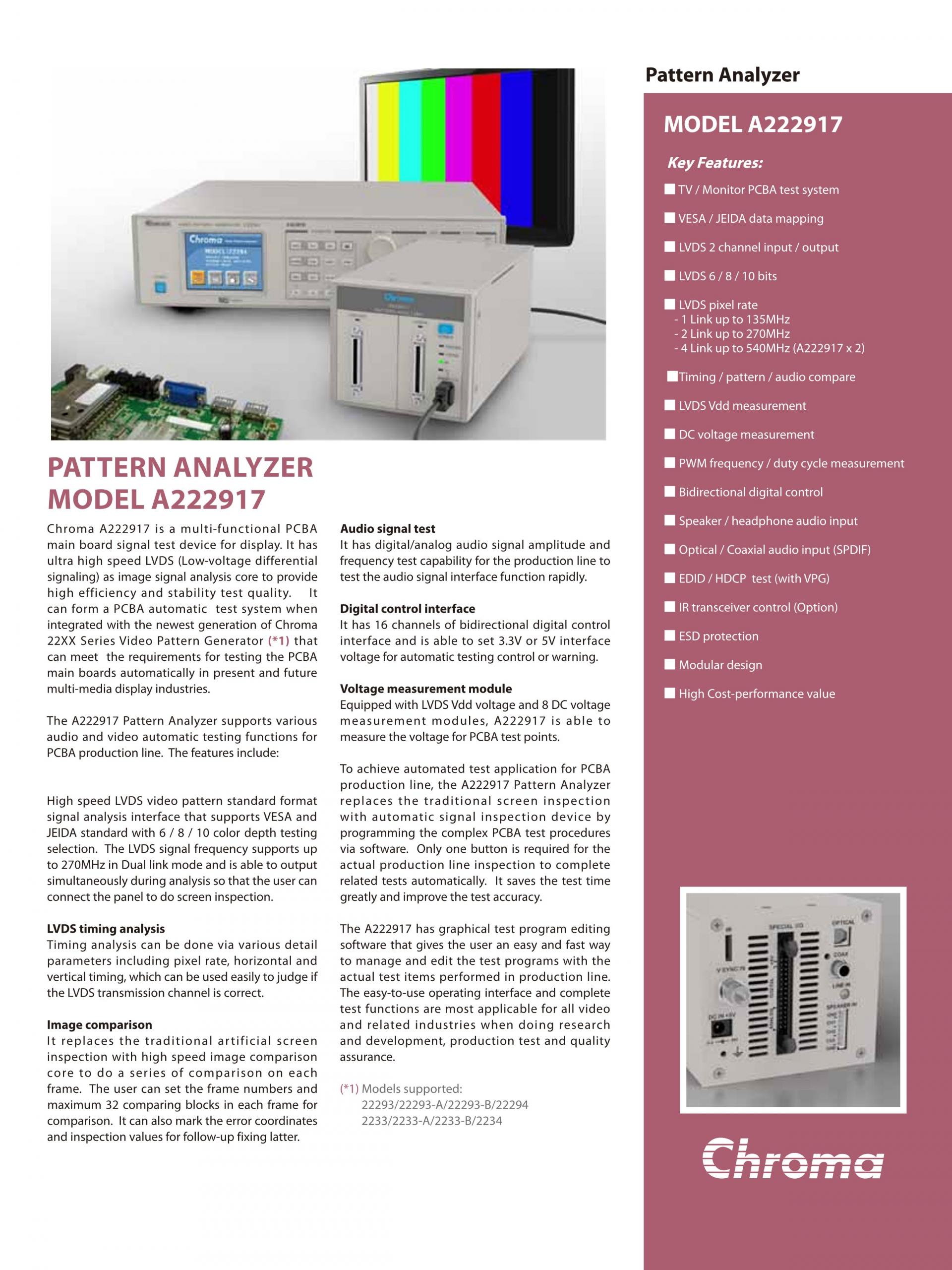

Chroma A222917은 디스플레이를 위한 다기능 PCBA 메인보드 신호 테스트 장치입니다. 초고속 LVDS(저전압 차동 신호)를 이미지 신호 분석 코어로 사용하여 효율성 높고 안정적인 테스트 품질을 제공합니다. 현재와 미래의 멀티미디어 디스플레이 산업에 PCBA 메인보드 자동 테스트 요건을 충족시킬 수 있는 최신 세대의 Chroma 22XX 시리즈 비디오 패턴 생성기(*1)를 적용하면 PCBA 자동 테스트 시스템을 구성할 수 있습니다.
A222917 패턴 분석기는 PCBA 생산 라인에 대한 다양한 오디오 및 비디오 자동 테스트 기능을 지원합니다. 본 기능은 다음을 포함합니다:
6, 8, 10가지 색심도 테스트를 선택하여 VESA 및 JEIDA 표준을 지원하는 고속 LVDS 비디오 패턴 표준 형식 신호 분석 인터페이스입니다. LVDS 신호 주파수는 듀얼 링크 모드에서 최대 270MHz를 지원하며 분석과 동시에 출력까지 할 수 있어 사용자가 패널을 연결하여 화면 검사를 수행할 수 있습니다.
LVDS 타이밍 분석
타이밍 분석은 픽셀 속도, 수평 및 수직 타이밍 등 다양한 세부 파라미터를 통해 수행될 수 있으며, LVDS 전송 채널이 올바른지 쉽게 판단할 수 있습니다.
이미지 비교
기존의 인공 스크린 검사를 고속 영상 비교 코어로 대체하여 각 프레임에서 비교 작업을 수행합니다. 사용자는 각 프레임에서 비교할 수 있도록 프레임 번호와 최대 32개의 비교 블록을 설정할 수 있습니다. 또한 나중에 확인할 메일 수정에 대한 오류 좌표 및 검사값을 표시할 수도 있습니다.
오디오 신호 테스트
또한 디지털/아날로그 오디오 신호 진폭 및 생산 라인의 주파수 테스트 기능을 통해 오디오 신호 인터페이스 기능을 신속하게 테스트할 수 있습니다.
디지털 제어 인터페이스
16개 채널의 양방향 디지털 제어 인터페이스가 있으며 자동 테스트 제어 또는 경고를 위한 3V 또는 5V 인터페이스 전압을 설정할 수 있습니다.
전압 측정 모듈
LVDS Vdd 전압 및 8개의 DC 전압 측정 모듈을 장착한 A222917은 PCBA 테스트 포인트의 전압을 측정할 수 있습니다.

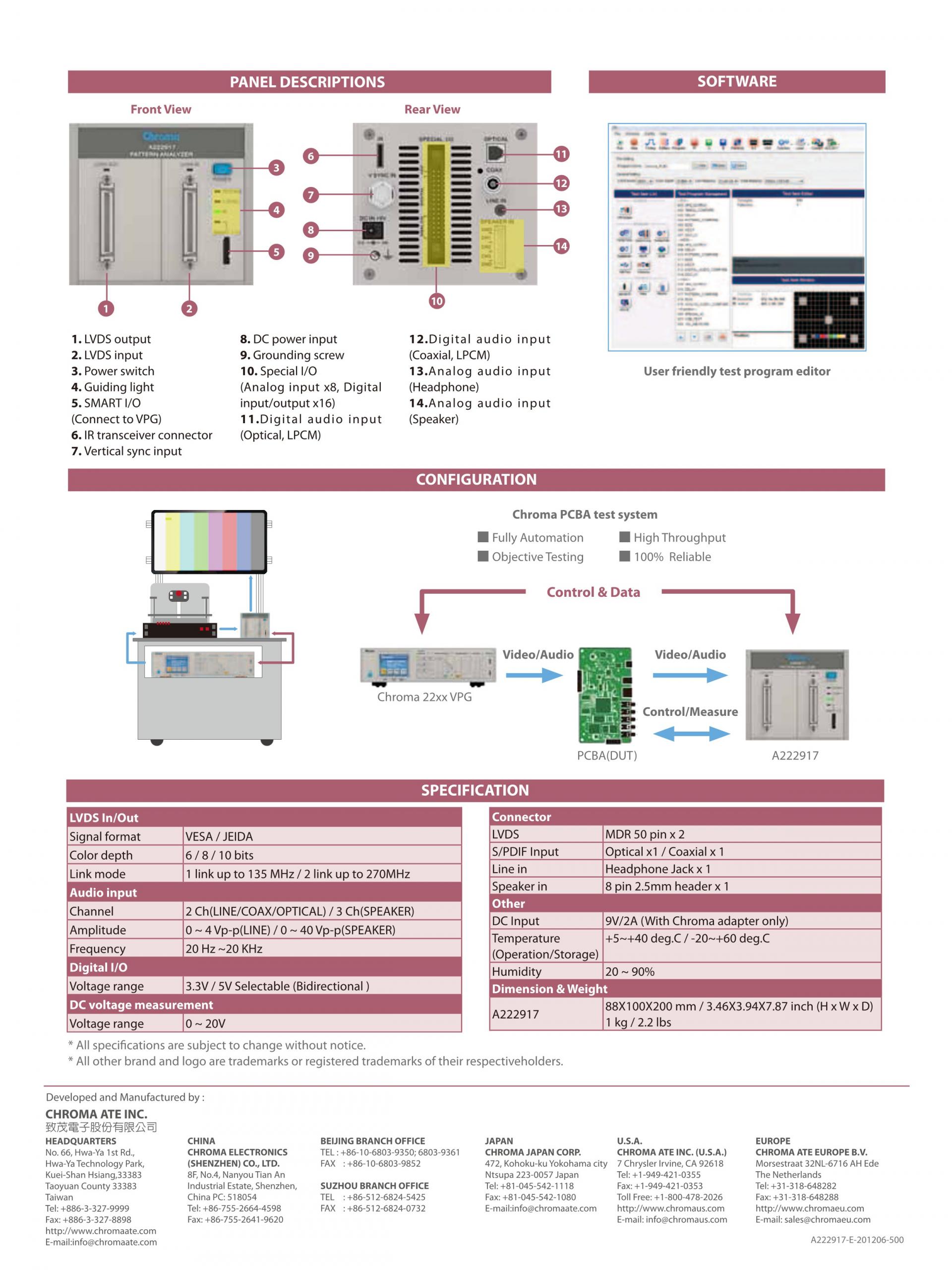

A222917 패턴 분석기는 PCBA 생산 라인에 대한 자동화된 테스트 응용 분야를 달성하기 위해 소프트웨어를 통해 복잡한 PCBA 테스트 절차를 프로그래밍하여 기존 화면 검사를 자동 신호 검사 장치로 대체합니다. 버튼 하나만으로 실제 생산라인 검사에서 자동으로 관련 테스트를 완료할 수 있습니다. 테스트 시간을 크게 절약하고 정확도를 향상시킵니다.
A222917에는 그래픽 테스트 프로그램 편집 소프트웨어가 있어 사용자가 생산 라인에서 실제 테스트 항목을 사용하여 쉽고 빠르게 테스트 프로그램을 관리하고 편집할 수 있습니다. 사용하기 쉬운 운영 인터페이스와 완전한 테스트 기능은 연구개발, 생산 테스트 및 품질 보증 시 모든 비디오 및 관련 업계에 가장 적합합니다.
(*1) 지원되는 모델: 2238, 2235
