ROHDE & SCHWARZ ATS800R 5G NR mmWave 신호용 랙 장착 CATR
가격문의(상세정보 참조)
ROHDE & SCHWARZATS800R 5G NR mmWave 신호용 랙 장착 CATR
ROHDE & SCHWARZ ATS800R CATR BASED COMPACE 5G NR mm WAVE TEST CHAMBER
- 초소형 휴대형 CATR 테스트 챔버
- 가장자리가 곡면 처리된 고정밀 첨단 반사기
- 0.7 m2 설치면적으로 최대 저소음 구역(Quite Zone) 크기
- -40°C ~ +85°C의 극한 온도 테스트
- 오류 없는 NSA Signaling 테스트를 위한 높은 차폐 효과
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
ATS800R
5G NR mmWave 신호용 랙 장착 CATR
ATS800R CATR BASED COMPACE 5G NR mm WAVE TEST CHAMBER
기능 또는 품질 저하 없이 유연성 유지

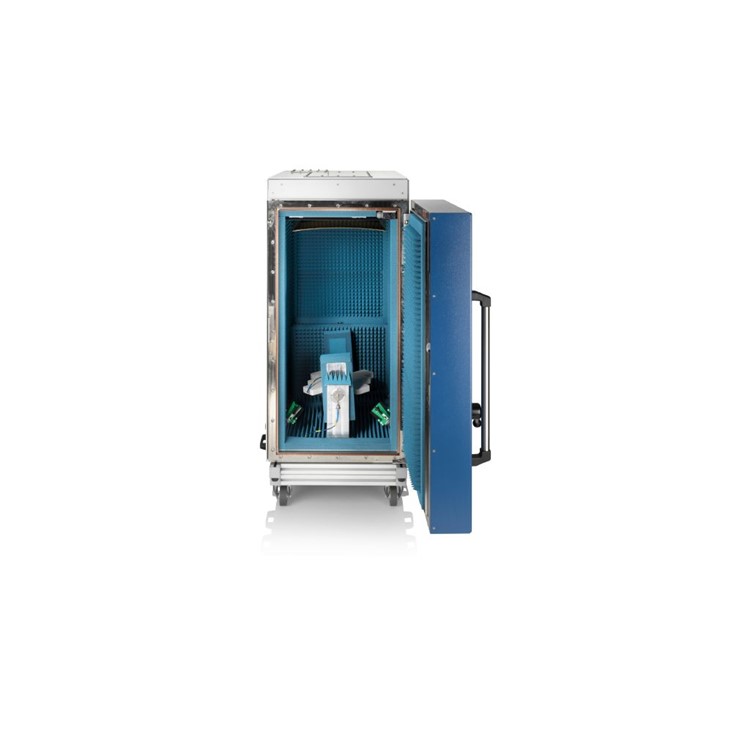

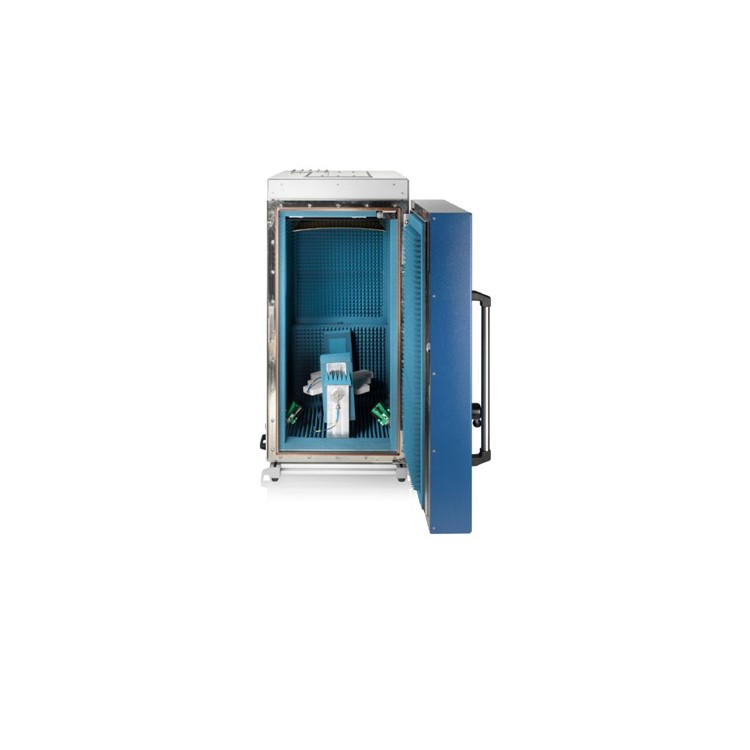

mmWave 5G OTA 테스트를 위한 CATR 기반 초소형 이동식 무반향실
R&S®ATS800R CATR 기반 5G NR mmWave 테스트 챔버는 R&D 부문에서 5G FR2 안테나, 모듈, 기기를 OTA(Over-the-Air) 방식으로 테스트하기 위한 초소형 환경을 제공합니다. R&S®ATS800R은 작은 설치면적과 넓은 주파수 대역으로 매우 작은 공간에서 가장 많은 기능과 테스트를 지원합니다. R&S®ATS800R은 유연한 셋업 옵션과 다양한 확장 장치를 지원하여 미래에도 FR2 테스트 요구사항을 충족하는 최적의 환경을 제공합니다.

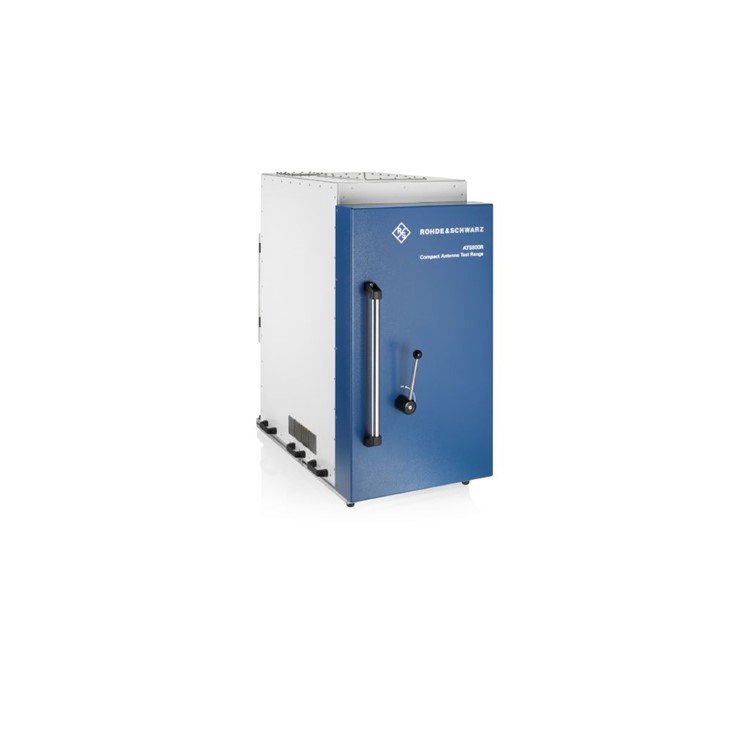

초소형, 이동식, 완전 차폐형 유연한 테스트 환경 완전 차폐형 R&S®ATS800R은 0.7 m2의 매우 작은 설치 면적으로 20 cm의 저소음 구역(Quite Zone)을 제공합니다. R&S®ATS800R은 휠에 장착되어 있어 쉽게 운반할 수 있으며 매우 작은 크기로 어떤 도어도 통과할 수 있습니다. 옵션 랙에 장착하거나 테이블 위 또는 벤치 옆에 유연하게 배치할 수 있습니다. |
|

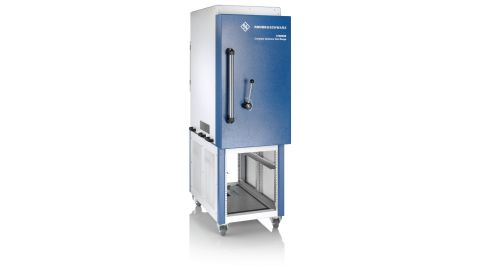

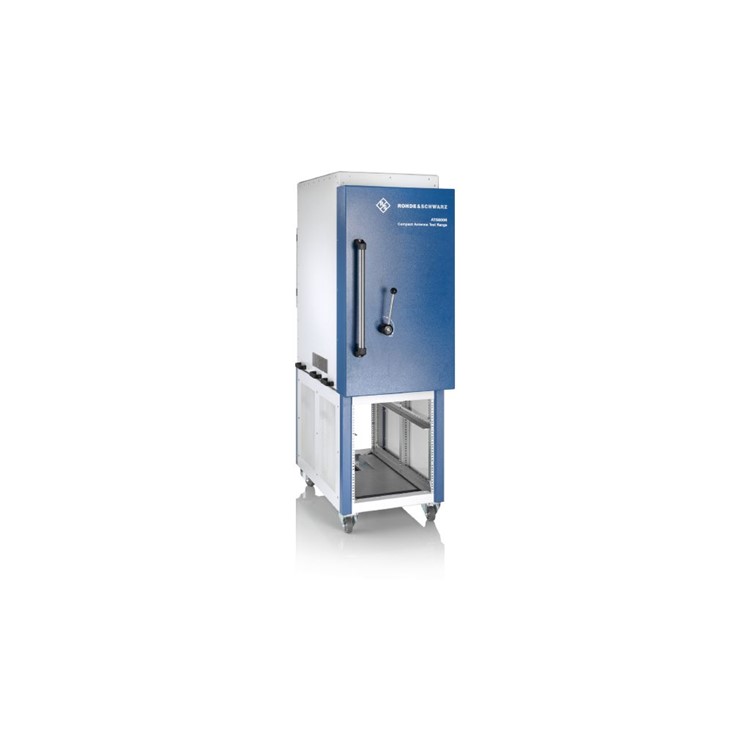

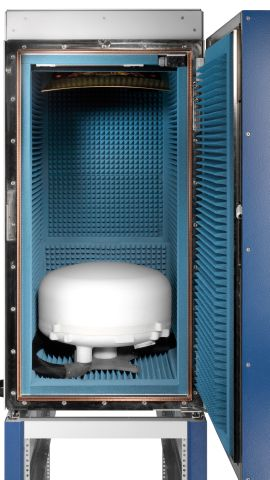

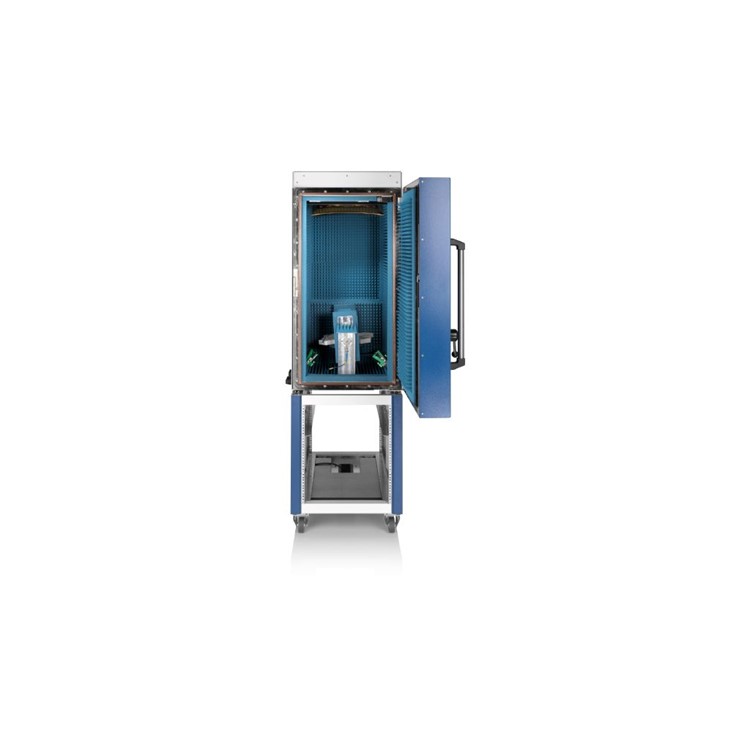

랙에 장착된 R&S®ATS800R 첨단 CATR 반사기
R&S®ATS800R에는 피드 안테나 또는 DUT의 빔을 평행하게 정렬하는 양방향 파라볼릭 반사기가 있습니다. 이 반사기는 독일 로데슈바르즈가 소형 테스트 챔버로 최고의 성능을 구현하기 위해 특수 설계 및 제작한 것입니다. 반사기의 곡면 처리된 가장자리는 산란을 최소화하며 정밀 연마된 표면은 고주파에서 작동 시 특히 중요한 기능을 합니다. |

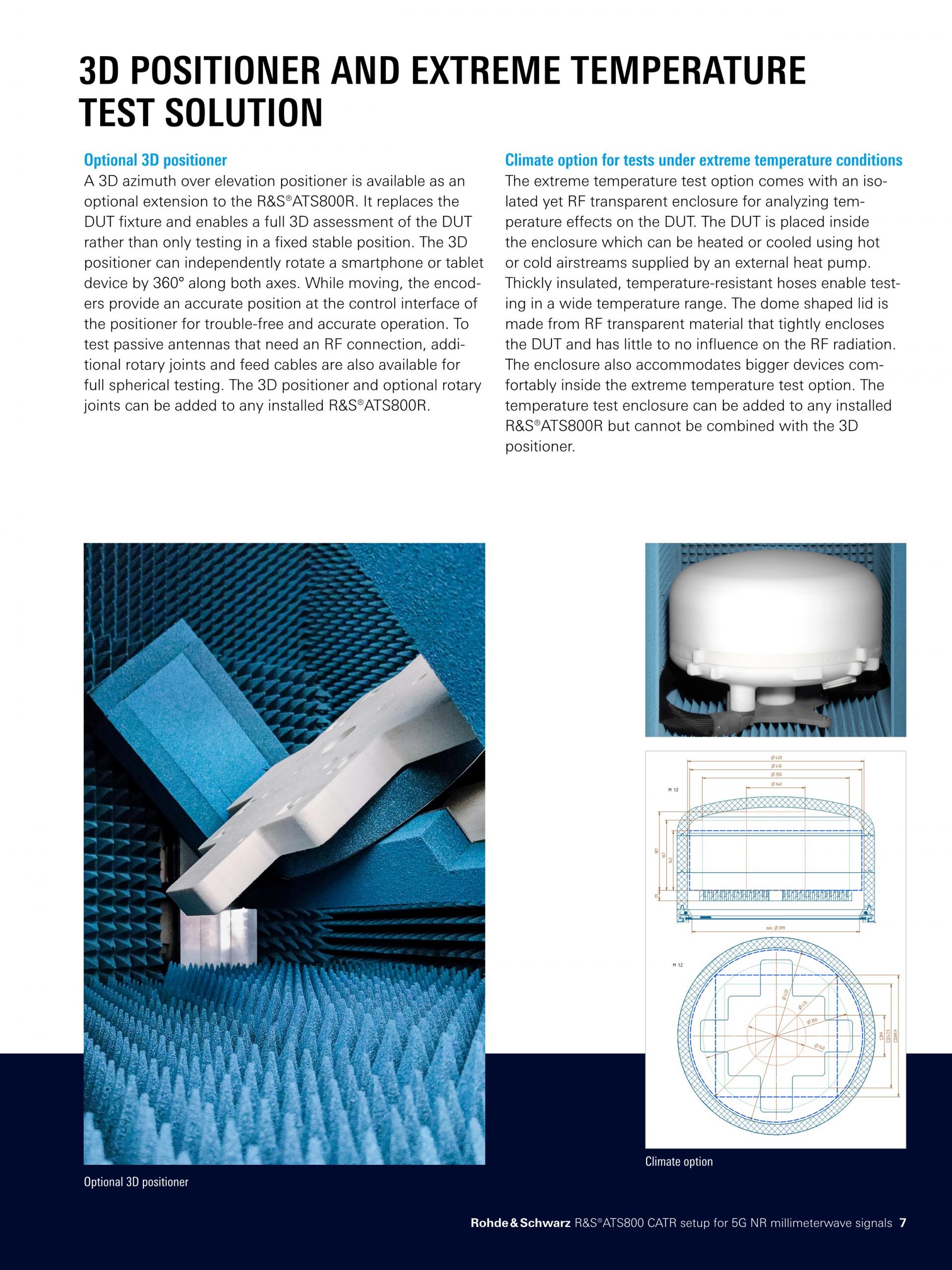

RF 회전 조인트 옵션을 이용한 3D 포지셔너
초소형 3D 포지셔너에서는 두 축을 따라 DUT를 정밀하게 움직일 수 있으며 현장에서 R&S®ATS800R에 포지셔너를 간편하게 장착할 수 있습니다. 위치는 내장된 인코더를 사용해 정확하게 제어할 수 있습니다. 옵션 RF 로터리 조인트를 사용하면 3D에서 포지셔너를 이용한 패시브 안테나 테스트가 가능합니다. |
RF 회전 조인트를 이용한 3D Azimuth over Elevation 포지셔너(옵션) |

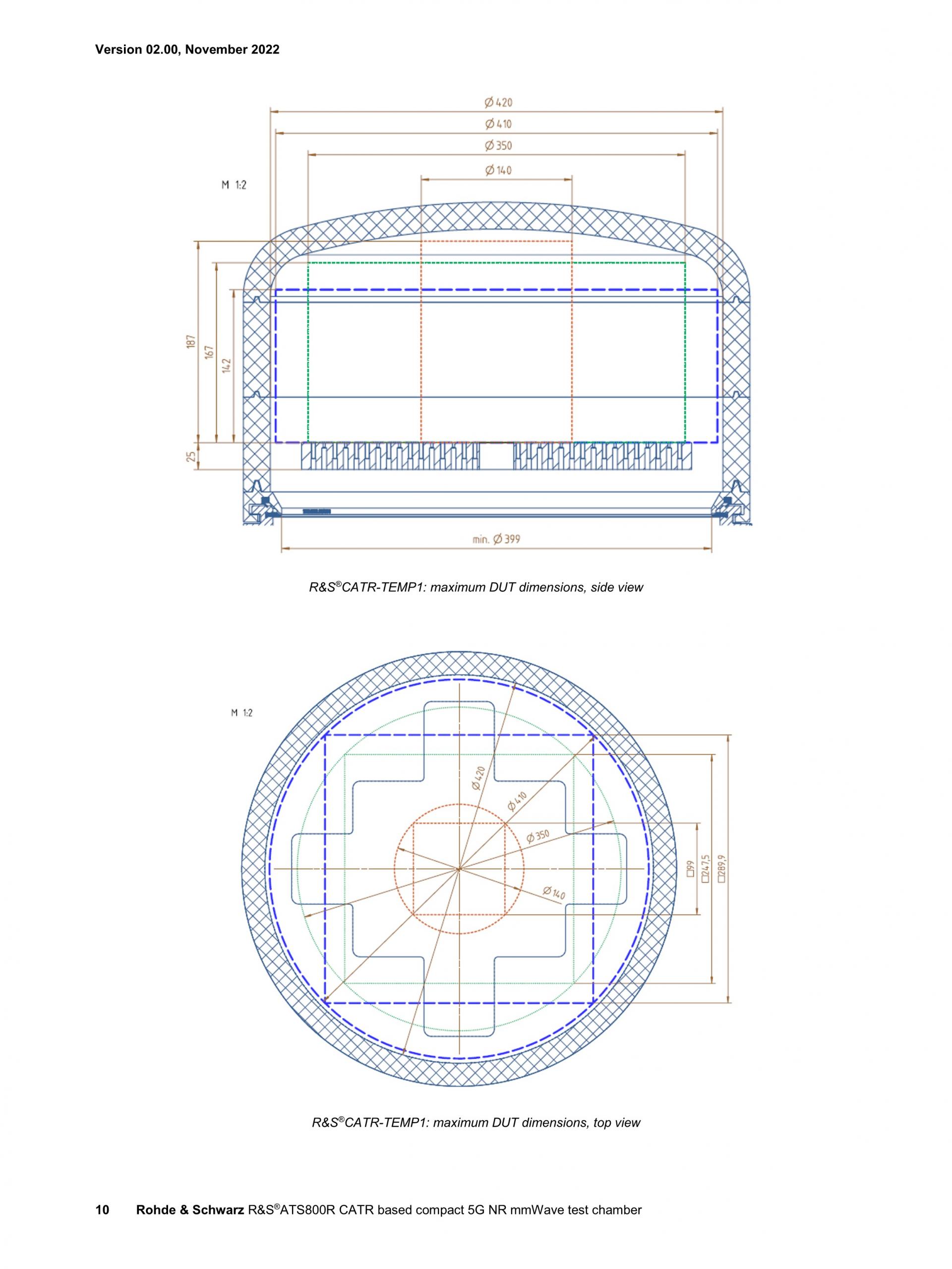

극한 온도 테스트용 인클로저
온도 인클로저는 RF를 투과하는 격리 환경을 유지하여 -40 °C ~ +85 °C 범위에서 DUT를 가열 또는 냉각하면서 정밀 RF 방사 측정을 수행할 수 있습니다. 이 인클로저는 현장에서 기존 R&S®ATS800R에 쉽게 장착할 수 있습니다. |
극한 온도 테스트용 옵션 인클로저 |
테스트 중 챔버 내 상황을 확인하십시오 추가 스마트 기능을 탑재한 카메라 옵션 R&S®ATS800R은 테스트 중 완전 밀폐 상태를 유지하므로 기기를 보거나 챔버 내 상황을 확인하는 것이 어려울 수 있습니다. 카메라 옵션을 사용하면 DUT를 항상 모니터링할 수 있습니다. 5G 모바일 기기에서는 열 소실이 발생할 수 있으며, 테스트 중 카메라를 적외선으로 손쉽게 전환하여 DUT 히트맵을 확인할 수 있습니다. |
|

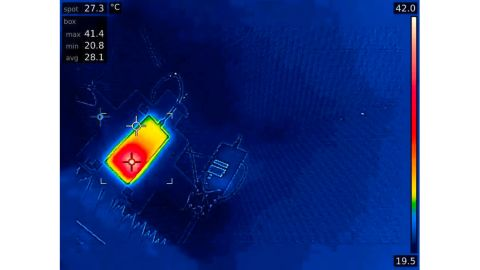

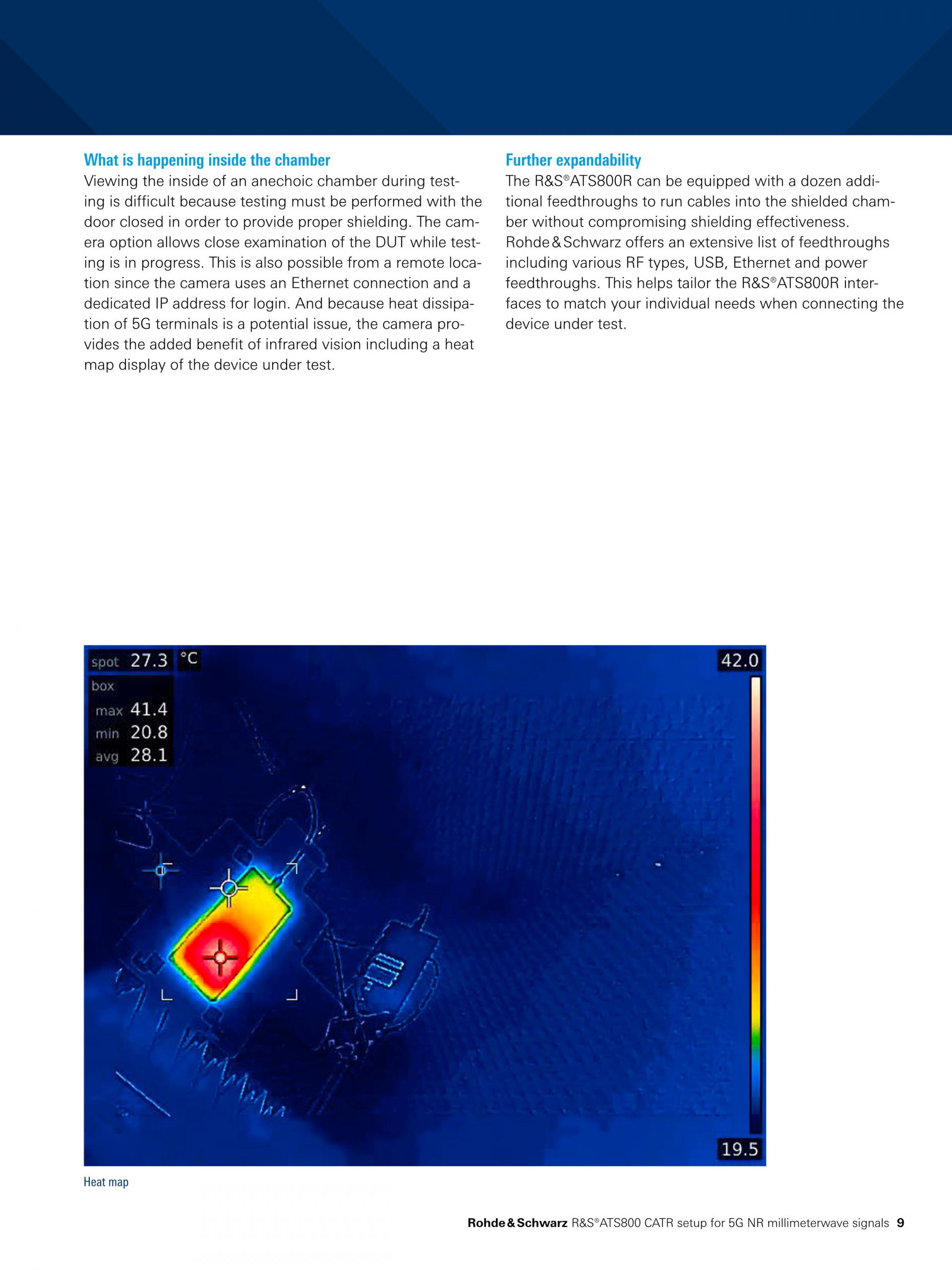

R&S®ATS800R 내 DUT의 열 이미지 빠른 결과 빠르고 원활한 측정 결과 R&S®ATS800R과 로데슈바르즈 테스트 시스템을 결합한 원스톱 솔루션은 연구소에서 빠르고 원활한 측정을 보장하며 mmWave 대역에서 5G 기기 안테나의 성능과 특성을 최적의 방식으로 분석합니다. |
|

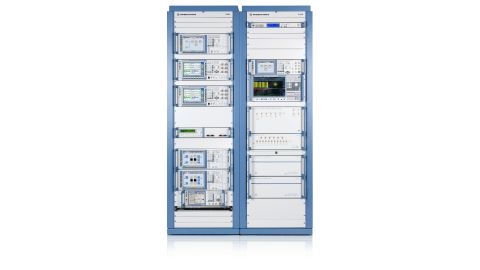

로데슈바르즈 테스트 시스템
