로데 슈바르즈 ・ ROHDE & SCHWARZ

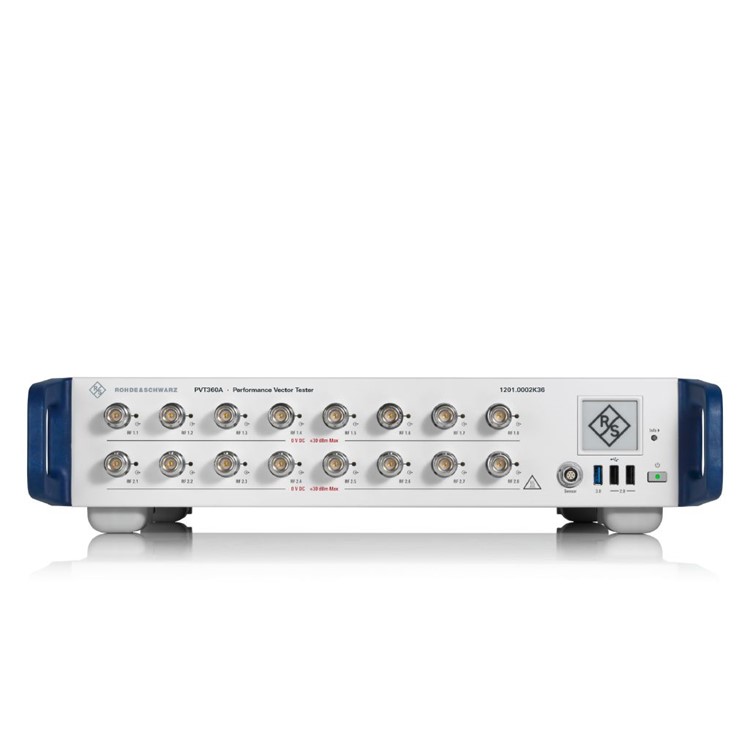

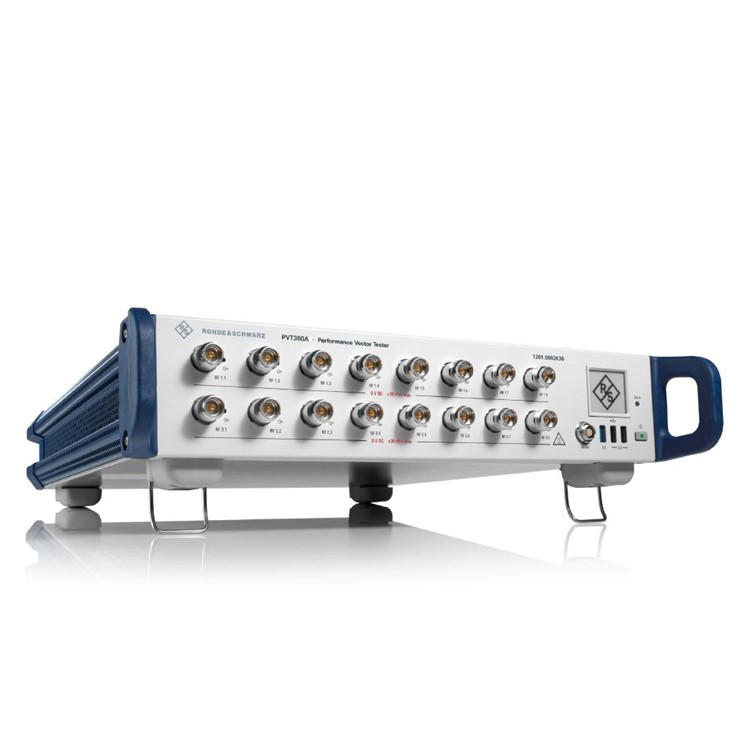

PVT360A
퍼포먼스 벡터 테스터
PVT360A PERFORMANCE VECTOR TESTER
FR1 기지국, 스몰셀, RF 컴포넌트 테스트에 최적화
R&S®PVT360A는 FR1 기지국, 스몰셀, RF 컴포넌트에 대한 특성 분석 측정 및 생산 테스트에 최적화된
VSG/VSA 싱글박스 벡터 테스터입니다. 독립적인 두 개의 신호 발생기와 분석기가
빠른 병렬 실행 측정을 구현합니다. 최대 8 GHz의 주파수 대역, 유연한 대역폭 구성과 옵션으로 제공되는 보조 TRX 채널로 요구되는 측정에 충분한 성능을 제공하며 작은 폼 팩터에서도 유연한 대응이 가능합니다.

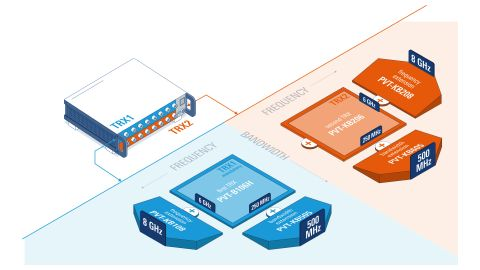

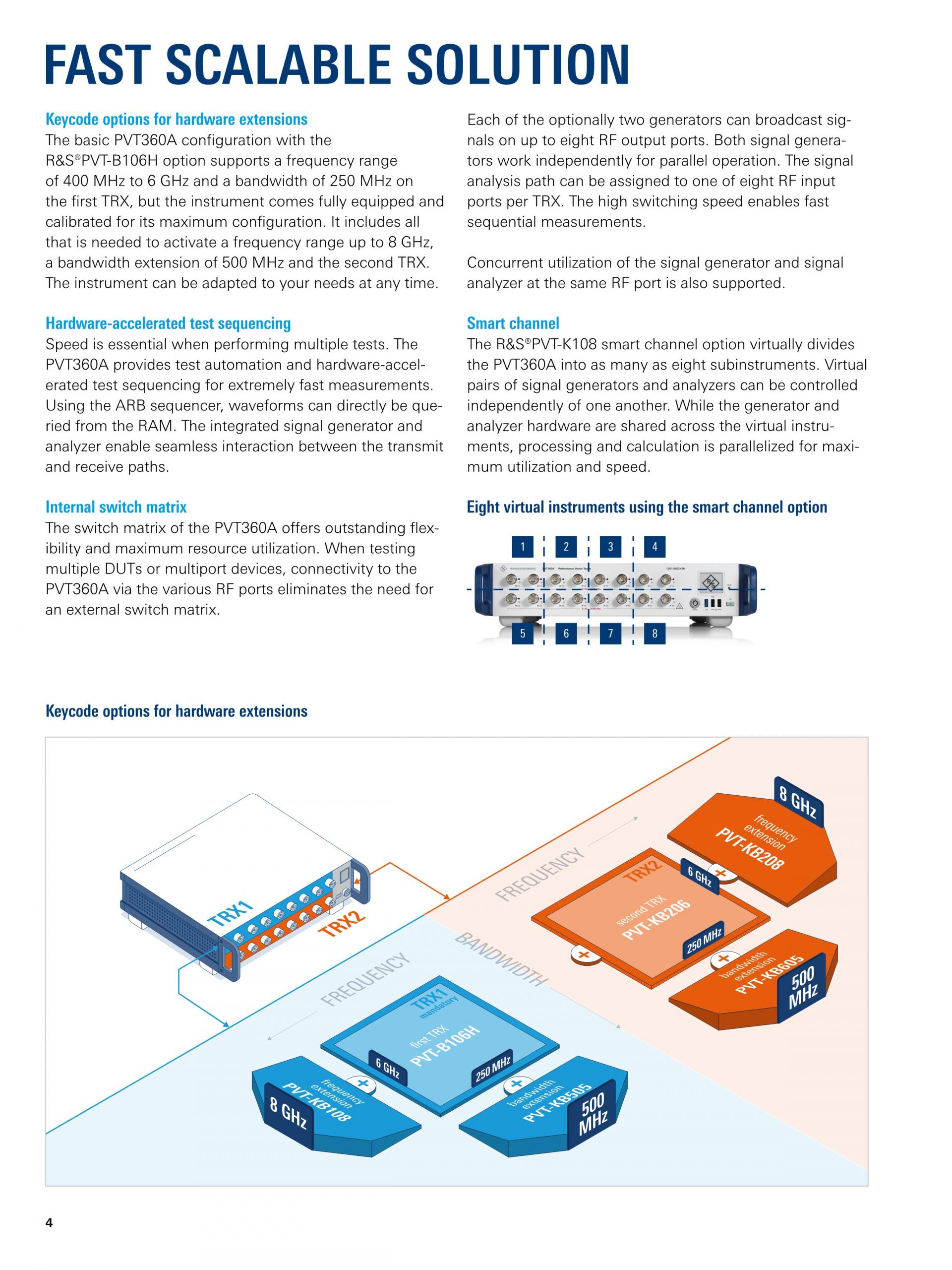

하드웨어 확장을 위한 키코드 옵션 R&S®PVT-B106B 옵션을 탑재하는 R&S®PVT360A의 기본 구성은 첫 번째 TRX에서 400 MHz - 6 GHz의 주파수 대역과 250 MHz의 대역폭을 지원합니다. 제품은 풀옵션을 기준으로 설치되며 교정된 상태로 제공됩니다. 최대 8 GHz 주파수 대역과 500 MHz까지의 대역폭 확장, 보조 TRX를 활성화하는 데 필요한 모든 기능이 탑재되어 있습니다. 필요에 따라 기기를 언제든지 조정할 수 있습니다. |
|
하드웨어 가속 테스트 시퀀싱 복수의 테스트를 수행하기 위해서는 속도가 필수입니다. R&S®PVT360A는 테스트 자동화와 하드웨어 가속 테스트 시퀀싱으로 극도로 빠른 측정을 지원합니다. . ARB 시퀀서를 사용하여 파형을 RAM에서 직접 쿼리할 수 있습니다. 일체형 신호 발생기와 분석기가 송신 경로와 수신 경로 사이에 원활한 상호작용을 구현합니다. |

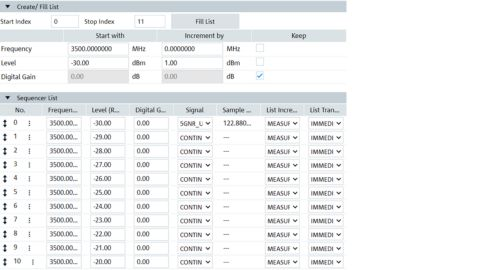

R&S®PVT360A ARB Sequencer GUI |

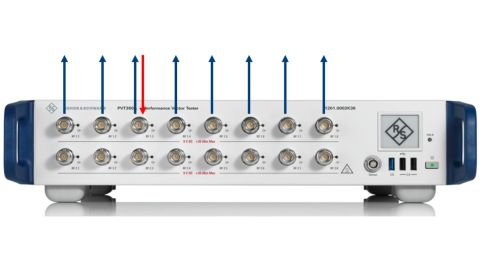

내부 스위치 매트릭스 R&S®PVT360A Switch Matrix는 뛰어난 유연성을 제공하며 리소스 이용률을 극대화합니다. R&S®PVT360A는 복수의 DUT 또는 멀티포트 기기의 테스트를 위해 다수의 RF 포트를 제공하기 때문에 외부 스위치 매트릭스가 필요하지 않습니다. 옵션으로 제공되는 두 대의 신호 발생기는 최대 8개 RF 출력 포트를 통해 신호를 각각 전송할 수 있습니다. 신호 분석 경로는 8개 RF 입력 포트 중 하나에 할당할 수 있습니다. 낮은 스위칭 시간으로 빠른 순차 측정이 가능합니다. |
|
내부 스위치 매트릭스스마트 채널 R&S®PVT-K108 Smart Channel 옵션은 R&S®PVT360A를 최대 8개의 서브 기기로 가상 분할합니다. 가상으로 조합된 신호 발생기와 분석기는 서로 독립적으로 컨트롤할 수 있습니다. 발생기와 분석기 하드웨어를 가상 기기 간 공유하는 동시에 프로세싱과 계산을 병렬 실행하여 이용률과 속도를 극대화합니다. |

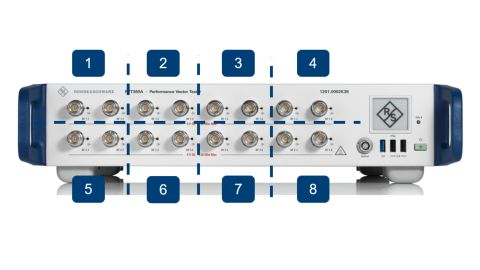

서브 기기 8대로 스마트 채널 옵션 사용 |

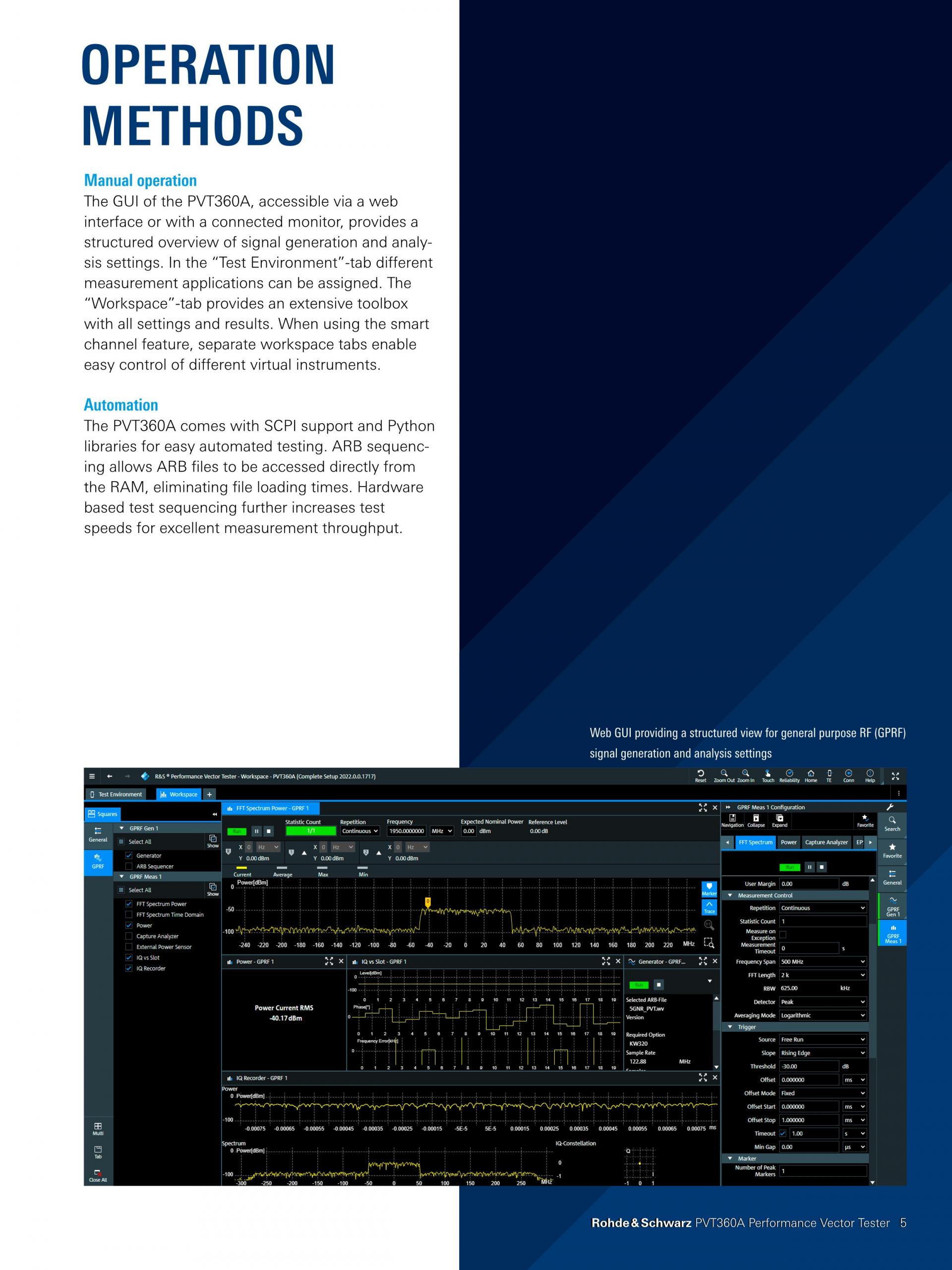

수동 운용 및 자동 운용 R&S®PVT360A GUI는 웹 인터페이스 또는 연결된 모니터를 통해 접속할 수 있으며 이를 통해 신호 발생 설정 및 분석 설정을 체계적으로 확인할 수 있습니다. R&S®PVT360A는 SCPI를 기본 지원하며 자동화 테스트를 쉽게 수행할 수 있는 Python 라이브러리를 제공합니다. ARB 시퀀싱을 통해 RAM에서 ARB 파일을 직접 액세스할 수 있어 파일 로드 시간이 필요하지 않습니다. 하드웨어 기반 테스트 시퀀싱은 테스트 속도를 더욱 단축하므로 측정 처리량을 더욱 높여줍니다. |
|

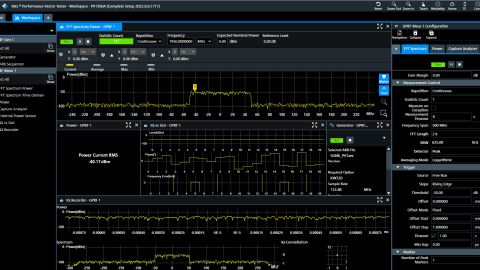

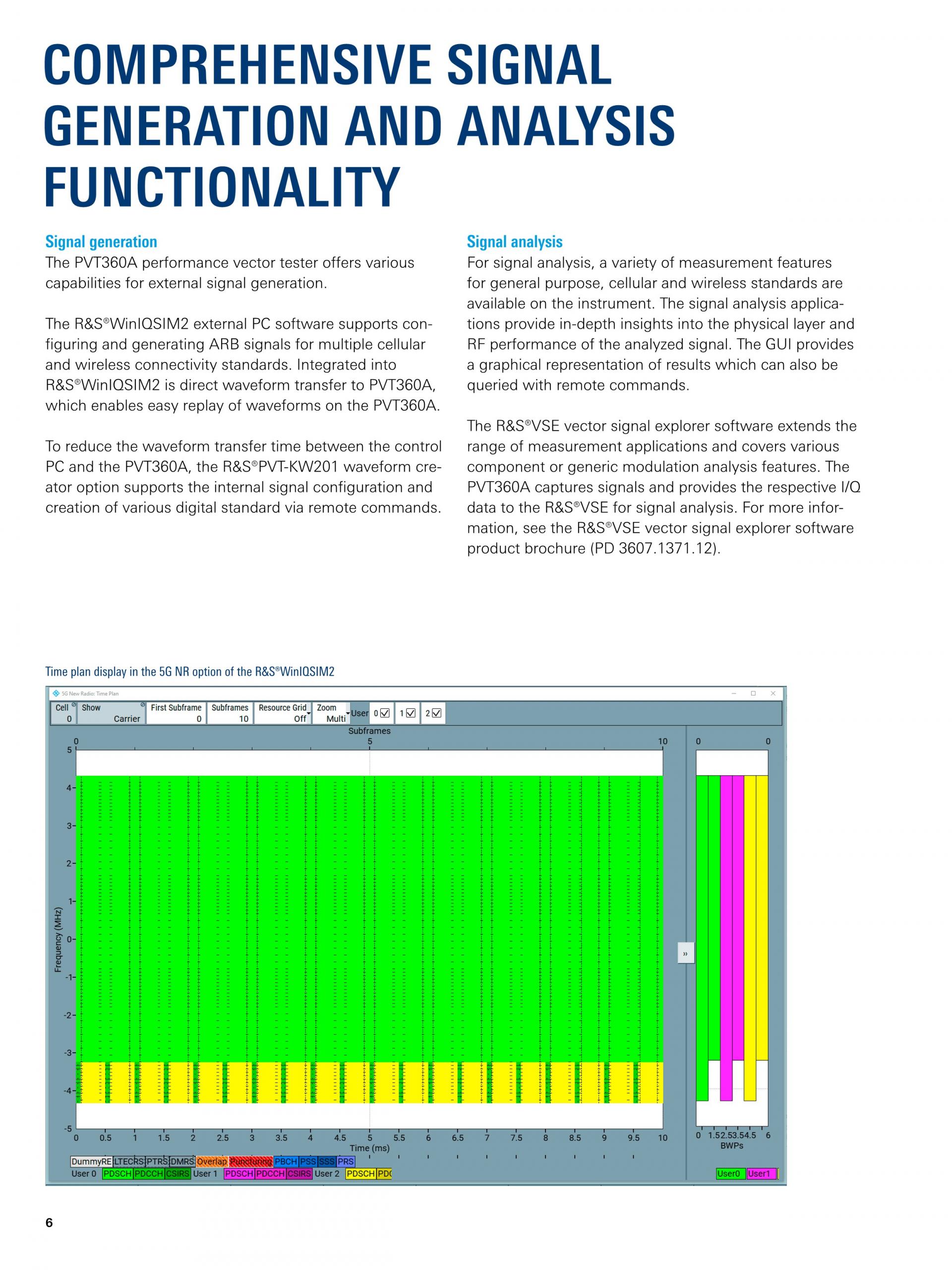

웹 GUI를 통해 GPRF(General Purpose RF) 신호 발생 및 분석 설정을 체계적으로 확인할 수 있습니다포괄적인 신호 발생 기능과 분석 기능 R&S®WinIQSIM2 외부 PC 소프트웨어는 복수의 Cellular 표준 및 무선 연결 표준에 관한 ARB 신호의 구성 및 발생을 지원합니다. 범용 측정 기능과 Cellular 표준 및 무선 표준에 관한 다양한 측정 기능을 사용해 신호 분석을 수행할 수 있습니다. 신호 분석 애플리케이션은 물리 계층과 분석된 신호의 RF 성능에 대한 정보를 제공합니다. 내부 GUI 또는 R&S®VSE 소프트웨어는 결과를 그래픽으로 표시해줍니다. |
|

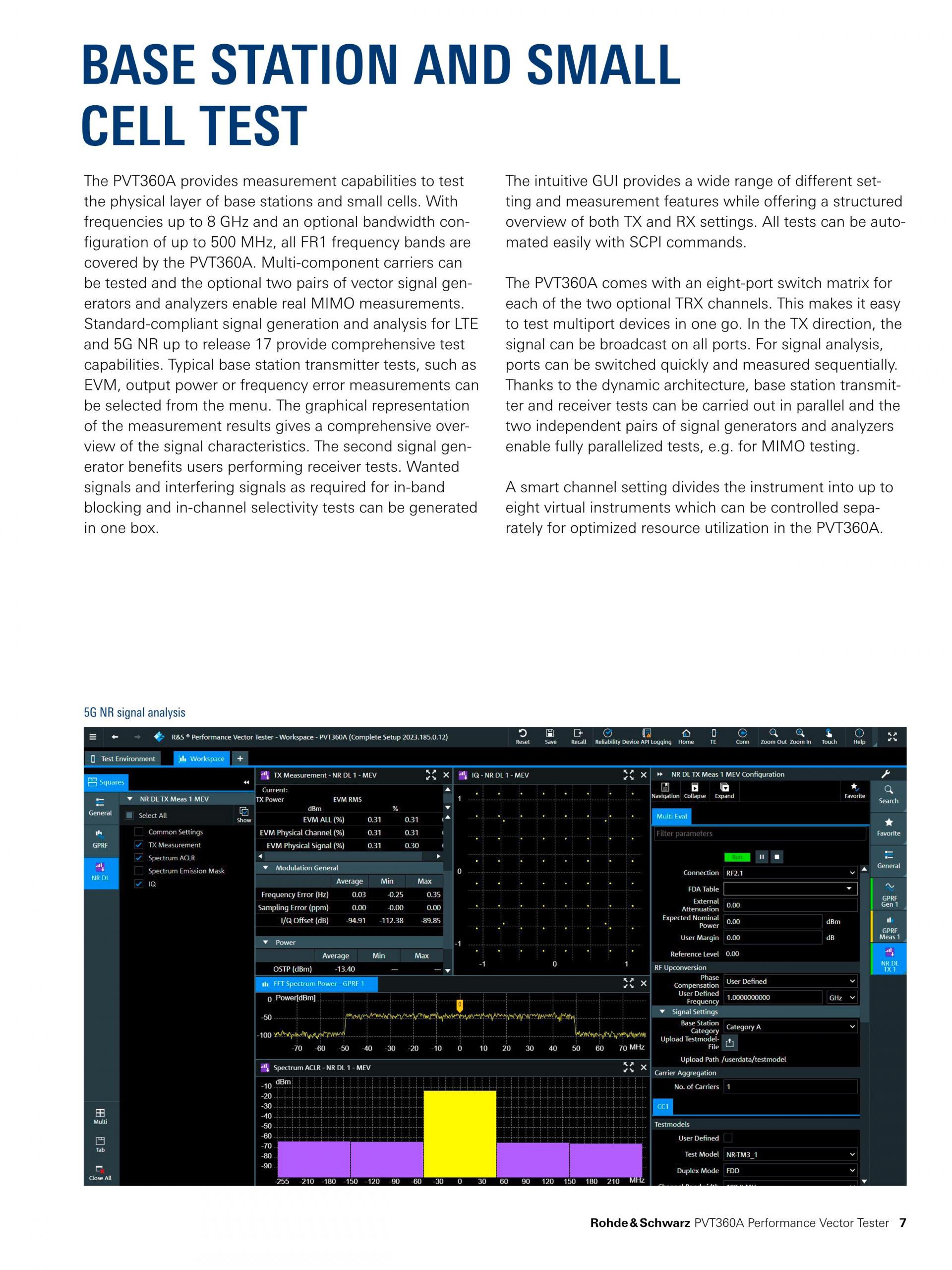

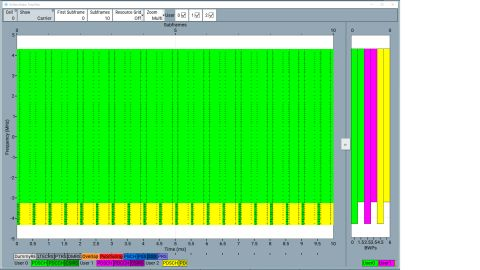

R&S®WinIQSIM2 외부 PC 소프트웨어에서 5G NR 옵션의 타임 플랜 표시기지국 및 스몰셀 테스트 R&S®PVT360A는 기지국과 스몰셀의 물리 계층을 테스트하기 위한 측정 기능을 제공합니다. 최대 8 GHz 주파수와 500 MHz 대역폭으로 모든 FR1 주파수 대역에 대응합니다. 5G NR Release 15 및 16에 적합한 신호 발생 및 분석 기능으로 일반적인 기지국 송신기 및 수신기 테스트를 지원하는 포괄적인 테스트 기능을 제공합니다. |
|

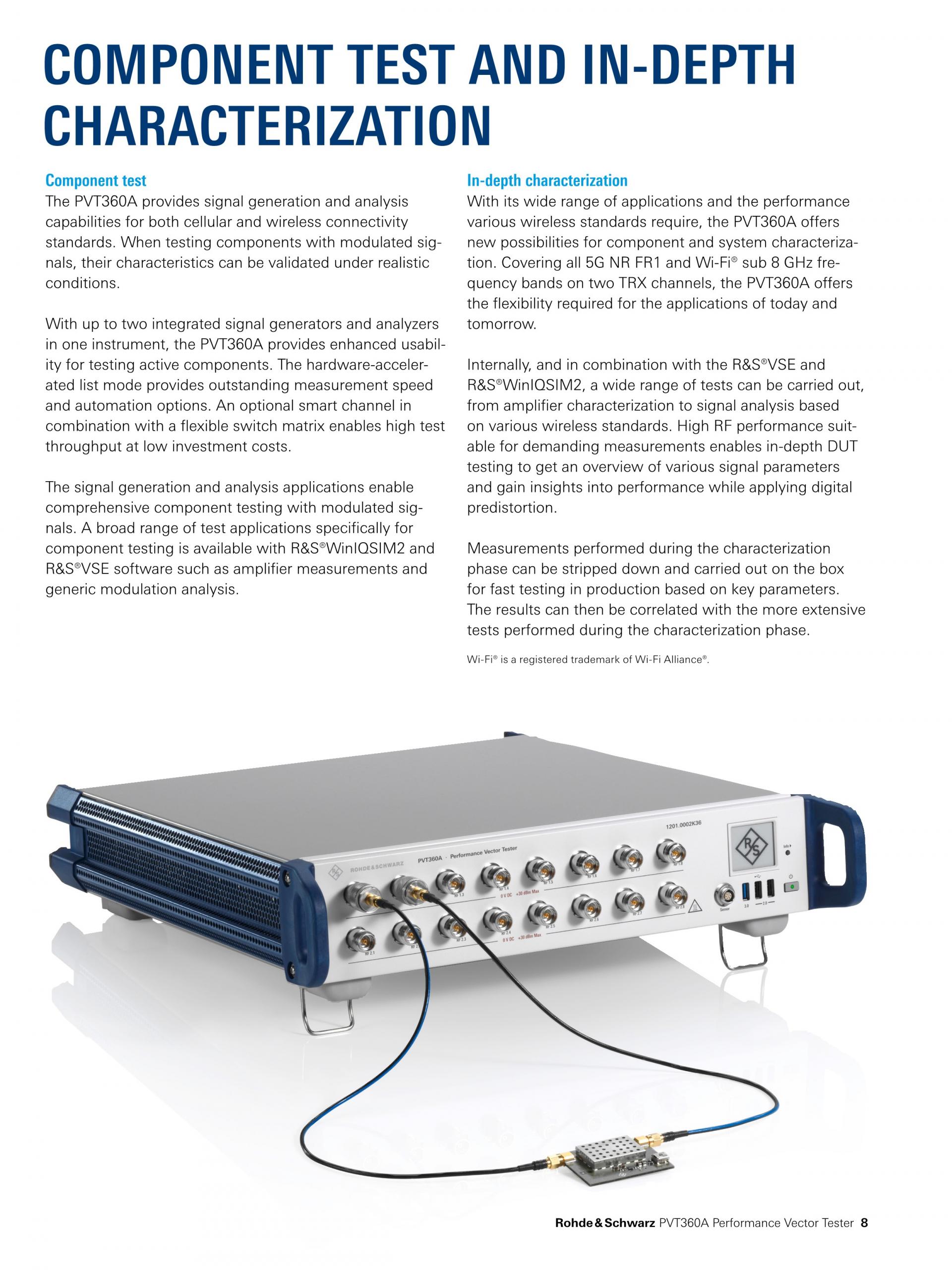

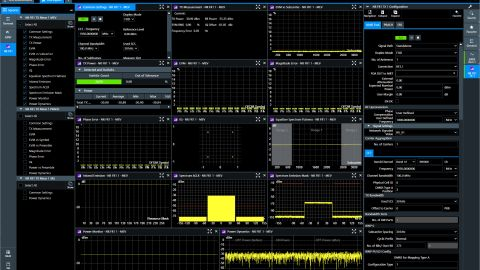

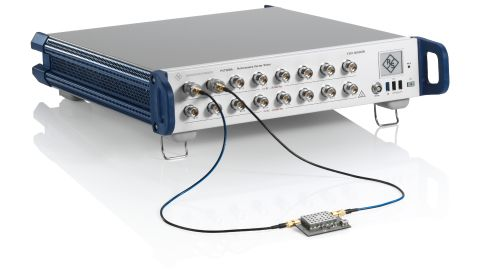

5G NR 신호 분석컴포넌트 테스트 및 상세 특성분석 신호 발생 및 분석 애플리케이션을 사용해 변조 신호를 이용하는 포괄적인 컴포넌트 테스트를 수행할 수 있습니다. R&S®WinIQSIM2 및 R&S®VSE 소프트웨어는 컴포넌트 테스트를 위한 광범위한 테스트 애플리케이션을 지원합니다. 증폭기 특성분석부터 무선 표준에 기반한 신호 분석까지, 다양한 테스트를 수행할 수 있습니다. 까다로운 측정에 대응하는 우수한 RF 성능으로 다양한 신호 파라미터에 대한 DUT 심층 테스트를 진행하는 동시에 성능을 파악할 수 있습니다. |
|
생산 환경의 테스트 성능 향상 R&S®PVT360A는 다양한 방법으로 병렬 실행 테스트와 최적의 리소스 이용률을 달성합니다.R&S®PVT360A는 2 x 8포트 스위치 매트릭스와 결합된 스마트 채널 기능으로 신호 발생기 하드웨어 리소스를 공유하는 서브 기기로 가상 분할됩니다. 최대 2개의 TRX 테스트 측정을 병렬 실행할 수 있으며, 더 많은 DUT 또는 포트가 연결된 경우에는 자동화된 리소스 스케줄링으로 테스트를 병렬 실행할 수 있습니다. |

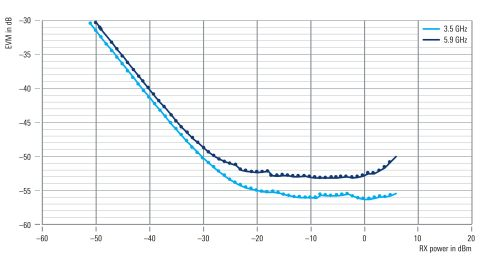

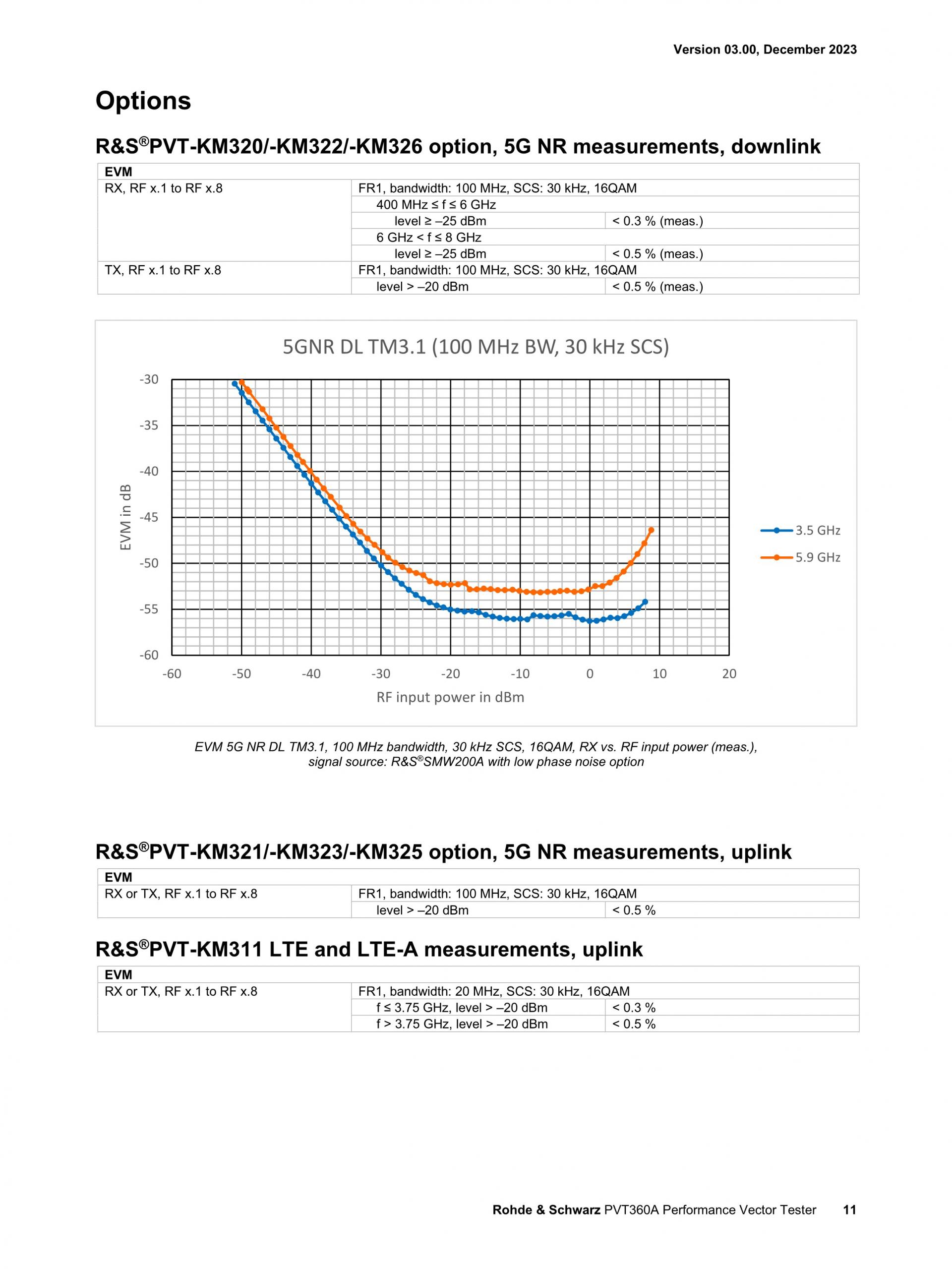

5G NR DL 신호 TM 3.1의 측정 EVM 대역폭: 100 MHz, 서브캐리어 스페이싱:30 kHz, 변조:16 QAM. 사용: R&S®PVT360A 분석기 및 R&S®SMW200A Vector Signal Generator(신호 소스). |
