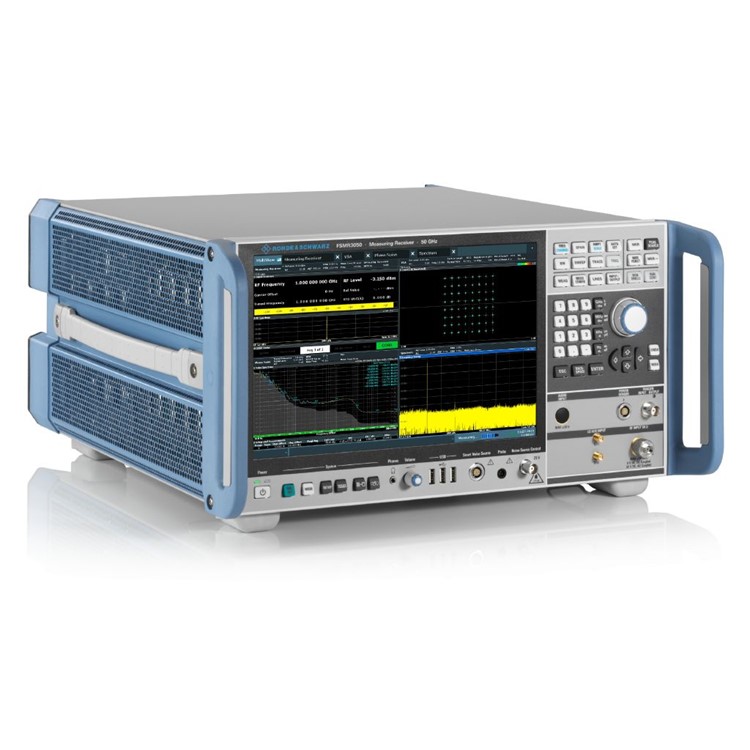

ROHDE & SCHWARZ FSMR3000 측정 수신기
가격문의(상세정보 참조)

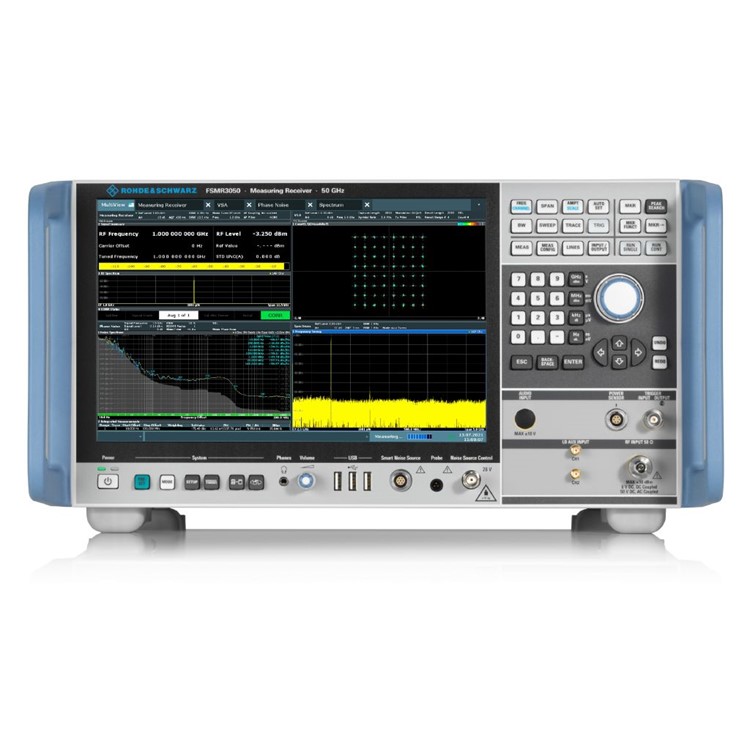

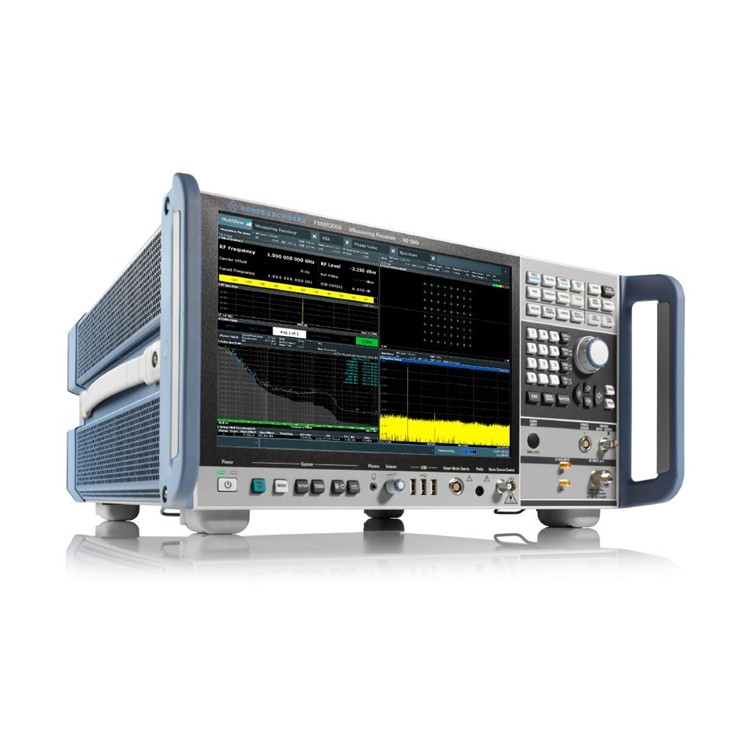

ROHDE & SCHWARZ FSMR3000 측정 수신기

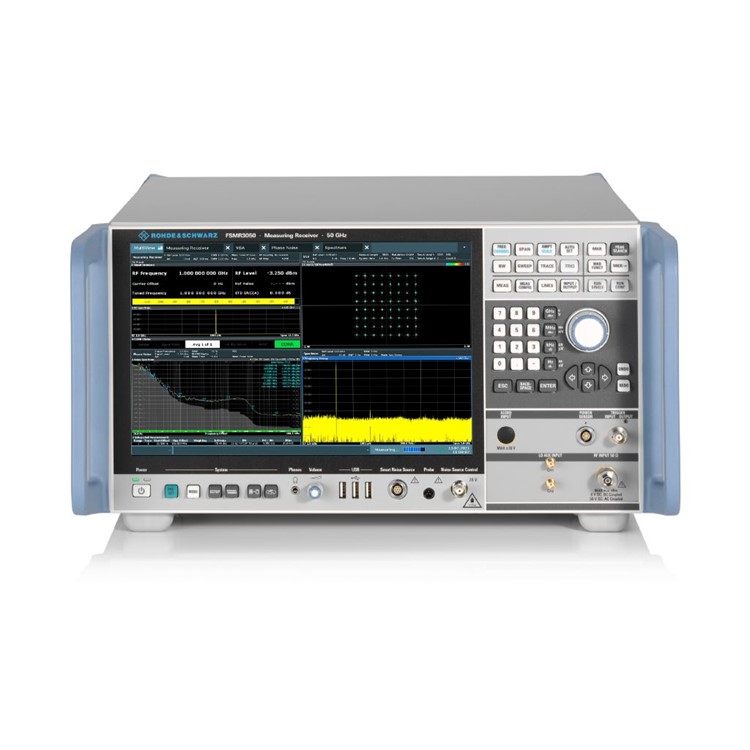

ROHDE & SCHWARZ FSMR3000 MEASURING RECEIVER

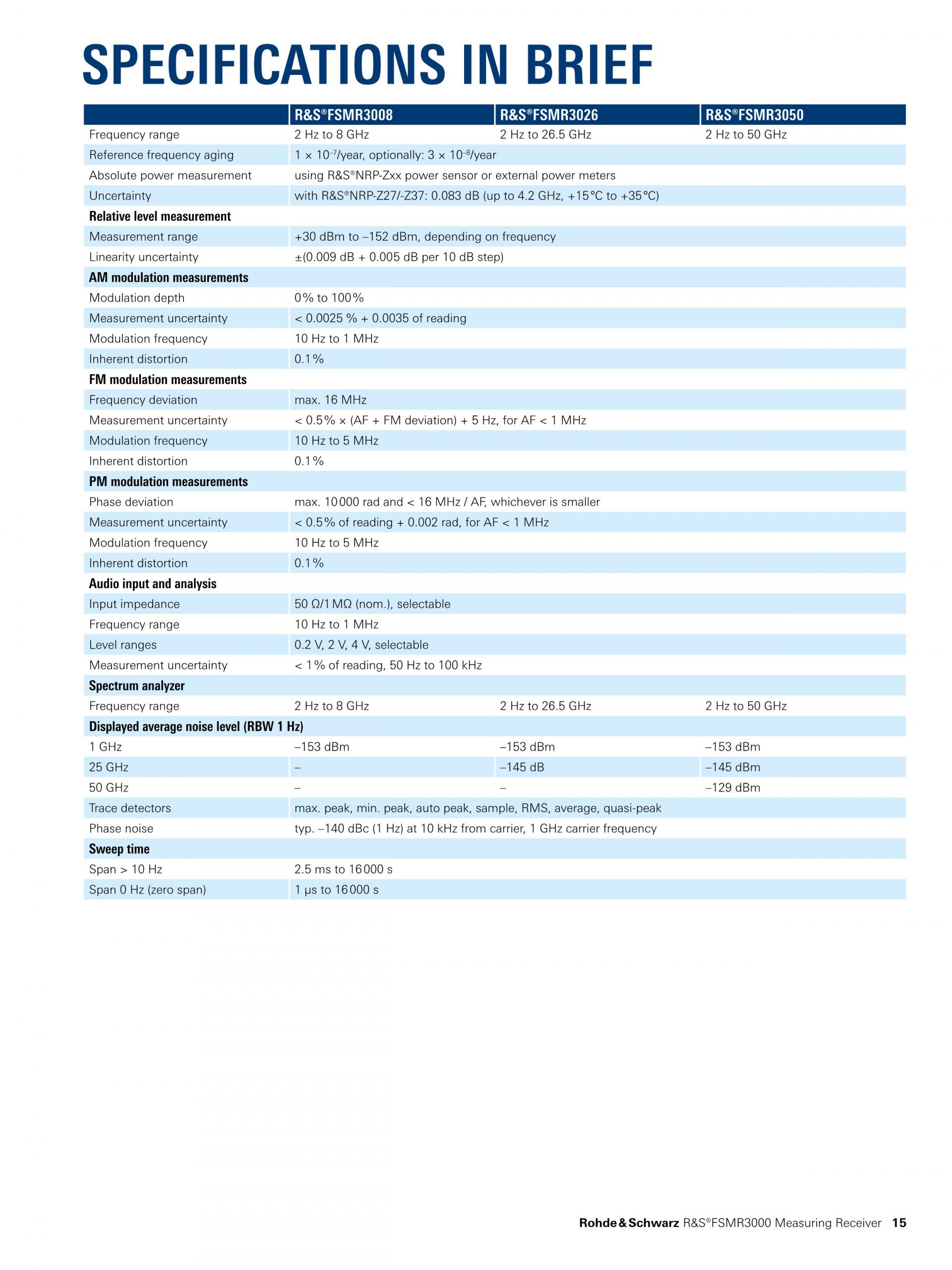

- 주파수 대역 2 Hz ~ 8/26.5/50 GHz
- –152 dBm ~ +30 dBm의 넓은 레벨 측정 범위를 지원하는 매우 정확한 레벨 교정기
- AM/FM/PM 및 디지털 변조 분석기
- 최대 80 MHz 분석 대역폭의 고급 신호 및 스펙트럼 분석기

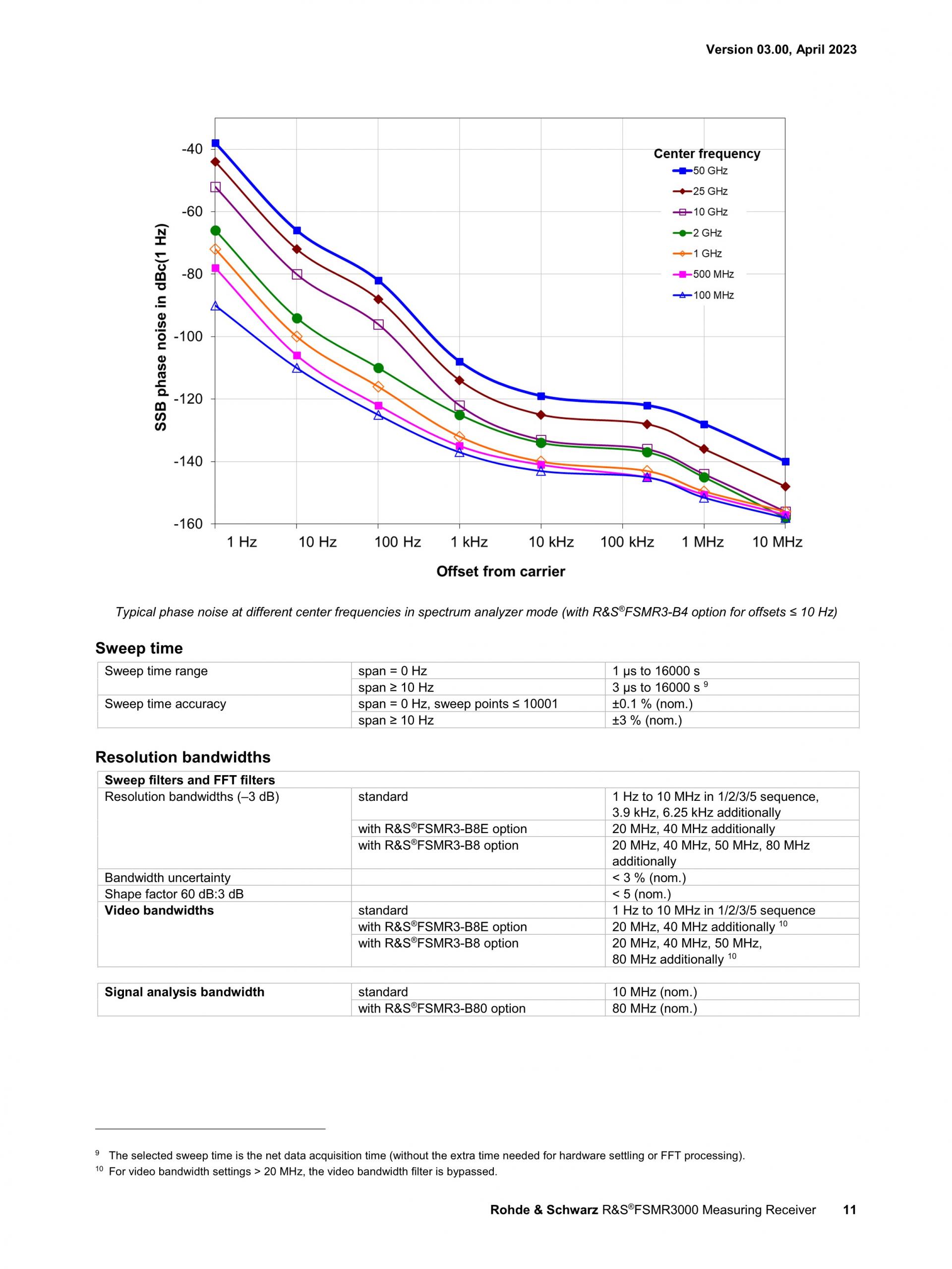

- 교차 상관관계의 하이엔드 위상 노이즈 분석기, 10 kHz 오프셋(1 GHz)에서 typ. –163 dBc/Hz
클릭 하시면 이동합니다.
로데 슈바르즈 ・ ROHDE & SCHWARZ
FSMR3000
측정수신기
FSMR3000 MEASURING RECEIVER
신호 발생기 및 감쇠기의 교정 및 성능 점검
R&S®FSMR3000 측정 수신기는 신호 발생기와 고정/조절 가능 감쇠기에 대한 일체의 교정 및 성능 점검 기능을 탑재한 솔루션입니다.
R&S®FSMR3000은 기기 한 대로 신호 발생기와 감쇠기를 교정하는 Microwave 측정 수신기입니다. 이 수신기에서 가장 중요한 기능은 TRFL(Tuned RF Level) 측정, 레벨 측정, 아날로그 변조, 스펙트럼 분석입니다. 그 외에도 R&S®FSMR3000에 스펙트럼 분석기를 이용한 표준 위상 노이즈 테스트를 보완하는 하이엔드 위상 노이즈 테스트를 위해 강력한 하드웨어를 장착할 수 있습니다. 또한, 디지털 및 아날로그 변조 신호 분석, 80 MHz 분석 대역폭, 펄스 및 VOR/ILS 신호 분석 기능을 제공합니다. R&S®FSMR은 교정의 복잡성을 줄이기 위해 싱글 박스 기기로 설계되었습니다.

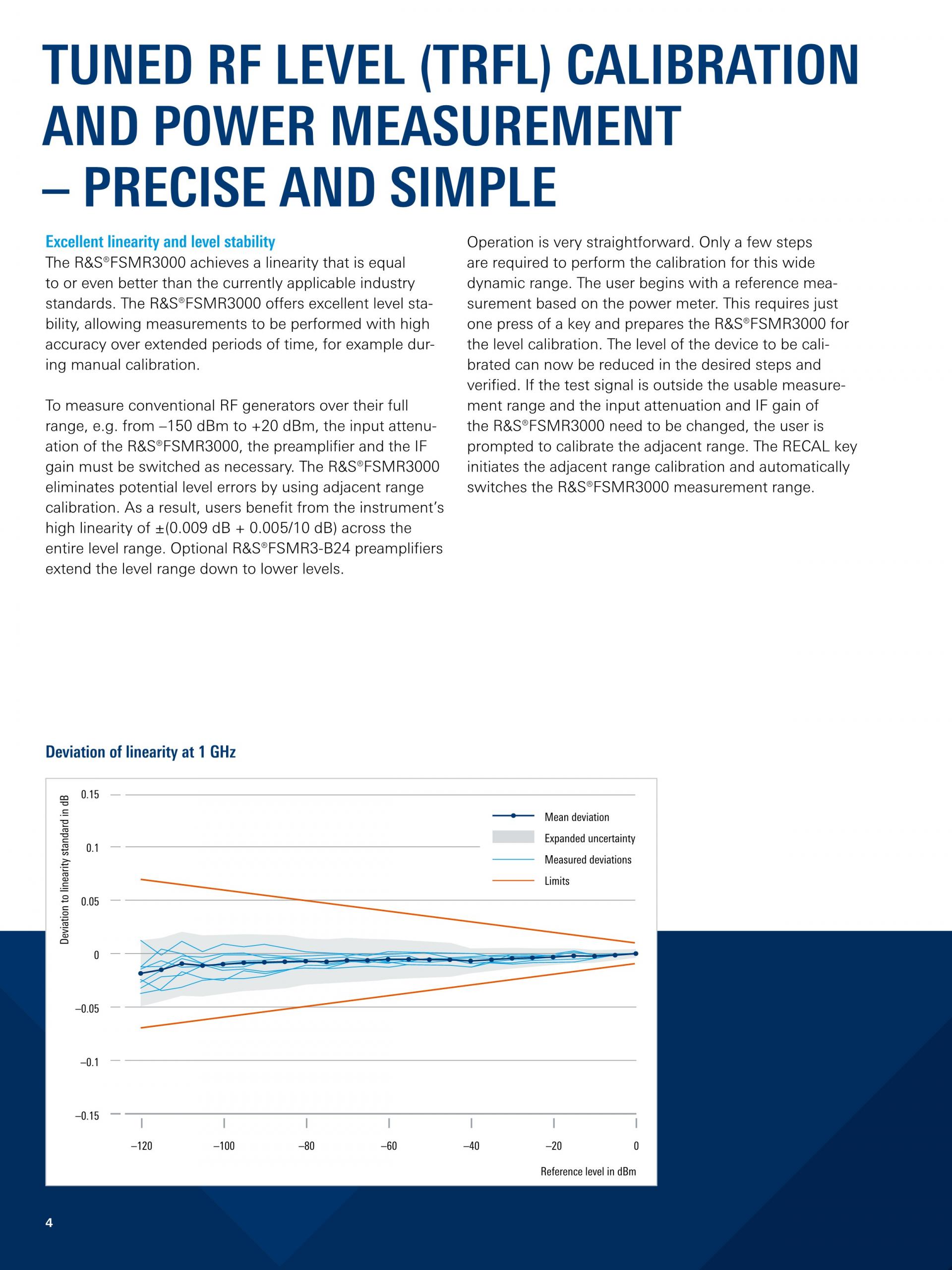

TRFL(Tuned RF Level) 교정 및 전력 측정
R&S®FSMR3000은 인접 대역 보정을 이용하여 레벨 오류의 가능성을 제거합니다. 따라서 전체 레벨 범위에서 (0.009 dB ± 0.005 dB/10 dB 스텝) 미만의 높은 선형성을 활용할 수 있습니다. |
|

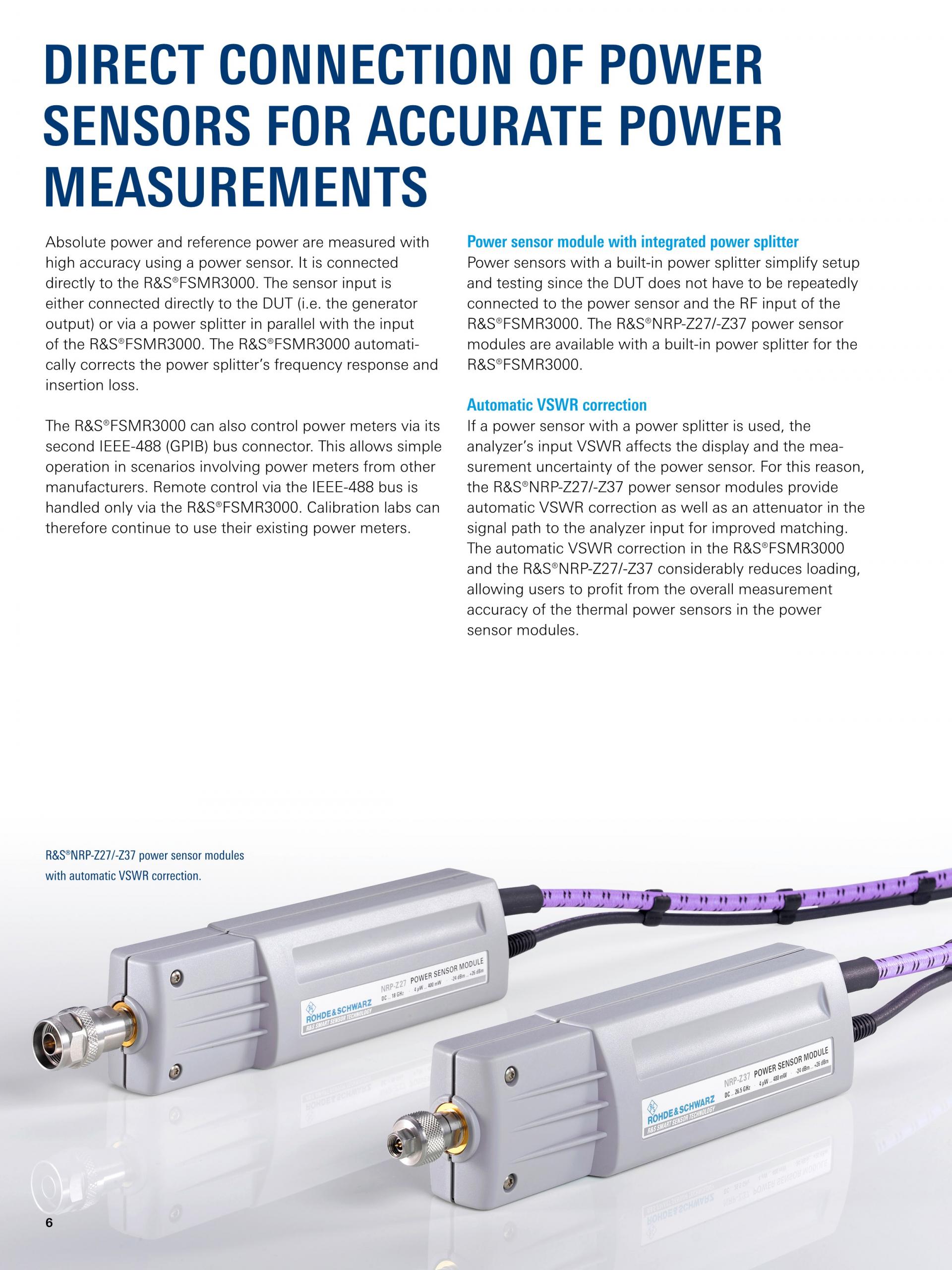

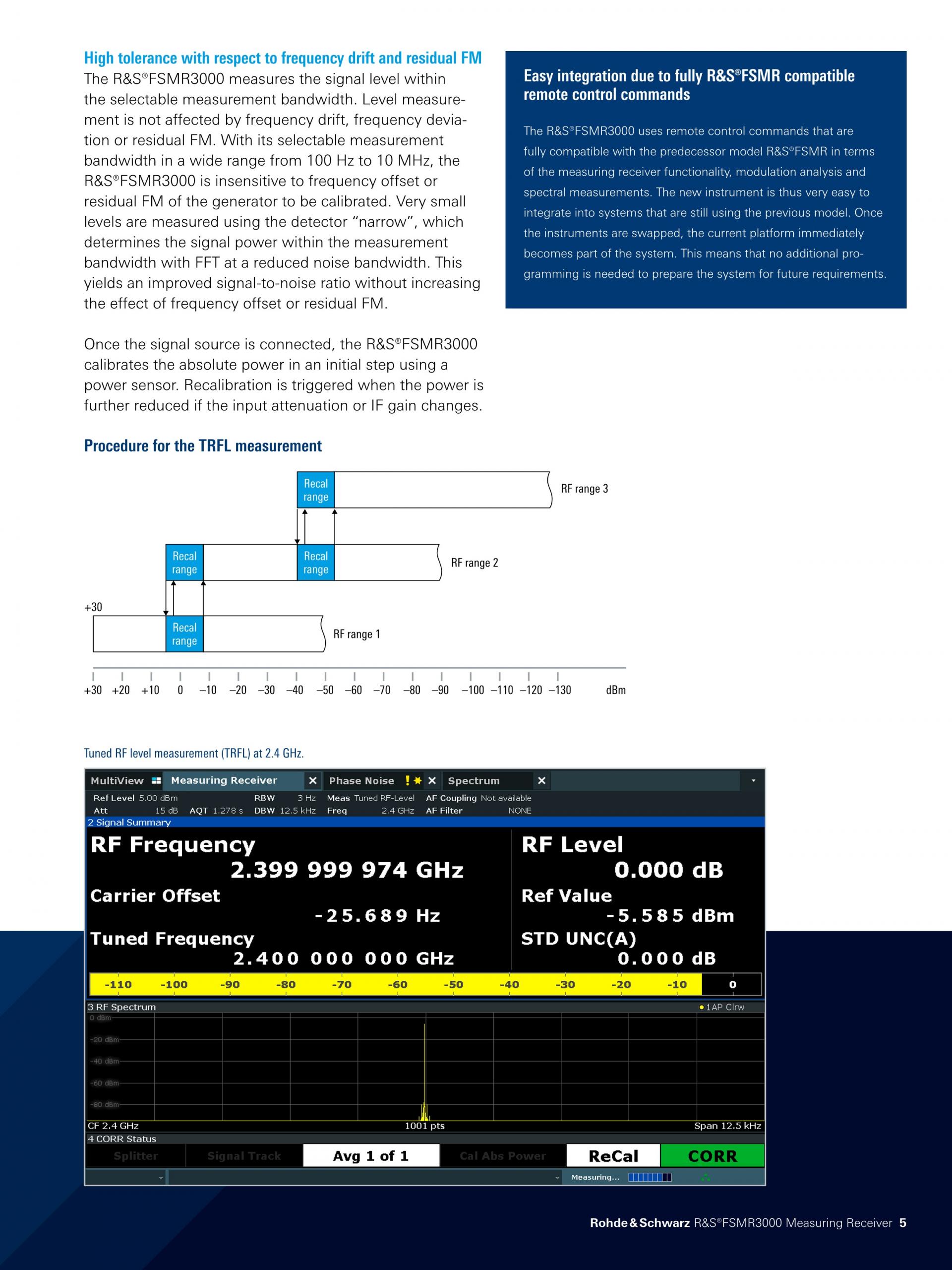

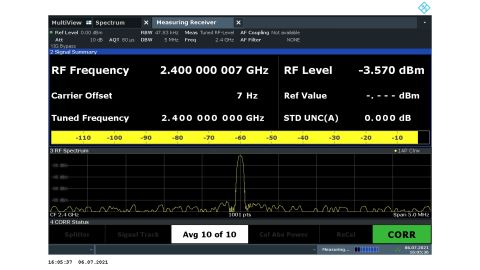

2.4 GHz에서 TRFL(Tuned RF Level) 측정 파워 센서를 직접 연결하여 정확한 전력 측정

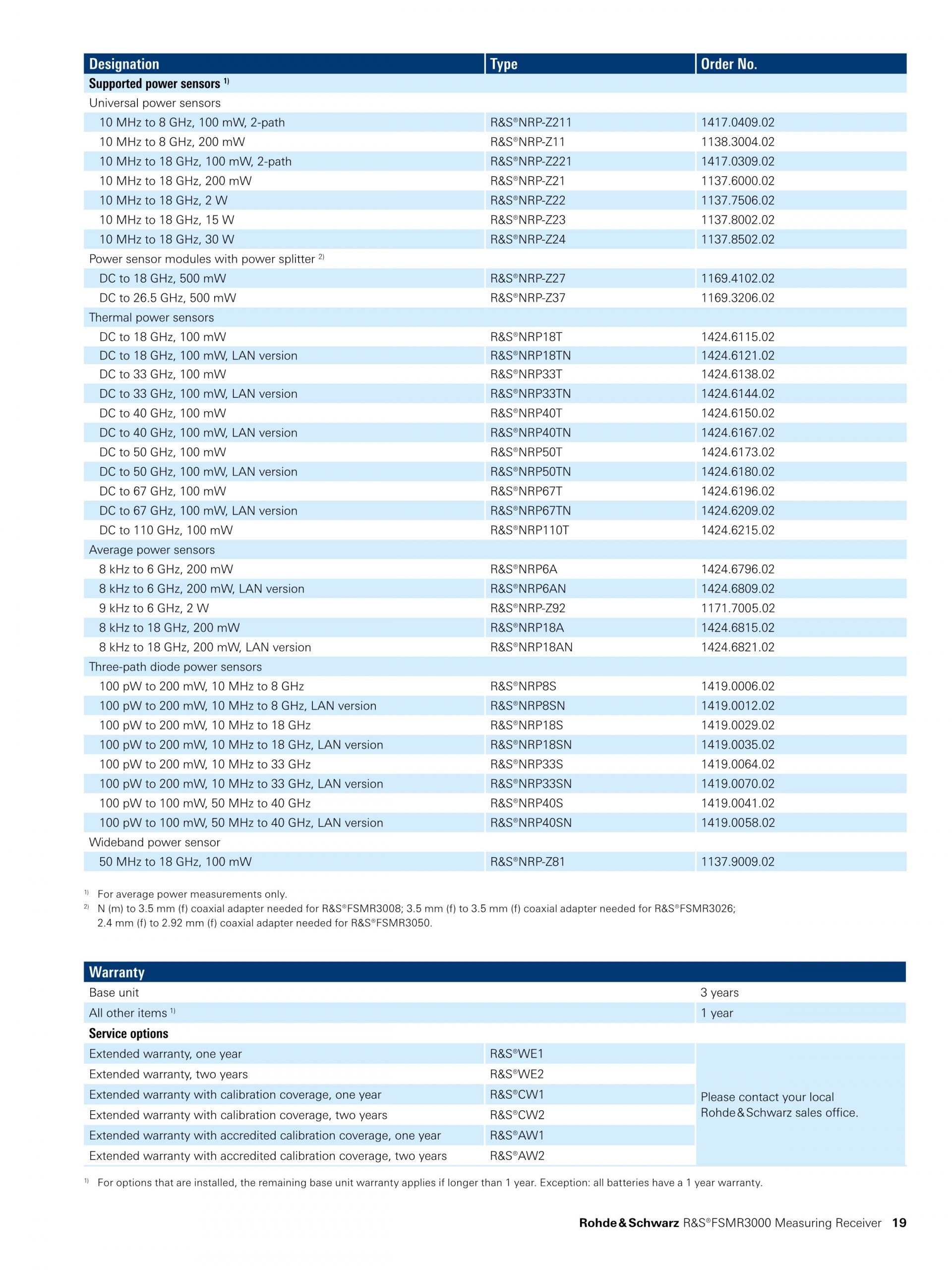

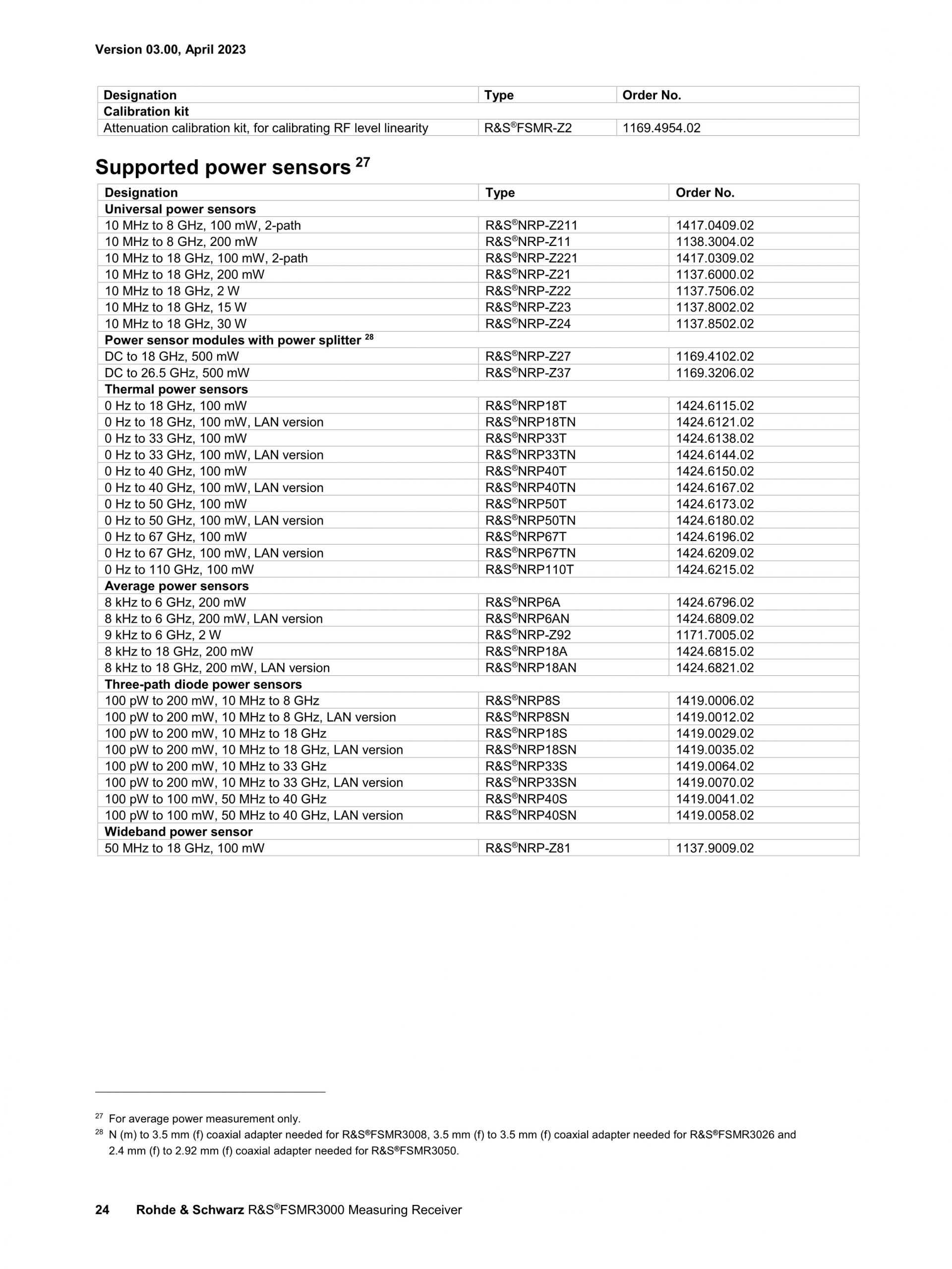

R&S®NRP50T는 DC부터 50 GHz까지 전체 주파수 대역을 지원하며 파워 센서에 전력 분배기가 탑재되어 있어 DUT를 파워 센서와 R&S®FSMR3000의 RF 입력에 반복적으로 연결하지 않아도 되므로 셋업과 테스트를 간단히 수행할 수 있습니다. R&S®NRP-Z27/-Z37 Power Sensor Module은 R&S®FSMR3000용 기본 탑재 전력 분배기와 함께 사용할 수 있습니다. |

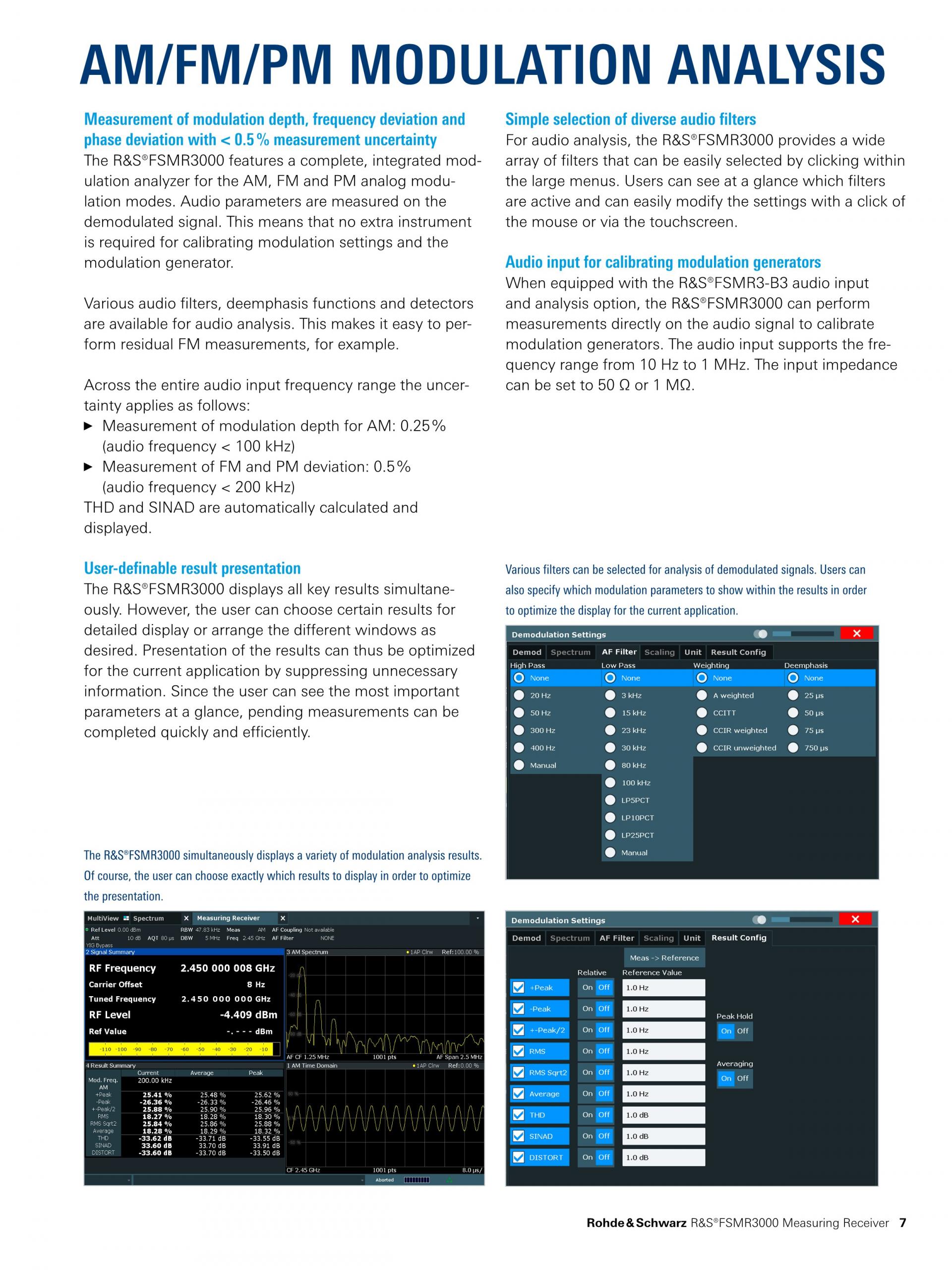

AM/FM/PM 변조 분석

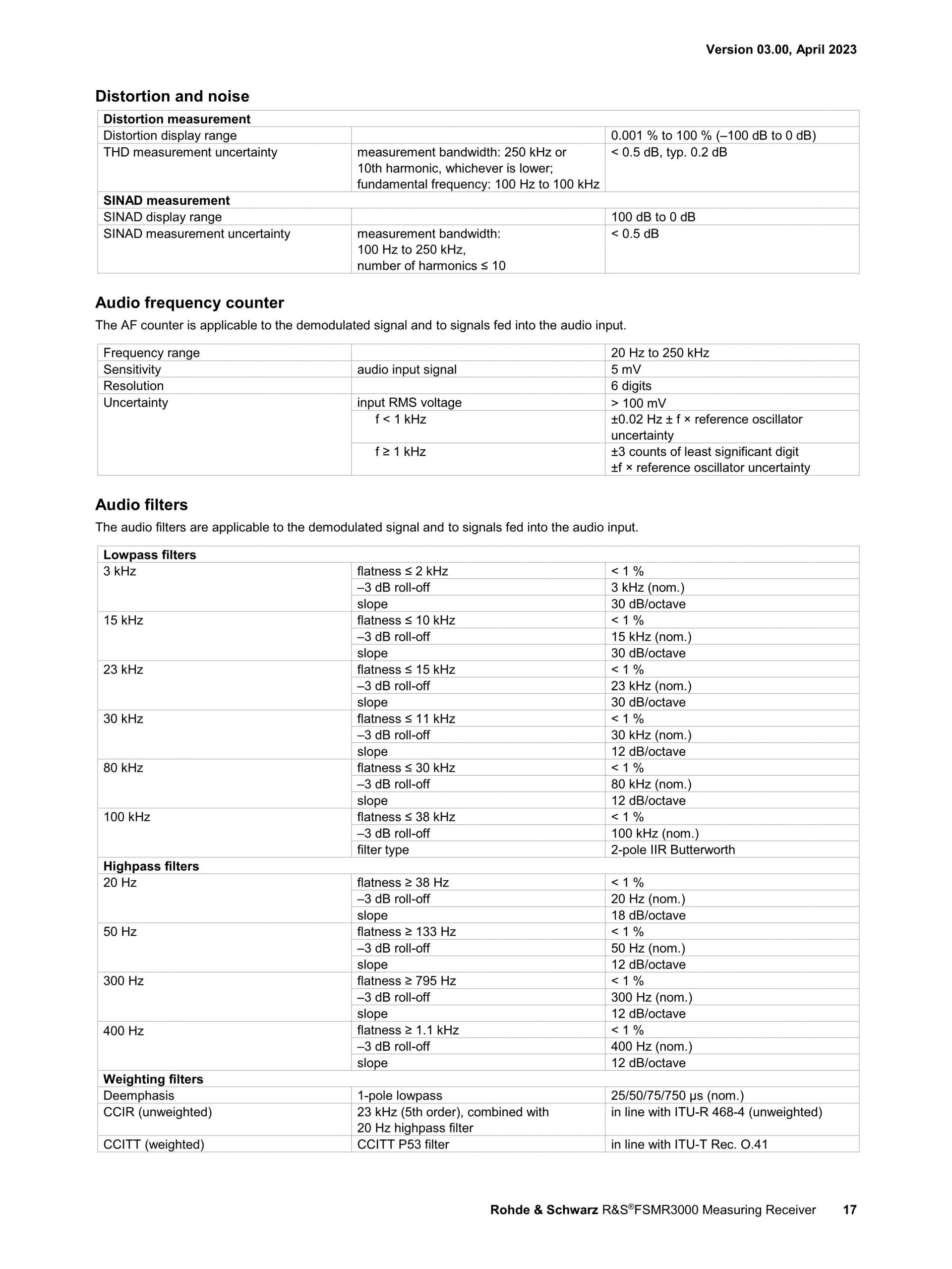

R&S®FSMR3000에는 AM, FM, PM 아날로그 변조 모드를 위한 완전한 일체형 변조 분석기가 탑재되어 있습니다. 오디오 파라미터는 복조된 신호에서 측정됩니다. 오디오 분석을 위해 다양한 오디오 필터, 디엠퍼시스 기능 및 검출기를 사용할 수 있습니다. |
|

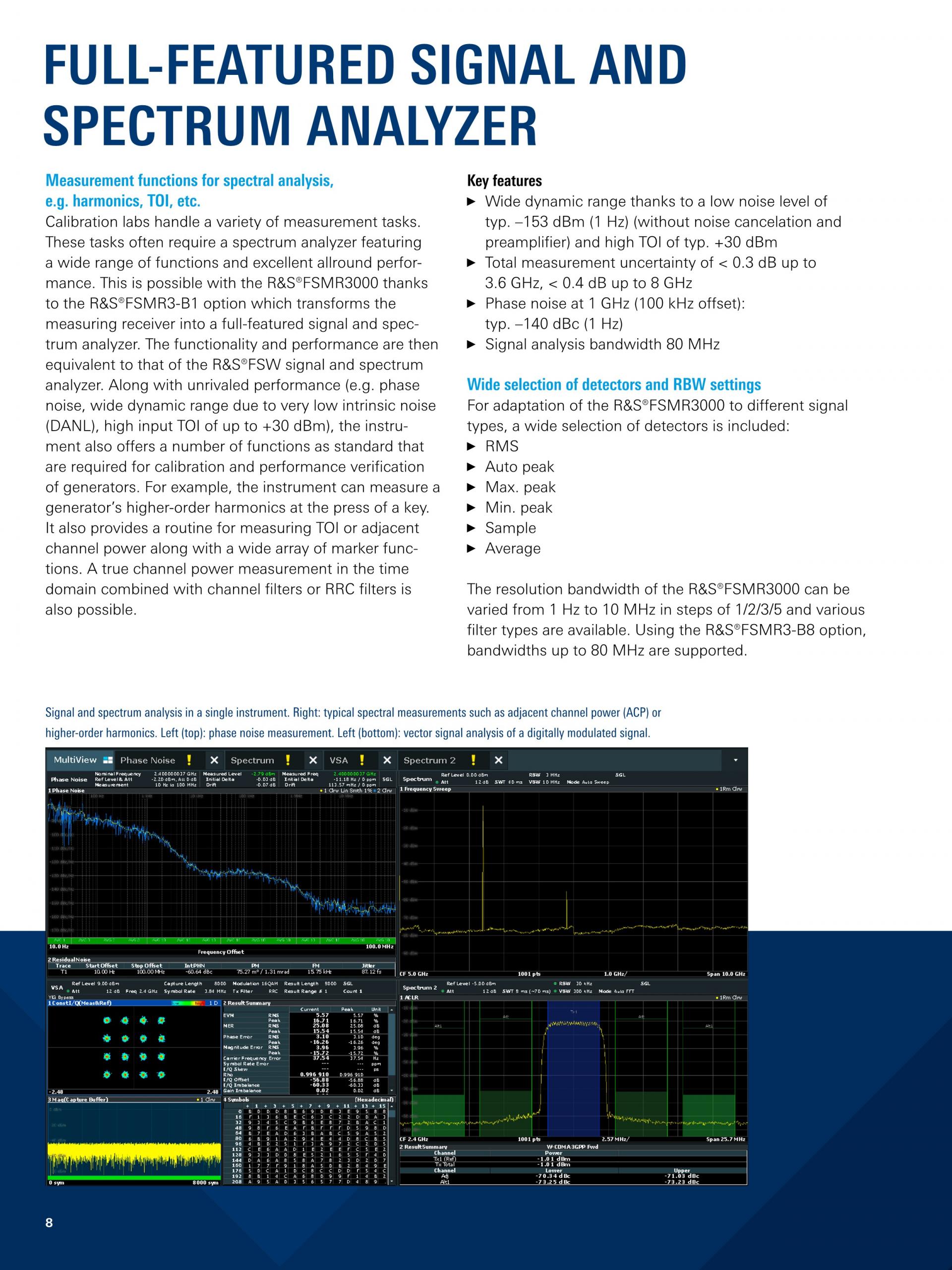

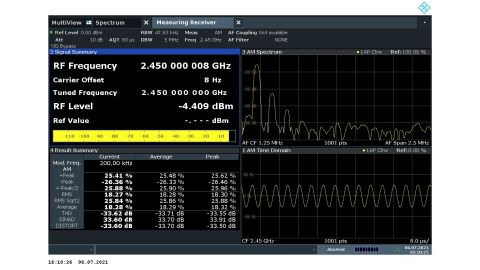

결과 요약, 스펙트럼, 시간 도메인 보기를 포함한 AM 변조 분석 고급 신호 및 스펙트럼 분석기

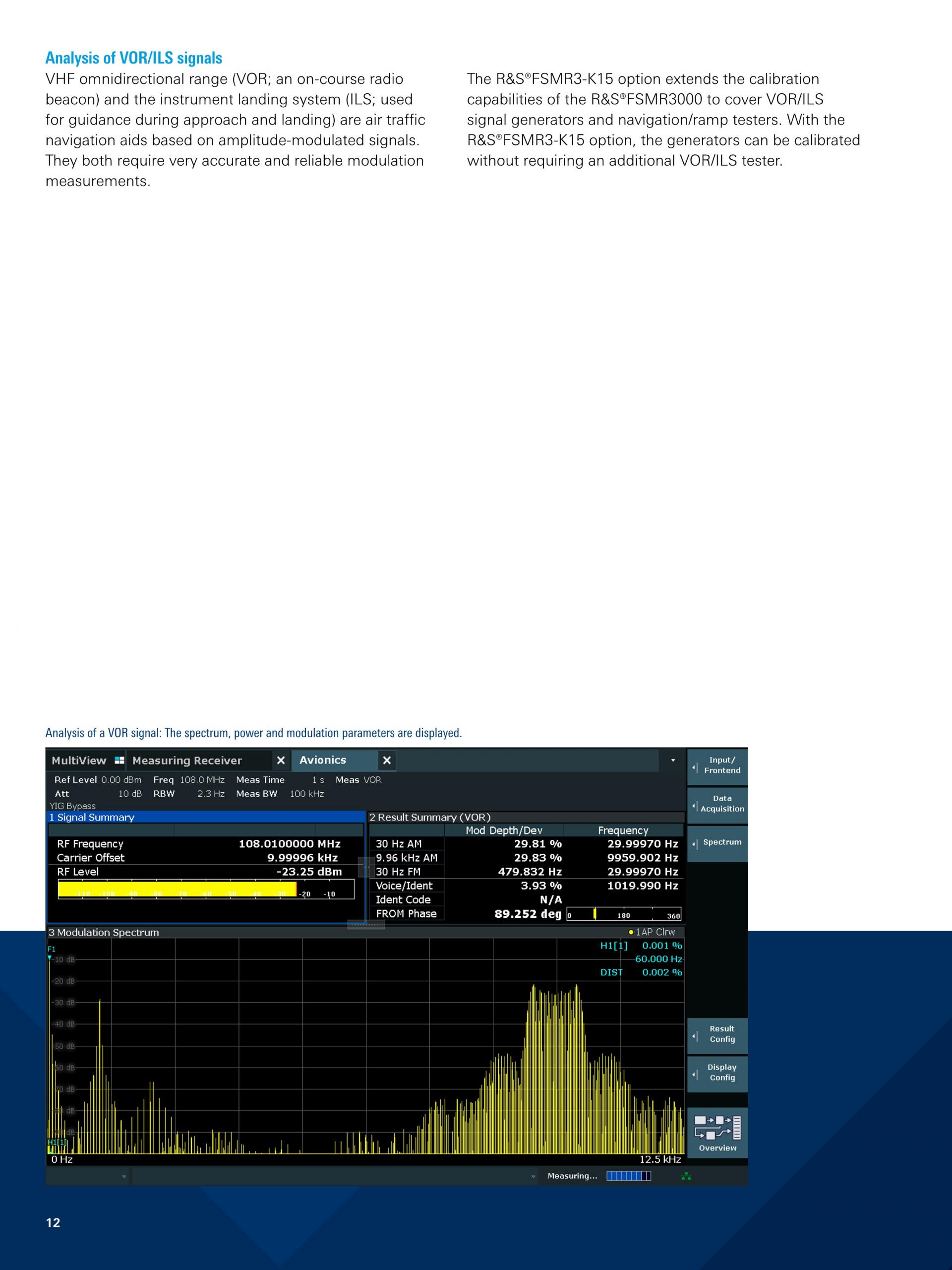

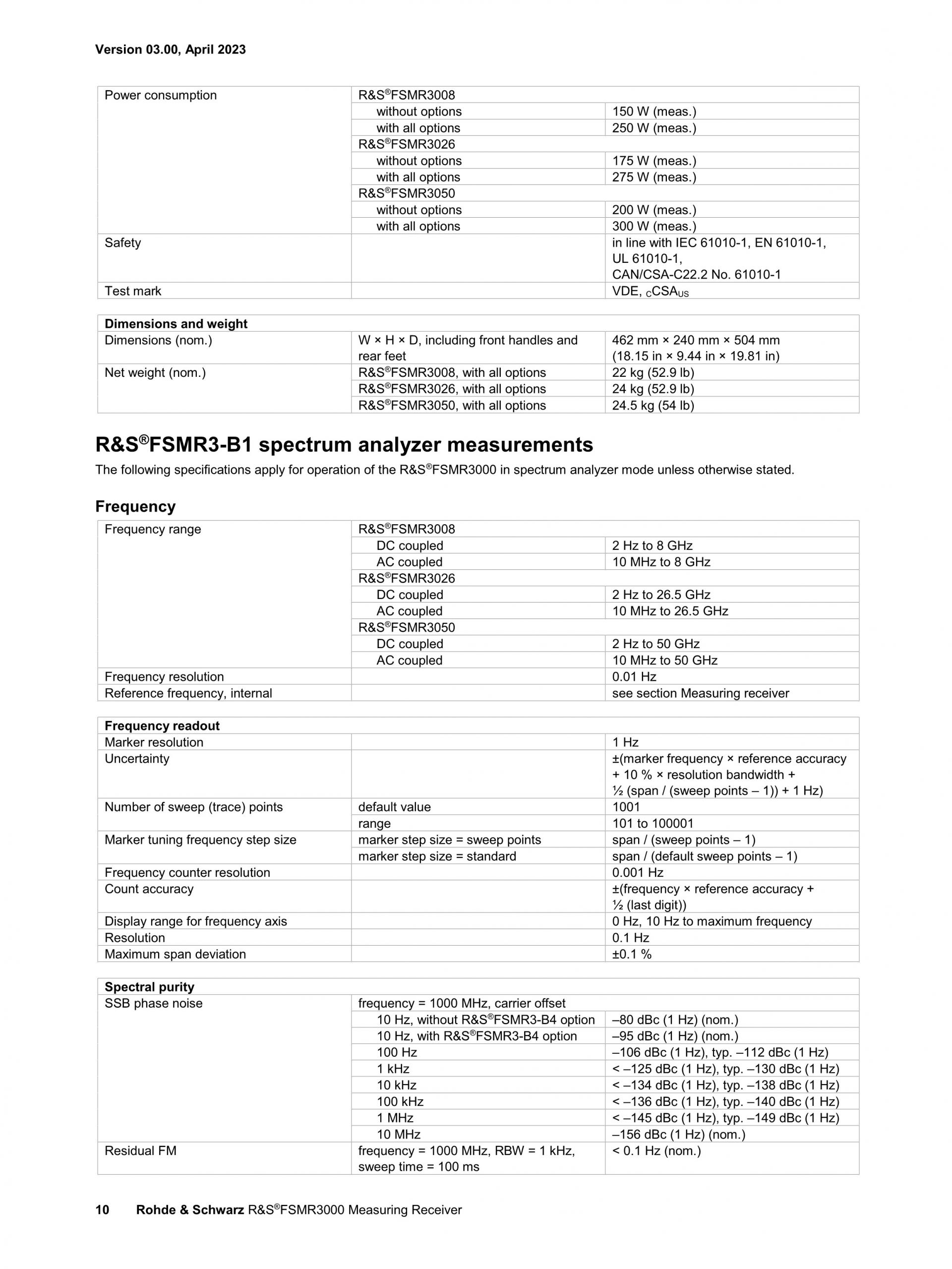

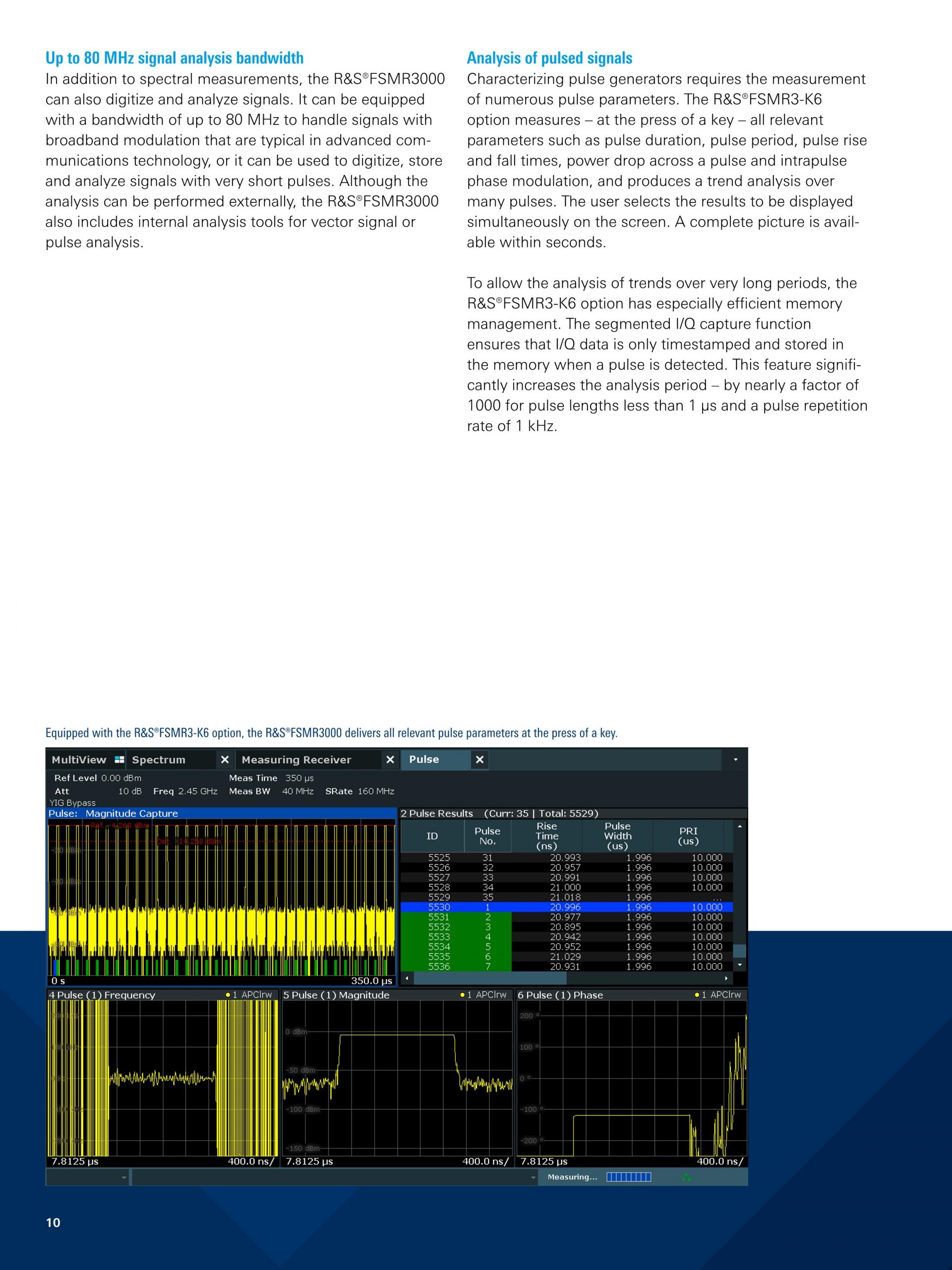

측정 수신기와 함께 R&S®FSMR3-B1 옵션을 사용할 경우 고급 신호 및 스펙트럼 분석기로 활용하여 TOI, 고차 하모닉, 노이즈 지수 또는 위상 노이즈를 측정할 수 있습니다. 스펙트럼 측정 외에도 80 MHz 디지털 변조 신호, 펄스 또는 VOR/ILS 신호를 분석할 수 있습니다. |
|

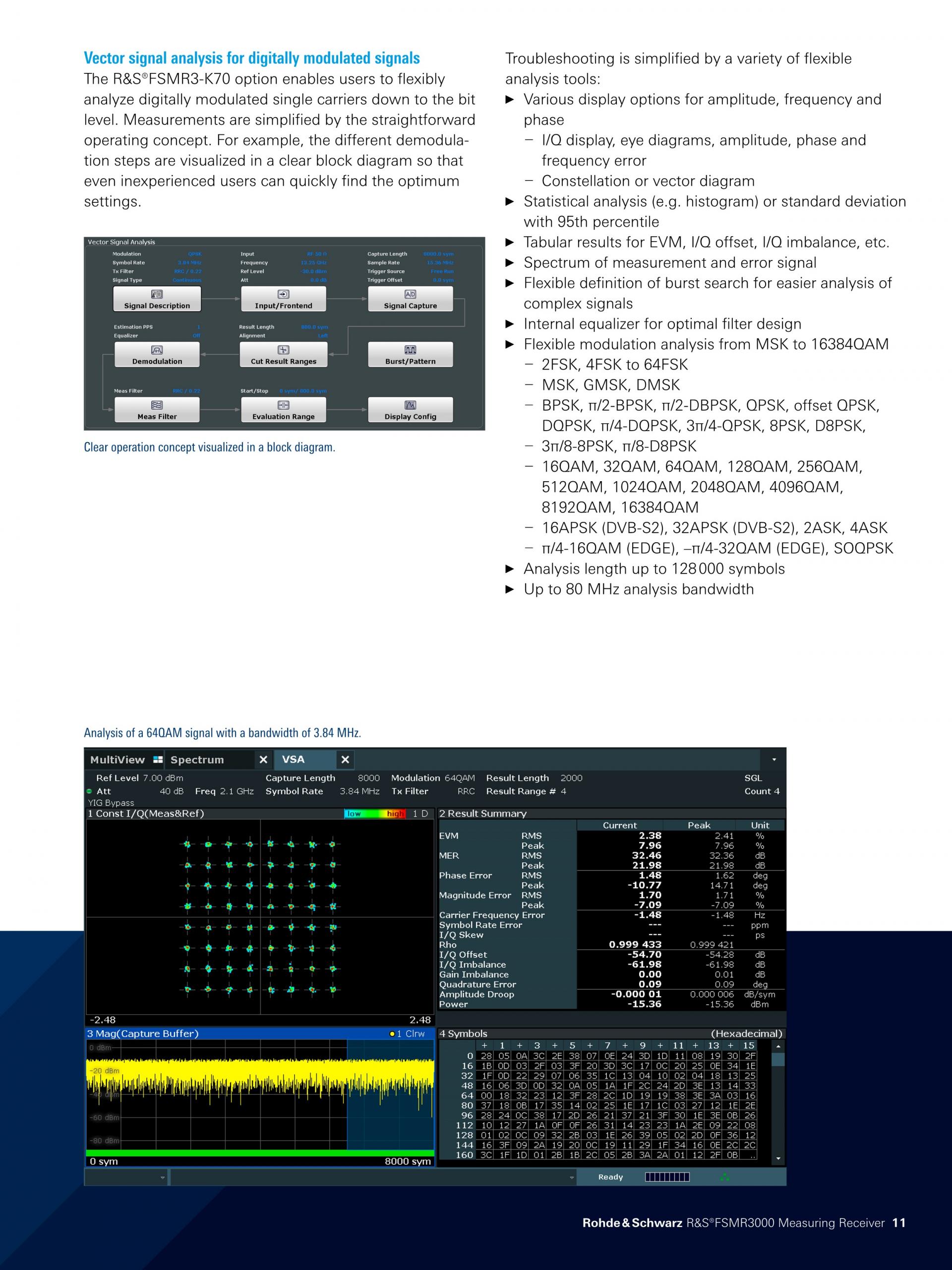

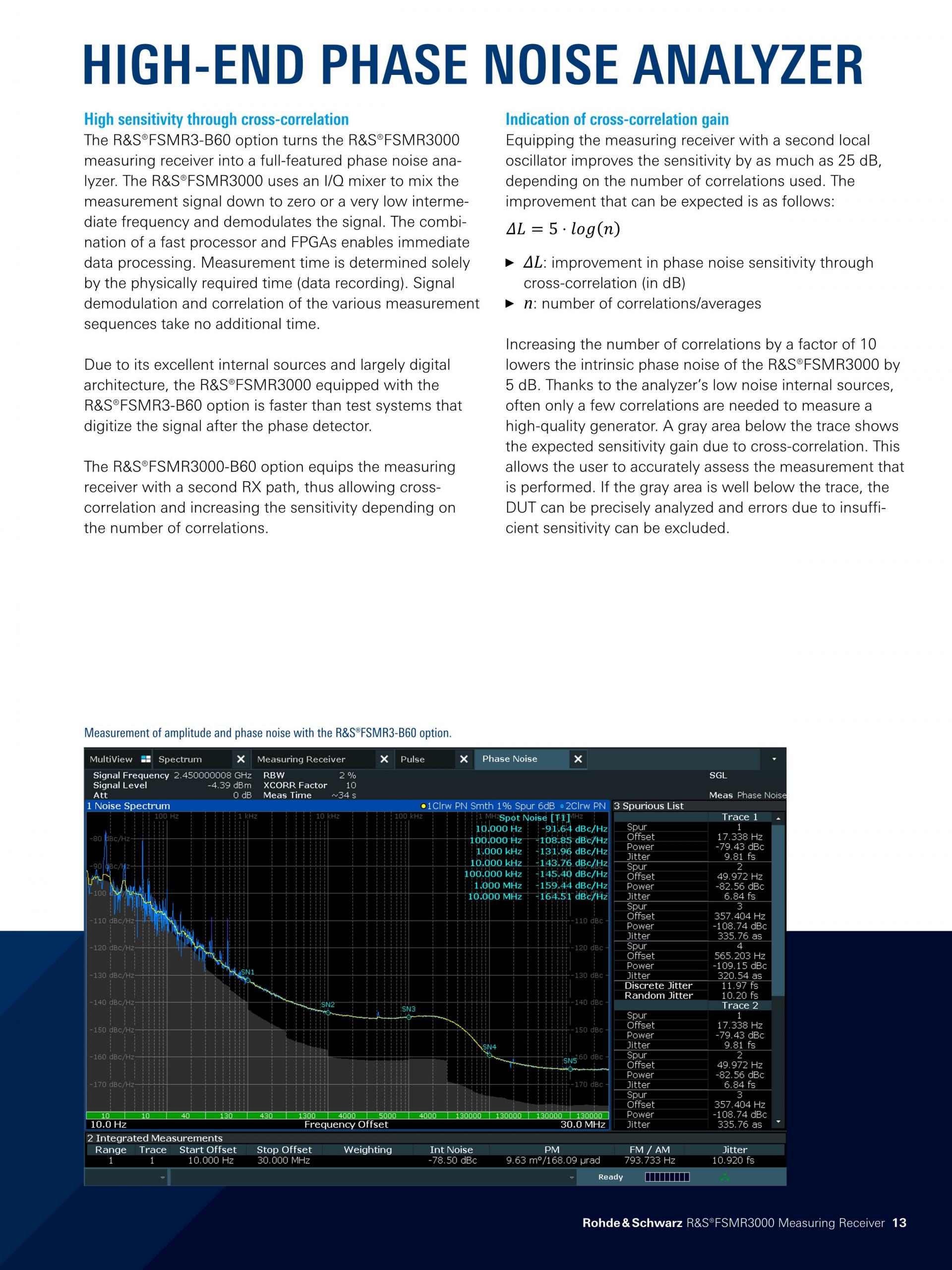

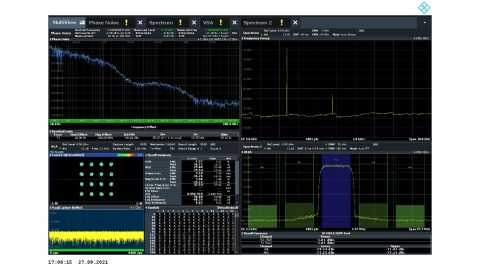

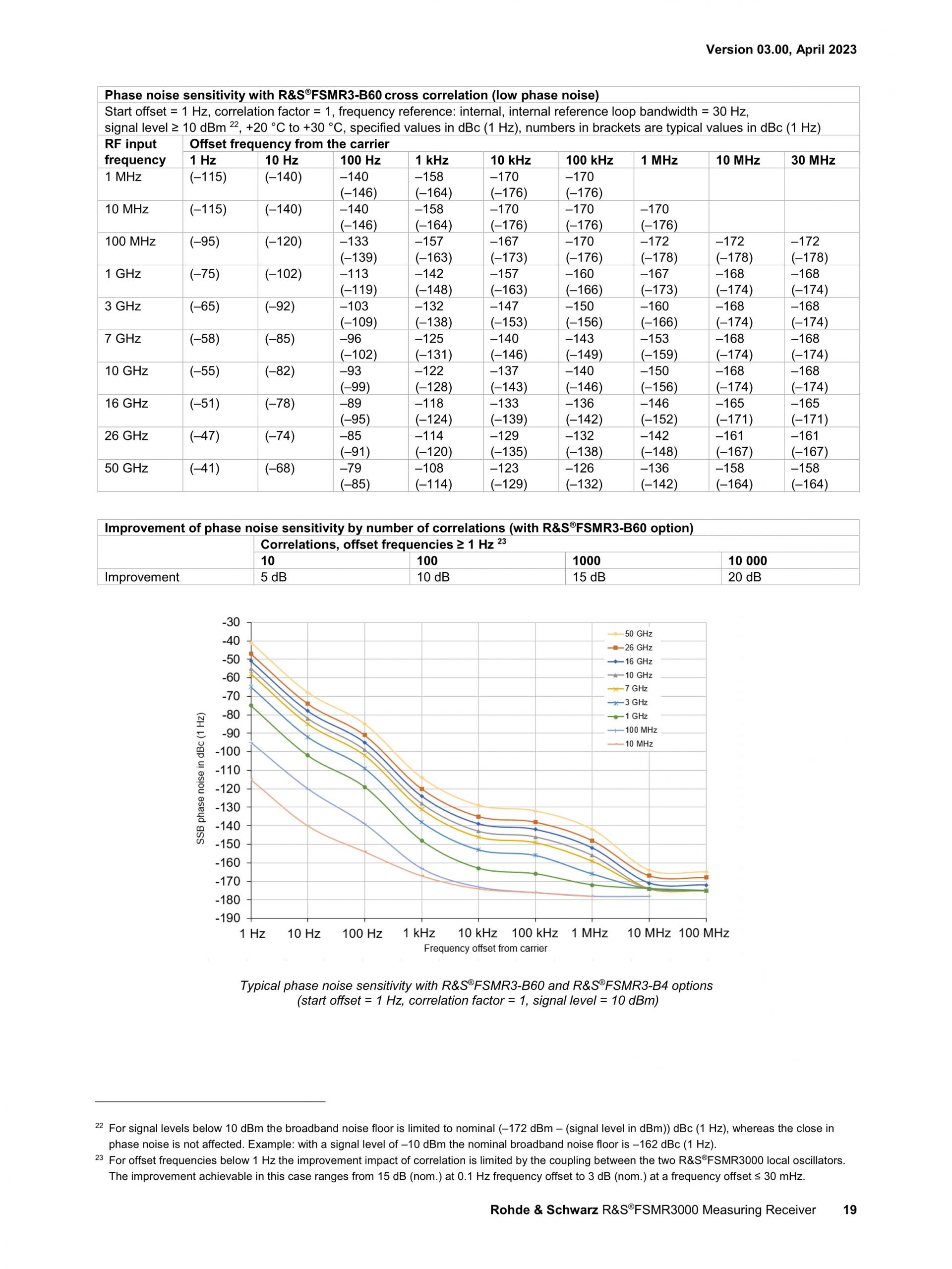

위상 노이즈, ACP, 고차 하모닉 측정 및 디지털 변조 신호에 대한 벡터 신호 분석 하이엔드 위상 노이즈 분석기

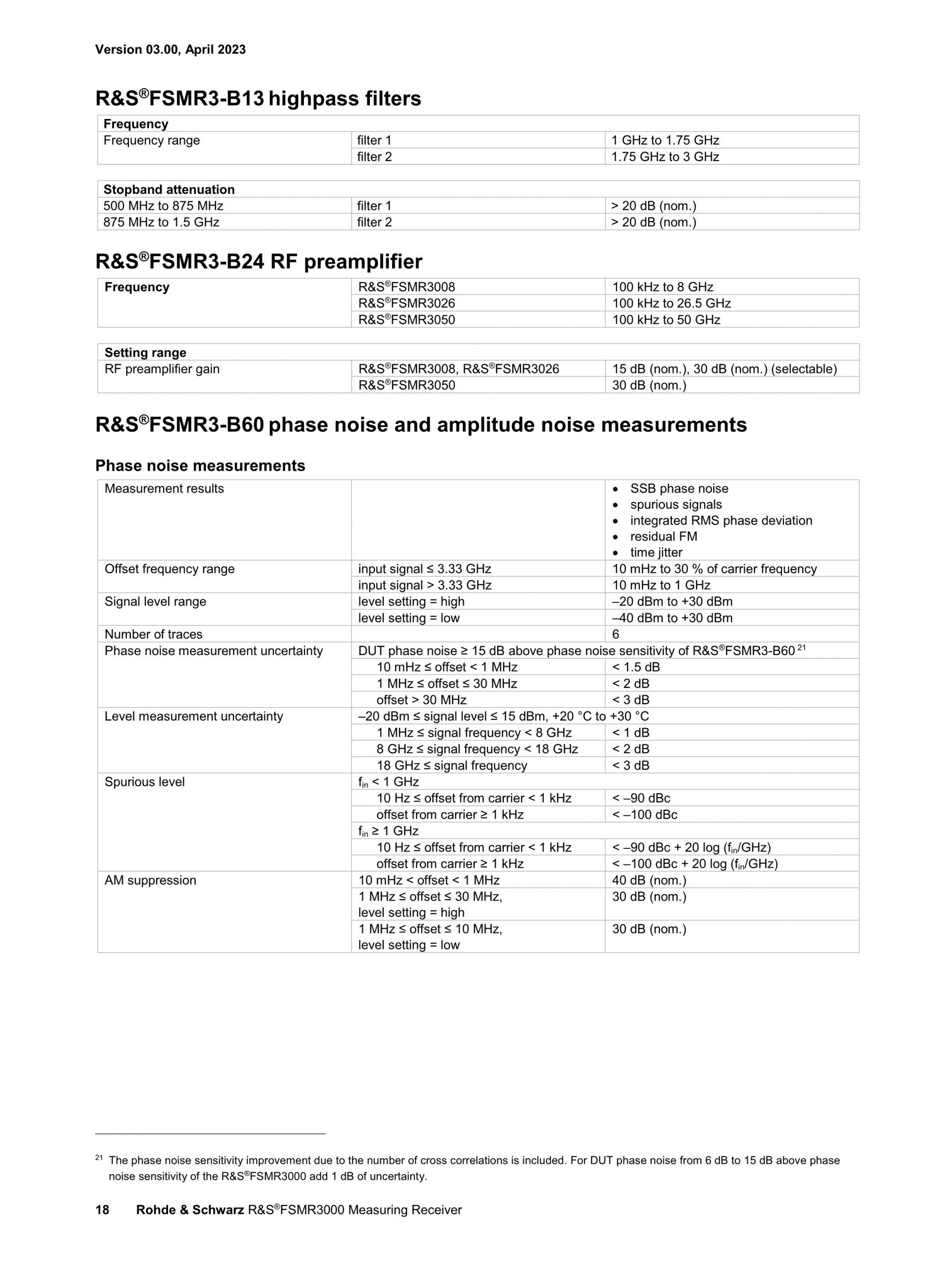

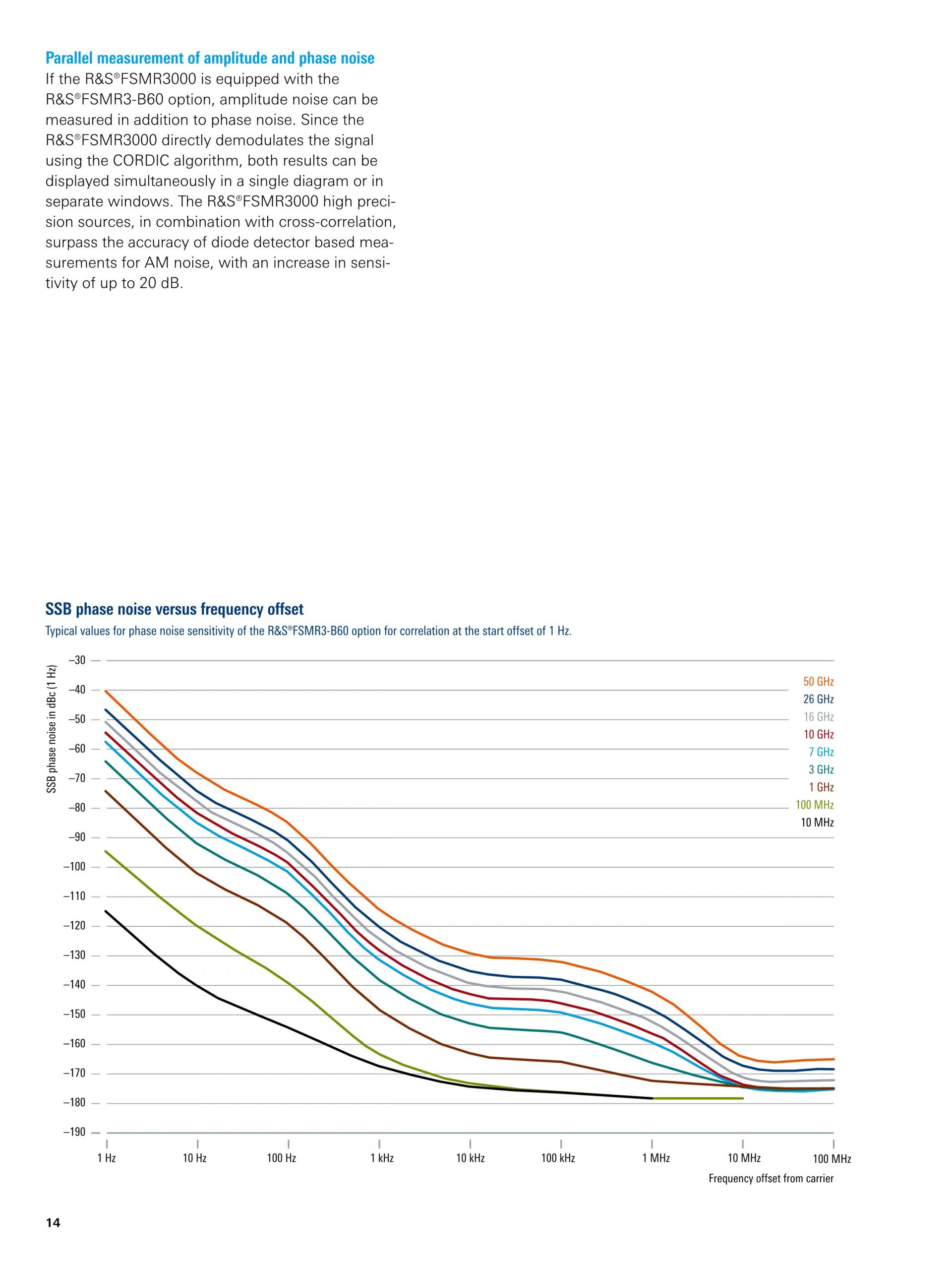

R&S®FSMR3000 측정 수신기에서 R&S®FSMR3-B60 옵션을 사용하면 고급 위상 노이즈 분석기로 활용할 수 있습니다. R&S®FSMR3000은 뛰어난 내부 소스, 교차-상관관계를 허용하는 보조 RX 경로, 대부분의 디지털 아키텍처로 매우 빠른 속도와 고감도를 제공합니다. 이 수신기는 CORDIC 알고리즘으로 신호를 직접 복조하여 단일 다이어그램 또는 별도 창에서 AM 및 위상 노이즈를 동시에 표시할 수 있습니다. |
|

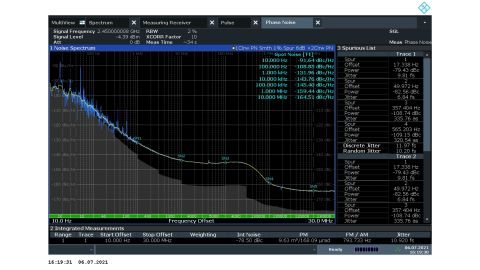

x-corr 및 x-corr 게인 표시기를 이용한 하이엔드 위상 노이즈 측정
