LECROY QUANTUMDATA M41d 비디오 분석기 / 제너레이터
가격문의(상세정보 참조)

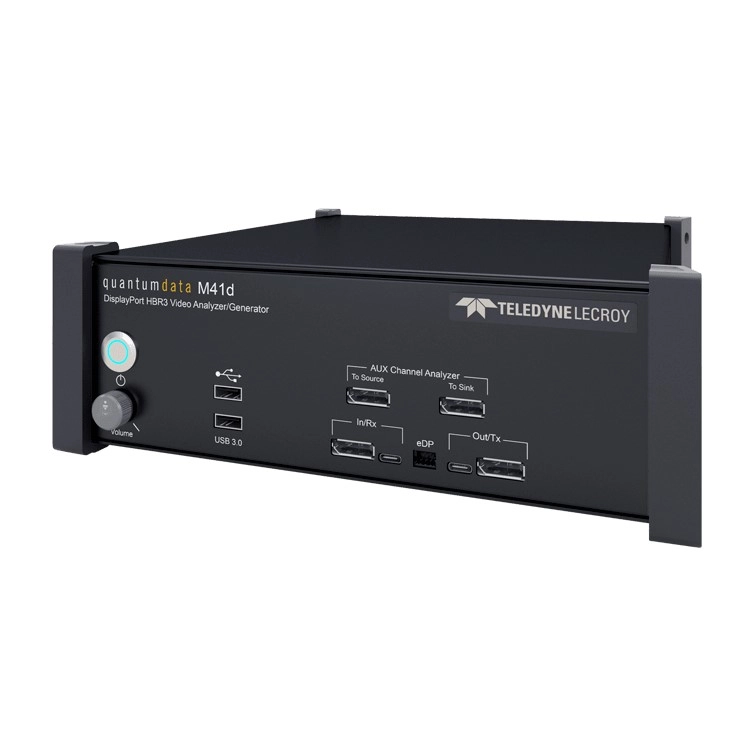

LECROY QUANTUMDATA M41d 비디오 분석기 / 제너레이터
LECROY QUANTUMDATA M41d DisplayPort HBR3 Video Analyzer/Generator
- DisplayPort 장치의 비디오, 오디오 및 프로토콜에 대한 기능 및 컴플라이언스 테스트의 전례 없는 조합을 제공합니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
QUANTUMDATA M41d
비디오 분석기 / 제너레이터
QUANTUMDATA M41d DisplayPort HBR3 Video Analyzer/Generator
개요
텔레다인 르크로이(LeCroy) 퀀텀데이터 M41d 비디오 분석기/생성기는 엔트리 레벨의 기능 테스트를 제공하며, 고급 분석 및 진단 기능을 갖춘 완벽한 준수 테스터로 소프트웨어 라이선스를 통해 확장할 수 있는 컴팩트하고 다용도의 테스트 기기입니다. M41d는 HBR3 데이터 전송 속도-1.62, 2.70, 5.40 및 8.10 Gbps를 1, 2 및 4레인의 Tx 및 Rx 포트에서 지원합니다. 모든 기능과 기능은 DP 표준 커넥터와 DP Alt 모드를 사용하는 USB-C 커넥터 모두에서 지원됩니다.
다양한 구성
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 quantumdata M41d는 메타 데이터 및 AUX 트랜잭션을 포함한 메인 라인 비디오의 전체 캡처는 물론 빠른 실시간 보기로 DP 1.4 소스 및 싱크 장치를 테스트하기 위한 확장 가능한 기능 세트를 제공합니다. 실리콘 개발 보드, 디스플레이, 도킹 스테이션, 허브, USB-C 어댑터, 리타이머 및 익스텐더를 테스트하는 데 매우 유용합니다. 비디오 생성기에는 DP 1.4 디스플레이 테스트에 필요한 모든 표준 비디오 타이밍 및 테스트 패턴이 포함되어 있습니다. 선택적 ACA(Auxiliary Channel Analyzer) 유틸리티를 사용하면 MST 사이드밴드 메시지뿐만 아니라 HDCP 2.2/2.3을 포함한 링크 트레이닝 트랜잭션, EDID 및 HDCP 교환을 볼 수 있습니다. 무인 모드에서 검증 테스트를 실행하기 위한 완전한 API를 포함하여 다양한 공식 VESA 컴플라이언스 테스트 패키지를 사용할 수 있습니다.
빠른 실시간 보기
M41d의 기본 분석기는 사용자가 들여다보기만으로 실시간으로 들어오는 비디오, 레인 및 링크 속도, 타이밍, 컬러메트리, 그리고 다양한 메타데이터를 볼 수 있도록 합니다. 협상된 해상도를 즉시 확인하고 비디오 이미지를 표시할 수 있습니다. Rx 포트는 모든 EDID를 에뮬레이션하여 소스가 다양한 디스플레이를 발견하고 구성할 수 있는지 확인합니다. 비슷한 제어는 DPCD 편집기에서 다양한 DP Rx 파라미터를 에뮬레이션 할 수 있도록 제공됩니다.
포괄적인 비디오 스트림 제어
M41d의 기본 분석기는 사용자가 들여다보기만으로 실시간으로 들어오는 비디오, 레인 및 링크 속도, 타이밍, 컬러메트리, 그리고 다양한 메타데이터를 볼 수 있도록 합니다. 협상된 해상도를 즉시 확인하고 비디오 이미지를 표시할 수 있습니다. Rx 포트는 모든 EDID를 에뮬레이션하여 소스가 다양한 디스플레이를 발견하고 구성할 수 있는지 확인합니다. 비슷한 제어는 DPCD 편집기에서 다양한 DP Rx 파라미터를 에뮬레이션 할 수 있도록 제공됩니다.
주요 특징
- VESA 컴플라이언스 테스트에 대한 광범위한 적용 범위를 포함하여 DP 1.4(HBR3) 소스 및 싱크 테스트 지원
- Tx 및 Rx 기능을 위한 USB-C 포트 및 풀 사이즈 DisplayPort 커넥터 장착
- 소스 장치에서 들어오는 비디오 및 메타데이터(DSC 압축 포함) 보기
- 맞춤형 비디오 생성기는 대형 형식 및 이미지 라이브러리를 사용하여 HBR 레인 속도로 디스플레이를 테스트할 수 있습니다.
- 디스플레이의 링크 트레이닝 처리를 테스트하기 위한 링크 트레이닝 파라미터 구성
- 비디오, 프로토콜, 디스플레이 스트림 압축(DSC) 및 다중 스트림 전송(MST)을 포함한 제어 패킷 캡처 및 디코딩
- EDID 및 DPCD 레지스터 보기 및 편집
- HBR3 소스 또는 싱크를 에뮬레이션하는 동안 AUX 채널 트랜잭션 모니터링
- Panel Replay 기능으로 소스 및 싱크 장치 테스트
- Python 기반 자동화 API를 사용하면 무인 모드에서 규정 준수 및 사용자 지정 확인 작업을 실행할 수 있습니다.
- USB-C DP Alt 모드에 대한 PD(Power Delivery) 프로토콜 협상 보기
컴플라이언스
M41d DisplayPort 분석기/생성기는 전원 관리, Display Stream Compression (DSC) 및 Forward Error Correction (FEC)를 포함한 소스 및 싱크 장치의 링크 레이어 컴플라이언스 테스트를 위해 VESA에 의해 승인되었습니다. EDID 싱크 준수 및 HDCP 2.2를 위한 추가 컴플라이언스 테스트 패키지도 사용할 수 있습니다.
