르크로이 ・ LECROY

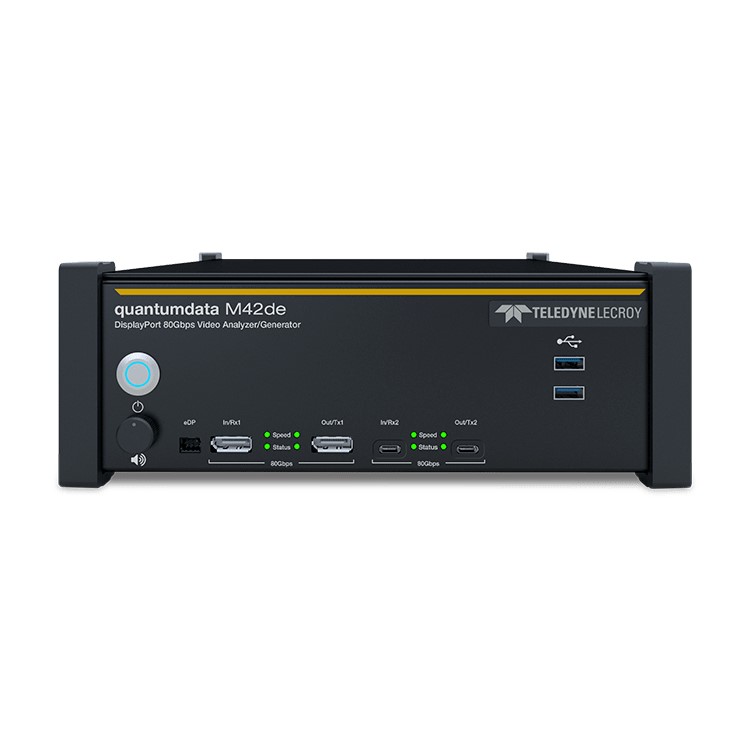

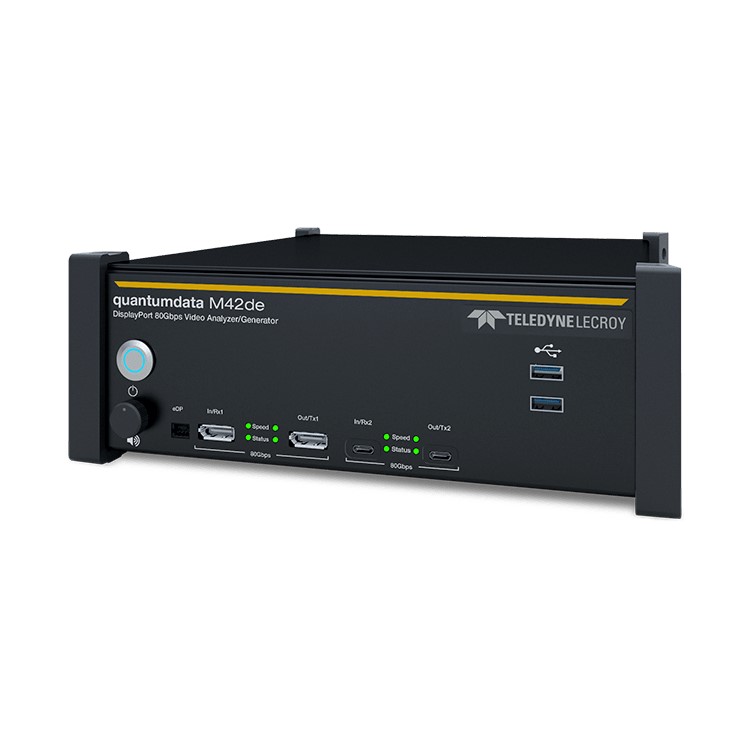

QUANTUMDATA M42de
비디오 아날라이저 / 제너레이터

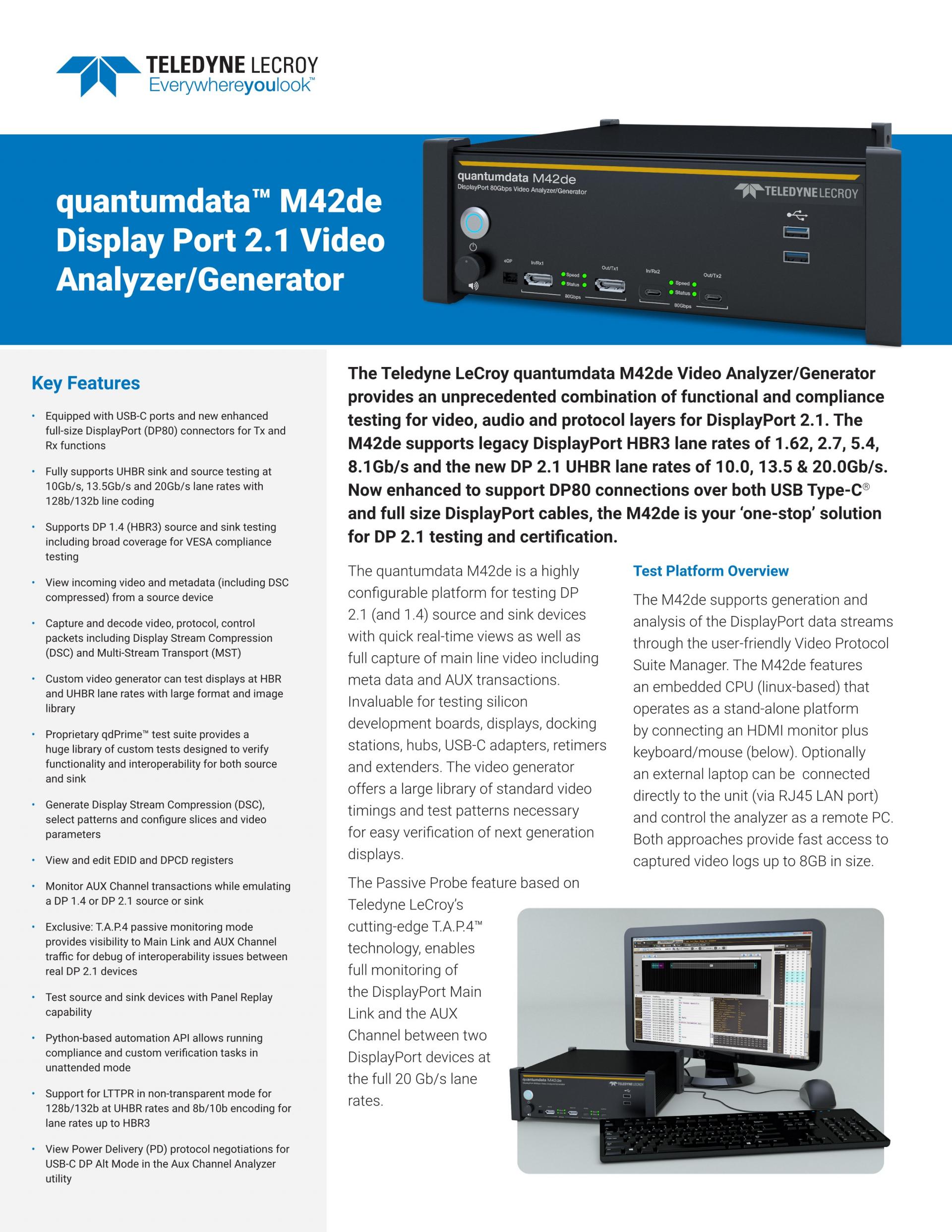

QUANTUMDATA M42de Display Port 2.1 Video Analyzer/Generator
개요
텔레다인 르크로이(LeCroy) 퀀텀데이터 M42de 비디오 분석기/생성기는 DisplayPort 2.1 소스, 싱크 및 리피터 장치에 대한 비디오, 오디오 및 프로토콜 레이어의 기능 및 준수 테스트에 이례적인 조합을 제공합니다. M42de는 기존 DisplayPort HBR3 레인 속도인 1.62, 2.7, 5.4, 8.1Gb/s 및 새로운 DP 2.1 UHBR 레인 속도인 10.0, 13.5 및 20.0Gb/s를 지원합니다. 이제 USB Type-C® 케이블뿐만 아니라 풀 사이즈 DisplayPort 케이블을 통해 DP80 연결을 지원하는 기능이 강화되어 M42de는 DP 2.1 테스트 및 인증에 필요한 '원 스톱' 솔루션입니다.
다양한 구성
퀀텀데이터 M42de는 DP 2.1 (및 1.4) 소스 및 싱크 장치를 테스트하기 위한 매우 유연한 플랫폼으로, 실시간 빠른 뷰 및 메타데이터와 AUX 트랜잭션을 포함한 주요 라인 비디오의 전체 캡처가 가능합니다. 실리콘 개발 보드, 디스플레이, 도킹 스테이션, 허브, USB-C 어댑터, 리타이머 및 익스텐더의 테스트에 귀중합니다. 비디오 생성기는 다음 세대 디스플레이의 쉬운 검증을 위해 필요한 표준 비디오 타이밍 및 테스트 패턴의 다양한 라이브러리를 제공합니다. 준수 테스트용으로 자동화된 테스팅을 위한 완벽한 API가 이제 사용 가능합니다.
유연한 하드웨어
M42de는 사용자 친화적인 Video Protocol Suite Manager를 통해 DisplayPort 데이터 스트림의 생성 및 분석을 지원합니다. M42de는 내장형 CPU (Linux 기반)을 특징으로 하며 HDMI 모니터와 키보드/마우스를 연결하여 독립적으로 작동하는 플랫폼으로 사용할 수 있습니다. 선택적으로 외부 노트북을 유선 LAN 포트를 통해 직접 장치에 연결하여 원격 PC처럼 분석기를 제어할 수도 있습니다. 두 가지 접근 방식 모두 최대 45GB 크기의 캡처된 비디오 로그에 빠르게 접근할 수 있습니다. Teledyne LeCroy의 최첨단 T.A.P.8™ 기술을 기반으로 한 패시브 프로브 기능은 전체 4Gb/s 레인 속도에서 두 DisplayPort 장치 사이의 DisplayPort Main Link 및 AUX 채널을 완전히 모니터링할 수 있게 합니다. 임베디드 DisplayPort (eDP) 개발자를 위해 M20d는 빠른 링크 트레이닝, 대체 스크램블러 시드, 고급 링크 전력 관리 (ALPM) 및 Tx 백라이트 제어를 제공합니다.
주요 특징
- USB-C 포트와 Tx 및 Rx 기능을 위한 새로운 향상된 전체 크기 DisplayPort(DP80) 커넥터 장착
- 10Gb/s, 13.5Gb/s 및 20Gb/s 레인 속도에서 128b/132b 라인 코딩을 사용하여 완벽하게 UHBR 싱크 및 소스 테스트를 지원합니다.
- VESA DP 3 컴플라이언스 테스트 사양에 따라 HBR2.1 및 UHBR 소스, 싱크 및 분기 장치에 대한 광범위한 컴플라이언스 테스트 지원
- 소스 장치에서 들어오는 비디오 및 메타데이터(DSC 압축 포함) 보기

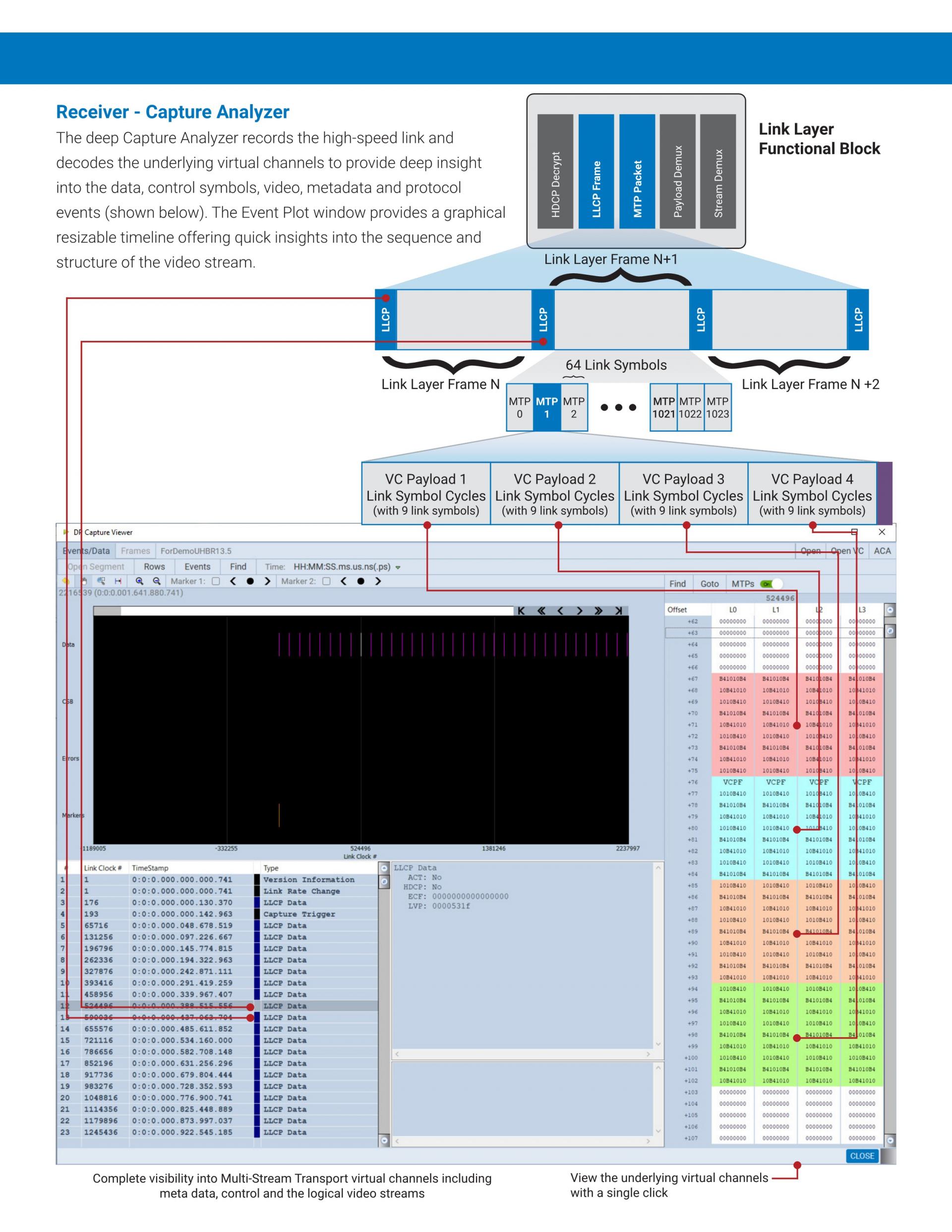

- 비디오, 프로토콜, 디스플레이 스트림 압축(DSC) 및 다중 스트림 전송(MST)을 포함한 제어 패킷 캡처 및 디코딩
- 맞춤형 비디오 생성기는 대형 형식 및 이미지 라이브러리를 사용하여 HBR 및 UHBR 레인 속도로 디스플레이를 테스트할 수 있습니다.

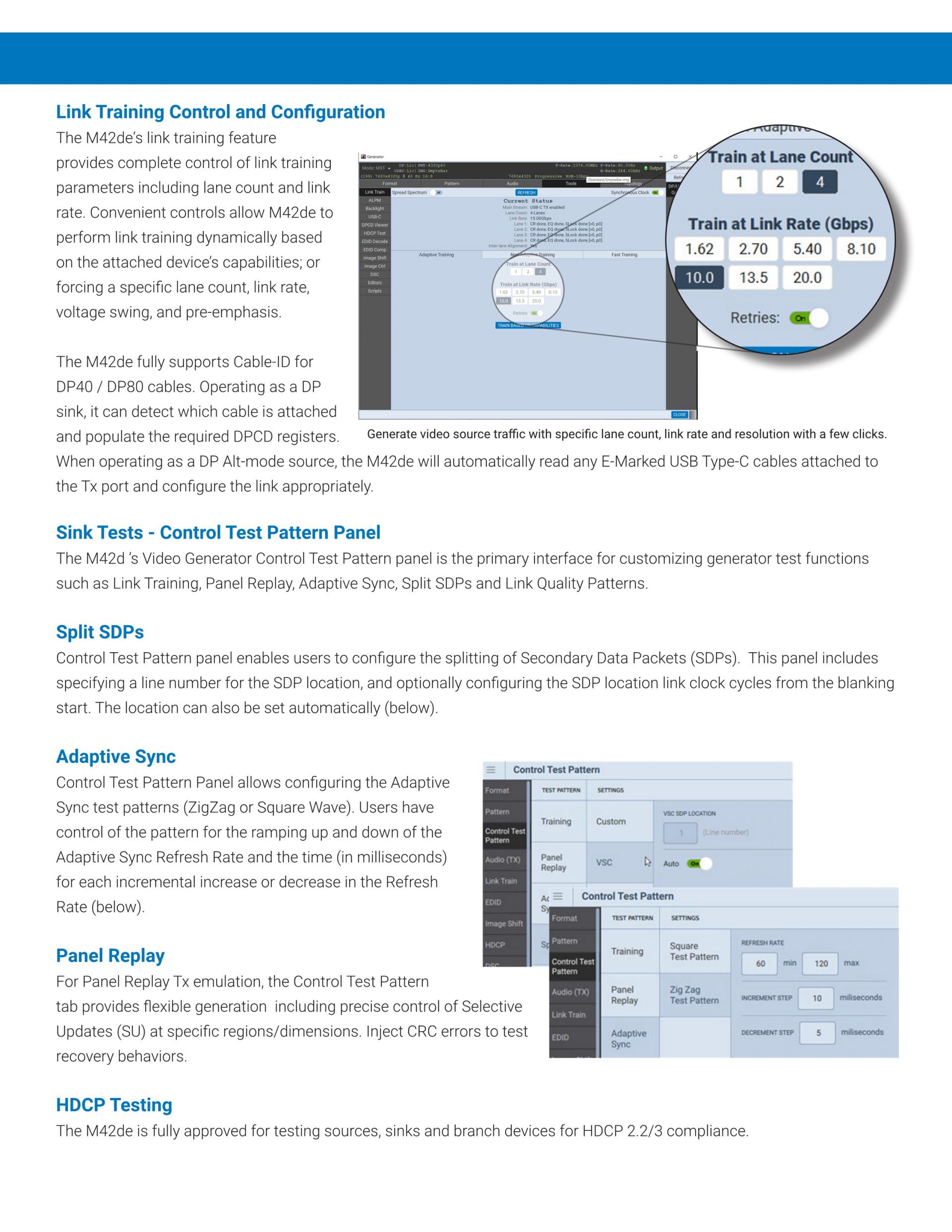

- 디스플레이의 링크 트레이닝 처리를 테스트하기 위한 링크 트레이닝 파라미터 구성
- 디스플레이 스트림 압축(DSC) 생성, 패턴 선택, 슬라이스 및 비디오 파라미터 구성
- EDID 및 DPCD 레지스터 보기 및 편집
- DP 1.4 또는 DP 2.1 소스 또는 싱크를 에뮬레이션하는 동안 AUX 채널 트랜잭션 모니터링
- 독점: TAP4 패시브 모니터링 모드는 실제 DP 2.1 장치 간의 상호 운용성 문제 디버그를 위해 메인 링크 및 AUX 채널 트래픽에 대한 가시성을 제공합니다.

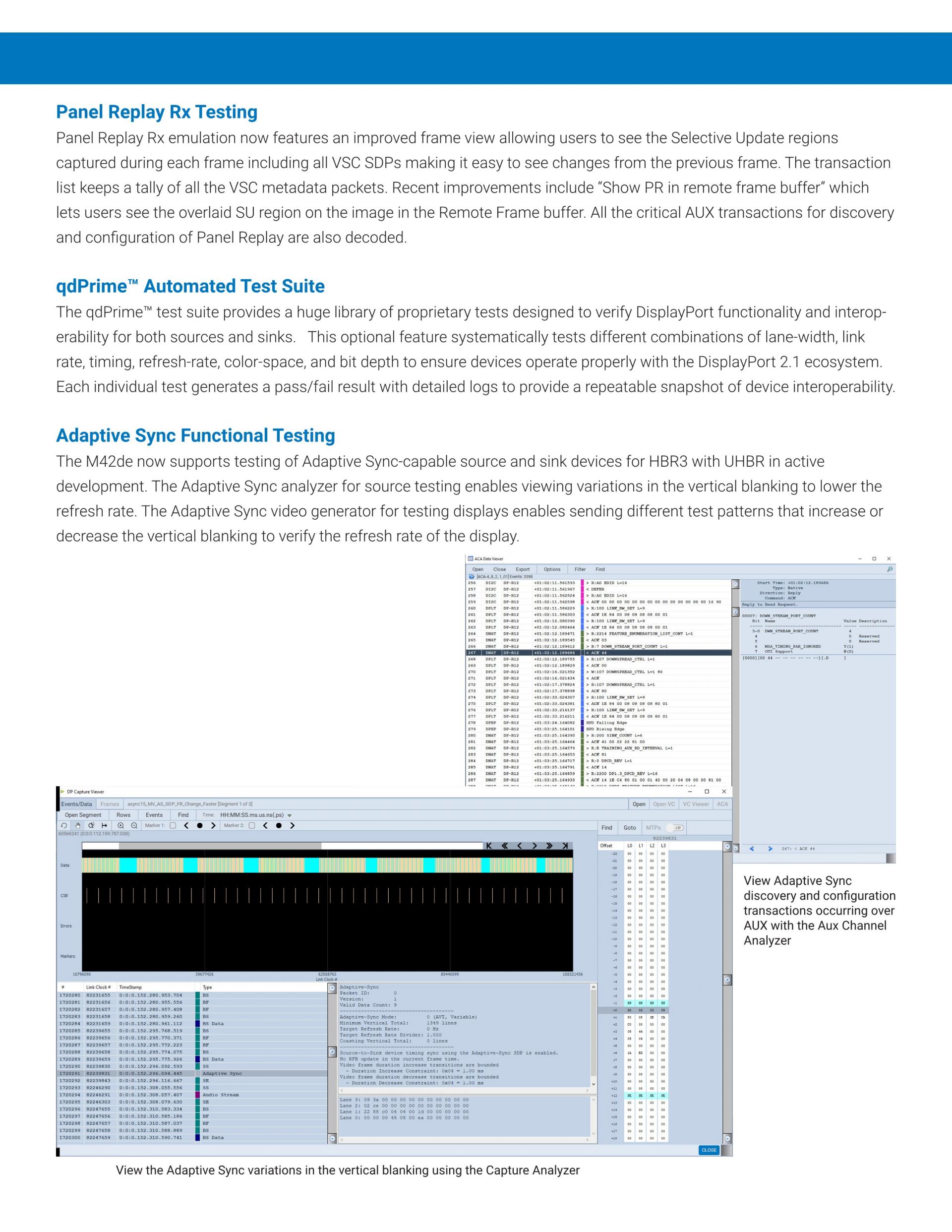

- Panel Replay 기능으로 소스 및 싱크 장치 테스트
- Python 기반 자동화 API를 사용하면 무인 모드에서 규정 준수 및 사용자 지정 확인 작업을 실행할 수 있습니다.
- UHBR 속도에서 128b/132b의 LTTPR을 불투명 모드에서 지원하며, 8b/10b 인코딩을 HBR3까지의 레인 속도에서 지원합니다.
- USB-C DP Alt 모드에 대한 PD(Power Delivery) 프로토콜 협상 보기
- qdPrime™은 다양한 DisplayPort 구성을 자동으로 테스트합니다.

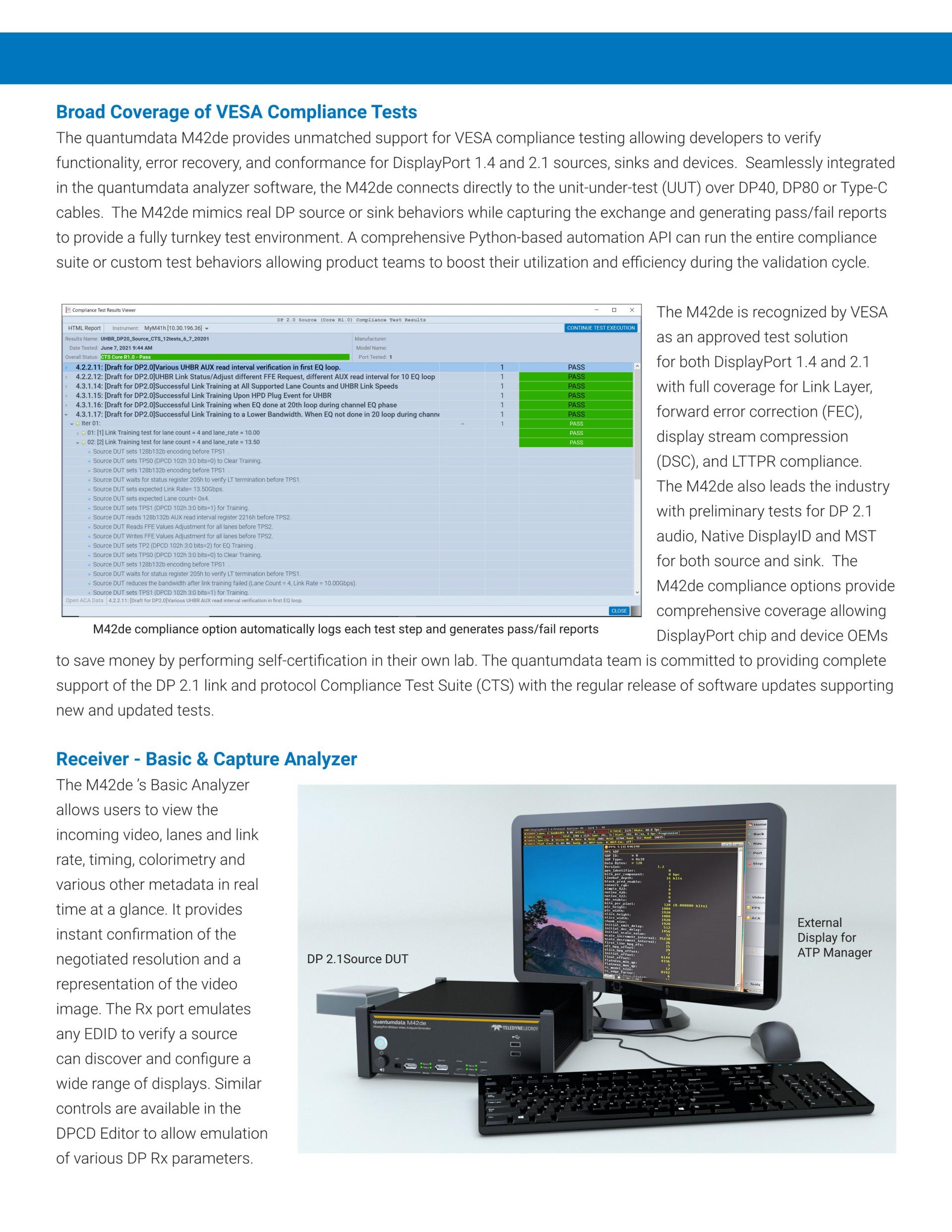

컴플라이언스

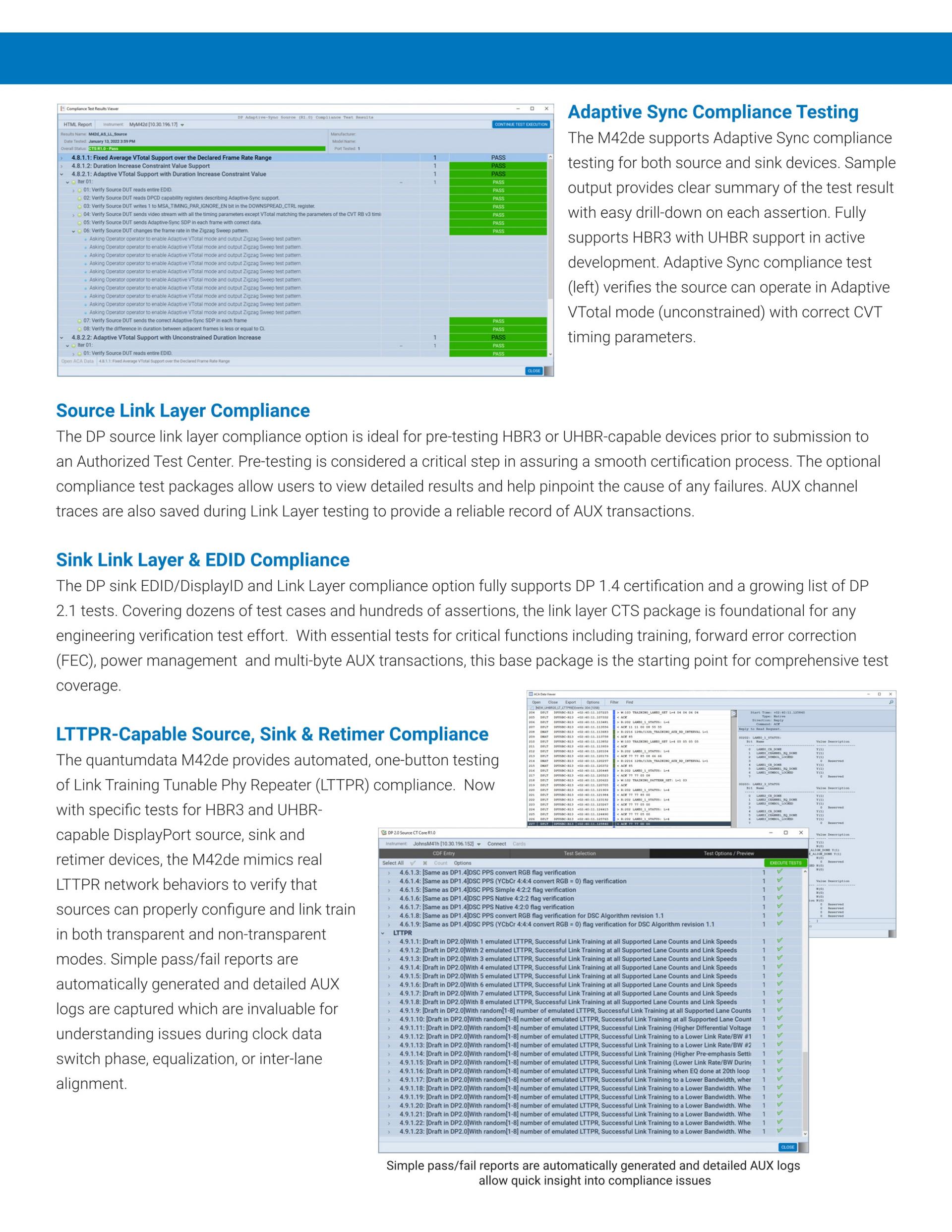

소스 링크 계층 컴플라이언스
DP 소스 링크 레이어 준수 옵션은 인증된 테스트 센터에 제출하기 전 HBR3 또는 UHBR 호환 장치를 사전 테스트하기에 이상적입니다. 사전 테스트는 원활한 인증 과정을 보장하기 위해 중요한 단계로 간주됩니다. 선택적으로 제공되는 준수 테스트 패키지를 사용하면 사용자는 자세한 결과를 확인하고 어떤 실패의 원인을 정확하게 파악할 수 있습니다. 링크 레이어 테스트 중 AUX 채널 추적 정보도 저장되어 AUX 트랜잭션의 신뢰할 수 있는 기록을 제공합니다.
싱크 링크 계층 및 EDID 컴플라이언스
DP 싱크 EDID/DisplayID 및 링크 레이어 준수 옵션은 DP 1.4 인증과 점점 늘어나는 DP 2.1 테스트 목록을 완벽하게 지원합니다. 수십 개의 테스트 케이스와 수백 개의 어설션을 다루며, 링크 레이어 CTS 패키지는 모든 엔지니어링 검증 테스트 노력에 필수적입니다. 트레이닝, 전진 오류 수정 (FEC), 전력 관리 및 다중 바이트 AUX 트랜잭션과 같은 중요한 기능에 대한 필수적인 테스트로 이루어진 이 기본 패키지는 포괄적인 테스트 커버리지를 위한 시작점입니다.
LTTPR 소스, 싱크 및 리타이머 컴플라이언스
퀀텀데이터 M42de는 Link Training Tunable Phy Repeater (LTTPR) 준수의 자동화된 원버튼 테스트를 제공합니다. 이제 HBR3 및 UHBR 호환 DisplayPort 소스, 싱크 및 리타이머 장치에 대한 특정 테스트가 추가되어 M42de는 실제 LTTPR 네트워크 동작을 모방하여 소스가 투명 및 투명하지 않은 모드 모두에서 올바르게 구성되고 링크 트레이닝을 수행할 수 있는지 확인합니다. 간단한 패스/패일 보고서가 자동으로 생성되며 클럭 데이터 스위치 단계, 이퀄라이제이션, 레인 간 정렬 중 문제를 이해하는 데 유용한 자세한 AUX 로그가 캡처됩니다.
qd프라임
qdPrime 테스트 스위트는 다음과 같은 거대한 라이브러리를 제공합니다. quantumdata 소스와 싱크 모두에 대한 DisplayPort 기능과 상호 운용성을 검증하도록 설계된 독점 테스트입니다. 이 옵션 기능은 레인 너비, 링크 속도, 타이밍, 재생률, 색 공간 및 비트 깊이의 다양한 조합을 체계적으로 테스트하여 장치가 DisplayPort 2.1 에코시스템에서 제대로 작동하는지 확인합니다. 각 개별 테스트는 자세한 로그와 함께 통과/실패 결과를 생성하여 장치 상호 운용성에 대한 반복 가능한 스냅샷을 제공합니다.
