LECROY MERCURY T2C & T2P 전력 전달 프로토콜 아날라이저
가격문의(상세정보 참조)

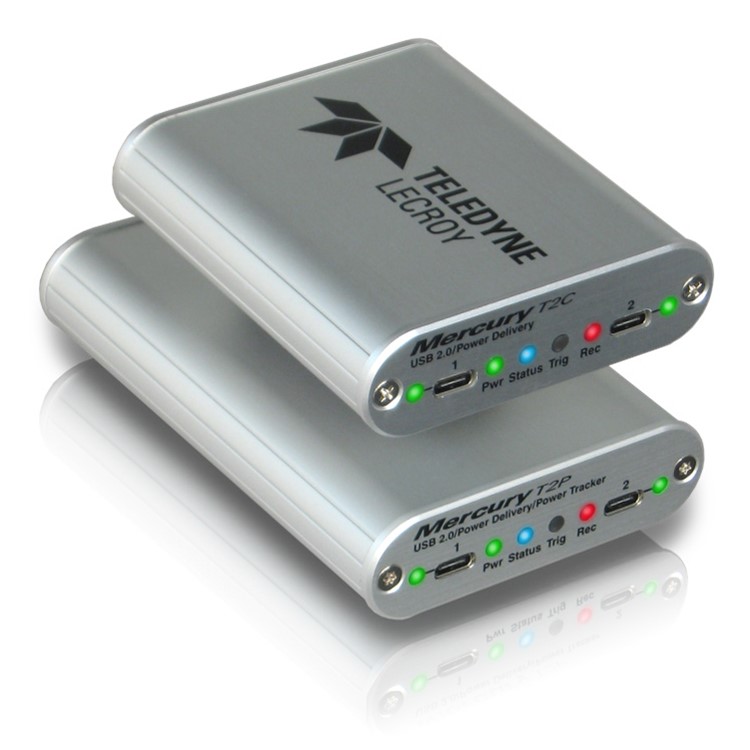

LECROY MERCURY T2C & T2P 전력 전달 프로토콜 아날라이저
LECROY MERCURY T2C & T2P Power Delivery Protocol Analyzer
- 포켓 크기의 Mercury T2C & T2P는 가장 광범위한 USB 2.0 장치 클래스와 Type-C 링크 상태 및 Power Delivery 3.0 메시지를 캡처하고 디코딩 합니다. Mercury T2C 및 T2P는 모두 USB 및 PD 프로토콜 문제를 확인하고 디버깅하기 위해 업계 최고의 CATC Trace 분석 소프트웨어를 사용합니다. 이제 기존의 Mercury T2C 모델과 VBUS 및 CC 전압의 Power Tracker 그래픽 뷰를 추가한 새로운 Mercury T2P 모델의 두 가지 기본 모델 중에서 선택할 수 있습니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
MERCURY T2C & T2P
전력 전달 프로토콜 아날라이저
MERCURY T2C & T2P Power Delivery Protocol Analyzer
USB 전원 공급 2.0 및 3.00
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Mercury T2C & T2P는 USB 2.0 데이터 패킷 외에도 Type-C 구성 채널(CC)을 통해 USB Power Delivery 3.0/2.0 패킷을 캡처하고 디코딩할 수 있습니다. 사용자는 케이블 감지, 전원 협상, UFP 및 DFP 역할 교환, 대체 모드 시작/종료 및 기타 Type-C 전원 공급 동작을 포함한 CC 패킷을 볼 수 있습니다. 모든 Mercury 모델에는 레거시 USB 호스트 및 장치에 쉽게 연결할 수 있는 어댑터 케이블이 포함되어 있습니다. Teledyne LeCroy의 USB 전문 기술을 활용하여 Mercury 솔루션은 모든 엔지니어 예산 내에서 업계 최고의 테스트 도구를 제공합니다.

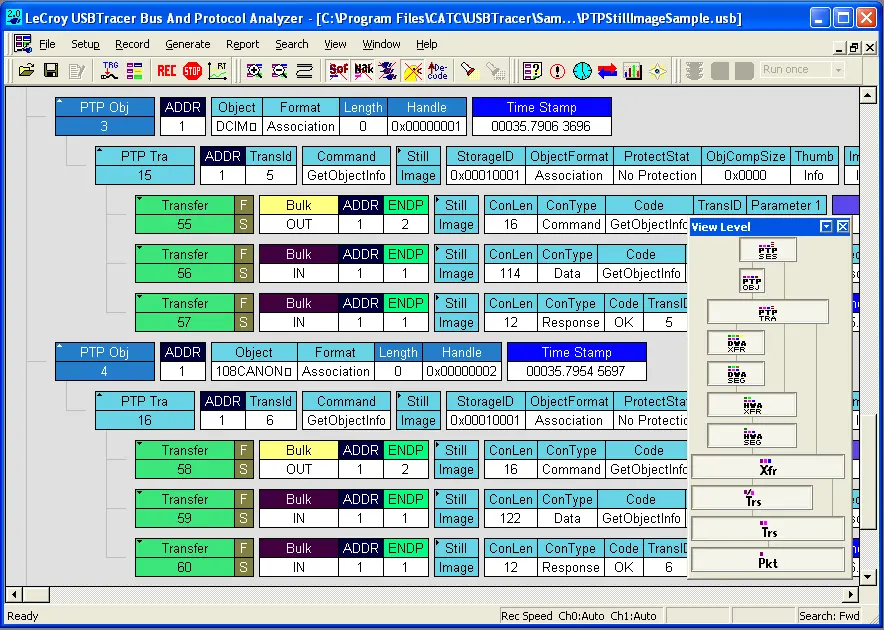

USB 장치 디코딩
포괄적인 USB 장치 클래스 디코딩은 Mercury T2C 및 T2P에 포함되어 있습니다:
USB 디코딩의 전체 목록
|
이를 통해 사용자는 추적 내에서 상위 레벨의 매핑된 프로토콜 이벤트를 볼 수 있으므로 장치별 명령을 수동으로 디코딩하는 지루한 프로세스가 필요하지 않습니다. Mercury T2C & T2P는 대용량 스토리지에서 통신 장치 클래스(CDC)까지 USB 장치 트랜잭션의 가장 완벽한 디코딩을 제공합니다.
저렴하고 휴대 가능
mercury usb 프로토콜 분석기이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Mercury 솔루션은 포괄적인 USB 2.0 테스트 및 분석 기능을 제공하는 합리적인 가격으로 업계를 선도합니다. $995부터 시작하는 Mercury 실험실 환경을 넘어 USB 개발자의 개인 워크스테이션까지 거의 모든 곳에서 사용할 수 있습니다. 설계 팀(하드웨어, 소프트웨어 및 펌웨어) 내의 모든 엔지니어는 개인 요구 사항에 맞는 개인 분석기를 갖는 이점을 높이 평가할 것입니다.
USB 프로토콜 보기 및 이해

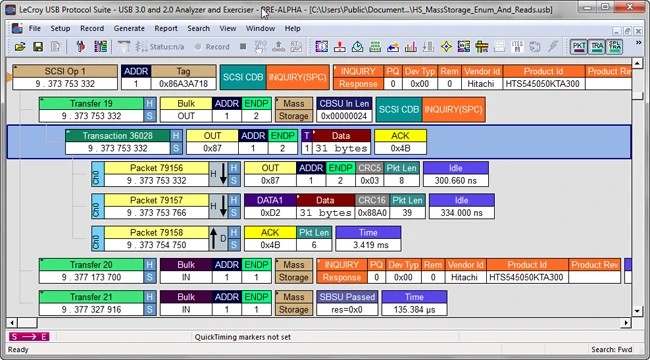

mercury usb 프로토콜 분석기업계 최고의 CATC Trace 전문가 분석 소프트웨어를 갖춘 Mercury T2C 및 T2P는 논리적 프로토콜 이벤트를 그래픽으로 디코딩하는 사용하기 쉬운 디스플레이를 제공합니다. 모든 모델의 Mercury 기본 트랜잭션 및 패킷을 표시하도록 확장할 수 있는 상위 계층 프로토콜의 동일한 포괄적인 디코딩을 포함합니다.
주요 특징
- USB 전원 공급 2.0 및 3.0 지원 – 모든 구성 채널(CC) 이벤트를 캡처하고 디코딩합니다.
- CATC 트레이스 분석 소프트웨어 - USB 트래픽의 더 빠른 해석 및 디버그
- 휴대용과 편리한 - 버스 전원 분석기는 모든 Windows 기반 PC에서 작동합니다.
- USB 2.0 속도 자동 감지 - 저속, 전체 및 고속 연결을 자동으로 감지합니다.
- 파워 트래커™ - PD 프로토콜 메시지에 동기화된 VBUS 및 CC 전압의 그래픽 보기
- 최대 512MByte 레코드 용량 – 실시간 필터링 및 데이터 자르기로 캡처 창 추가 확장
- 스풀-디스크 모드 - 스풀-디스크 캡처로 몇 시간 또는 며칠 동안 기록
- 비간섭 하이 임피던스 프로브 - 테스트 중인 장치에 대한 실제 신호 및 타이밍 조건 보존
- 고급 트리거링 - 중요한 트래픽, 특정 오류 또는 데이터 패턴을 분리합니다.
- 광범위한 디코딩 - 대용량 저장 장치, Bluetooth HCI, 허브, PTP/정지 이미지, 프린터, HID(휴먼 인터페이스 장치), CDC(오디오 및 통신 장치 클래스)
- 하드웨어 필터링 - 추적에서 불필요하고 중복되는 패킷을 자동으로 제외
- 지능형 보고서 - 오류율, 비정상적인 버스 또는 타이밍 조건을 빠르게 식별하고 추적합니다.
- 정교한 보기 – USB 2.0 및 PD 프로토콜의 완전한 패킷, 트랜잭션 및 전송 계층 보기 제공

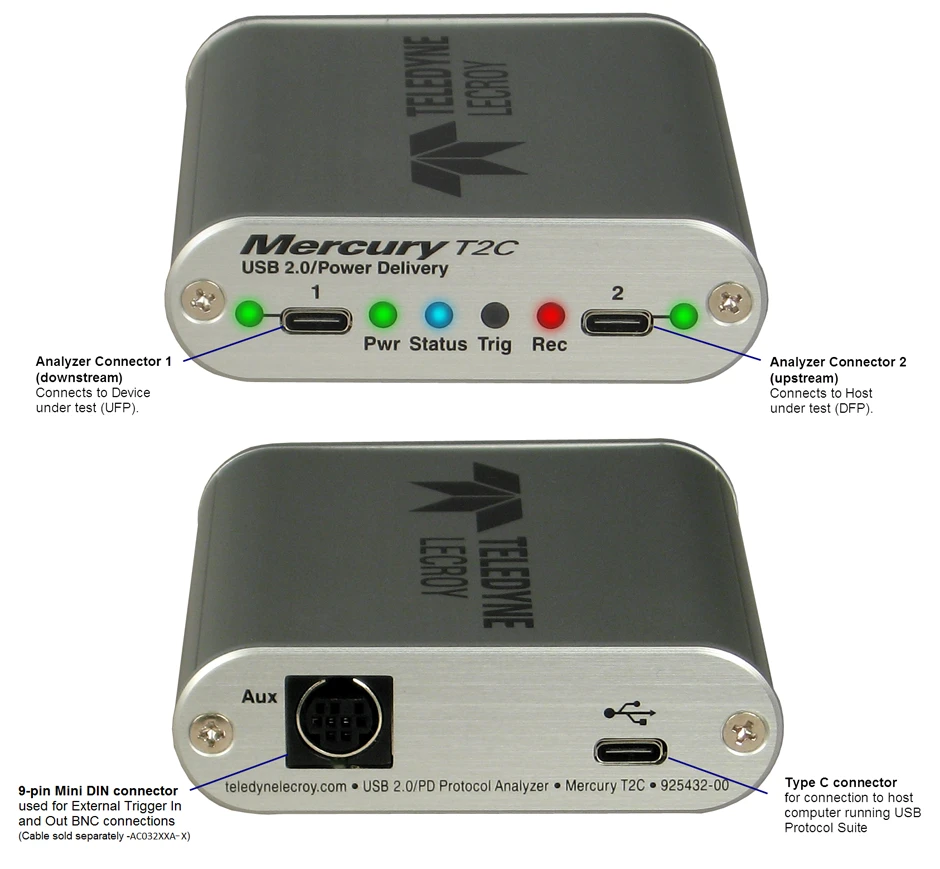

비침해 분석 하드웨어
완전한 패시브 디자인의 Mercury는 실제 신호를 보존하고 버스의 트래픽을 100% 충실하게 표현합니다. 고임피던스 비간섭형 프로브를 특징으로 하는 Mercury는 엄격하게 "스니퍼" 역할을 하며 신호 시간을 재지정하거나 호스트와 장치 간의 진폭을 크게 저하시키지 않습니다. Mercury T2C는 256MB를 제공합니다. Mercury T2P는 녹음 용량을 512MB로 두 배로 늘립니다. 두 시스템 모두 더 긴 기록 시간을 위해 필터링, 데이터 자르기 및 스풀-디스크 캡처를 통해 용량을 확장할 수 있습니다. USB Type-C 표준과 완벽하게 호환되는 모든 Mercury 모델은 작동에 영향을 주지 않고 SuperSpeed 또는 대체 모드 신호를 '통과'합니다.
실시간 트리거링
mercury usb 프로토콜 분석기실시간 트리거링으로 특정 프로토콜 이벤트를 격리하는 것은 간헐적인 문제를 포착하는 데 필수적입니다. Mercury T2C 및 T2P 모두 PID 유형, 데이터 패턴, 표준 요청, 오류 및 버스 이벤트에 대한 드래그 앤 드롭 선택으로 정교한 트리거링을 제공합니다. Mercury는 몇 가지 추가 캡처 후 오류를 자동 감지하는 14개의 프로토콜 오류 트리거를 제공합니다. 발생하는 특정 버스 조건을 트리거하고 정확히 찾아내는 기능은 테스트 및 디버그 중에 시간을 절약합니다.
Power Tracker는 전압 및 전류를 측정합니다.
mercury usb 프로토콜 분석기Power Tracker 옵션은 Vbus 전력 소비량을 모니터링하고 시간 표시 형식으로 전압을 그래픽으로 표시합니다. 이 전력 정보는 트레이스와 동기화되어 사용자가 프로토콜 및 전기 계층 모두에서 전력 상태 전환을 확인할 수 있습니다. 테스트 중인 시스템에 완전히 투명한 Power Tracker는 정상 작동 중에 VBUS 및 CC 전압을 샘플링합니다. 이러한 물리적 계층 측정을 논리적 프로토콜 계층 이벤트와 연관시킵니다.
정밀 타이밍 측정
mercury usb 프로토콜 분석기CATC 추적 소프트웨어에는 이벤트 간에 원클릭 측정을 제공하는 영구 타이밍 디스플레이가 포함되어 있습니다. 대역폭 계산기는 모든 범위의 패킷에 대한 전체 버스 활용 메트릭을 제공합니다.
빠르게 문제 찾기
Teledyne LeCroy의 USB 소프트웨어는 USB 트래픽을 측정하고 보고하는 많은 메커니즘을 제공합니다. 버스 사용률은 패킷 길이, 장치별 버스 사용 및 SCSI 보류 중인 I/O를 그래프로 표시합니다. 트래픽 요약 창을 사용하여 사용자는 통계 보고서를 한 눈에 평가하거나 개별 패킷, 트랜잭션 또는 전송을 탐색할 수 있습니다.
제로 타임 검색
mercury usb 프로토콜 분석기강력한 검색 및 보고 옵션을 통해 사용자는 추적 파일 내의 특정 패킷, 오류 및 모든 데이터 유형을 빠르게 탐색할 수 있습니다. CATC Trace는 또한 필터 및 숨기기 명령을 지원하여 효율적인 보기를 위해 Trace에서 관련 없는 데이터를 제거합니다.
SBU 캡처 옵션
Mercury T2P는 사용자가 DisplayPort Aux 채널 메시지(USB-MCDP-M03-X) 또는 Thunderbolt-3 저속 통신(USB-MCTB-M03-X)을 볼 수 있는 "SBU 캡처" 옵션과 함께 사용할 수도 있습니다. DisplayPort 1.4를 지원하는 대체 모드 장치와 완벽하게 호환되는 DP 캡처 모드는 DP 대체 모드를 활용하는 Type-C 연결을 위한 필수 백 채널 통신을 디코딩 합니다. Thunderbolt-3 개발자의 경우 Thunderbolt-2용 Mercury T3P SBU 캡처 옵션은 저속(UART) 백 채널을 통해 전송되는 필수 링크 검색, 송신기 교육 및 구성 단계를 디코딩 합니다.
