LECROY ADVISOR T3 초고속 USB 분석기
가격문의(상세정보 참조)

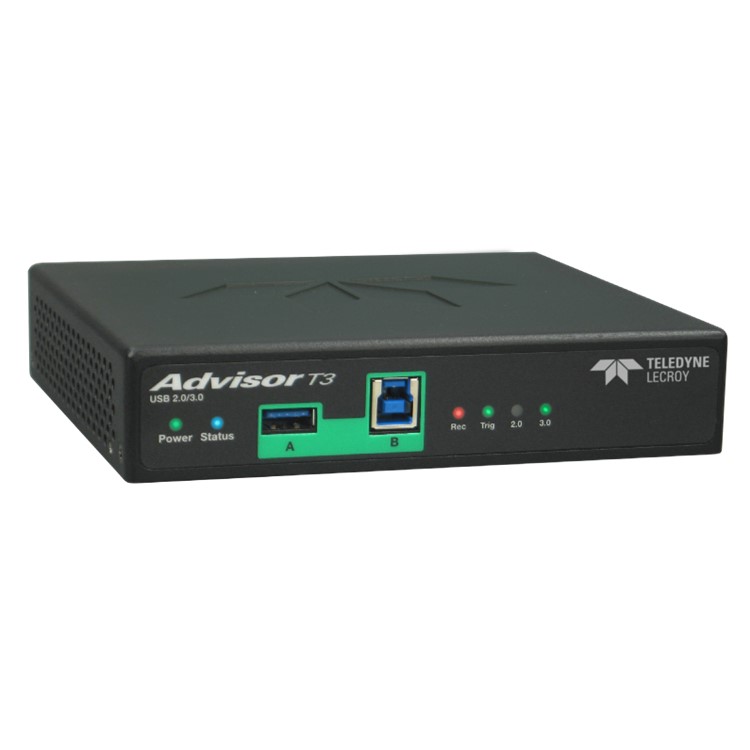

LECROY ADVISOR T3 초고속 USB 분석기
LECROY ADVISOR T3 SuperSpeed USB Analyzer
- 텔레다인 르크로이의 Advisor T3는 뛰어난 가격으로 시장을 선도하는 정확도를 제공하는 휴대성이 뛰어난 SuperSpeed USB 분석기입니다. 모든 엔지니어가 정밀 USB 프로토콜 테스트 도구를 사용할 수 있도록 설계된 Advisor SuperSpeed USB 디버그를 위한 모든 필수 기능이 포함되어 있습니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
ADVISOR T3
초고속 USB 분석기
ADVISOR T3 SuperSpeed USB Analyzer
Advisor T3는 빠른 signal-lock과 5Gbps 기록 정확도를 갖춘 Teledyne LeCroy의 Voyager 분석기 플랫폼을 기반으로 합니다. 호스트와 장치 사이에 인라인으로 배치되도록 설계된 Advisor는 USB 2.0 또는 USB 3.2 트래픽의 무손실 캡처를 제공합니다. 모든 이벤트에는 논리 상태 변경 및 LFPS 신호를 포함하여 타임스탬프가 기록됩니다. 지능형 종료 감지 모드를 통해 Advisor는 장치 간 대역 내 재 설정 및 핫 플러그 동작을 원활하게 캡처 합니다.
하드웨어 트리거링
하드웨어 기반 이벤트 트리거링은 5Gbps 신호 속도로 작동할 때 프로토콜 이벤트를 정확히 찾아내는 데 필수적입니다. Advisor T3를 사용하면 버스 상태, 순서가 지정된 세트(U0, SKP, etc), 패킷 유형 또는 헤더 필드(End of Burst, Packets Pending 등)를 포함하여 가장 낮은 수준에서 트리거링을 지정할 수 있습니다. Advisor 분석기는 SKP, 유휴 및 교육 시퀀스와 같은 중복 패턴을 삭제하여 실시간으로 버퍼에서 원치 않는 트래픽을 필터링할 수도 있습니다.

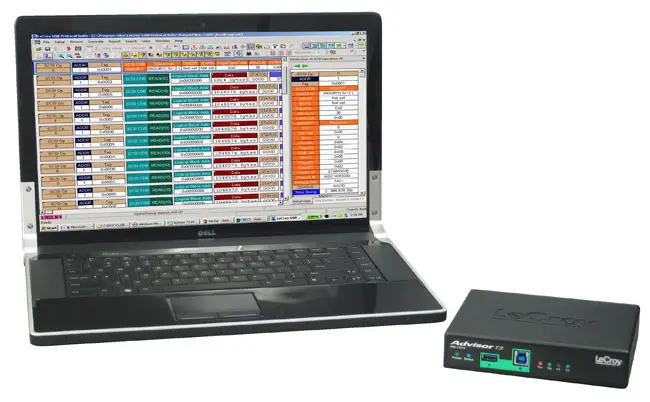

작고 편리함
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Advisor의 고유한 소형 폼 팩터는 어떤 서류 가방에도 들어갈 수 있으며 2GB의 녹음 메모리를 자랑합니다. 이 시스템은 또한 스풀-디스크 캡처를 제공하므로 소프트웨어 드라이버를 테스트하거나 시스템 성능을 분석하는 데 매우 적합합니다. 모든 Teledyne LeCroy 분석기와 마찬가지로 Advisor 시스템이 사양에 따라 발전할 수 있도록 하는 현장 업그레이드 가능한 펌웨어가 특징입니다.

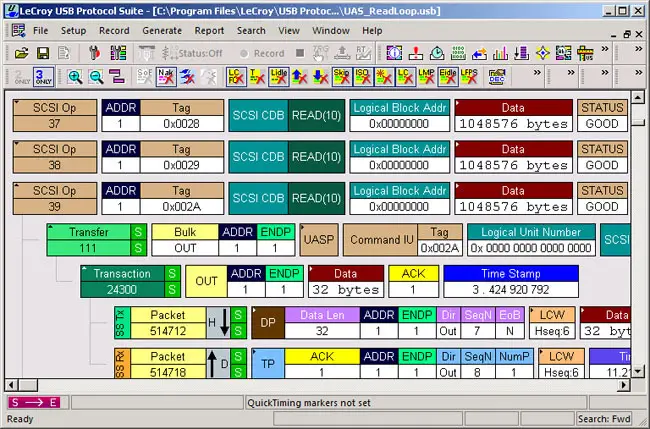

6세대 분석 소프트웨어
Advisor T3는 USB 2.0 프로토콜 분석을 위한 사실상의 업계 표준이 된 전설적인 CATC Trace를 포함하여 Voyager 시스템과 동일한 많은 기능을 제공합니다. 이 직관적인 계층적 디스플레이를 확장하여 패킷 수준 이벤트를 표시하거나 축소하여 전체 전송을 표시할 수 있습니다. 추적에서 트래픽을 개별적으로 검색, 그룹화 또는 필터링할 수 있는 포괄적인 도구 세트가 포함되어 있습니다.
주요 특징
- CATC 추적 분석 소프트웨어 시스템 - USB 트래픽의 빠른 해석을 위한 확장/축소 전송
- 2GB 녹음 용량 - 분석 및 문제 해결을 위해 긴 녹음 세션 캡처
- 원시 비트 기록 / 10비트 오류 감지 - 낮은 수준의 10비트 기호를 보고 높은 수준의 패킷 구조와 연관시킵니다.
- SSC 및 데이터 스크램블링을 완벽하게 지원 - 5Gbps 신호에 대한 빠른 잠금 및 정확한 캡처
- 하드웨어 트리거링 - 2.0 또는 3.0 프로토콜 이벤트 모두에서 트리거하여 중요한 트래픽, 특정 오류 또는 데이터 패턴을 분리합니다.
- 전체 클래스 디코딩 - SCSI 대용량 저장소, 3.0 허브, PTP/정지 이미지, 프린터, PictBridge, 미디어 전송 프로토콜(MTP) 및 모든 인기 있는 USB 장치 클래스.
- 하드웨어 필터링 - 유휴, TS1, TS2, SKP 및 LFPS 시퀀스를 포함하여 필수적이지 않고 중복되는 기호를 자동으로 제외합니다.

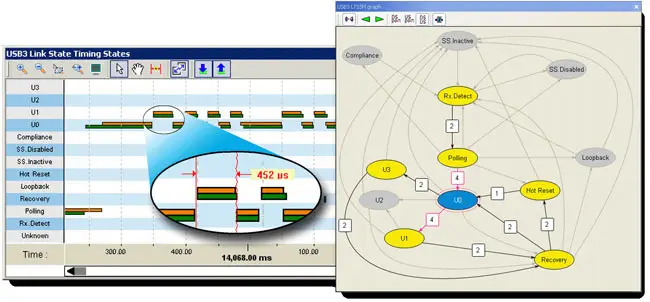

- 지능형 보고서 - 이벤트 메트릭을 자동으로 보고하고 20개 이상의 일반적인 USB 프로토콜 오류에 플래그를 지정합니다. LTSSM 보기는 추적 내에서 발생하는 논리적 링크 상태의 그래픽 모델을 제공합니다.
- 정교한 보기 - TLP 메시지 및 헤더, USB 프로토콜의 논리적 트랜잭션 및 전송 계층 보기
- 외부 트리거 입/출력 - 외부 트리거 및 동기화 케이블(별도 판매)을 사용하면 여러 장치 간에 동기화된 녹음이 가능합니다. Advisors, 또는 Advisor 및 Voyager.
- 12개월 하드웨어 보증 - 업계 최고의 지원 및 보증으로 투자 보호
USB 장치 디코딩
Advisor T3 소프트웨어는 각 엔드포인트에서 enumeration하는 동안 보고된 데이터를 사용하여 장치 클래스 디코딩을 자동으로 할당합니다. 수동 디코딩 할당은 USB 장치 유형에 대한 탁월한 지원을 제공하는 드롭다운 메뉴에서도 사용할 수 있습니다. USB OTG 사양은 물론 비디오 클래스 2.0, 대용량 저장소 및 USB 부착 SCSI(UAS) 프로토콜을 완벽하게 지원합니다.

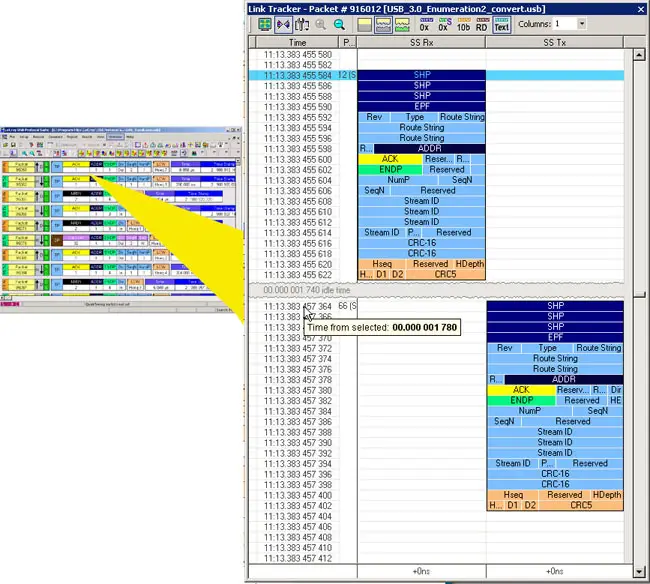

원시 디버깅 능력
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Advisor T3에는 모든 전환을 캡처하고 원시 10비트 데이터 패턴을 시간순으로 2ns의 타이밍 분해능으로 표시하는 Link Tracker 디스플레이가 포함되어 있습니다. 낮은 수준의 디버깅을 지원하도록 설계된 트레이닝 시퀀스 및 패킷 간 기호를 포함한 모든 주문 세트는 10비트, 8비트, 스크램블 및 언스크램블 10진수 형식으로 표시할 수 있습니다. 비트 기호 오류를 삼키는 Pipe-PHY 기반 분석기와 달리 Advisor T3는 잘못된 패킷, 프레이밍 오류 및 유효하지 않은 코드를 표시하여 링크 문제를 명확하게 분석할 수 있도록 합니다.
빠른 문제 찾기
트래픽 요약은 추적 내에서 USB 2.0 및 3.2 이벤트에 대한 이벤트 메트릭을 제공합니다. 대역폭 계산기는 추적의 모든 끝점에 대한 성능 메트릭을 자동으로 생성합니다. 버스 이용률 보고서는 패킷 길이, 장치별 버스 사용량 및 처리량을 히스토그램 형식으로 그래프로 표시합니다.

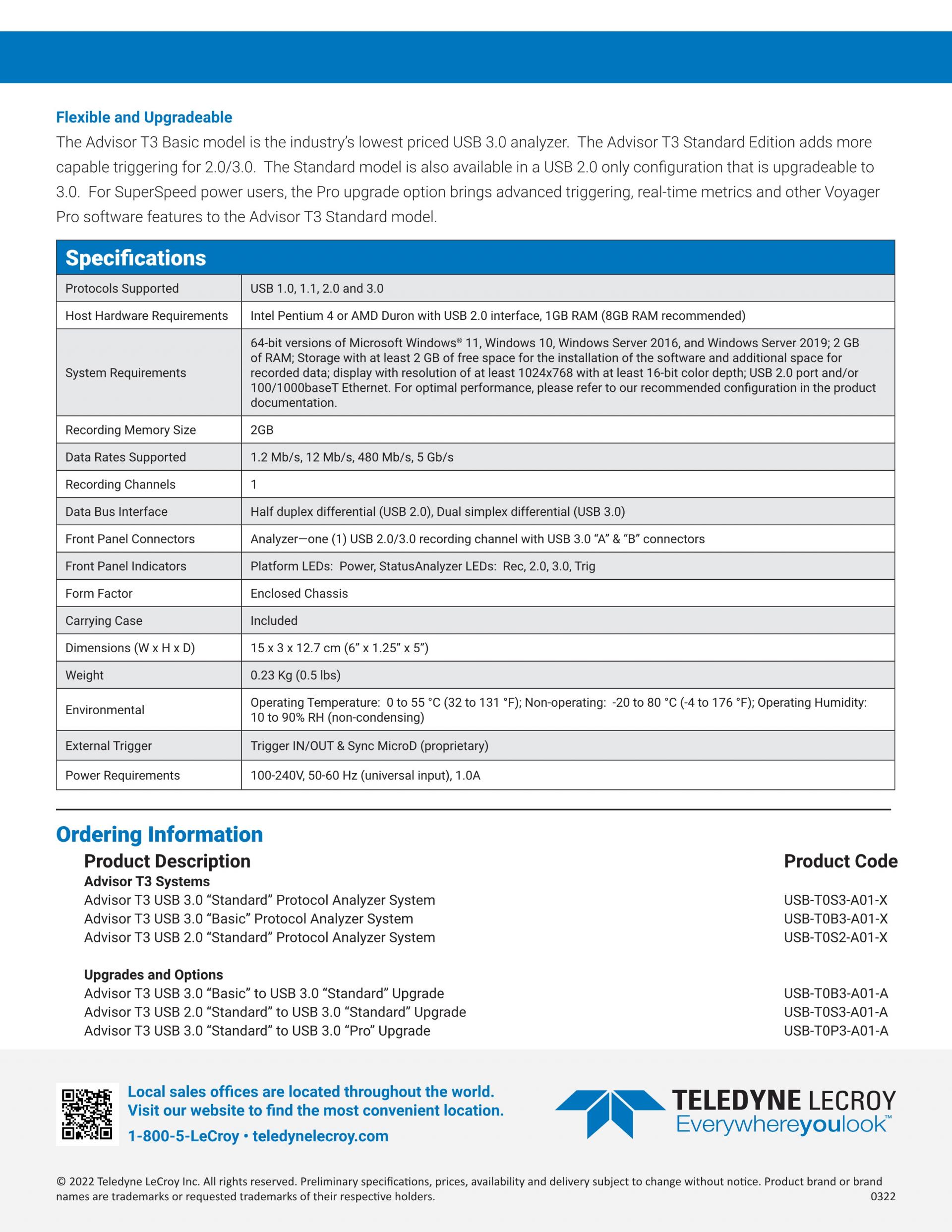

유연하고 업그레이드 가능
Advisor T3 Basic 모델은 업계 최저 가격의 USB 3.2 분석기입니다. USB Standard Edition은 2.0/3.0에 대해 더 많은 트리거 기능을 추가합니다. Advisor T3는 2.0로 업그레이드할 수 있는 USB 3.2 전용 모델로도 제공됩니다. SuperSpeed 고급 사용자를 위해 Pro 업그레이드 옵션은 고급 트리거링, 실시간 메트릭 및 기타 Voyager Pro 소프트웨어 기능을 Advisor T3 Standard 모델에 제공합니다.
