LECROY VOYAGER M3x USB 분석기 플랫폼
가격문의(상세정보 참조)

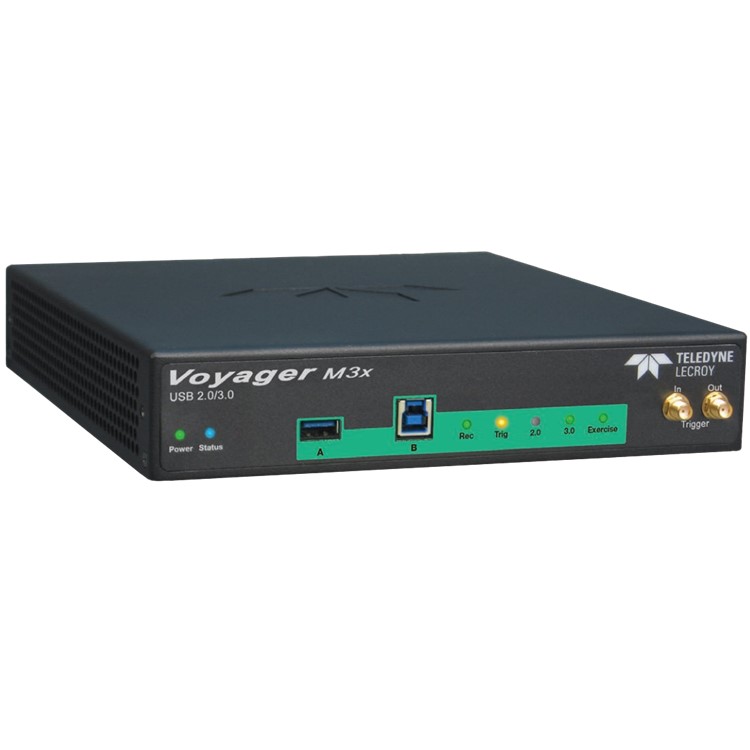

LECROY VOYAGER M3x USB 분석기 플랫폼
LECROY VOYAGER M3x USB analyzer platform
- 중단됨(M310e로 대체됨)
- Voyager M3x는 Teledyne LeCroy의 7세대 USB 분석기 플랫폼으로 최대 100Gb/s의 데이터 속도에서 USB 2.0 및 3.0 모두의 5% 정확한 프로토콜 캡처를 제공합니다. 업계에서 가장 널리 사용되는 USB 3.0 테스트 플랫폼은 프로토콜의 모든 계층에서 문제를 정확히 찾아내는 데 도움이 되는 사실상의 표준 CATC Trace 디스플레이 및 탁월한 분석 기능을 갖추고 있습니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
VOYAGER M3x
USB 분석기 플랫폼
VOYAGER M3x USB analyzer platform
텔레다인 르크로이의 전설 Voyager USB 3.0 분석기 플랫폼은 빠른 디버그, 분석 및 문제 해결을 위해 업계에서 가장 정확하고 신뢰할 수 있는 USB 2.0 및 3.0 프로토콜 캡처를 제공합니다.
이 다기능 검증 플랫폼은 2.0 및 3.0 호스트 및 장치 에뮬레이션이 가능한 통합 연습기와 함께 사용할 수 있습니다. 규정 준수 확인 및 오류 주입 외에도 운동자는 USB 끝점을 에뮬레이션하고 열거 요청에 지능적으로 응답할 수 있습니다.
이제 SuperSpeed 3.0 및 기가비트 이더넷 데이터 업로드 포트로 업그레이드된 Voyager 시스템은 USB 시스템 및 소프트웨어의 시장 출시 시간을 단축하는 데 도움이 되는 데이터 분석의 수많은 혁신을 특징으로 합니다. 결함 복구에서 성능 최적화에 이르기까지 Voyager 시스템은 USB 장치가 뛰어난 호환성과 처리량을 제공하도록 보장합니다.
타의 추종을 불허하는 정확도
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager M3x 분석기 프런트엔드는 최신 Teledyne LeCroy 프로빙 기술을 통합하여 USB 3.0 기록을 위한 빠른 잠금 및 타협하지 않는 정확도를 제공합니다. SuperSpeed USB 장치는 전원 일시 중단 모드에 자주 들어가는 장치와 함께 하드웨어 기반 전원 관리를 활용합니다. 인라인 상태에서 Voyager 시스템은 디스플레이 내에 타임스탬프가 찍힌 모든 버스 및 전원 상태 전환을 정확하게 표시하면서 전기적 유휴 상태를 감지하고 원활하게 복구합니다.
유연한 하드웨어

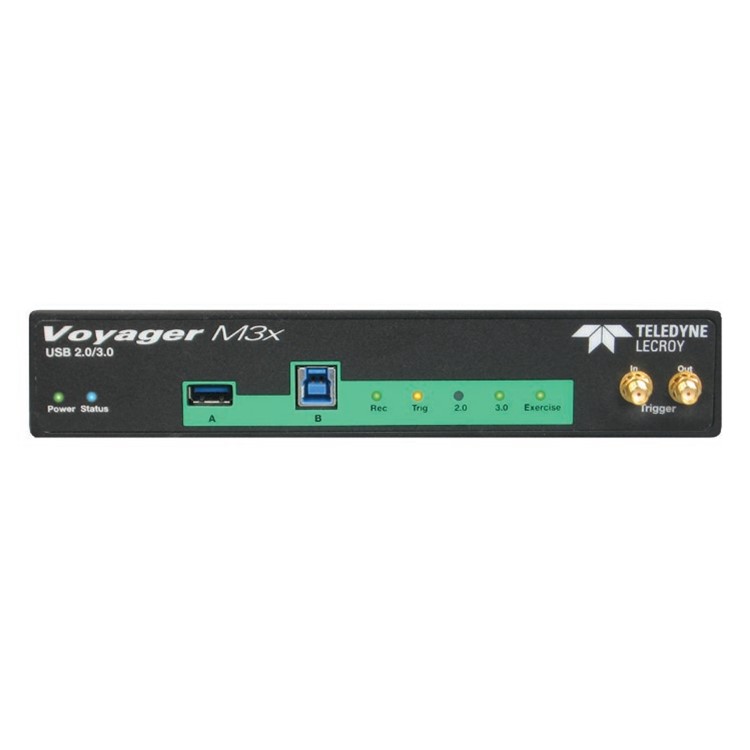

의 프론트 엔드 Voyager 분석기는 USB 3.0 및 2.0 신호를 지원하는 표준 USB 3.0 커넥터를 갖추고 있어 두 링크에서 동시에 트래픽을 손실 없이 캡처합니다. 동시 고속 및 SuperSpeed 레코딩을 통해 USB 3.0 허브를 통해 데이터 전송을 종단 간 볼 수 있습니다. 시스템은 USB 2.0/3.0 분석기로 작동할 수 있습니다. 2.0으로 업그레이드할 수 있는 3.0 전용 구성에서도 사용할 수 있습니다.

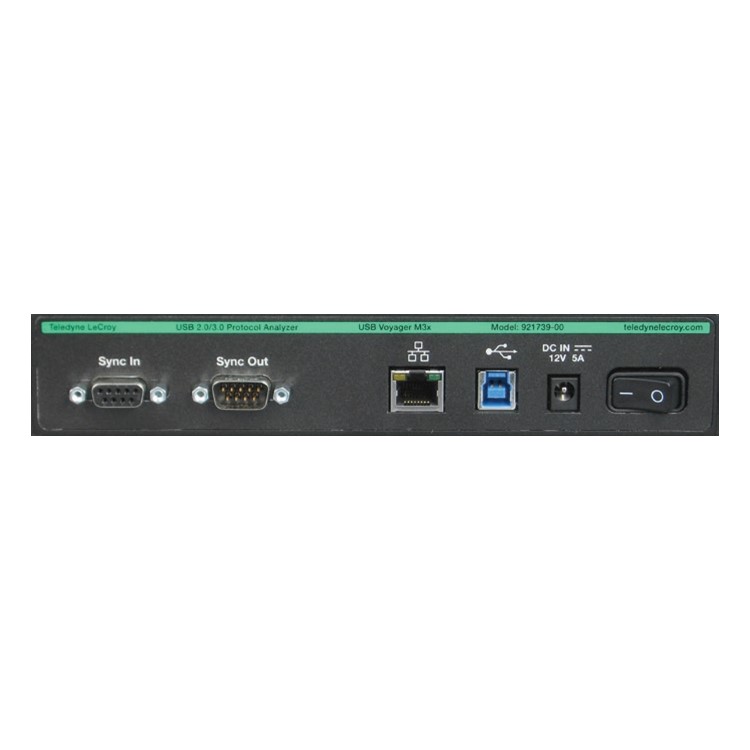

이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager M3x 플랫폼에는 4GB의 기록 메모리와 기록된 트래픽을 호스트 PC에 업로드하기 위한 USB 3.0 및 Gbe 링크가 포함되어 있습니다. 스풀 녹음 모드에서는 Voyager 캡처된 트래픽을 실시간으로 지속적으로 표시하여 빠른 액세스 및 확장된 녹화 세션을 허용합니다.
의 심장 Voyager 분석기는 Teledyne LeCroy의 혁신적인 BusEngine™ 기술입니다. 이 최첨단 프로토콜 처리 코어는 SuperSpeed USB 트래픽을 선택적으로 모니터링하고 기록하기 위해 실시간 기록 엔진과 구성 가능한 도구를 통합합니다. 현장에서 업그레이드 가능한 펌웨어를 통해 BusEngine은 진화하고 USB 사양에 대한 새로운 기능 또는 향후 변경 사항을 지원할 수 있습니다.

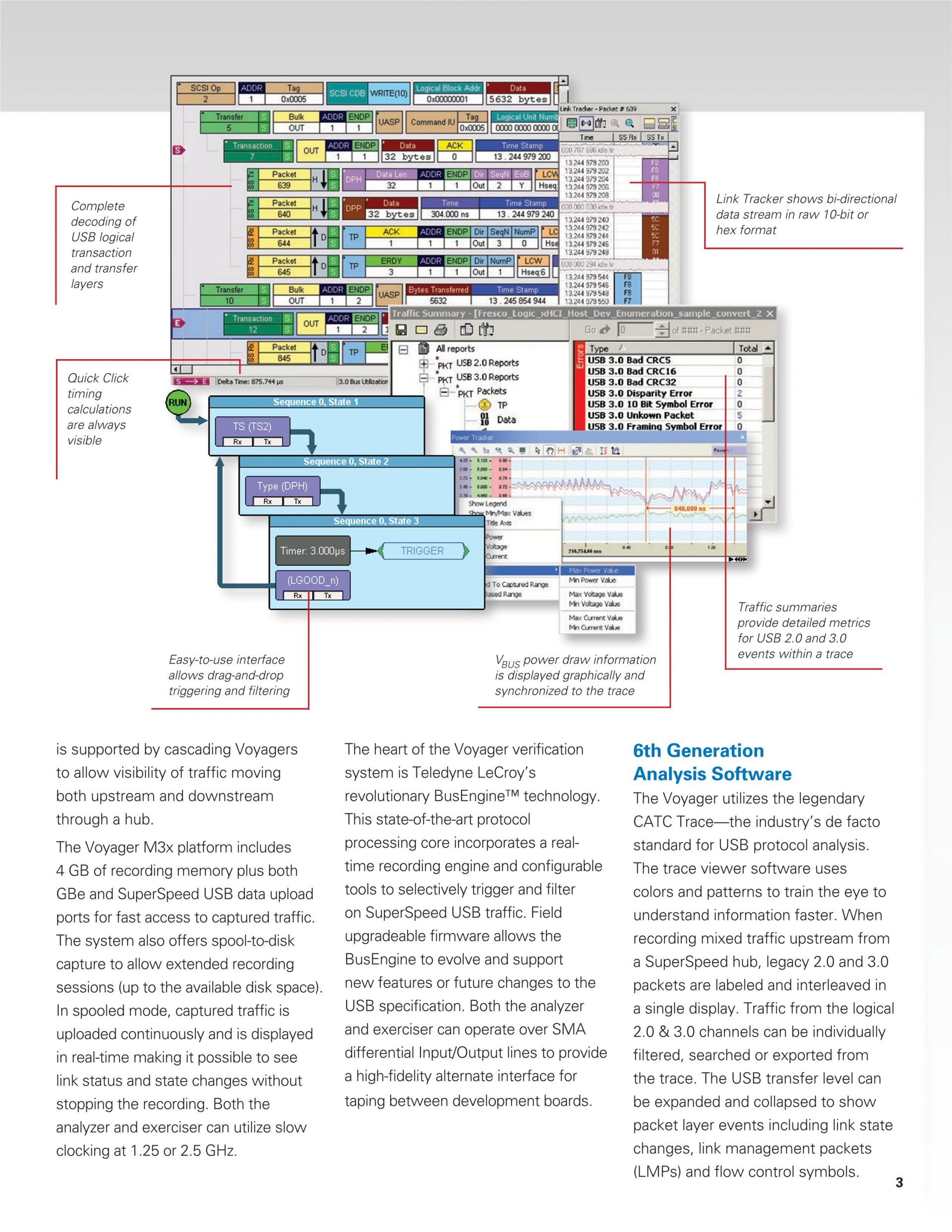

6세대 분석 소프트웨어
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager USB 2.0 프로토콜 분석을 위한 사실상의 업계 표준인 전설적인 CATC Trace를 활용합니다. 트레이스 뷰어 소프트웨어는 색상과 패턴을 사용하여 정보를 더 빨리 이해하도록 눈을 훈련시킵니다. SuperSpeed 허브에서 혼합 트래픽 업스트림을 기록할 때 레거시 2.0 및 3.0 패킷에 레이블이 지정되고 단일 디스플레이에 인터리브됩니다. 각 이벤트는 레이블이 지정되고 색상으로 구분된 모든 필드와 함께 별도의 행에 표시됩니다. 논리 2.0 및 3.0 채널의 트래픽은 추적에서 개별적으로 필터링, 검색 또는 내보낼 수 있습니다. USB 전송 레벨을 확장하거나 축소하여 모든 링크 관리 패킷(LMP) 및 흐름 제어 기호를 포함하는 패킷 계층을 표시할 수 있습니다.

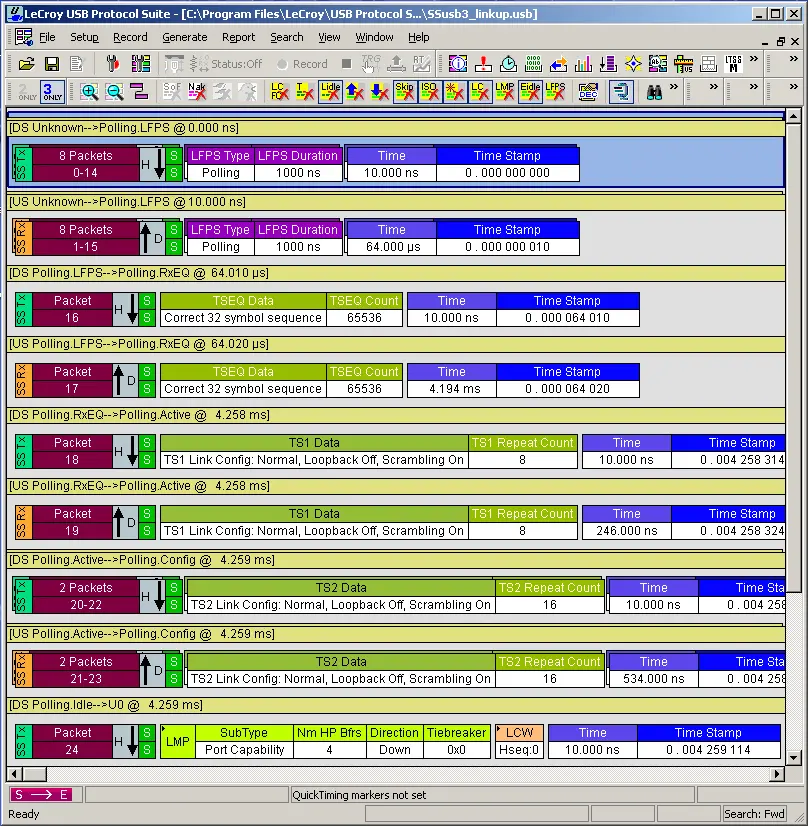

원시 디버깅 능력

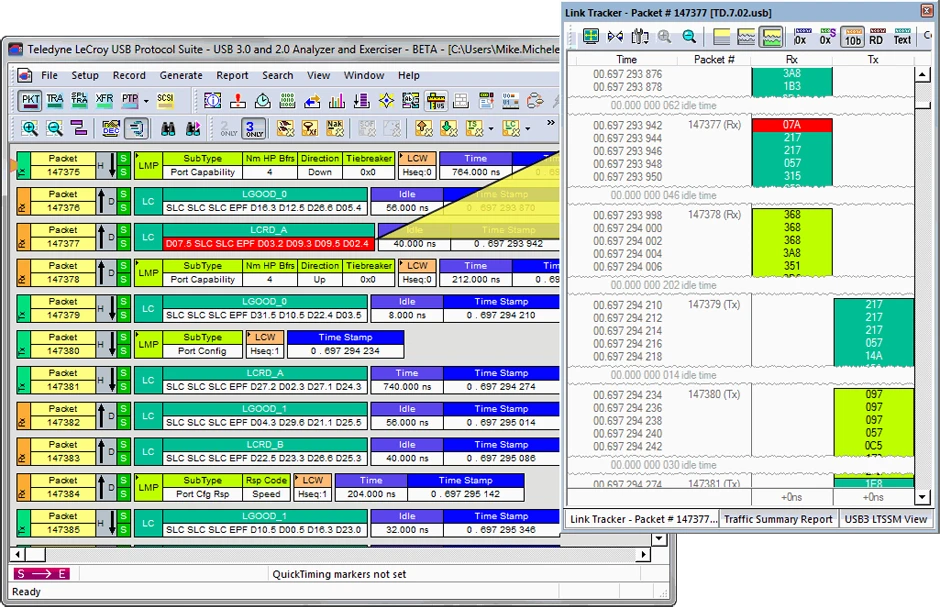

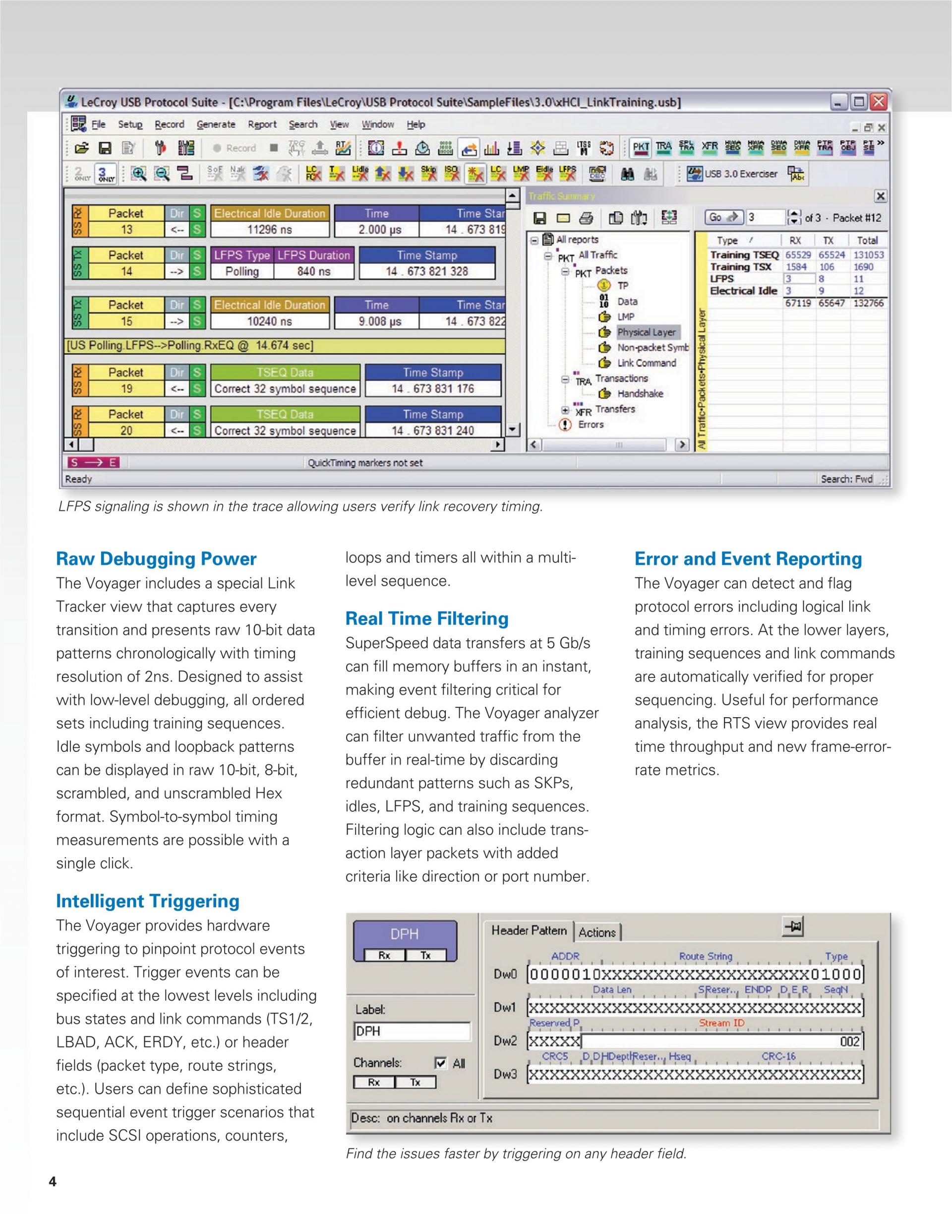

이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 유휴, 패킷 간 기호 및 손상된 5비트 기호를 포함하여 10Gbps USB 링크의 모든 전환을 캡처하는 시장의 유일한 분석기입니다. Link Tracker는 2ns의 타이밍 분해능으로 정렬된 모든 세트의 시간순 업스트림/다운스트림 디스플레이를 제공합니다. 낮은 수준의 디버깅을 지원하도록 설계된 교육 시퀀스를 포함한 모든 기호는 원시 10비트, 8비트, 스크램블 및 스크램블되지 않은 진수 형식으로 표시될 수 있습니다. 한 번의 클릭으로 심볼 간 타이밍 측정이 가능합니다.

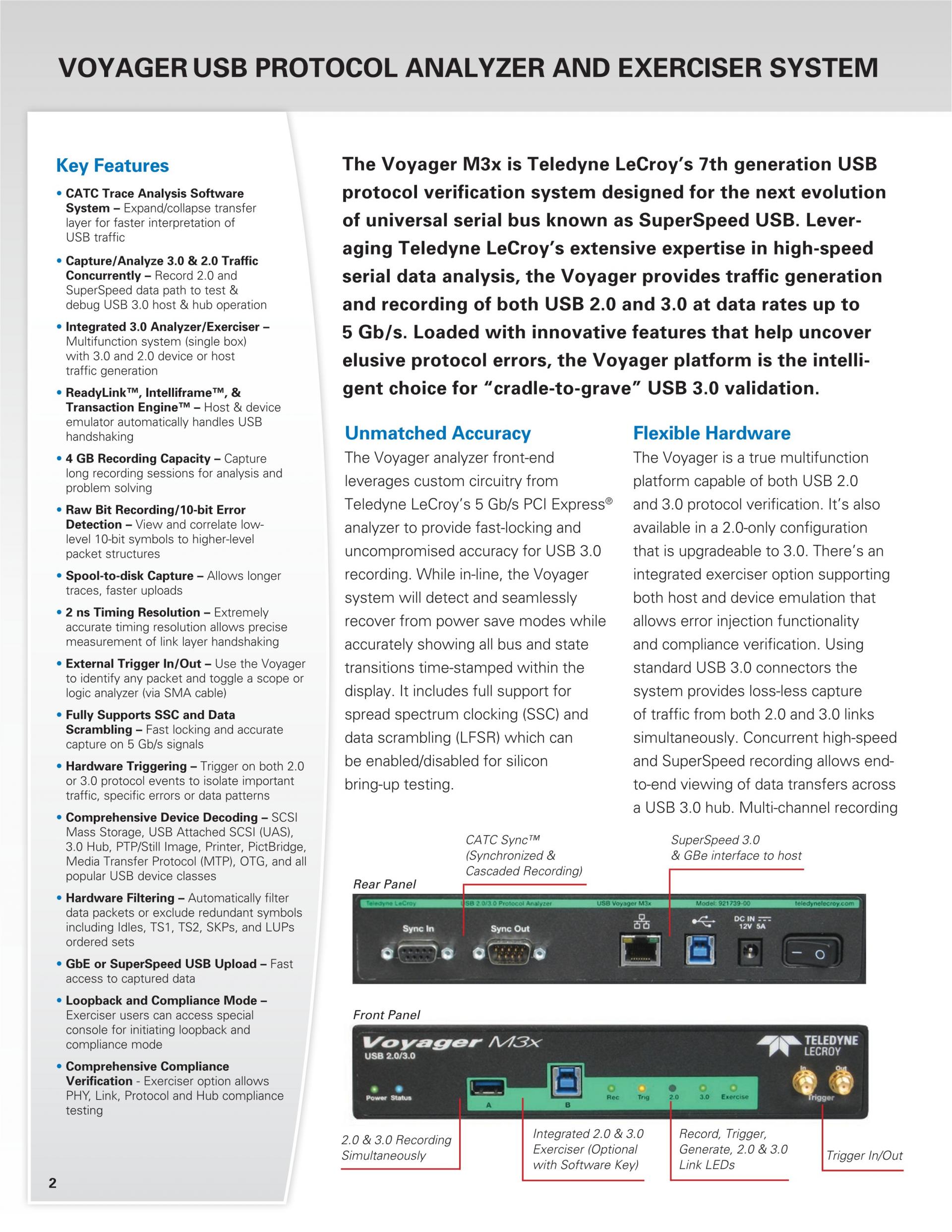

주요 특징
- CATC 추적 분석 소프트웨어 시스템 - USB 트래픽의 더 빠른 해석을 위한 확장/축소 전송 레이어
- 3.0 및 2.0 트래픽을 동시에 캡처/분석 - USB 2.0 호스트 및 허브 작동을 테스트 및 디버그하기 위한 3.0 및 SuperSpeed 데이터 경로 기록
- 통합 3.0 분석기/엑서사이즈(싱글박스) - 3.0 및 2.0 장치 또는 호스트 트래픽 생성 기능이 있는 다기능 시스템
- 4GB 녹음 용량 - 분석 및 문제 해결을 위해 긴 녹음 세션 캡처
- 원시 비트 기록 / 10비트 오류 감지 - 낮은 수준의 10비트 기호를 보고 높은 수준의 패킷 구조와 연관시킵니다.
- 40개 이상의 링크 및 프로토콜 오류 감지 - 중요한 링크 및 타이밍 오류는 추적에서 자동으로 감지되고 플래그 지정됩니다.
- 2ns 타이밍 분해능 - 매우 정확한 타이밍 분해능으로 링크 레이어 핸드셰이킹의 정확한 측정 가능
- 외부 트리거 입/출력 - 텔레다인 르크로이 사용 Voyager 모든 패킷을 식별하고 스코프 또는 로직 분석기를 전환하기 위해(SMA 커넥터를 통해)
- SSC 및 데이터 스크램블링을 완벽하게 지원 - 5Gbps 신호에 대한 빠른 잠금 및 정확한 캡처
- 하드웨어 트리거링 - 2.0 또는 3.0 프로토콜 이벤트 모두에서 트리거하여 중요한 트래픽, 특정 오류 또는 데이터 패턴을 분리합니다.
- 포괄적인 장치 디코딩 - SCSI 대용량 저장 장치, 3.0 허브, PTP/스틸 이미지, 프린터, PictBridge, 미디어 전송 프로토콜(MTP) 및 널리 사용되는 모든 USB 장치 클래스
- 하드웨어 필터링 - 유휴, TS1, TS2, SKP 및 LFPS 시퀀스를 포함하여 필수적이지 않고 중복되는 기호를 자동으로 제외
- 지능형 보고서 - 이벤트 메트릭을 자동으로 보고하고 20개 이상의 일반적인 USB 3.0 프로토콜 오류에 플래그 지정
- 정교한 보기 - TLP 메시지 및 헤더, USB 프로토콜의 논리적 트랜잭션 및 전송 계층 보기
- Gbe 또는 USB 3.0 업로드 - Gbe를 통한 600Mbps의 지속적인 전송 속도는 캡처된 데이터에 대한 즉각적인 액세스를 제공.
- 루프백 및 규정 준수 모드 - 엑서서 시스템은 루프백 및 컴플라이언스 모드를 시작하기 위한 특수 콘솔을 제공합니다.
- 교육 및 타이밍 보기 연결 - 추적 표시에 연결된 LTSSM 흐름도 및 시간순 보기
- 실시간 통계 - RTS 창은 실시간으로 처리량, 링크 통계 및 패킷 오류율을 그래픽으로 보여줍니다.
- 컴플라이언스 테스트 옵션 - Voyager 링크 및 허브 컴플라이언스 테스트를 수행하기 위한 인증된 링크 확인 시스템(LVS)입니다.
- 파워 트래커™ 옵션 - 트레이스 데이터에 동기화된 VBus 장치에 대한 그래프 전력 및 전류 소비
- 12개월 하드웨어 보증 - 업계 최고의 지원 및 보증으로 투자 보호
지능형 트리거링
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 관심 있는 프로토콜 이벤트를 정확히 찾아내는 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 버스 상태 및 순서 집합(링크 업, SKP 등) 또는 경로 문자열 또는 패킷 유형(ACK, 데이터 등)을 포함한 헤더 필드를 포함하여 가장 낮은 수준에서 지정할 수 있습니다. Voyager의 그래픽 끌어서 놓기 인터페이스를 통해 쉽게 설정할 수 있습니다. 사용자는 다중 레벨 시퀀스 내에서 모두 SCSI 작업, 카운터, 루프 및 타이머를 포함하는 여러 순차 이벤트 트리거 시나리오를 모니터링하는 트리거 논리를 정의할 수 있습니다.
실시간 필터링
5Gb/s의 SuperSpeed 데이터 전송은 메모리 버퍼를 즉시 채울 수 있으므로 효율적인 디버그를 위해 이벤트 필터링이 중요합니다. 그만큼 Voyager 분석기는 SKP, 유휴 및 교육 시퀀스와 같은 중복 패턴을 삭제하여 실시간으로 버퍼에서 원하지 않는 트래픽을 필터링할 수 있습니다. 필터링 논리에는 방향 또는 포트 번호와 같은 기준이 추가된 트랜잭션 계층 패킷도 포함될 수 있습니다.
오류 감지

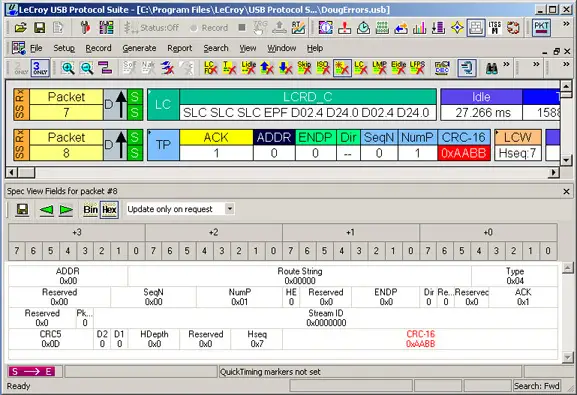

텔레다인 르크로이 Voyager 논리적 링크 및 타이밍 오류를 포함한 실제 프로토콜 오류를 감지하고 표시할 수 있습니다. 하위 계층에서 교육 시퀀스 및 링크 명령이 적절한 형식인지 자동으로 확인됩니다. 사양 보기는 헤더 필드를 진수 또는 binary 또한 오류를 빨간색으로 표시합니다.

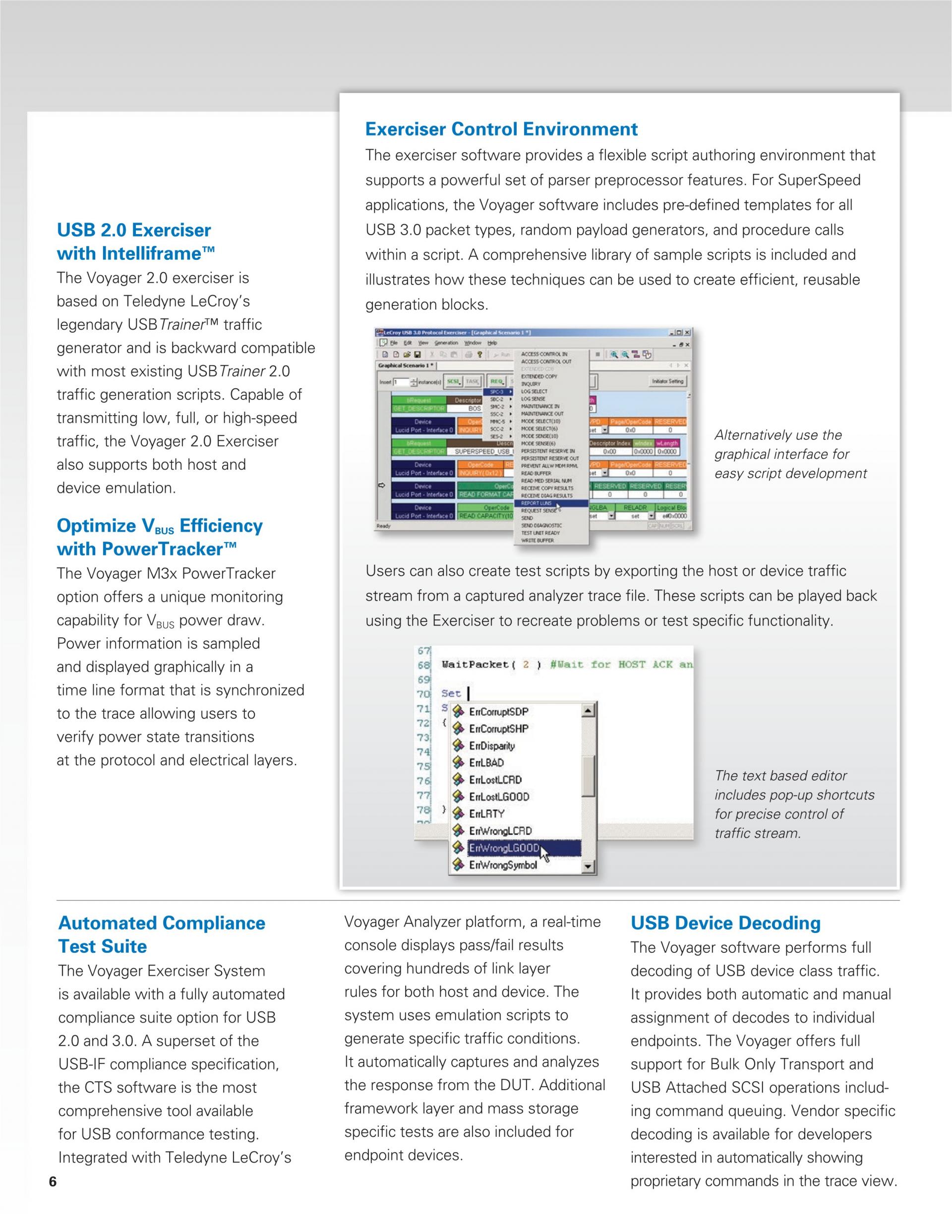

통합 연습기 옵션

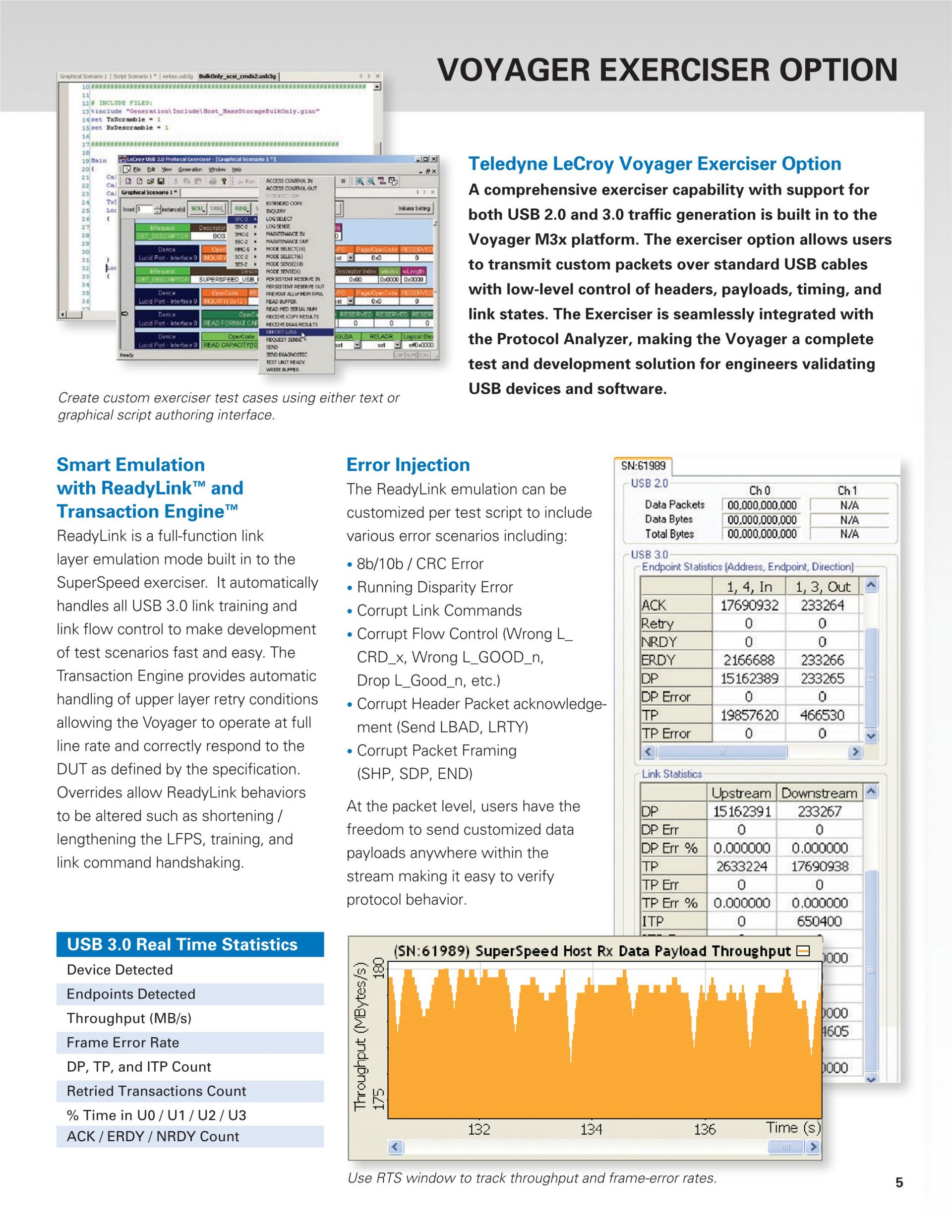

USB 2.0 및 3.0 트래픽 생성을 모두 지원하는 포괄적인 연습기 기능이 내장되어 있습니다. Voyager 플랫폼. 연습기 옵션을 사용하면 사용자가 헤더, 페이로드, 타이밍 및 링크 상태를 낮은 수준으로 제어하여 표준 USB 케이블을 통해 맞춤형 패킷을 전송할 수 있습니다. 특징 Voyager ReadyLink™ 및 Transaction Engine™ 연습기는 모든 USB 3.0 핸드셰이크를 자동으로 처리하는 전체 기능 링크 및 트랜잭션 계층 상태 시스템을 포함합니다. ReadyLink는 링크 동기화, 흐름 제어 및 헤더 승인을 유지합니다. 트랜잭션 엔진은 NRDY 재시도 조건을 관리하여 Voyager 최대 회선 속도로 작동하고 사양에 정의된 대로 DUT에 올바르게 응답합니다. 재정의를 사용하면 LFPS 및 링크 훈련 신호를 줄이거나 핸드셰이크 패킷을 지연시키는 등 이러한 동작을 변경할 수 있습니다. Exerciser는 Protocol Analyzer와 원활하게 통합되어 Voyager 시스템은 USB 프로토콜을 검증하는 엔지니어를 위한 완벽한 테스트 및 개발 솔루션입니다. 더 보기
USB 컴플라이언스 테스트
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager USB 3.0 준수 제품군은 호스트와 장치가 링크 교육, 링크 복구 및 전원 관리 동작을 적절하게 구현하는지 확인하기 위해 포괄적인 링크 계층 테스트 범위를 제공하는 소프트웨어 옵션입니다(7장). Teledyne LeCroy와 통합 Voyager 연습기 플랫폼인 Compliance Suite는 USB IF의 링크 및 허브 테스트에 대해 인증을 받았습니다. 더 보기
USB 장치 디코딩
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 소프트웨어는 개별 엔드포인트에 대한 디코딩의 자동 및 수동 할당을 통해 USB 장치 클래스 트래픽의 전체 디코딩을 수행합니다. 그만큼 Voyager 명령 대기열을 포함하여 대량 전용 전송 및 USB 연결 SCSI 작업을 완벽하게 지원합니다. OTG에서 CCD, Video 클래스까지, Voyager 가장 포괄적인 디코딩을 제공합니다. 또한 트레이스 보기에서 독점 명령을 자동으로 표시하는 데 관심이 있는 개발자를 위해 공급업체별 디코딩을 지원합니다.
USB 디코딩의 전체 목록
|

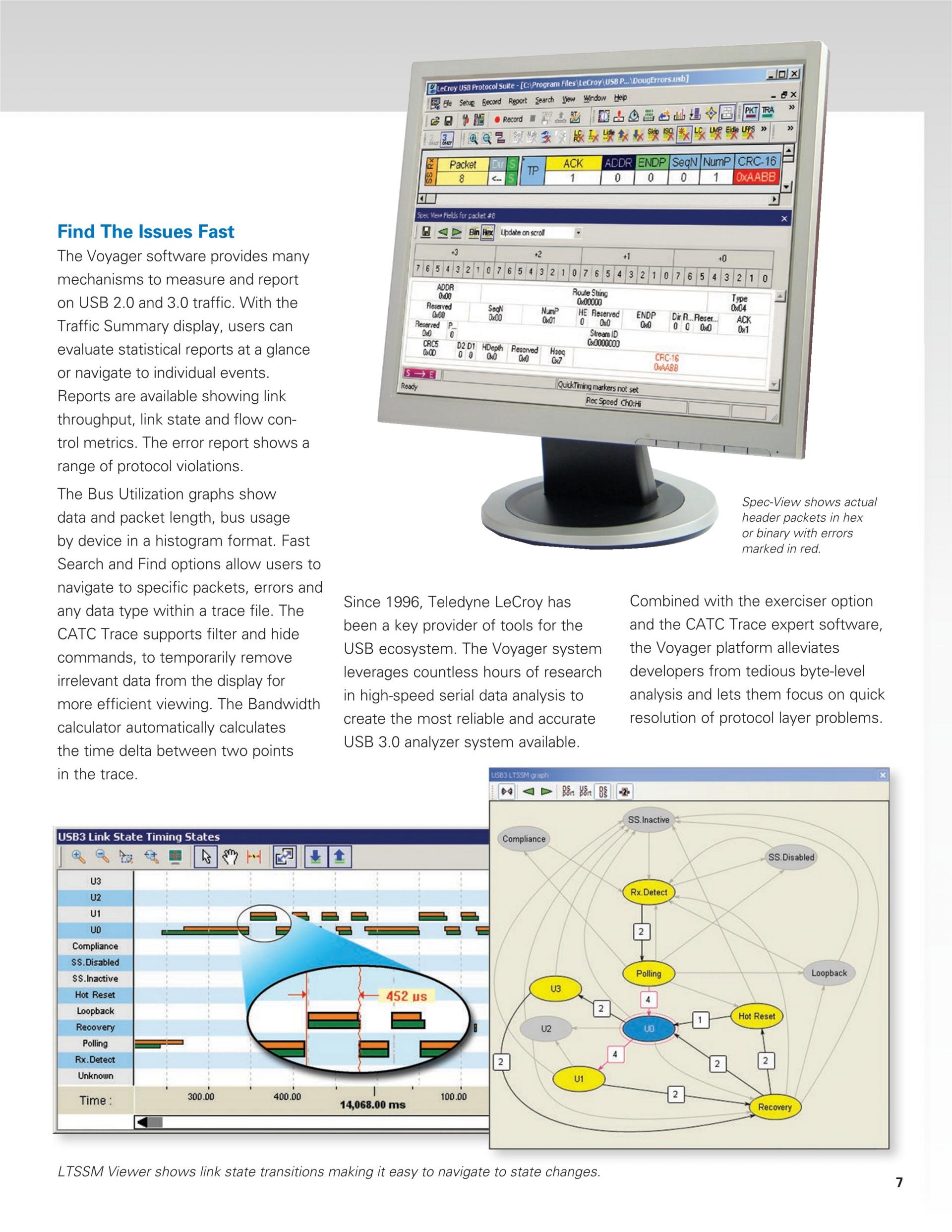

빠르게 문제 찾기

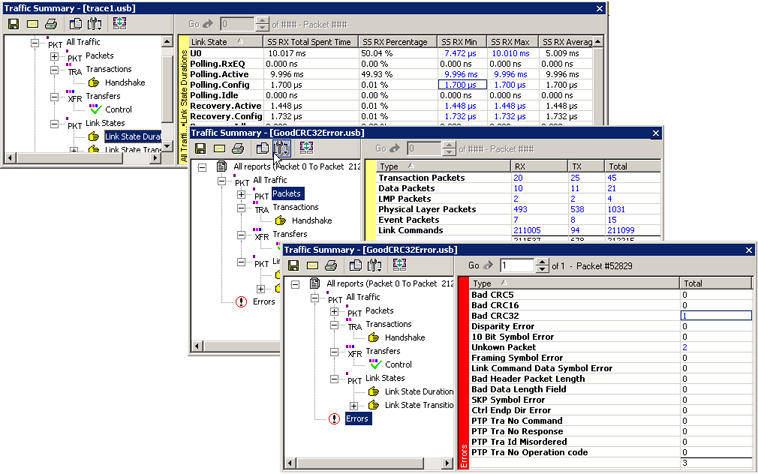

이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 소프트웨어는 USB 2.0 및 3.0 프로토콜을 측정하고 보고하는 많은 메커니즘을 제공합니다. 트래픽 요약 디스플레이를 통해 사용자는 통계 보고서를 한눈에 평가하거나 개별 이벤트를 탐색할 수 있습니다. 사용자는 ACK/NAK 또는 장치 알림 이벤트를 보기 위해 트랜잭션 패킷을 선택한 다음 단일 키 입력으로 각 발생으로 이동할 수 있습니다. 링크 처리량 및 흐름 제어 메트릭을 보여주는 보고서를 사용할 수 있습니다. 더 높은 수준의 이벤트도 논리적 USB 전송 수준에서 추적 및 보고됩니다. 오류 보고서는 유효하지 않은 CRC에서 프레이밍 오류에 이르기까지 다양한 프로토콜 위반을 보여줍니다.

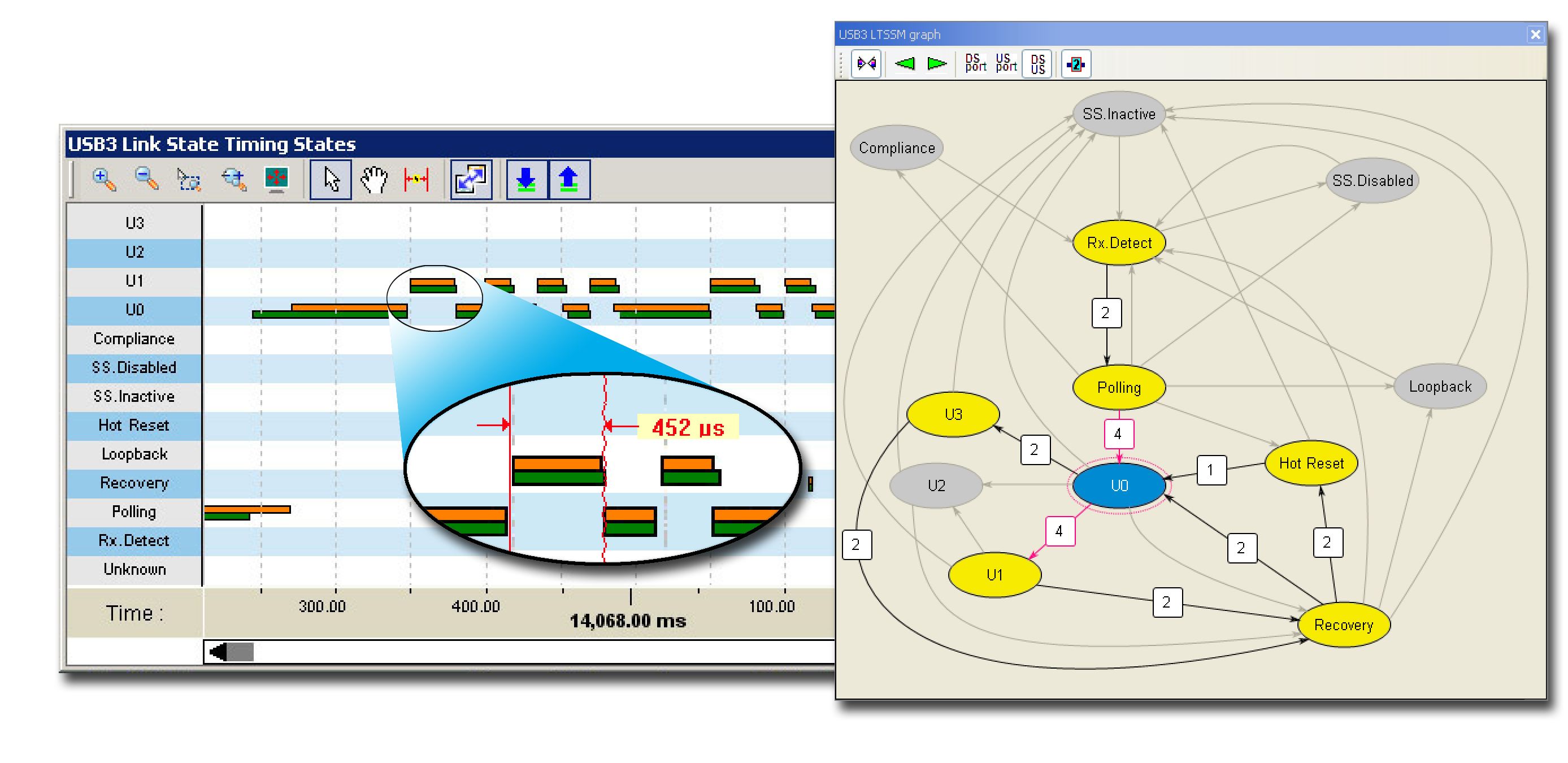

LTSSM 보기는 대화형 USB 3.0 상태 머신 다이어그램을 제공합니다. 각 상태 변경은 그래픽으로 표시되며 추적 디스플레이에 하이퍼링크로 연결됩니다. 링크 상태 타이밍 보기는 타임라인 형식으로 동일한 정보를 보여줍니다.

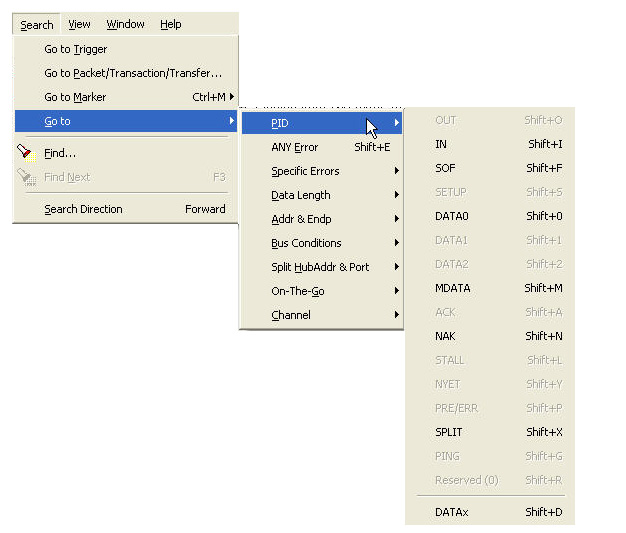

버스 이용률 그래프는 데이터 및 패킷 길이, 장치별 버스 이용률을 히스토그램 형식으로 보여줍니다. 대역폭 계산기는 트레이스의 두 지점 사이의 시간 델타를 자동으로 계산합니다. 빠른 검색 및 찾기 옵션을 통해 사용자는 추적 파일 내의 특정 패킷, 오류 및 모든 데이터 유형을 탐색할 수 있습니다. CATC Trace는 보다 효율적인 보기를 위해 디스플레이에서 관련 없는 데이터를 일시적으로 제거하기 위해 필터 및 숨기기 명령을 지원합니다.

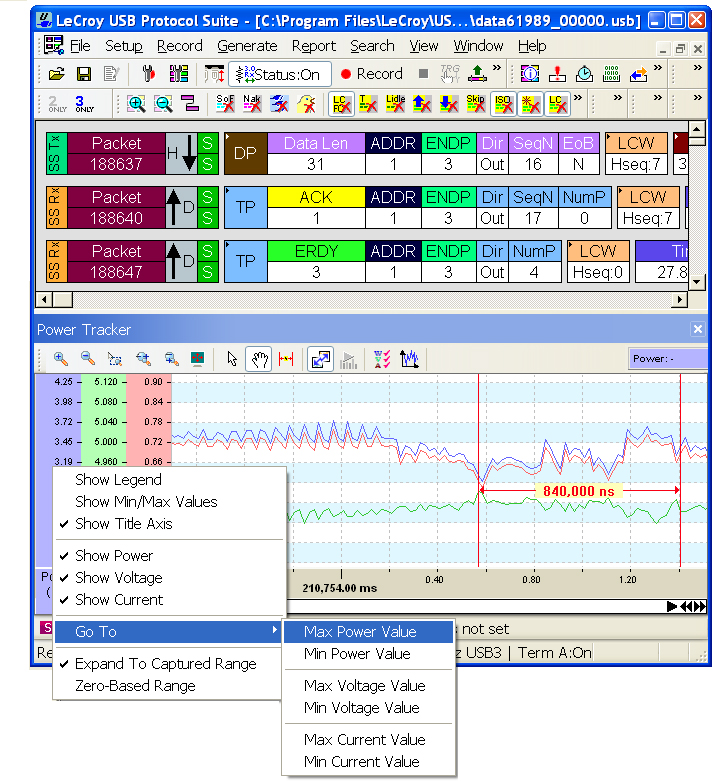

PowerTracker™로 vBus 효율성 최적화
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager M3x Power Tracker 옵션은 vBus 전력 소모에 대한 고유한 모니터링 기능을 제공합니다. 전력 정보는 시간 표시 형식으로 샘플링 및 그래픽으로 표시되며 트레이스와 동기화되어 사용자가 프로토콜 및 전기 계층에서 전력 상태 전환을 확인할 수 있습니다. Power Tracker는 vBus 변경 사항을 쉽게 추적할 수 있도록 전압, 전류 및 전력을 표시합니다.
Teledyne LeCroy는 1996년부터 USB 에코시스템을 위한 주요 도구 제공업체였습니다. 그만큼 Voyager 시스템은 고속 직렬 데이터 분석에 대한 수많은 연구 시간을 활용하여 가장 안정적이고 정확한 USB 3.0 분석기 시스템을 만듭니다. 운동기 옵션 및 CATC Trace 전문가 소프트웨어와 결합하여 Voyager 플랫폼은 지루한 바이트 수준 분석에서 개발자를 완화하고 프로토콜 계층 문제의 빠른 해결에 집중할 수 있도록 합니다.
VOYAGER M3x VOYAGER M3x 르크로이 르크로이 VOYAGER M3x VOYAGER M3x 르끄로이 르끄로이 VOYAGER M3x VOYAGER M3x LECROY LECROY VOYAGER M3x M3x M3x 르크로이 르크로이 M3x M3x 르끄로이 르끄로이 M3x M3x LECROY LECROY M3x

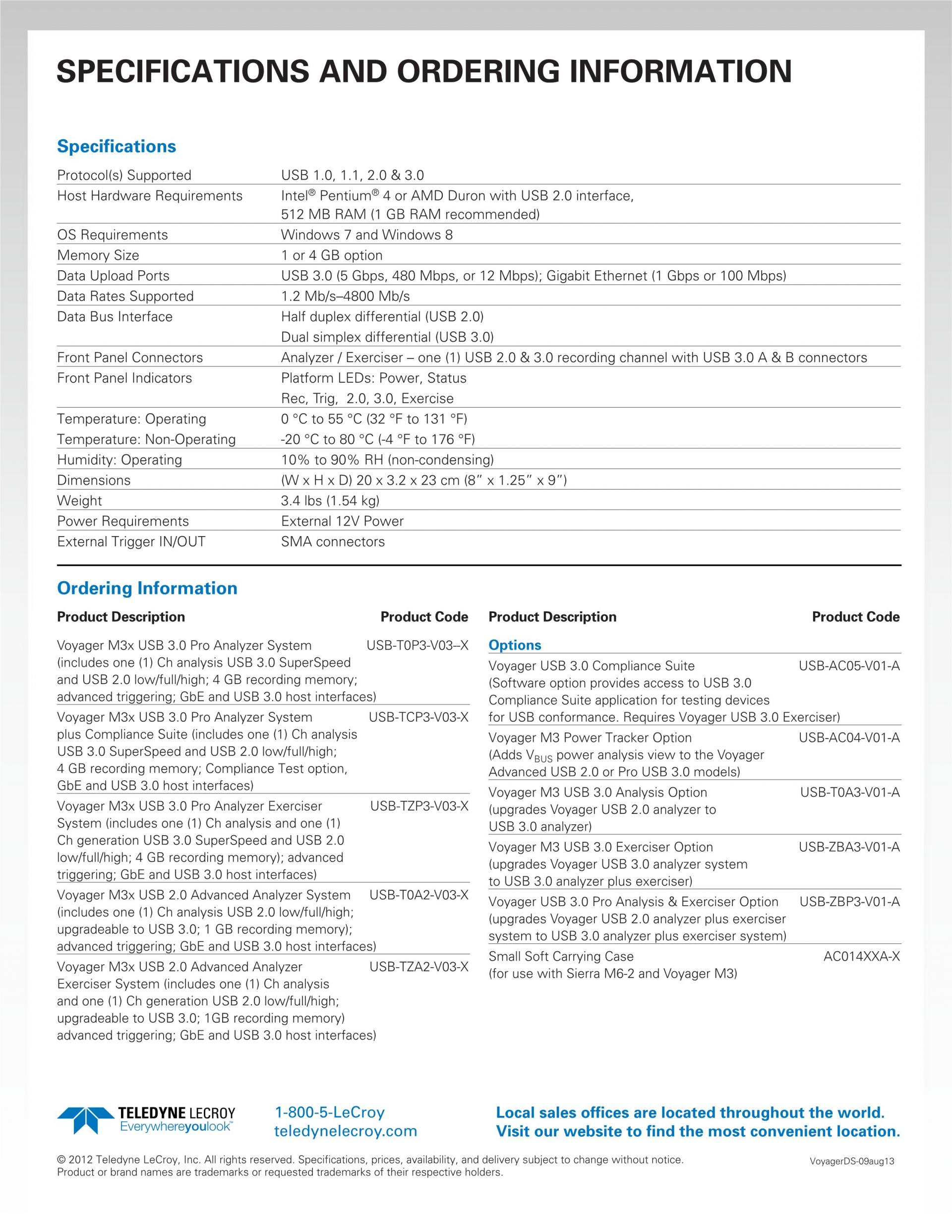

가격이 궁금하신가요?
더 많은 자료는?
클릭 하시면 이동합니다.
르크로이 ・ LECROY
VOYAGER M3x
USB 분석기 플랫폼
VOYAGER M3x USB analyzer platform
텔레다인 르크로이의 전설 Voyager USB 3.0 분석기 플랫폼은 빠른 디버그, 분석 및 문제 해결을 위해 업계에서 가장 정확하고 신뢰할 수 있는 USB 2.0 및 3.0 프로토콜 캡처를 제공합니다.
이 다기능 검증 플랫폼은 2.0 및 3.0 호스트 및 장치 에뮬레이션이 가능한 통합 연습기와 함께 사용할 수 있습니다. 규정 준수 확인 및 오류 주입 외에도 운동자는 USB 끝점을 에뮬레이션하고 열거 요청에 지능적으로 응답할 수 있습니다.
이제 SuperSpeed 3.0 및 기가비트 이더넷 데이터 업로드 포트로 업그레이드된 Voyager 시스템은 USB 시스템 및 소프트웨어의 시장 출시 시간을 단축하는 데 도움이 되는 데이터 분석의 수많은 혁신을 특징으로 합니다. 결함 복구에서 성능 최적화에 이르기까지 Voyager 시스템은 USB 장치가 뛰어난 호환성과 처리량을 제공하도록 보장합니다.
타의 추종을 불허하는 정확도
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager M3x 분석기 프런트엔드는 최신 Teledyne LeCroy 프로빙 기술을 통합하여 USB 3.0 기록을 위한 빠른 잠금 및 타협하지 않는 정확도를 제공합니다. SuperSpeed USB 장치는 전원 일시 중단 모드에 자주 들어가는 장치와 함께 하드웨어 기반 전원 관리를 활용합니다. 인라인 상태에서 Voyager 시스템은 디스플레이 내에 타임스탬프가 찍힌 모든 버스 및 전원 상태 전환을 정확하게 표시하면서 전기적 유휴 상태를 감지하고 원활하게 복구합니다.
유연한 하드웨어
의 프론트 엔드 Voyager 분석기는 USB 3.0 및 2.0 신호를 지원하는 표준 USB 3.0 커넥터를 갖추고 있어 두 링크에서 동시에 트래픽을 손실 없이 캡처합니다. 동시 고속 및 SuperSpeed 레코딩을 통해 USB 3.0 허브를 통해 데이터 전송을 종단 간 볼 수 있습니다. 시스템은 USB 2.0/3.0 분석기로 작동할 수 있습니다. 2.0으로 업그레이드할 수 있는 3.0 전용 구성에서도 사용할 수 있습니다.
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager M3x 플랫폼에는 4GB의 기록 메모리와 기록된 트래픽을 호스트 PC에 업로드하기 위한 USB 3.0 및 Gbe 링크가 포함되어 있습니다. 스풀 녹음 모드에서는 Voyager 캡처된 트래픽을 실시간으로 지속적으로 표시하여 빠른 액세스 및 확장된 녹화 세션을 허용합니다.
의 심장 Voyager 분석기는 Teledyne LeCroy의 혁신적인 BusEngine™ 기술입니다. 이 최첨단 프로토콜 처리 코어는 SuperSpeed USB 트래픽을 선택적으로 모니터링하고 기록하기 위해 실시간 기록 엔진과 구성 가능한 도구를 통합합니다. 현장에서 업그레이드 가능한 펌웨어를 통해 BusEngine은 진화하고 USB 사양에 대한 새로운 기능 또는 향후 변경 사항을 지원할 수 있습니다.
6세대 분석 소프트웨어
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager USB 2.0 프로토콜 분석을 위한 사실상의 업계 표준인 전설적인 CATC Trace를 활용합니다. 트레이스 뷰어 소프트웨어는 색상과 패턴을 사용하여 정보를 더 빨리 이해하도록 눈을 훈련시킵니다. SuperSpeed 허브에서 혼합 트래픽 업스트림을 기록할 때 레거시 2.0 및 3.0 패킷에 레이블이 지정되고 단일 디스플레이에 인터리브됩니다. 각 이벤트는 레이블이 지정되고 색상으로 구분된 모든 필드와 함께 별도의 행에 표시됩니다. 논리 2.0 및 3.0 채널의 트래픽은 추적에서 개별적으로 필터링, 검색 또는 내보낼 수 있습니다. USB 전송 레벨을 확장하거나 축소하여 모든 링크 관리 패킷(LMP) 및 흐름 제어 기호를 포함하는 패킷 계층을 표시할 수 있습니다.
원시 디버깅 능력
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 유휴, 패킷 간 기호 및 손상된 5비트 기호를 포함하여 10Gbps USB 링크의 모든 전환을 캡처하는 시장의 유일한 분석기입니다. Link Tracker는 2ns의 타이밍 분해능으로 정렬된 모든 세트의 시간순 업스트림/다운스트림 디스플레이를 제공합니다. 낮은 수준의 디버깅을 지원하도록 설계된 교육 시퀀스를 포함한 모든 기호는 원시 10비트, 8비트, 스크램블 및 스크램블되지 않은 진수 형식으로 표시될 수 있습니다. 한 번의 클릭으로 심볼 간 타이밍 측정이 가능합니다.
주요 특징
- CATC 추적 분석 소프트웨어 시스템 - USB 트래픽의 더 빠른 해석을 위한 확장/축소 전송 레이어
- 3.0 및 2.0 트래픽을 동시에 캡처/분석 - USB 2.0 호스트 및 허브 작동을 테스트 및 디버그하기 위한 3.0 및 SuperSpeed 데이터 경로 기록
- 통합 3.0 분석기/엑서사이즈(싱글박스) - 3.0 및 2.0 장치 또는 호스트 트래픽 생성 기능이 있는 다기능 시스템
- 4GB 녹음 용량 - 분석 및 문제 해결을 위해 긴 녹음 세션 캡처
- 원시 비트 기록 / 10비트 오류 감지 - 낮은 수준의 10비트 기호를 보고 높은 수준의 패킷 구조와 연관시킵니다.
- 40개 이상의 링크 및 프로토콜 오류 감지 - 중요한 링크 및 타이밍 오류는 추적에서 자동으로 감지되고 플래그 지정됩니다.
- 2ns 타이밍 분해능 - 매우 정확한 타이밍 분해능으로 링크 레이어 핸드셰이킹의 정확한 측정 가능
- 외부 트리거 입/출력 - 텔레다인 르크로이 사용 Voyager 모든 패킷을 식별하고 스코프 또는 로직 분석기를 전환하기 위해(SMA 커넥터를 통해)
- SSC 및 데이터 스크램블링을 완벽하게 지원 - 5Gbps 신호에 대한 빠른 잠금 및 정확한 캡처
- 하드웨어 트리거링 - 2.0 또는 3.0 프로토콜 이벤트 모두에서 트리거하여 중요한 트래픽, 특정 오류 또는 데이터 패턴을 분리합니다.
- 포괄적인 장치 디코딩 - SCSI 대용량 저장 장치, 3.0 허브, PTP/스틸 이미지, 프린터, PictBridge, 미디어 전송 프로토콜(MTP) 및 널리 사용되는 모든 USB 장치 클래스
- 하드웨어 필터링 - 유휴, TS1, TS2, SKP 및 LFPS 시퀀스를 포함하여 필수적이지 않고 중복되는 기호를 자동으로 제외
- 지능형 보고서 - 이벤트 메트릭을 자동으로 보고하고 20개 이상의 일반적인 USB 3.0 프로토콜 오류에 플래그 지정
- 정교한 보기 - TLP 메시지 및 헤더, USB 프로토콜의 논리적 트랜잭션 및 전송 계층 보기
- Gbe 또는 USB 3.0 업로드 - Gbe를 통한 600Mbps의 지속적인 전송 속도는 캡처된 데이터에 대한 즉각적인 액세스를 제공.
- 루프백 및 규정 준수 모드 - 엑서서 시스템은 루프백 및 컴플라이언스 모드를 시작하기 위한 특수 콘솔을 제공합니다.
- 교육 및 타이밍 보기 연결 - 추적 표시에 연결된 LTSSM 흐름도 및 시간순 보기
- 실시간 통계 - RTS 창은 실시간으로 처리량, 링크 통계 및 패킷 오류율을 그래픽으로 보여줍니다.
- 컴플라이언스 테스트 옵션 - Voyager 링크 및 허브 컴플라이언스 테스트를 수행하기 위한 인증된 링크 확인 시스템(LVS)입니다.
- 파워 트래커™ 옵션 - 트레이스 데이터에 동기화된 VBus 장치에 대한 그래프 전력 및 전류 소비
- 12개월 하드웨어 보증 - 업계 최고의 지원 및 보증으로 투자 보호
지능형 트리거링
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 관심 있는 프로토콜 이벤트를 정확히 찾아내는 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 버스 상태 및 순서 집합(링크 업, SKP 등) 또는 경로 문자열 또는 패킷 유형(ACK, 데이터 등)을 포함한 헤더 필드를 포함하여 가장 낮은 수준에서 지정할 수 있습니다. Voyager의 그래픽 끌어서 놓기 인터페이스를 통해 쉽게 설정할 수 있습니다. 사용자는 다중 레벨 시퀀스 내에서 모두 SCSI 작업, 카운터, 루프 및 타이머를 포함하는 여러 순차 이벤트 트리거 시나리오를 모니터링하는 트리거 논리를 정의할 수 있습니다.
실시간 필터링
5Gb/s의 SuperSpeed 데이터 전송은 메모리 버퍼를 즉시 채울 수 있으므로 효율적인 디버그를 위해 이벤트 필터링이 중요합니다. 그만큼 Voyager 분석기는 SKP, 유휴 및 교육 시퀀스와 같은 중복 패턴을 삭제하여 실시간으로 버퍼에서 원하지 않는 트래픽을 필터링할 수 있습니다. 필터링 논리에는 방향 또는 포트 번호와 같은 기준이 추가된 트랜잭션 계층 패킷도 포함될 수 있습니다.
오류 감지
텔레다인 르크로이 Voyager 논리적 링크 및 타이밍 오류를 포함한 실제 프로토콜 오류를 감지하고 표시할 수 있습니다. 하위 계층에서 교육 시퀀스 및 링크 명령이 적절한 형식인지 자동으로 확인됩니다. 사양 보기는 헤더 필드를 진수 또는 binary 또한 오류를 빨간색으로 표시합니다.
통합 연습기 옵션
USB 2.0 및 3.0 트래픽 생성을 모두 지원하는 포괄적인 연습기 기능이 내장되어 있습니다. Voyager 플랫폼. 연습기 옵션을 사용하면 사용자가 헤더, 페이로드, 타이밍 및 링크 상태를 낮은 수준으로 제어하여 표준 USB 케이블을 통해 맞춤형 패킷을 전송할 수 있습니다. 특징 Voyager ReadyLink™ 및 Transaction Engine™ 연습기는 모든 USB 3.0 핸드셰이크를 자동으로 처리하는 전체 기능 링크 및 트랜잭션 계층 상태 시스템을 포함합니다. ReadyLink는 링크 동기화, 흐름 제어 및 헤더 승인을 유지합니다. 트랜잭션 엔진은 NRDY 재시도 조건을 관리하여 Voyager 최대 회선 속도로 작동하고 사양에 정의된 대로 DUT에 올바르게 응답합니다. 재정의를 사용하면 LFPS 및 링크 훈련 신호를 줄이거나 핸드셰이크 패킷을 지연시키는 등 이러한 동작을 변경할 수 있습니다. Exerciser는 Protocol Analyzer와 원활하게 통합되어 Voyager 시스템은 USB 프로토콜을 검증하는 엔지니어를 위한 완벽한 테스트 및 개발 솔루션입니다. 더 보기
USB 컴플라이언스 테스트
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager USB 3.0 준수 제품군은 호스트와 장치가 링크 교육, 링크 복구 및 전원 관리 동작을 적절하게 구현하는지 확인하기 위해 포괄적인 링크 계층 테스트 범위를 제공하는 소프트웨어 옵션입니다(7장). Teledyne LeCroy와 통합 Voyager 연습기 플랫폼인 Compliance Suite는 USB IF의 링크 및 허브 테스트에 대해 인증을 받았습니다. 더 보기
USB 장치 디코딩
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 소프트웨어는 개별 엔드포인트에 대한 디코딩의 자동 및 수동 할당을 통해 USB 장치 클래스 트래픽의 전체 디코딩을 수행합니다. 그만큼 Voyager 명령 대기열을 포함하여 대량 전용 전송 및 USB 연결 SCSI 작업을 완벽하게 지원합니다. OTG에서 CCD, Video 클래스까지, Voyager 가장 포괄적인 디코딩을 제공합니다. 또한 트레이스 보기에서 독점 명령을 자동으로 표시하는 데 관심이 있는 개발자를 위해 공급업체별 디코딩을 지원합니다.
USB 디코딩의 전체 목록
|
빠르게 문제 찾기
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 소프트웨어는 USB 2.0 및 3.0 프로토콜을 측정하고 보고하는 많은 메커니즘을 제공합니다. 트래픽 요약 디스플레이를 통해 사용자는 통계 보고서를 한눈에 평가하거나 개별 이벤트를 탐색할 수 있습니다. 사용자는 ACK/NAK 또는 장치 알림 이벤트를 보기 위해 트랜잭션 패킷을 선택한 다음 단일 키 입력으로 각 발생으로 이동할 수 있습니다. 링크 처리량 및 흐름 제어 메트릭을 보여주는 보고서를 사용할 수 있습니다. 더 높은 수준의 이벤트도 논리적 USB 전송 수준에서 추적 및 보고됩니다. 오류 보고서는 유효하지 않은 CRC에서 프레이밍 오류에 이르기까지 다양한 프로토콜 위반을 보여줍니다.
LTSSM 보기는 대화형 USB 3.0 상태 머신 다이어그램을 제공합니다. 각 상태 변경은 그래픽으로 표시되며 추적 디스플레이에 하이퍼링크로 연결됩니다. 링크 상태 타이밍 보기는 타임라인 형식으로 동일한 정보를 보여줍니다.
버스 이용률 그래프는 데이터 및 패킷 길이, 장치별 버스 이용률을 히스토그램 형식으로 보여줍니다. 대역폭 계산기는 트레이스의 두 지점 사이의 시간 델타를 자동으로 계산합니다. 빠른 검색 및 찾기 옵션을 통해 사용자는 추적 파일 내의 특정 패킷, 오류 및 모든 데이터 유형을 탐색할 수 있습니다. CATC Trace는 보다 효율적인 보기를 위해 디스플레이에서 관련 없는 데이터를 일시적으로 제거하기 위해 필터 및 숨기기 명령을 지원합니다.
PowerTracker™로 vBus 효율성 최적화
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager M3x Power Tracker 옵션은 vBus 전력 소모에 대한 고유한 모니터링 기능을 제공합니다. 전력 정보는 시간 표시 형식으로 샘플링 및 그래픽으로 표시되며 트레이스와 동기화되어 사용자가 프로토콜 및 전기 계층에서 전력 상태 전환을 확인할 수 있습니다. Power Tracker는 vBus 변경 사항을 쉽게 추적할 수 있도록 전압, 전류 및 전력을 표시합니다.
Teledyne LeCroy는 1996년부터 USB 에코시스템을 위한 주요 도구 제공업체였습니다. 그만큼 Voyager 시스템은 고속 직렬 데이터 분석에 대한 수많은 연구 시간을 활용하여 가장 안정적이고 정확한 USB 3.0 분석기 시스템을 만듭니다. 운동기 옵션 및 CATC Trace 전문가 소프트웨어와 결합하여 Voyager 플랫폼은 지루한 바이트 수준 분석에서 개발자를 완화하고 프로토콜 계층 문제의 빠른 해결에 집중할 수 있도록 합니다.
