LECROY VOYAGER M310e USB 프로토콜 아날라이저 & 엑서사이저 시스템
가격문의(상세정보 참조)

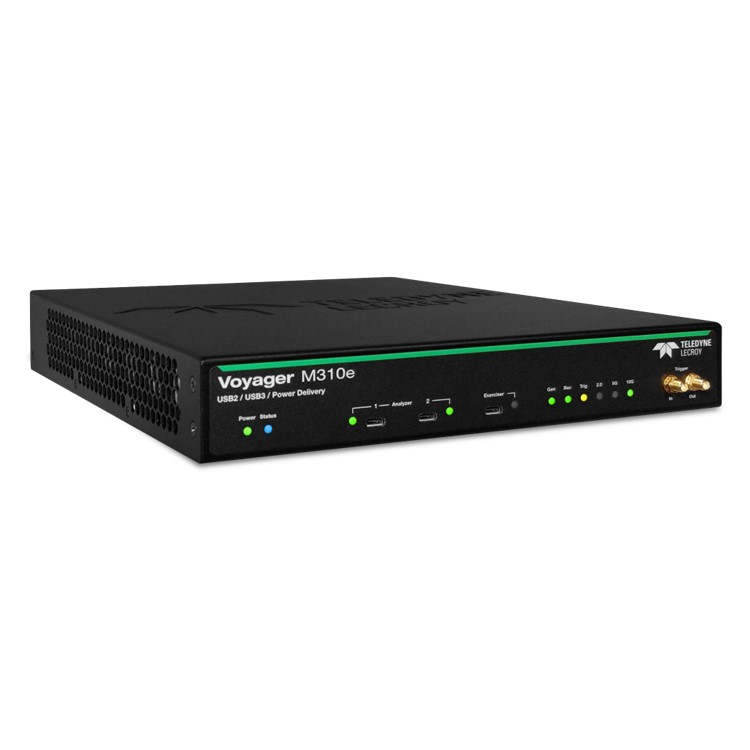

LECROY VOYAGER M310e USB 프로토콜 아날라이저 & 엑서사이저 시스템
LECROY VOYAGER M310e USB Protocol Analyzer and Exerciser System
- Voyager M310e는 USB 2.0, USB 3.2, Type-C 및 USB Power Delivery용으로 설계된 Teledyne LeCroy의 대표적인 USB 프로토콜 검증 시스템입니다. 업계 최고의 충실도 프로브 설계, 유연한 트래픽 생성 및 다양한 턴키 규정 준수 패키지를 제공하는 Voyager M310e는 요람에서 무덤까지의 USB 설계 검증을 위한 가장 완벽한 플랫폼입니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
VOYAGER M310e
USB 프로토콜 아날라이저 & 엑서사이저 시스템
VOYAGER M310e USB Protocol Analyzer and Exerciser System
USB Type-C™, 3.2 Gen 2x1 및 Power Delivery 3.2 사양을 포괄적으로 지원하는 Teledyne LeCroy의 전설적인 Voyager 분석기 플랫폼은 빠른 디버그, 분석 및 문제 해결을 위해 업계에서 가장 정확하고 신뢰할 수 있는 SuperSpeed USB 및 PD 프로토콜 캡처를 제공합니다. 사실상의 표준 CATC Trace™ 디스플레이를 특징으로 하며 포착하기 어려운 프로토콜 오류를 발견하는 데 도움이 되는 혁신적인 기능이 탑재된 Voyager 플랫폼은 모든 USB 프로토콜 검증 작업을 위한 현명한 선택입니다.
M310e는 PD 소스, 싱크 및 이중 역할 장치 외에도 USB 2.0, 3.2에 대한 호스트 및 엔드포인트 동작을 에뮬레이션 할 수 있는 통합 연습기와 함께 사용할 수 있습니다. 고도로 구성 가능한 이 단일 플랫폼은 USB Power Delivery 3.2, Type-C, USB 3.2 허브 및 링크 계층을 포함하여 가장 광범위한 공식 USB-IF 규정 준수 사양을 지원합니다. 이제 Power Delivery Extended Power Range(EPR) 장치를 지원하도록 향상된 M310e는 USB 인증을 위한 '원스톱' 솔루션 입니다.
타의 추종을 불허하는 정확도
Voyager M310e는 업계 최고의 충실도 프로브 설계를 특징으로 하며 최대 USB 3.2 Gen-2(10Gb/s) 속도로 장치를 테스트할 때 타의 추종을 불허하는 안정성을 제공합니다. 5Gb/s 및 10Gb/s SuperSpeed 링크를 방해하지 않고 기록하도록 설계된 M310e의 아날로그 프런트 엔드는 2레인 및 4레인 DisplayPort를 포함한 대체 모드를 사용하는 시스템과 완벽하게 호환됩니다. USB 호스트와 장치 및 Voyager 시스템의 모든 조합을 핫플러그하면 투명하게 속도 협상을 따르고 설정된 속도로 고정됩니다. 라인에 있는 동안 모든 U1/U2/U3 상태 전환을 정확하게 표시하면서 전기 유휴 및 저전력 모드를 감지하고 원활하게 복구합니다.

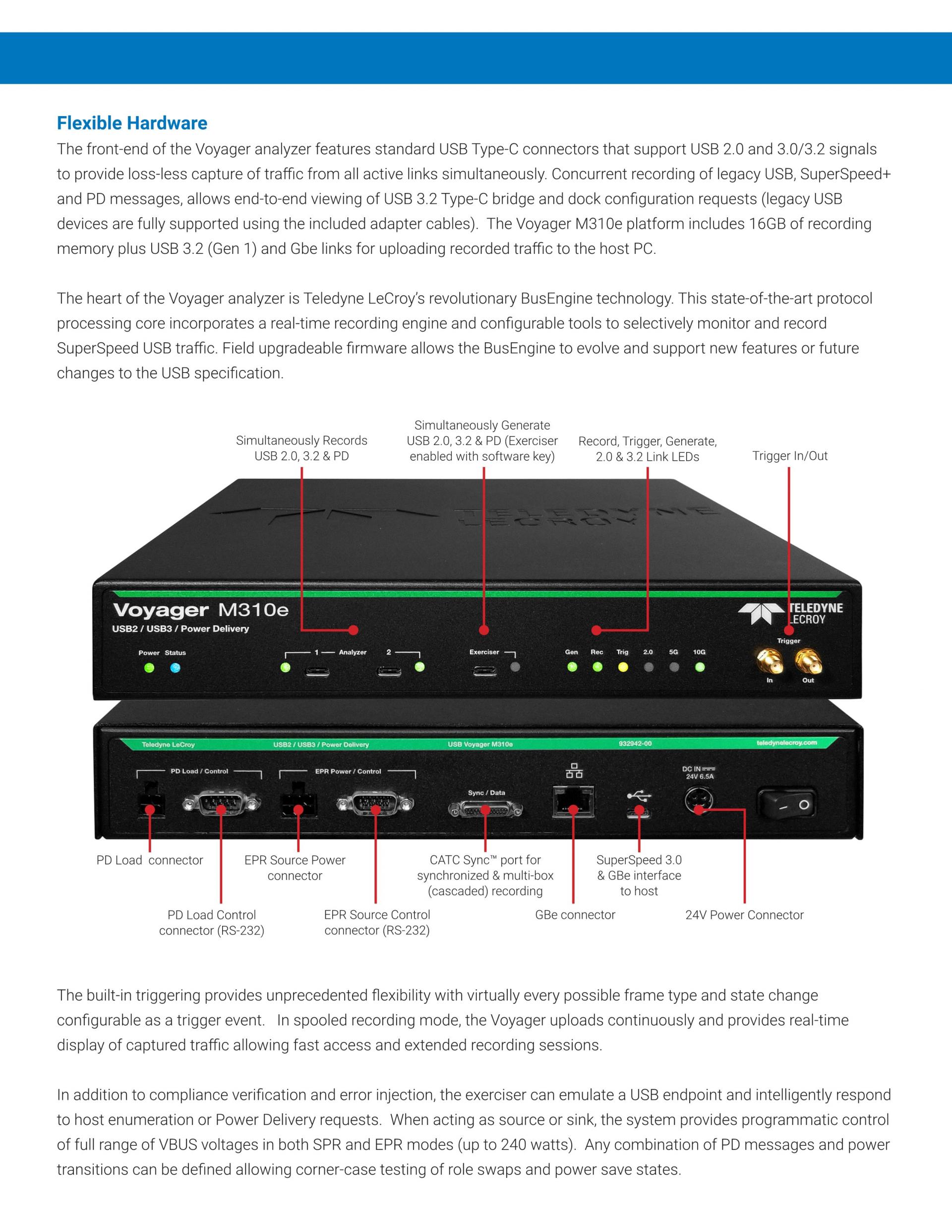

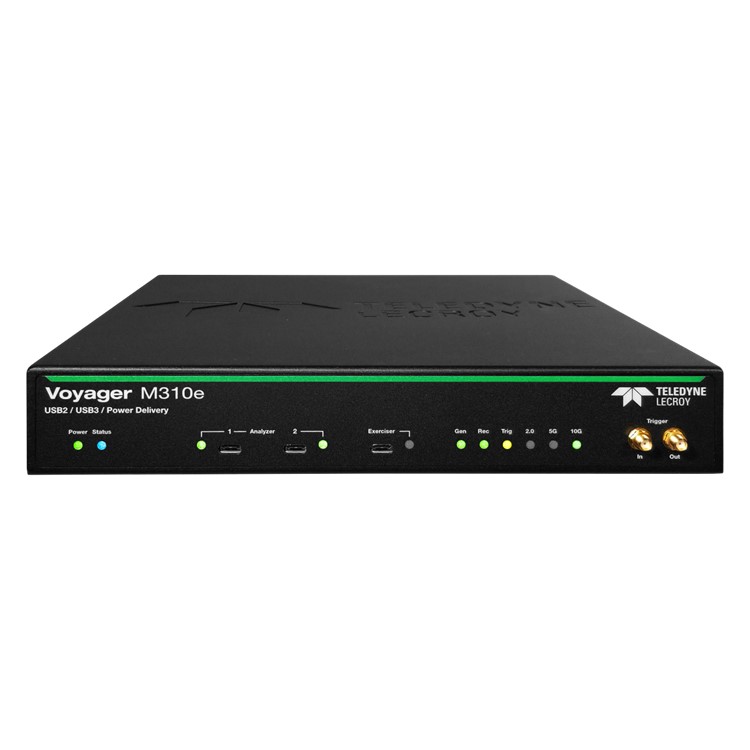

유연한 하드웨어

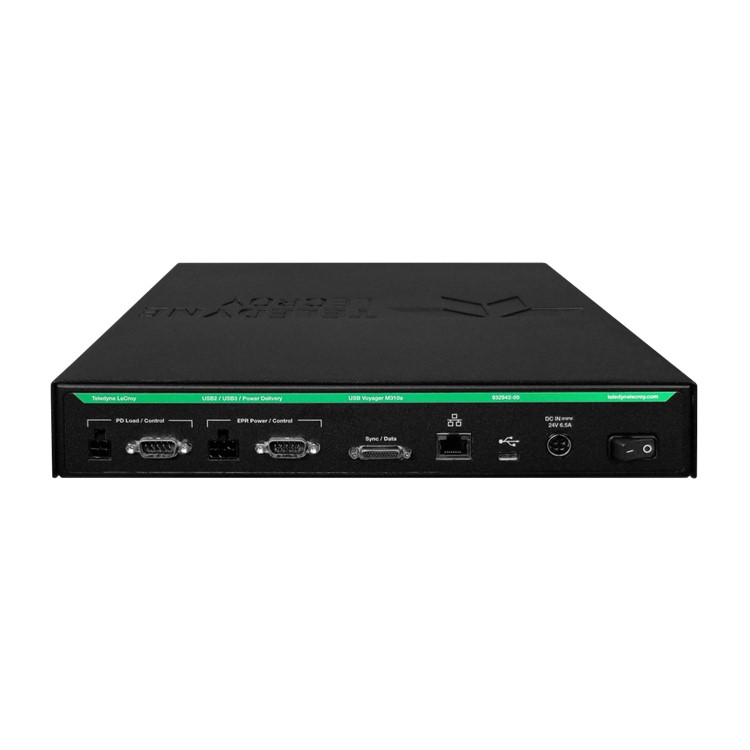

Voyager 분석기의 프런트 엔드에는 USB 2.0 및 3.0/3.2 신호를 지원하는 표준 USB Type-C 커넥터가 있어 모든 활성 링크에서 트래픽을 손실 없이 동시에 캡처할 수 있습니다. 레거시 USB, SuperSpeed+ 및 PD 메시지를 동시에 녹음하면 USB 3.2 Type-C 브리지 및 도크 구성 요청을 끝까지 볼 수 있습니다(레거시 USB 장치는 포함된 어댑터 케이블을 사용하여 완벽하게 지원됨). Voyager M310e 플랫폼에는 16GB의 기록 메모리와 기록된 트래픽을 호스트 PC에 업로드하기 위한 USB 3.2 및 Gbe 링크가 포함되어 있습니다.
Voyager 분석기의 핵심은 Teledyne LeCroy의 혁신적인 BusEngine 기술입니다. 이 최첨단 프로토콜 처리 코어는 SuperSpeed USB 트래픽을 선택적으로 모니터링하고 기록하기 위해 실시간 기록 엔진과 구성 가능한 도구를 통합합니다. 현장에서 업그레이드 가능한 펌웨어를 통해 BusEngine은 진화하고 USB 사양에 대한 새로운 기능 또는 향후 변경 사항을 지원할 수 있습니다.

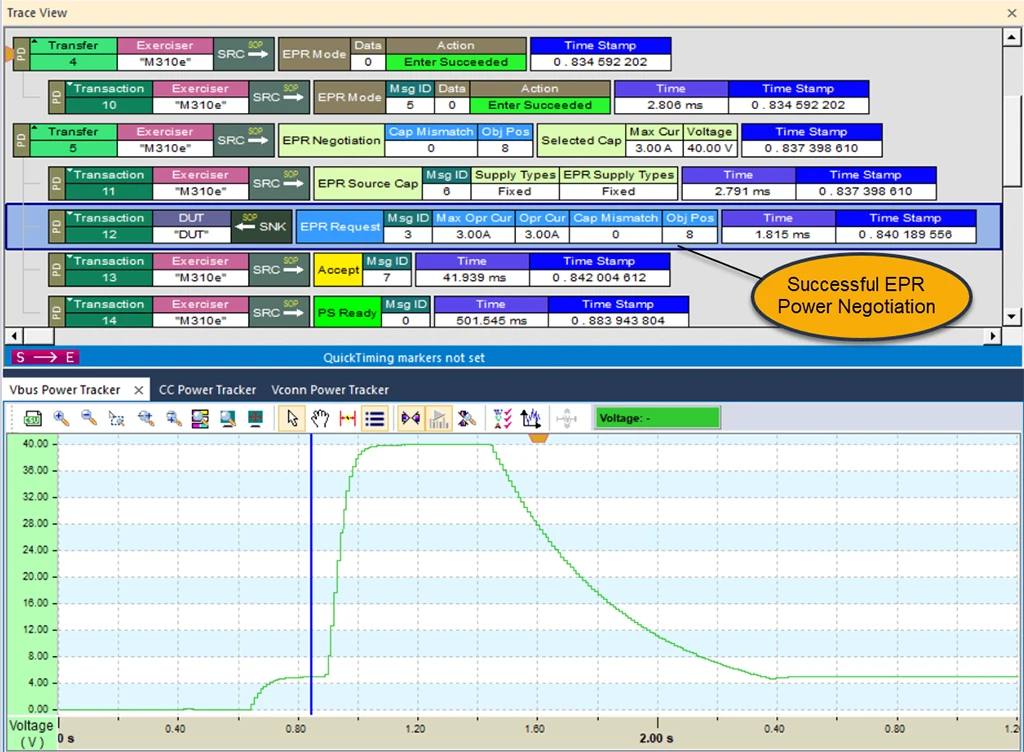

컴플라이언스 확인 및 오류 주입 외에도 연습기는 USB 엔드포인트를 에뮬레이트하고 호스트 열거 또는 Power Delivery 요청에 지능적으로 응답할 수 있습니다. 소스 또는 싱크로 작동할 때 시스템은 EPR 모드(최대 50볼트)를 포함하여 VBUS 전압의 전체 범위를 포함하는 전력 수준의 프로그래밍 방식 제어를 제공합니다. PD 메시지와 전원 전환의 모든 조합을 정의하여 역할 교체 및 절전 상태의 코너 케이스 테스트를 허용할 수 있습니다.

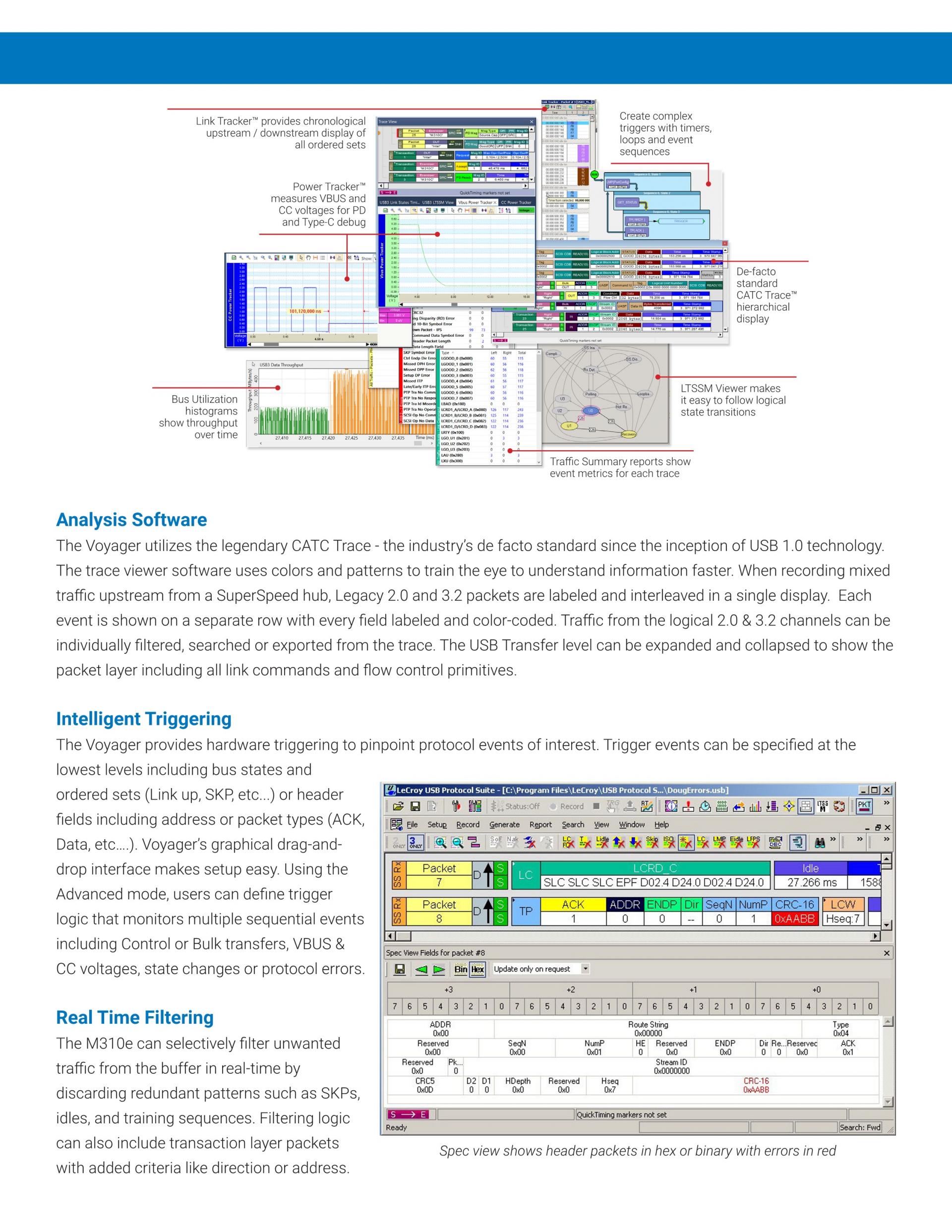

분석 소프트웨어
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager USB 1.0 기술이 시작된 이래 업계의 사실상의 표준인 전설적인 CATC Trace를 활용합니다. 트레이스 뷰어 소프트웨어는 색상과 패턴을 사용하여 정보를 더 빨리 이해하도록 눈을 훈련시킵니다. SuperSpeed 허브에서 혼합 트래픽 업스트림을 기록할 때 레거시 2.0 및 3.2 패킷에 레이블이 지정되고 단일 디스플레이에 인터리브됩니다. 각 이벤트는 레이블이 지정되고 색상으로 구분된 모든 필드와 함께 별도의 행에 표시됩니다. 논리 2.0 및 3.2 채널의 트래픽은 추적에서 개별적으로 필터링, 검색 또는 내보낼 수 있습니다. USB 전송 레벨을 확장 및 축소하여 모든 링크 명령 및 흐름 제어 프리미티브를 포함하는 패킷 계층을 표시할 수 있습니다.
원시 디버깅 능력
Voyager 유휴, 패킷 간 기호, 손상된 5비트 코드 및 10비트 데이터 블록을 포함하여 10 및 128Gb/s 링크 속도에서 모든 전환을 캡처하는 시장의 유일한 분석기입니다. Link Tracker는 800ps의 타이밍 분해능으로 주문된 모든 세트의 시간순 업스트림/다운스트림 디스플레이를 제공합니다. 낮은 수준의 디버깅을 지원하도록 설계된 트레이닝 시퀀스를 포함한 모든 기호는 원시 10비트, 8비트, 스크램블 및 스크램블되지 않은 진수 형식으로 표시될 수 있습니다. 한 번의 클릭으로 심볼 간 타이밍 측정이 가능합니다.

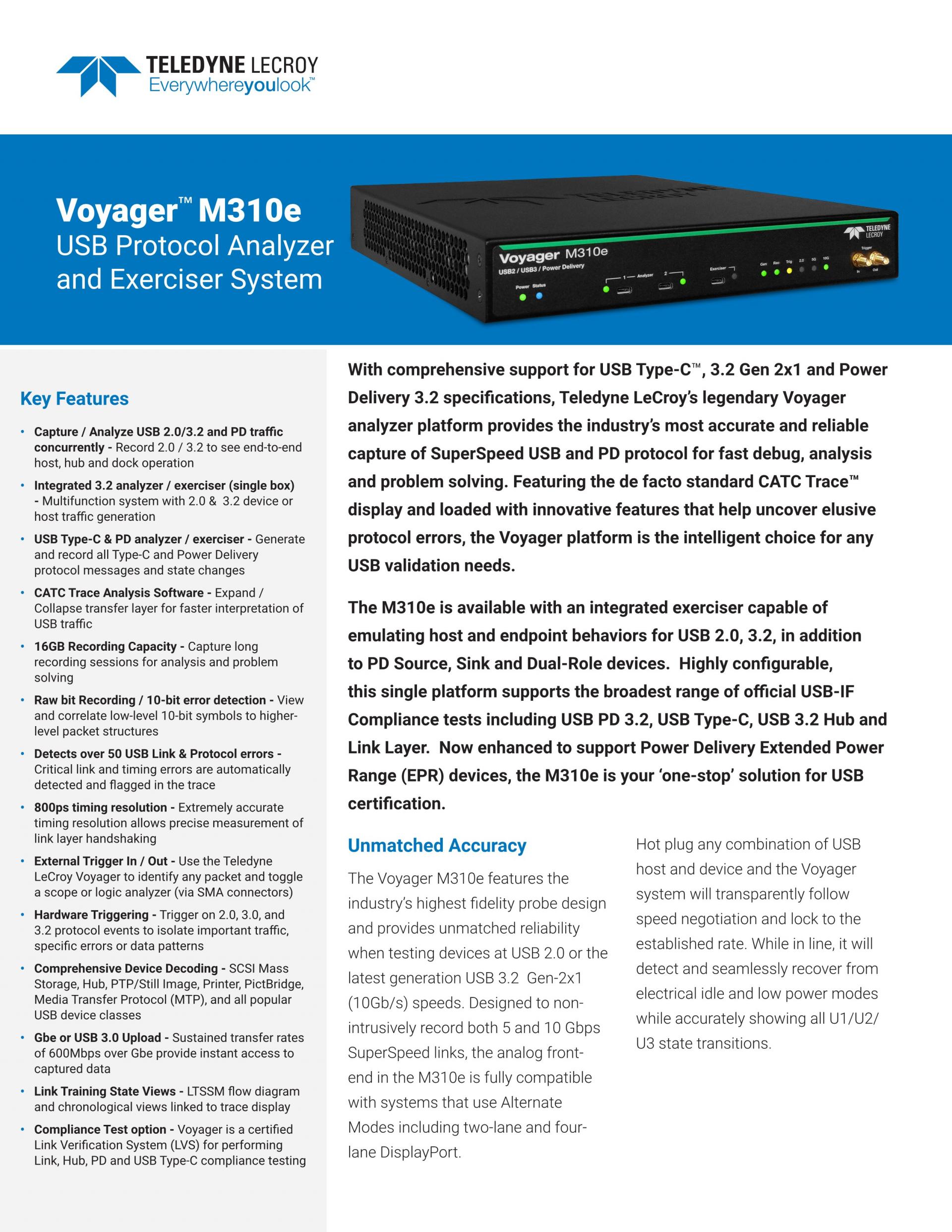

주요 특징
- USB 2.0/3.2 및 PD 트래픽을 동시에 캡처/분석 - 2.0/3.2 및 PD를 기록하여 종단 간 호스트, 허브 및 도크 작동을 확인합니다.
- 통합 USB 3.2 분석기/운동기(싱글 박스) - 2.0 및 3.2 장치 및 호스트 트래픽 생성을 갖춘 다기능 시스템
- USB Type-C & PD 분석기 / 운동기 - 모든 Type-C 및 Power Delivery 프로토콜 메시지 및 상태 변경 생성 및 기록
- CATC 트레이스 분석 소프트웨어 - USB 트래픽의 더 빠른 해석을 위한 확장/축소 전송 레이어
- 16GB 녹음 용량 - 분석 및 문제 해결을 위해 긴 녹음 세션 캡처
- 원시 비트 기록 / 10비트 오류 감지 - 낮은 수준의 10비트 기호를 보고 높은 수준의 패킷 구조와 연관시킵니다.
- 50개 이상의 링크 및 프로토콜 오류 감지 - 중요한 링크 및 타이밍 오류는 추적에서 자동으로 감지되고 플래그 지정됩니다.
- 800ps 타이밍 해상도 - 매우 정확한 타이밍 분해능으로 링크 레이어 핸드셰이킹의 정확한 측정 가능
- 외부 트리거 입/출력 - 텔레다인 르크로이 사용 Voyager 모든 패킷을 식별하고 스코프 또는 로직 분석기를 전환하기 위해(SMA 커넥터를 통해)
- SSC 및 데이터 스크램블링을 완벽하게 지원 - 5Gbps 및 10Gbps 신호에 대한 빠른 잠금 및 정확한 캡처
- 하드웨어 트리거링 - 2.0 및 3.2 프로토콜 이벤트를 트리거하여 중요한 트래픽, 특정 오류 또는 데이터 패턴을 분리합니다.
- 포괄적인 장치 디코딩 - SCSI 대용량 저장 장치, 허브, PTP/스틸 이미지, 프린터, PictBridge, 미디어 전송 프로토콜(MTP) 및 널리 사용되는 모든 USB 장치 클래스
- 하드웨어 필터링 - 유휴, TS1, TS2, SKP 및 LFPS 시퀀스를 포함하여 필수적이지 않고 중복되는 기호를 자동으로 제외합니다.
- 정교한 보기 - TLP 메시지 및 헤더, USB 프로토콜의 논리적 트랜잭션 및 전송 계층 보기
- Gbe 또는 USB 3.0 업로드 - Gbe를 통한 600Mbps의 지속적인 전송 속도는 캡처된 데이터에 대한 즉각적인 액세스를 제공.
- 루프백 및 규정 준수 모드 - 엑서서 시스템은 루프백 및 컴플라이언스 모드를 시작하기 위한 특수 콘솔을 제공합니다.

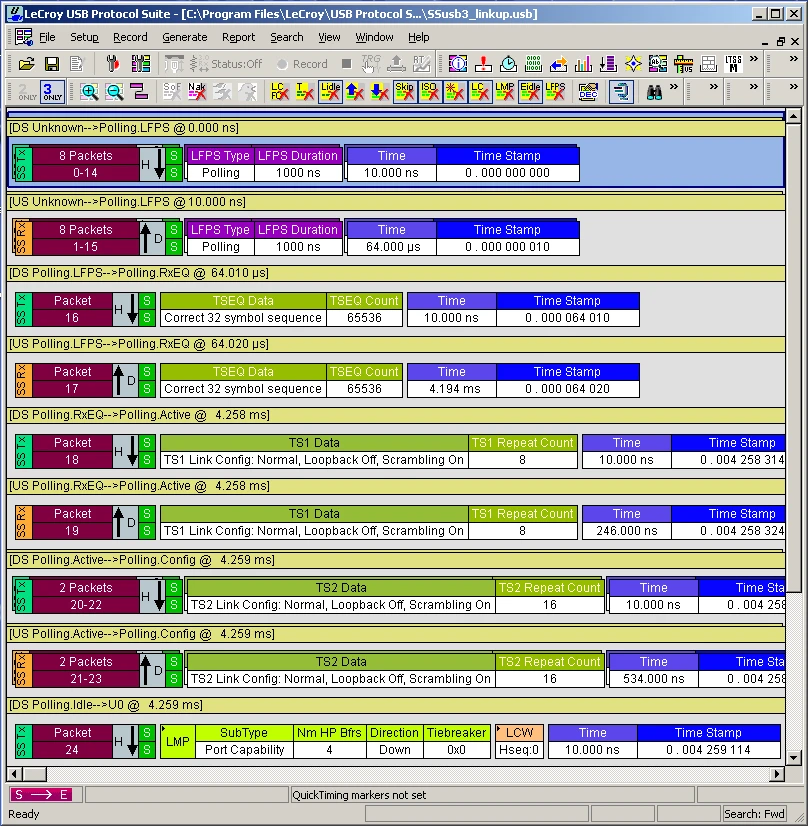

- 링크 트레이닝 상태 보기 - 추적 표시에 연결된 LTSSM 흐름도 및 시간순 보기
- 실시간 통계 - RTS 창은 실시간으로 처리량, 링크 통계 및 패킷 오류율을 그래픽으로 보여줍니다.
- 컴플라이언스 테스트 옵션 - Voyager 링크, 허브, PD 및 USB Type-C 컴플라이언스 테스트를 수행하기 위한 인증된 링크 확인 시스템(LVS)입니다.
- 파워 트래커 옵션 - 데이터 추적에 동기화된 VBus 장치에 대한 전력 및 전류 소비 그래프 - PD 전압(최대 48V)과 완벽하게 호환
지능형 트리거링
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 관심 있는 프로토콜 이벤트를 정확히 찾아내는 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 버스 상태 및 순서 집합(링크 업, SKP 등) 또는 주소 또는 패킷 유형(ACK, 데이터 등)을 포함한 헤더 필드를 포함하여 가장 낮은 수준에서 지정할 수 있습니다. Voyager의 그래픽 끌어서 놓기 인터페이스를 통해 쉽게 설정할 수 있습니다. 고급 모드를 사용하여 사용자는 제어 또는 대량 전송, VBUS 및 CC 전압, 상태 변경 또는 프로토콜 오류를 비롯한 여러 순차 이벤트를 모니터링하는 트리거 로직을 정의할 수 있습니다.
실시간 필터링
10Gb/s의 SuperSpeed 데이터 전송은 메모리 버퍼를 즉시 채울 수 있으므로 효율적인 디버그를 위해 이벤트 필터링이 중요합니다. 그만큼 Voyager 분석기는 SKP, 유휴 및 트레이닝 시퀀스와 같은 중복 패턴을 삭제하여 실시간으로 버퍼에서 원하지 않는 트래픽을 필터링할 수 있습니다. 필터링 논리에는 방향 또는 장치 주소와 같은 기준이 추가된 트랜잭션 계층 패킷도 포함될 수 있습니다.

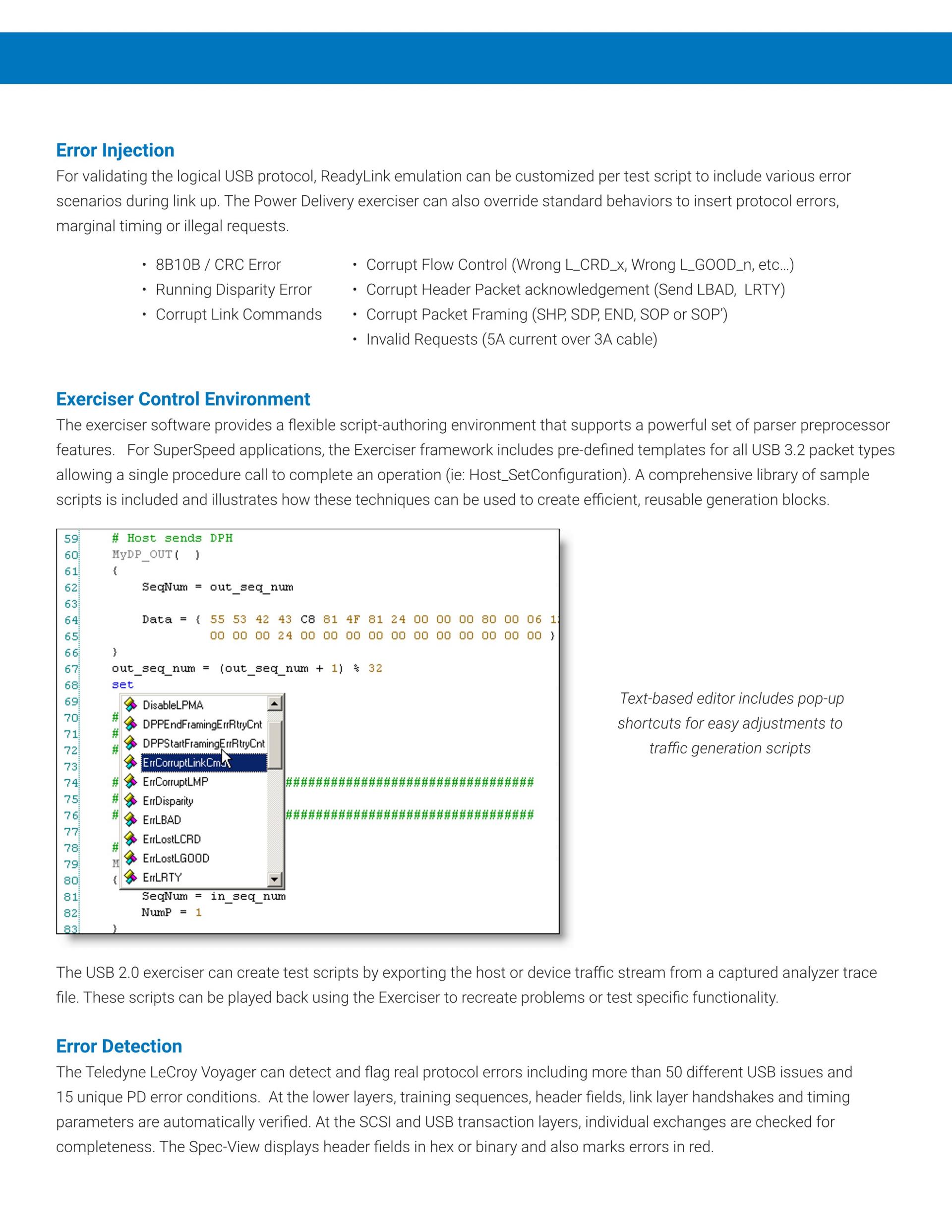

오류 감지
텔레다인 르크로이 Voyager 50개 이상의 다양한 USB 문제와 15개의 고유한 PD 오류 조건을 포함하여 실제 프로토콜 오류를 감지하고 표시할 수 있습니다. 하위 계층에서는 트레이닝 시퀀스, 헤더 필드, 링크 계층 핸드셰이크 및 타이밍 매개변수가 자동으로 확인됩니다. SCSI 및 USB 트랜잭션 계층에서 개별 교환의 완전성을 확인합니다. Spec-View는 헤더 필드를 진수 또는 binary 또한 오류를 빨간색으로 표시합니다.

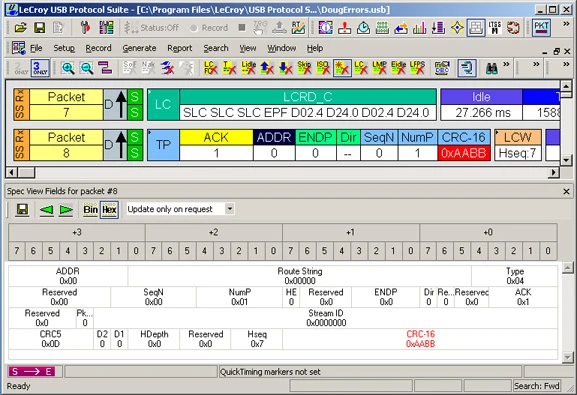

USB 디코딩의 전체 목록
|
통합 연습기 옵션

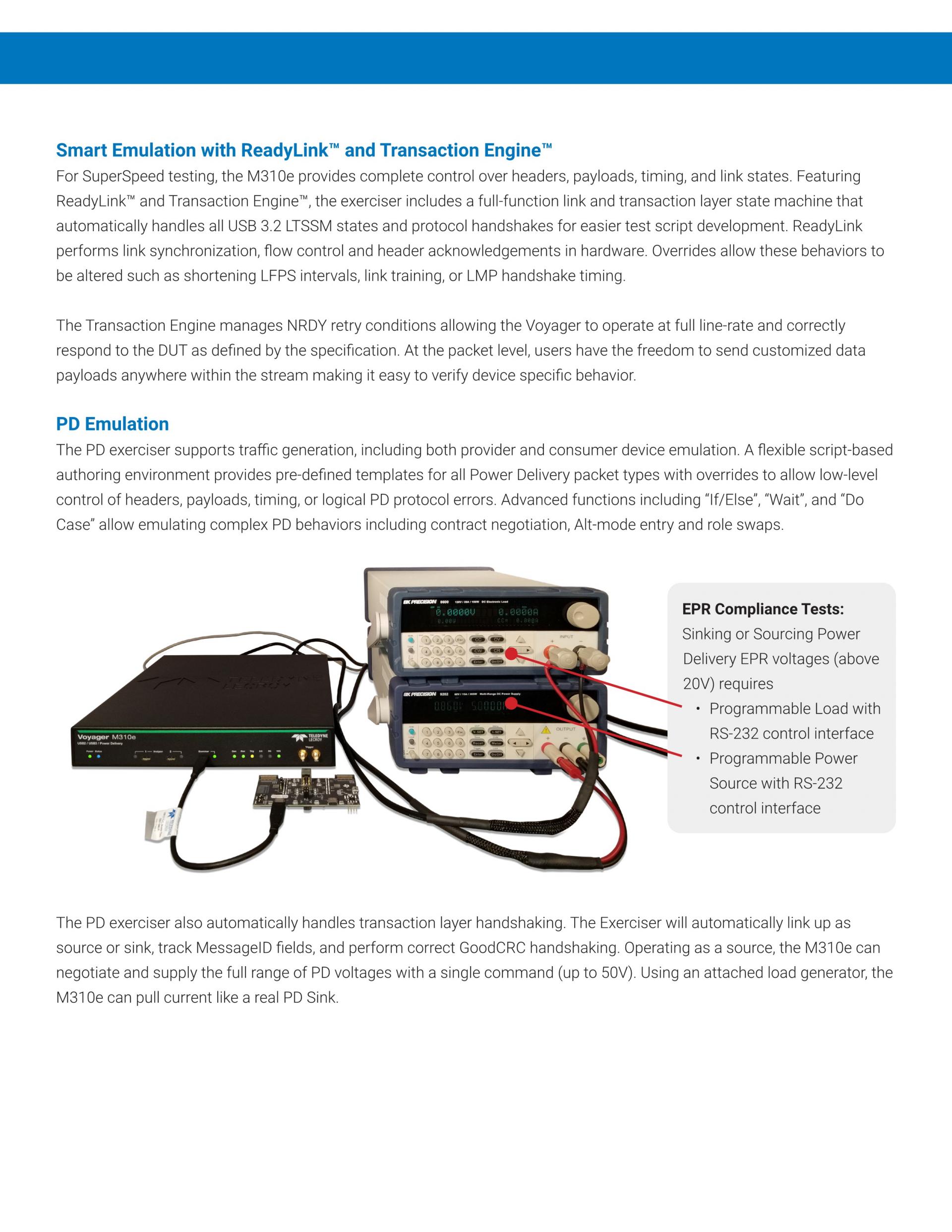

Voyager 플랫폼에는 USB PD, 2.0, 3.0 및 3.2 트래픽 생성을 모두 지원하는 포괄적인 연습기 기능이 내장되어 있습니다. 연습기 옵션을 사용하면 사용자가 헤더, 페이로드, 타이밍 및 링크 상태를 낮은 수준으로 제어하여 표준 USB 케이블을 통해 맞춤형 패킷을 전송할 수 있습니다. Voyager ReadyLink™ 및 트랜잭션 엔진을 특징으로 하는 이 연습기는 더 쉬운 테스트 스크립트 개발을 위해 모든 USB 3.2 핸드셰이크를 자동으로 처리하는 전체 기능 링크 및 트랜잭션 계층 상태 머신을 포함합니다. ReadyLink는 하드웨어에서 링크 동기화, 흐름 제어 및 헤더 승인을 수행합니다. 트랜잭션 엔진은 NRDY 재시도 조건을 관리하여 Voyager가 전체 회선 속도로 작동하고 사양에 정의된 대로 DUT에 올바르게 응답할 수 있도록 합니다. 재 정의를 통해 LFPS 간격 단축, 링크 트레이닝 시퀀스 또는 핸드셰이크 타이밍과 같은 동작을 변경할 수 있습니다. Exerciser는 프로토콜 분석기와 원활하게 통합되어 Voyager 시스템을 USB 프로토콜을 검증하는 엔지니어를 위한 완벽한 테스트 및 개발 솔루션으로 만듭니다.

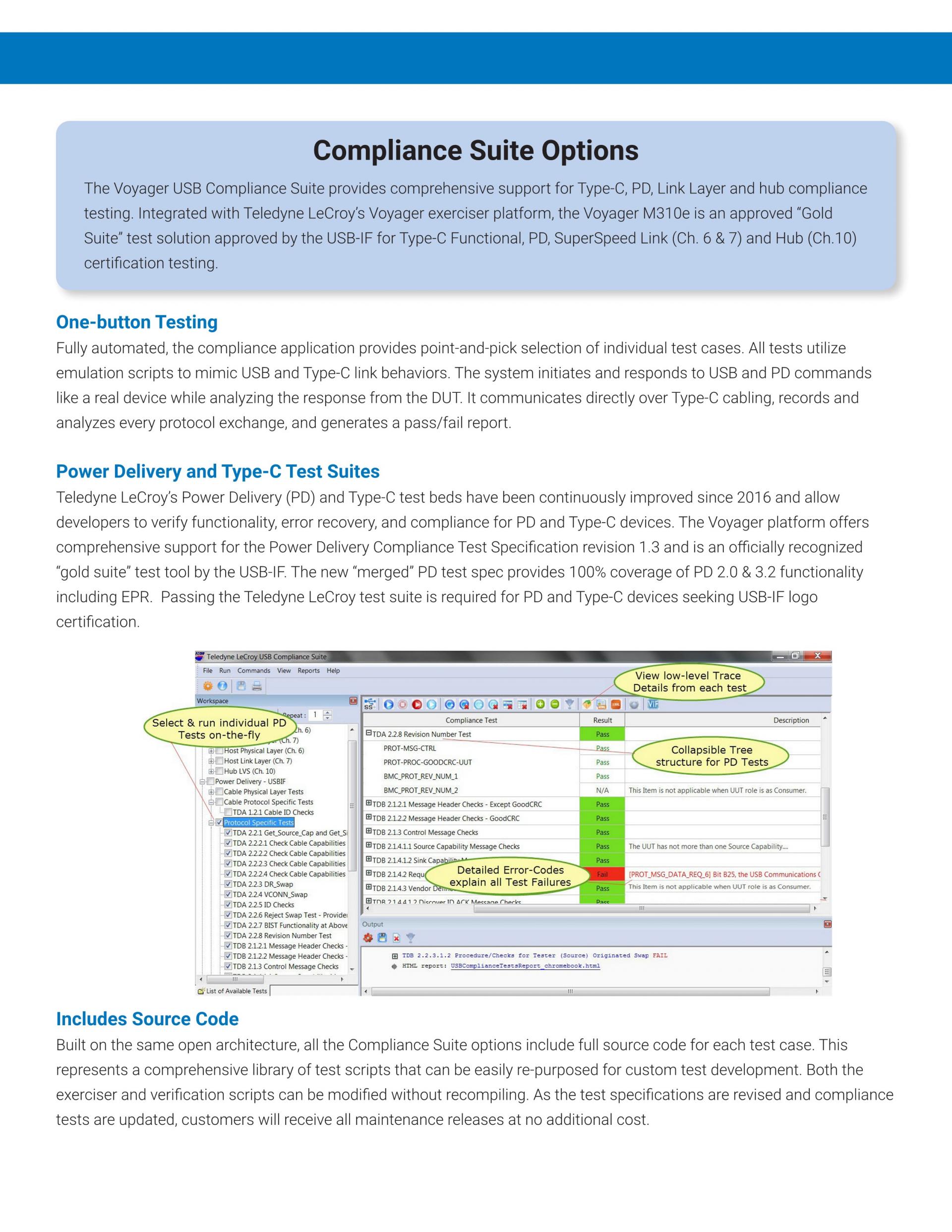

USB 컴플라이언스 테스트

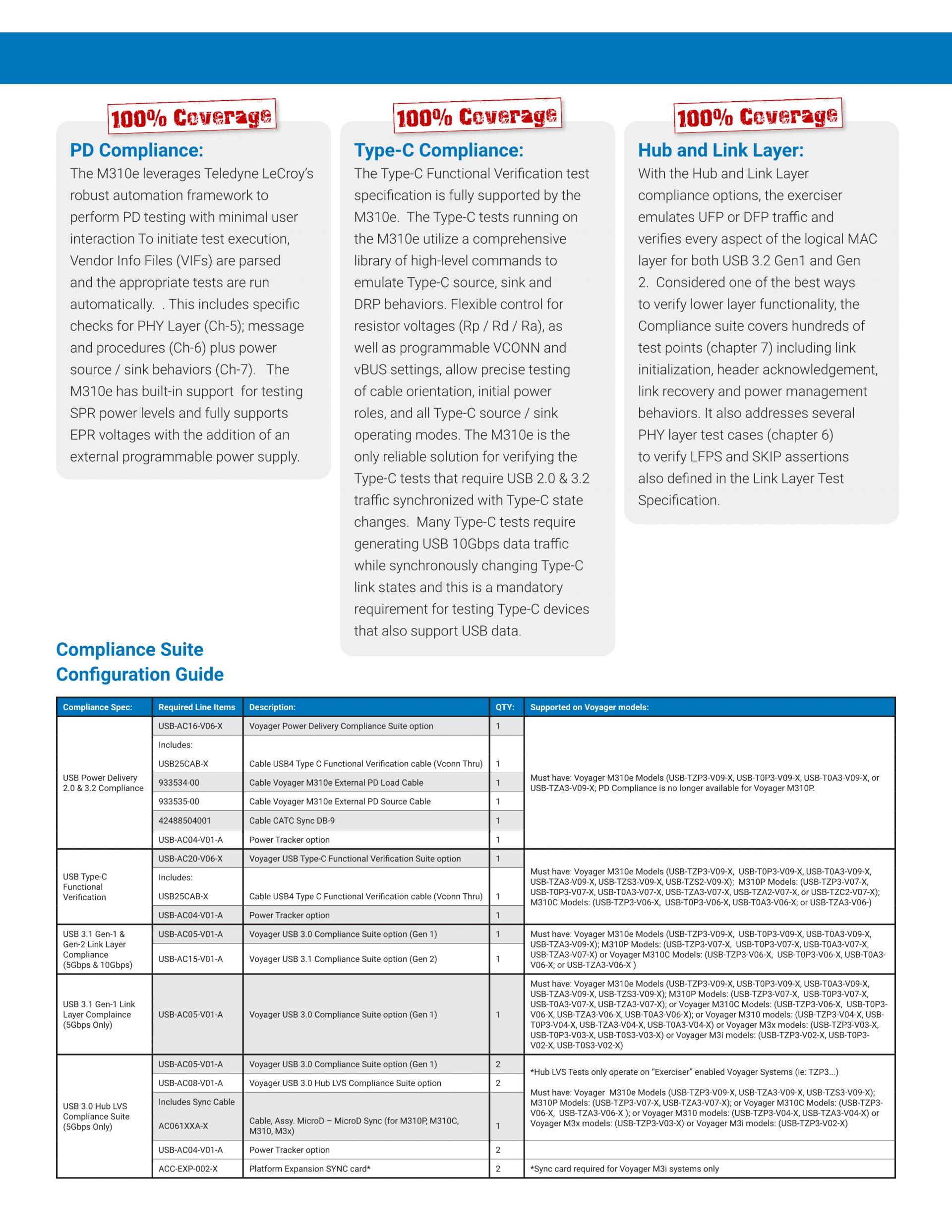

Voyager USB 컴플라이언스 제품군은 Type-C, PD, 링크 계층 및 허브 컴플라이언스 테스트에 대한 포괄적인 지원을 제공합니다. Teledyne LeCroy와 통합 Voyager 연습기 플랫폼인 Compliance Suite는 Type-C, Power Delivery, Link Layer(Ch. 6 & 7) 및 Hub(Ch.10) 테스트에 대해 USB-IF의 인증을 받았습니다. 완전히 자동화된 컴플라이언스 테스터는 에뮬레이션 스크립트를 활용하여 USB, PD 및 Type-C 링크 동작을 모방합니다. 연습기는 DUT의 응답을 분석하는 동안 실제 장치처럼 USB 및 PD 명령을 시작하고 응답하는 데 사용됩니다. Type-C 케이블 연결을 통해 직접 통신하고 모든 프로토콜 교환을 기록 및 분석하며 통과/실패 보고서를 생성합니다. Type-C 및 PD 준수를 위해 연습기는 포괄적인 고급 명령 라이브러리를 활용하여 Type-C 소스, 싱크 및 DRP 동작을 에뮬레이션합니다. 저항 전압(Rp / Rd / Ra)에 대한 유연한 제어와 프로그래밍 가능한 VCONN 및 vBUS 설정을 통해 케이블 방향, 기본 전력 역할 및 전류 소비를 정밀하게 테스트할 수 있습니다(자세한 설명은 아래 참조). 옵션 탭).

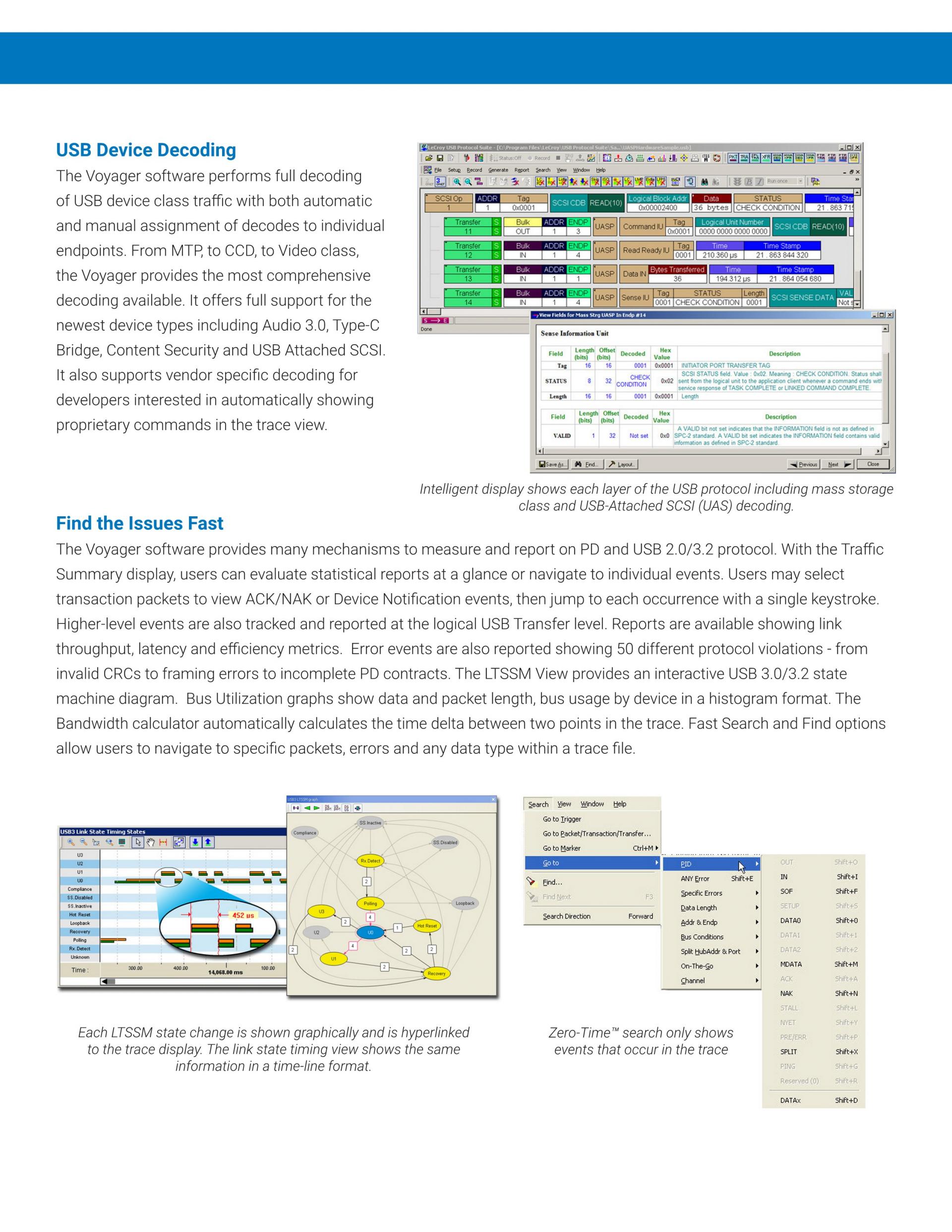

USB 장치 디코딩
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 소프트웨어는 개별 엔드포인트에 대한 디코딩의 자동 및 수동 할당을 통해 USB 장치 클래스 트래픽의 전체 디코딩을 수행합니다. MTP에서 CCD, 비디오 클래스에 이르기까지 Voyager 가장 포괄적인 디코딩을 제공합니다. Audio 3.0, Type-C Bridge, Content Security 및 USB Attached SCSI를 포함한 최신 장치 유형을 완벽하게 지원합니다. 또한 트레이스 보기에서 독점 명령을 자동으로 표시하는 데 관심이 있는 개발자를 위해 공급업체별 디코딩을 지원합니다.
빠른 문제 찾기

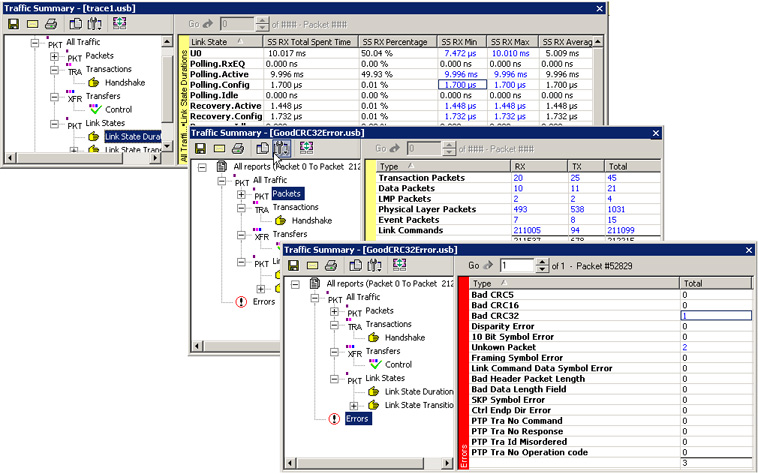

이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager 소프트웨어는 USB 2.0 및 3.2 프로토콜을 측정하고 보고하는 많은 메커니즘을 제공합니다. 트래픽 요약 디스플레이를 통해 사용자는 통계 보고서를 한눈에 평가하거나 개별 이벤트를 탐색할 수 있습니다. 사용자는 ACK/NAK 또는 장치 알림 이벤트를 보기 위해 트랜잭션 패킷을 선택한 다음 단일 키 입력으로 각 발생으로 이동할 수 있습니다. 링크 처리량 및 흐름 제어 메트릭을 보여주는 보고서를 사용할 수 있습니다. 더 높은 수준의 이벤트도 논리적 USB 전송 수준에서 추적 및 보고됩니다. 오류 보고서는 유효하지 않은 CRC에서 프레이밍 오류에 이르기까지 다양한 프로토콜 위반을 보여줍니다.
LTSSM 보기는 대화형 USB 3.2 상태 머신 다이어그램. 각 상태 변경은 그래픽으로 표시되며 트레이스 디스플레이에 하이퍼링크됩니다. 링크 상태 타이밍 보기는 동일한 정보를 타임라인 형식으로 보여줍니다.

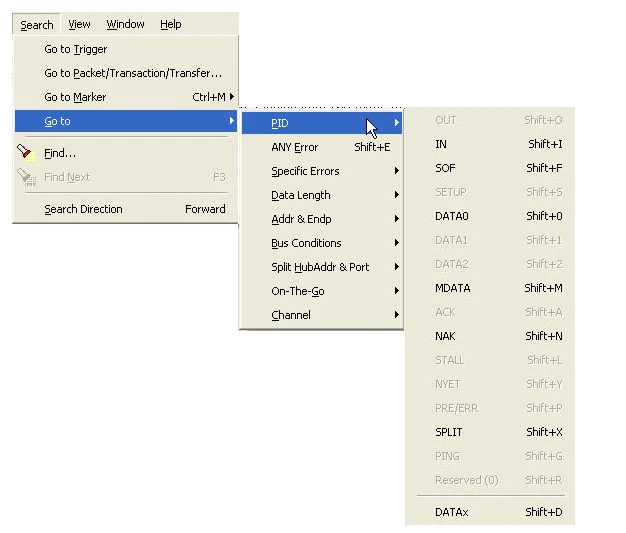

버스 이용률 그래프는 데이터 및 패킷 길이, 장치별 버스 이용률을 히스토그램 형식으로 보여줍니다. 대역폭 계산기는 트레이스의 두 지점 사이의 시간 델타를 자동으로 계산합니다. 빠른 검색 및 찾기 옵션을 통해 사용자는 추적 파일 내의 특정 패킷, 오류 및 모든 데이터 유형을 탐색할 수 있습니다. CATC Trace는 보다 효율적인 보기를 위해 디스플레이에서 관련 없는 데이터를 일시적으로 제거하기 위해 필터 및 숨기기 명령을 지원합니다.

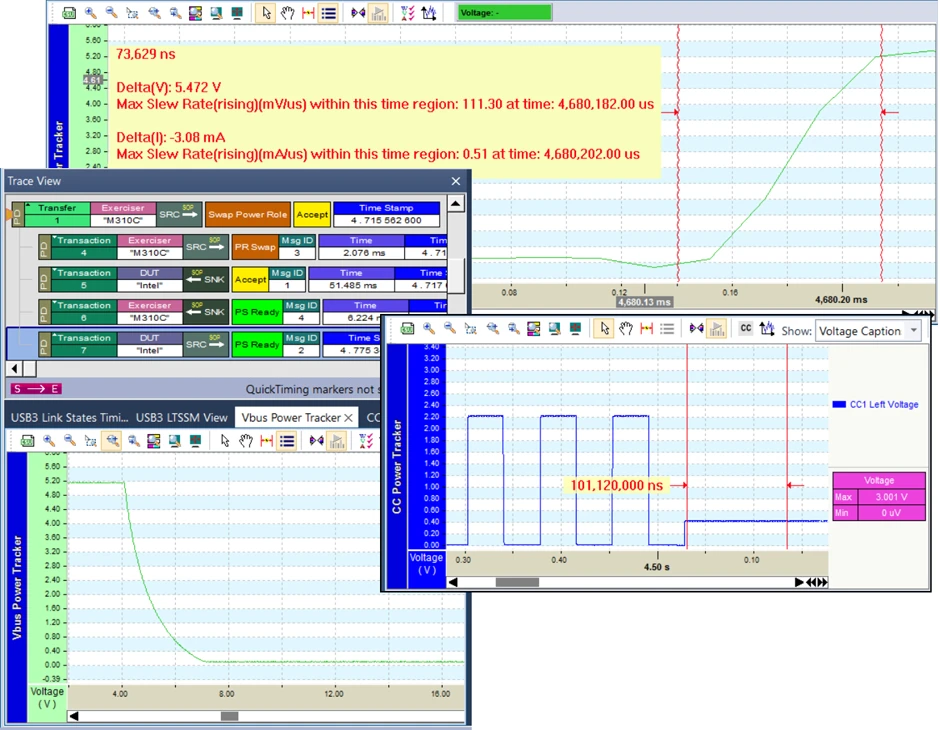

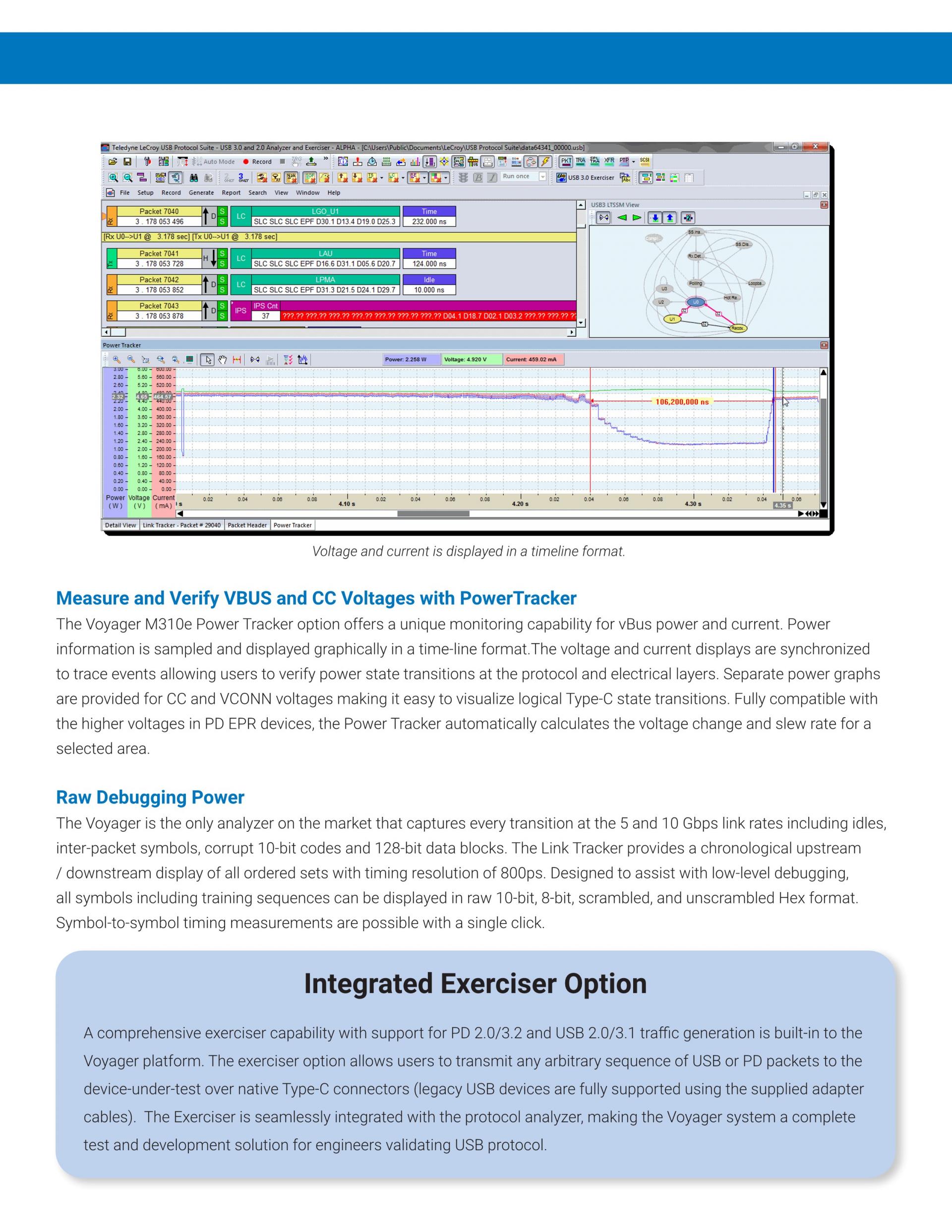

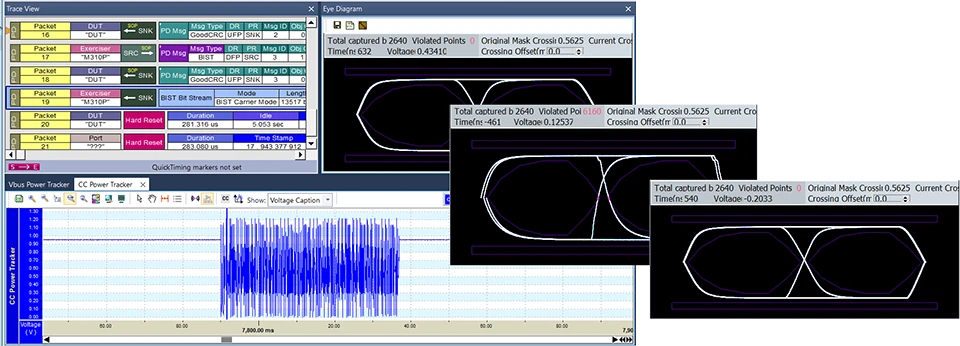

PowerTracker로 VBUS 및 CC 전압 측정 및 검증
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Voyager M310e Power Tracker 옵션은 vBus 전력 및 전류에 대한 고유한 모니터링 기능을 제공합니다. 전력 정보는 샘플링되어 타임라인 형식의 그래픽으로 표시됩니다. 전압 및 전류 디스플레이는 사용자가 프로토콜 및 전기 레이어에서 전원 상태 전환을 확인할 수 있도록 이벤트를 추적하도록 동기화됩니다. CC 및 VCONN 전압에 대해 별도의 전력 그래프가 제공되므로 논리적 Type-C 상태 전환을 쉽게 식별할 수 있습니다. PD EPR 장치에 필요한 더 높은 전압과 완벽하게 호환되는 Power Tracker는 선택한 영역에 대한 전압 변화 및 슬루율을 자동으로 계산합니다.

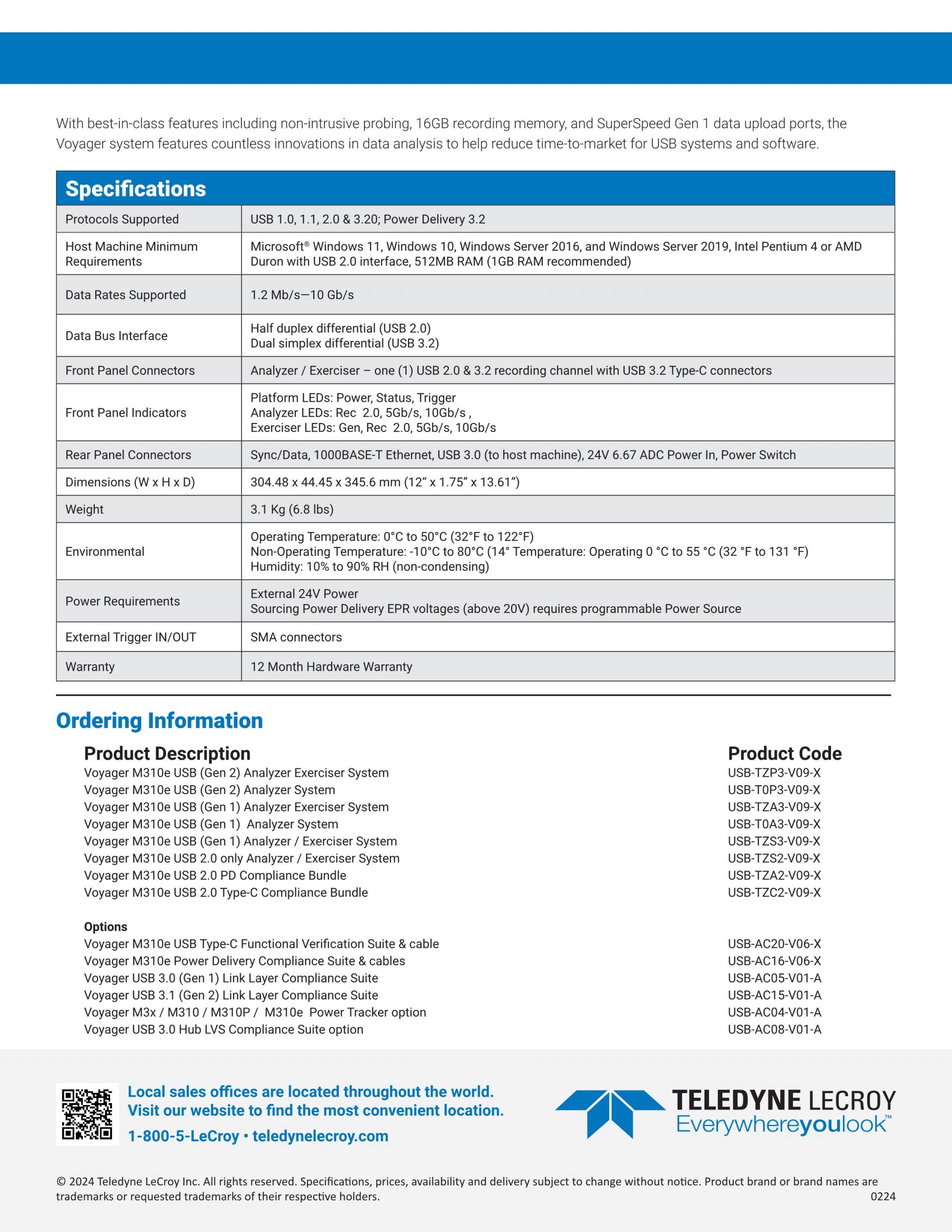

비간섭적 프로빙, 16GB 기록 메모리, SuperSpeed 3.0 데이터 업로드 포트를 포함한 동급 최고의 기능을 갖춘 Voyager 시스템은 USB 장치의 시장 출시 기간을 단축하는 데 도움이 되는 수많은 데이터 분석 혁신 기능을 갖추고 있습니다. 연습기 및 컴플라이언스 테스트 옵션과 결합하여 Voyager 플랫폼은 낮은 수준의 실리콘 검증과 시스템 및 소프트웨어 수준의 USB 프로토콜 디버그에 매우 적합합니다.
