LECROY VOYAGER M4x USB 프로토콜 아날라이저 & 엑서사이저 시스템
가격문의(상세정보 참조)
LECROY VOYAGER M4x USB 프로토콜 아날라이저 & 엑서사이저 시스템
LECROY VOYAGER M4x USB Protocol Analyzer and Exerciser System
- 업계에서 가장 정확하고 신뢰할 수 있는 USB 분석기 플랫폼은 이제 USB 3.2, USB4 및 Thunderbolt 3 테스트 및 검증을 지원합니다. 전설적인 Voyager 제품군은 동급 최강의 프로브 기술과 업계 최고의 분석 소프트웨어를 결합하여 설계자와 검증 팀이 문제를 디버깅하고 차세대 USB 시스템의 상호 운용성을 확인할 수 있도록 합니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY

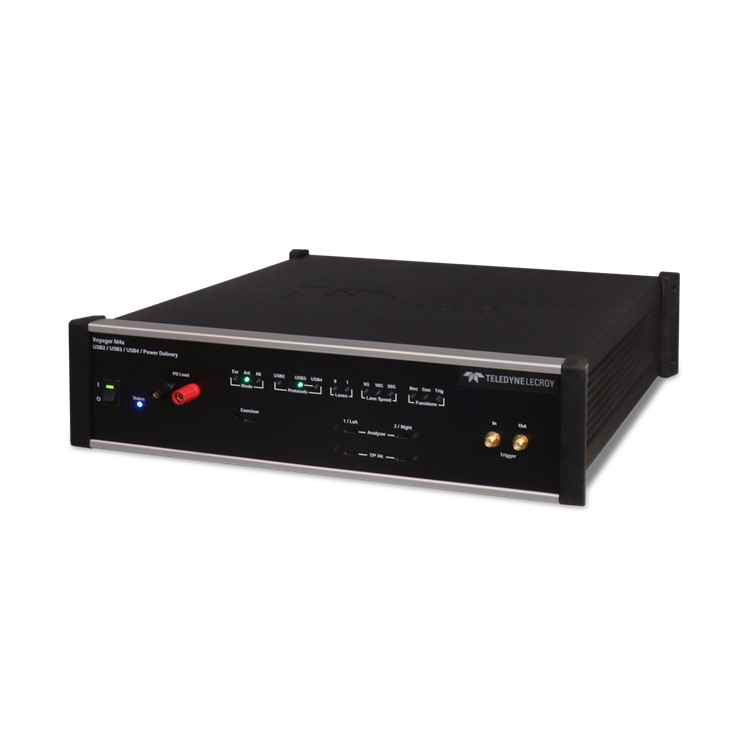

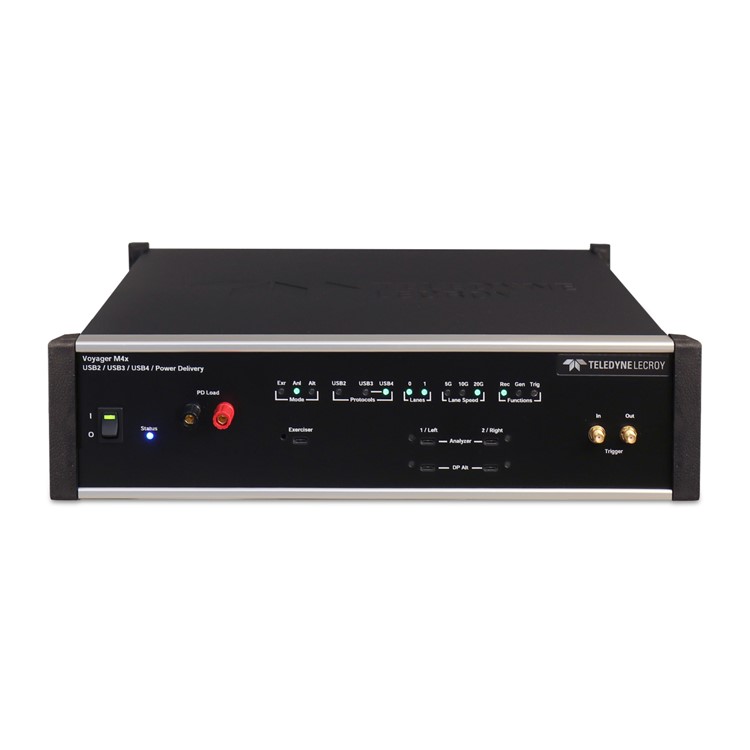

VOYAGER M4x
USB 프로토콜 아날라이저 & 엑서사이저 시스템
VOYAGER M4x USB Protocol Analyzer and Exerciser System

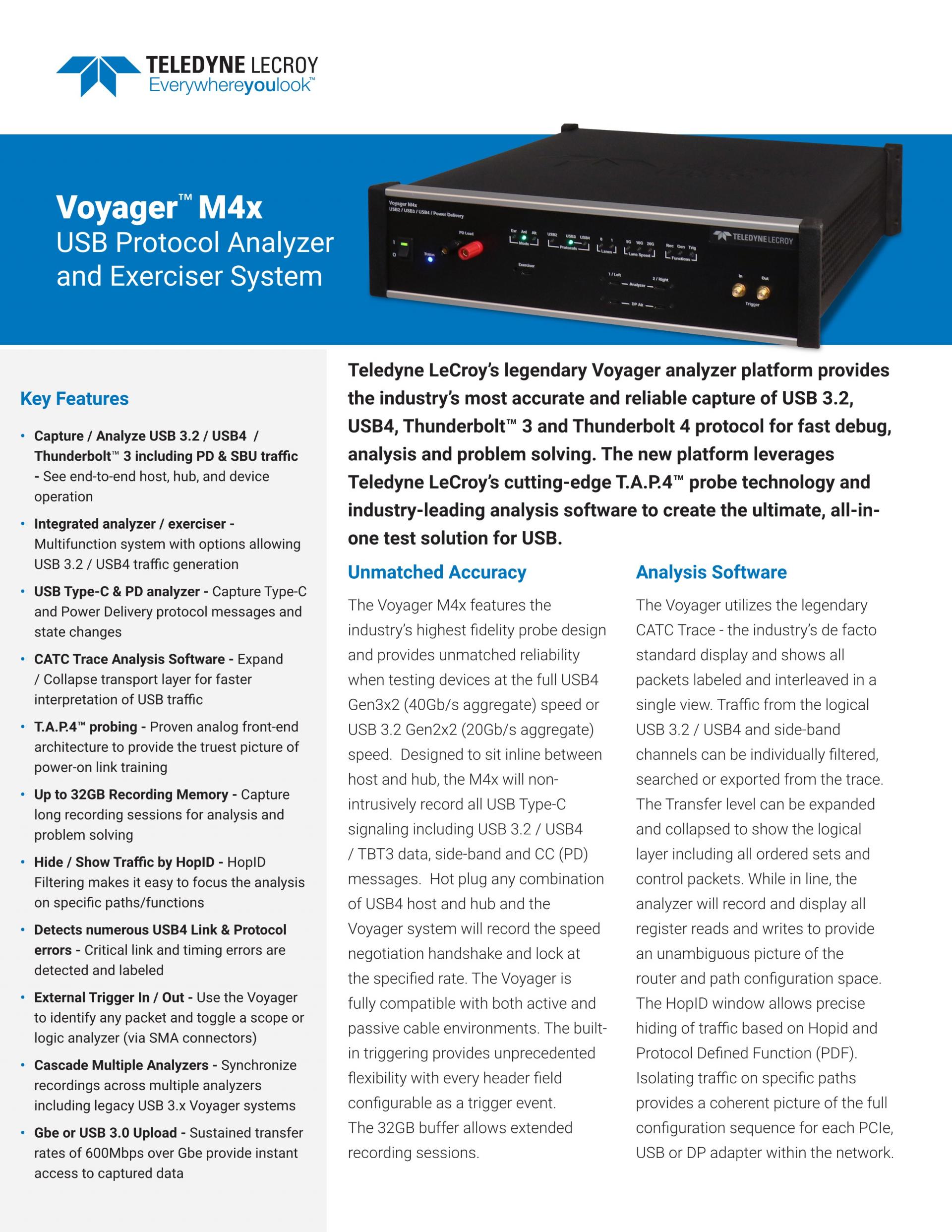

Teledyne LeCroy의 전설적인 Voyager 분석기 플랫폼은 빠른 디버그, 분석 및 문제 해결을 위해 업계에서 가장 정확하고 안정적인 USB 3.2, USB4 및 Thunderbolt™ 3 프로토콜 캡처를 제공합니다. Teledyne LeCroy의 최첨단 T.A.P.4™ 프로브 기술과 업계 최고의 분석 소프트웨어를 활용하는 최신 Voyager는 궁극의 USB용 올인원 테스트 솔루션입니다.
타의 추종을 불허하는 정확도
Voyager M4x는 업계 최고의 충실도 프로브 설계를 특징으로 하며 전체 USB4 Gen3x2(40Gb/s 집계) 속도에서 장치를 테스트할 때 타의 추종을 불허하는 안정성을 제공합니다. 호스트와 허브 사이에 인라인으로 배치되도록 설계된 M4x는 USB 3.2/USB4/TBT3 데이터, 측파대 및 CC(PD) 메시지를 포함한 모든 USB Type-C 신호를 방해하지 않고 기록합니다. 핫플러그 USB4 호스트와 허브의 모든 조합과 Voyager 시스템은 속도 협상 핸드셰이크를 기록하고 지정된 속도로 잠급니다. Type-C를 통한 USB 3.2 본딩 트래픽(집계 20Gb/s) 캡처에 대한 완벽한 지원은 Superspeed USB 3.2 애플리케이션을 대상으로 하는 개발자의 중요한 요구 사항도 충족합니다.
분석 소프트웨어
Voyager는 업계의 사실상의 표준 디스플레이인 전설적인 CATC Trace를 활용하며 레이블이 지정되고 인터리브된 모든 패킷을 단일 보기로 보여줍니다. 논리적 USB4 및 측파대 채널의 트래픽은 트레이스에서 개별적으로 필터링, 검색 또는 내보낼 수 있습니다. 전송 레벨을 확장하거나 축소하여 순서가 지정된 모든 집합과 제어 패킷을 포함하는 논리 계층을 표시할 수 있습니다. 라인에 있는 동안 모든 레지스터 읽기 및 쓰기를 기록 및 표시하여 라우터 및 경로 구성 공간에 대한 명확한 그림을 제공합니다. HopID 창을 사용하면 Hopid 및 PDF(프로토콜 정의 함수)를 기반으로 트래픽을 정확하게 숨길 수 있습니다. 특정 경로에서 트래픽을 격리하면 네트워크 내의 각 PCIe, USB 또는 DP 어댑터에 대한 전체 구성 시퀀스의 일관된 그림을 제공합니다.
주요 특징들
캡처/분석 USB4 PD 및 SBU 트래픽 포함- End to End Host , 허브 및 디바이스 동작 확인
아날라이져 / 엑서사이져 통합- 다기능 시스템은 USB4 프로토콜 트래픽을 동시에 생성하고 캡처
USB Type-C & PD 분석기- Type-C 및 Power Delivery 프로토콜 메시지 및 상태 변경 캡처
CATC 트레이스 분석 소프트웨어- USB 트래픽을 더 빠르게 해석하기 위해 트랜스포트 레이어를 확장/축소
TAP4™ 프로빙- 입증된 아날로그 프런트 엔드 아키텍처로 power on 링크 트레이닝의 가장 정확한 그림을 제공
최대 32GB의 레코딩 용량- 분석 및 문제 해결을 위한 긴 녹음 세션 캡처

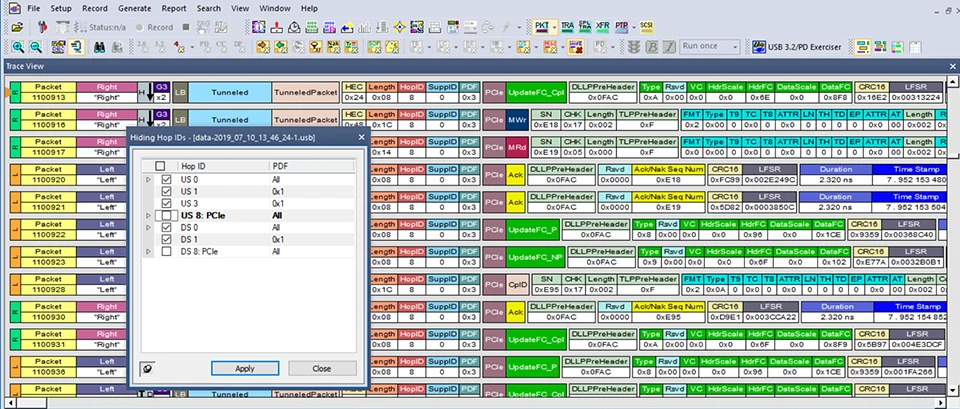

HopID별 트래픽 숨기기/표시- HopID 필터링을 사용하면 특정 경로/기능에 대한 분석에 쉽게 집중
수많은 USB4 링크 및 프로토콜 오류 감지- 중요한 링크 및 타이밍 오류가 감지되고 레이블이 지정.
외부 트리거 입력/출력- Voyager를 사용하여 모든 패킷을 식별하고 스코프 또는 로직 분석기와 연계(SMA 커넥터를 통해)
캐스케이드 다중 분석기- 레거시 USB 3.x Voyager 시스템을 포함한 여러 분석기에서 기록을 동기화
하드웨어 트리거링- USB4 프로토콜 이벤트를 트리거하여 중요한 트래픽, 특정 오류 또는 데이터 패턴을 분리
Gbe 또는 USB 3.0 업로드- Gbe를 통한 600Mbps의 지속적인 전송 속도는 캡처된 데이터에 대한 즉각적인 액세스를 제공.
유연한 하드웨어

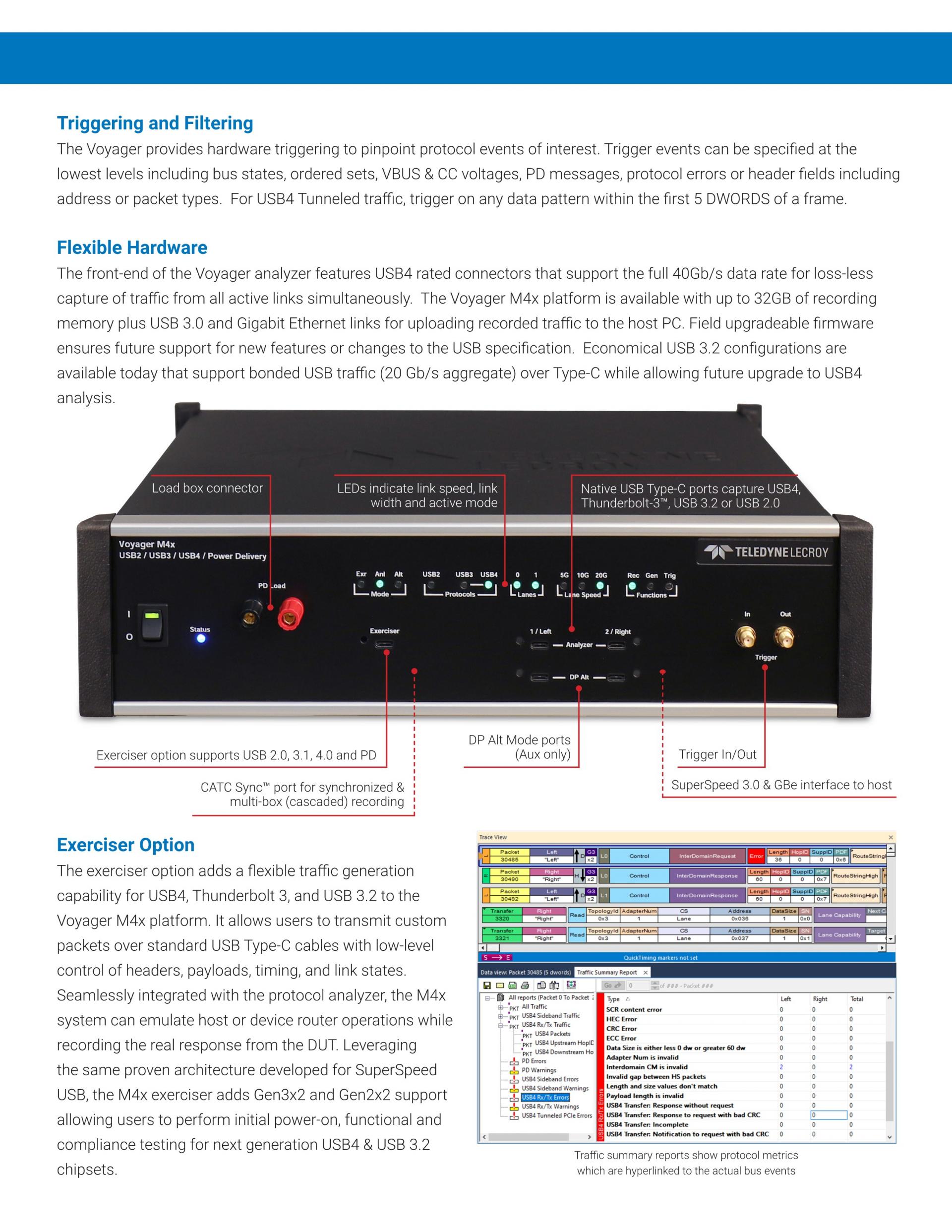

Voyager 분석기의 프런트 엔드에는 모든 활성 링크에서 트래픽을 손실 없이 동시에 캡처하기 위해 전체 40Gb/s 데이터 속도를 지원하는 USB4 정격 커넥터가 있습니다. Voyager M4x 플랫폼에는 기록된 트래픽을 호스트 PC에 업로드하기 위한 32GB의 기록 메모리와 USB 3.0 및 기가비트 이더넷 링크가 포함되어 있습니다. Voyager는 액티브 및 패시브 케이블 환경과 완벽하게 호환됩니다. 현장 업그레이드 가능한 펌웨어는 새로운 기능 또는 USB 사양 변경에 대한 향후 지원을 보장합니다.
고급 트리거링
Voyager는 관심 있는 프로토콜 이벤트를 정확히 찾아내는 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 버스 상태 및 순서 집합(TS1/TS2, De-Skew, CL2_ACK)을 포함하여 가장 낮은 수준에서 지정할 수 있습니다. 업데이트는 홉 ID를 포함한 헤더 필드를 처리합니다. 패킷 유형(tunneled, control, credit_sync 등). Alt 모드 및 PD 메시지를 포함한 CC 이벤트에 대한 트리거링, VBUS 및 CC 전압 레벨도 지원됩니다.
USB4 엑서사이져 옵션

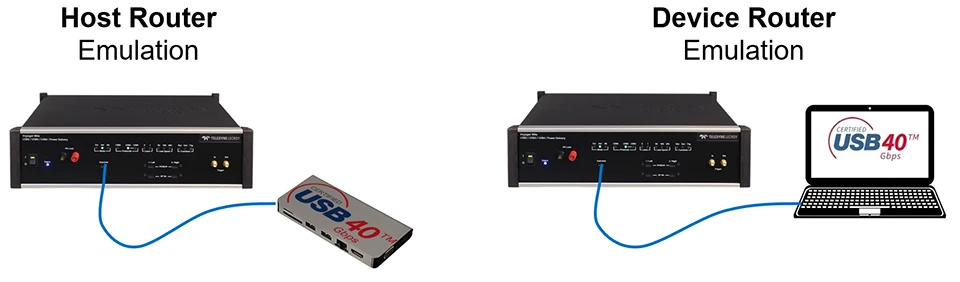

연습기는 Voyager M4x 플랫폼에 USB3 및 Thunderbolt™ 4에 대한 유연한 트래픽 생성 기능을 추가합니다. 이를 통해 사용자는 헤더, 페이로드, 타이밍 및 링크 상태에 대한 낮은 수준의 제어를 통해 표준 USB Type-C 케이블을 통해 맞춤형 패킷을 전송할 수 있습니다. 프로토콜 분석기와 완벽하게 통합된 M4x 연습기는 DUT의 실제 응답을 기록하면서 호스트 또는 장치 라우터 작업을 에뮬레이션할 수 있습니다. SuperSpeed USB용으로 개발된 동일한 검증된 아키텍처를 활용하는 M4x 운동기는 Gen3x2 및 Gen2x2 지원을 추가하여 사용자가 차세대 USB4 칩셋에 대한 초기 전원 켜기, 기능 및 적합성 테스트를 수행할 수 있도록 합니다.

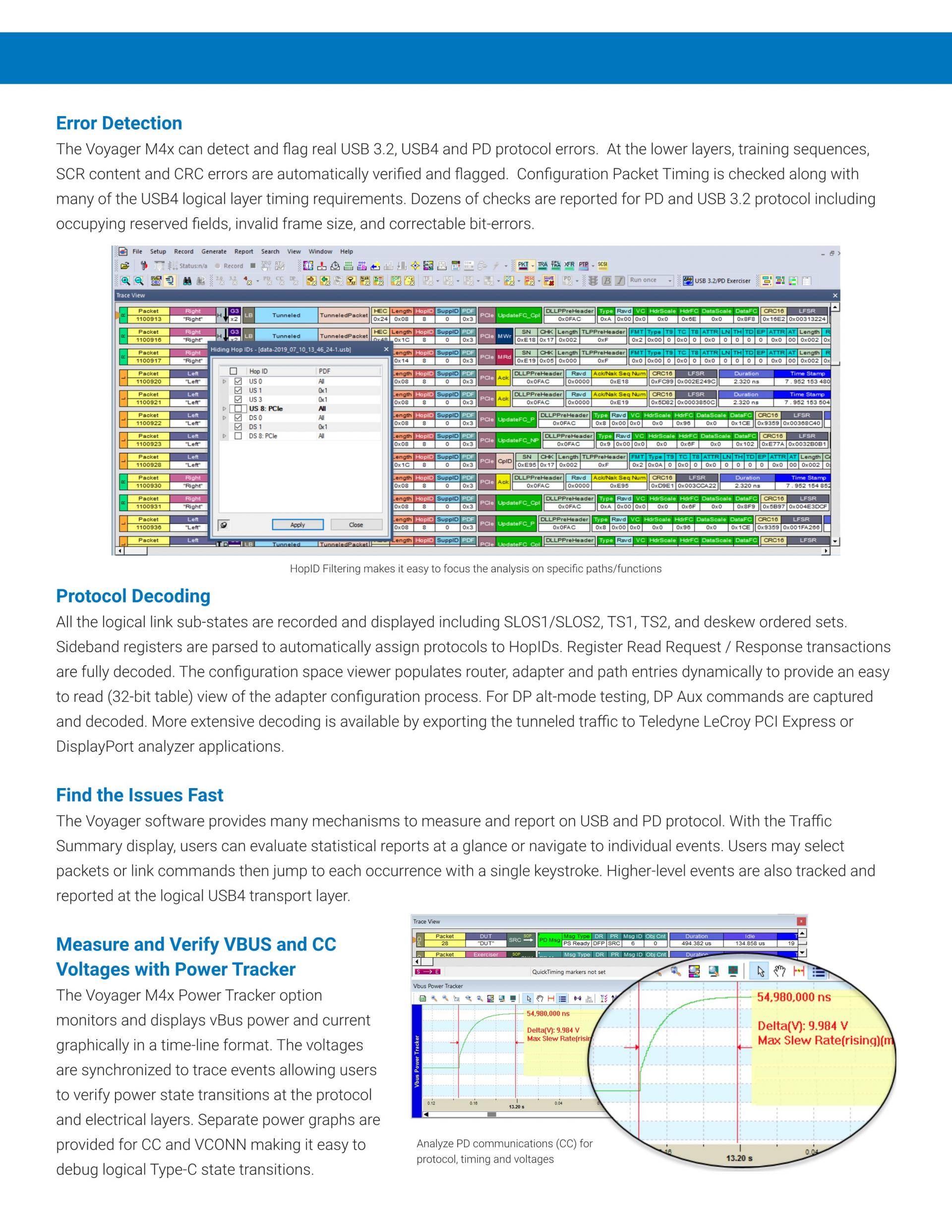

오류 감지

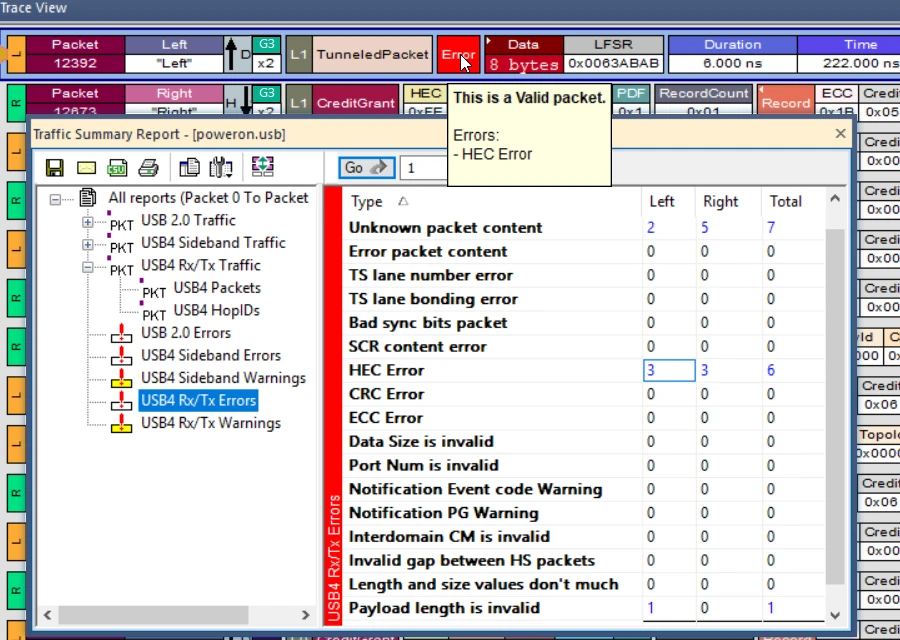

Teledyne LeCroy Voyager는 실제 USB4, USB 3.2 및 PD 프로토콜 오류를 감지하고 표시할 수 있습니다. 하위 계층에서 트레이닝 시퀀스, SCR 콘텐츠 및 CRC 값은 자동으로 오류를 확인합니다. 구성 패킷 타이밍은 많은 USB 3.2/USB4 논리 계층 타이밍 요구 사항과 함께 검증됩니다.

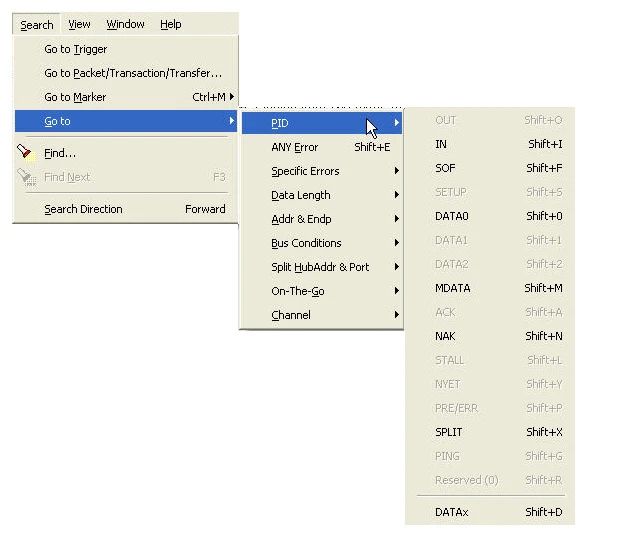

빠른 문제 찾기
Voyager 소프트웨어는 USB 및 PD 프로토콜을 측정하고 보고하는 많은 메커니즘을 제공합니다. 트래픽 요약 디스플레이를 통해 사용자는 통계 보고서를 한눈에 평가하거나 개별 이벤트를 탐색할 수 있습니다. 사용자는 패킷을 선택하거나 명령을 링크한 다음 단일 키 입력으로 각 항목으로 이동할 수 있습니다. 더 높은 수준의 이벤트도 추적되어 논리적 전송 계층에서 보고됩니다.
USB4 터널링된 프로토콜 디코딩
터널링된 PCI Express의 경우 DLLP(Data Link Layer Packets) 및 트랜잭션 계층 이벤트가 디코딩되어 사용자가 주소 및 요청자 ID와 같은 중요한 필드를 볼 수 있습니다. 터널링된 DisplayPort를 캡처할 때 AUX 메시지는 더 쉽게 해석할 수 있도록 비디오 기본 데이터 스트림에서 분리됩니다. 터널링된 USB 패킷의 모든 필드가 완전히 디코딩됩니다. 디바이스 클래스 트랜잭션을 포함한 상위 계층 USB 이벤트는 후속 릴리스에서 디코딩됩니다.
컴플라이언스 옵션

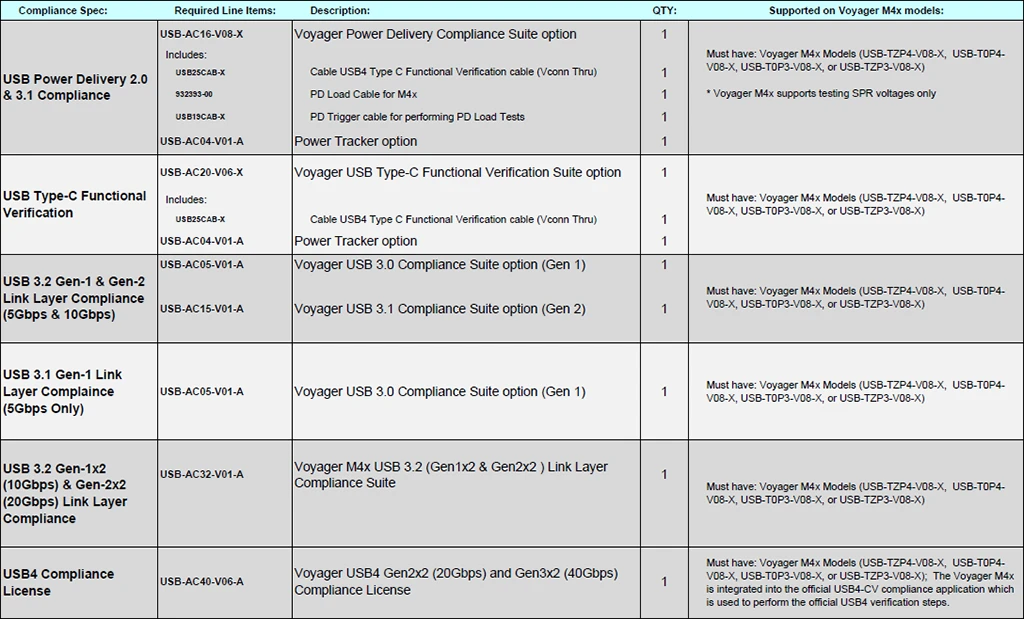

Voyager M4x는 USB Type-C, PD, USB4 및 USB 3.2 Link Layer를 포함한 USB 규정 준수 테스트에 대한 광범위한 지원을 제공합니다. Teledyne LeCroy의 Voyager 엑서사이져 기능을 활용하는 Compliance Suite는 에뮬레이션 스크립트를 활용하여 USB, PD 및 Type-C 링크 동작을 모방하는 자동화된 애플리케이션입니다. 엑서사이져는 DUT의 응답을 분석하는 동안 실제 장치처럼 USB 및 PD 명령을 시작하고 응답하는 데 사용됩니다. Type-C 케이블 연결을 통해 직접 통신하고 모든 프로토콜 교환을 기록 및 분석하여 올바른 동작을 결정합니다. Type-C 및 PD 준수를 위해 엑서사이져는 포괄적인 고급 명령 라이브러리를 활용하여 Type-C 소스, 싱크 및 DRP 동작을 에뮬레이션 합니다. (자세한 설명은 아래 참조) 옵션 탭.)
Voyager M4x는 USB 3.2 10Gps 및 20Gbps 링크 계층 테스트를 독점적으로 지원합니다. 또한 USB4 프로토콜 및 논리적 계층 적합성을 수행하기 위한 기반이기도 합니다. USB4 및 USB 3.2 링크 계층을 테스트할 수 있는 유일한 솔루션인 각 컴플라이언스 옵션은 별도로 판매되어 사용자가 필요에 따라 테스트를 확장할 수 있습니다.
PowerTracker로 VBUS 및 CC 전압 측정 및 확인

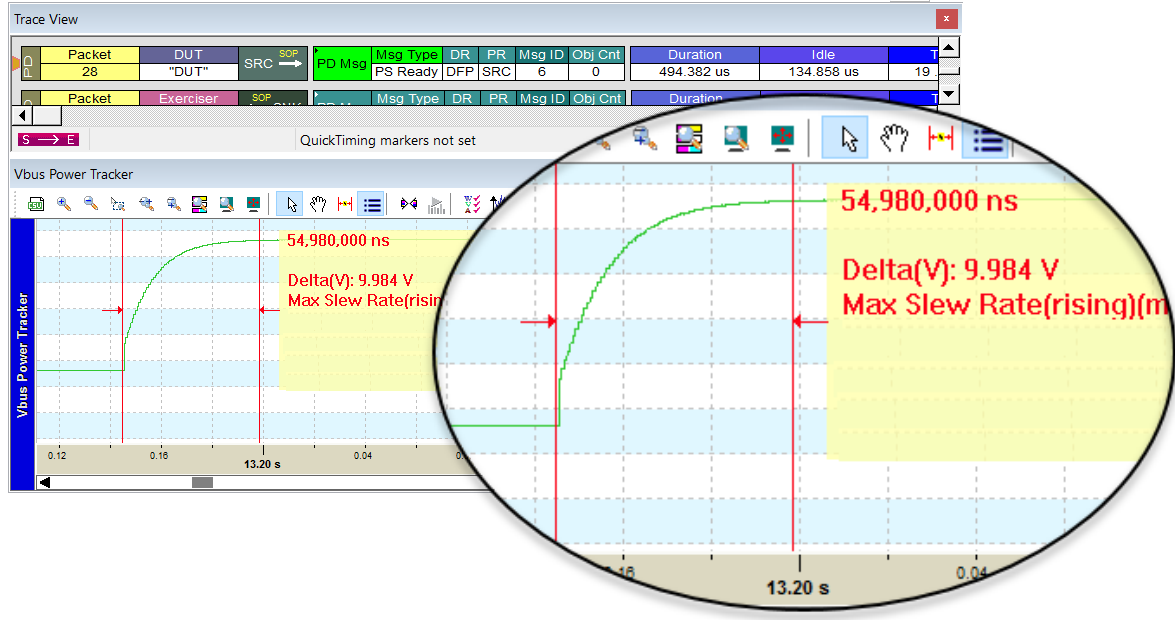

Voyager M4x 전력 추적기 옵션은 vBus 전력 및 전류를 타임라인 형식으로 그래픽으로 모니터링하고 표시합니다. 전압은 추적 이벤트에 동기화되어 사용자가 프로토콜 및 전기 레이어에서 전원 상태 전환을 확인할 수 있습니다. CC 및 VCONN에 대해 별도의 전력 그래프가 제공되어 논리적 Type-C 상태 전환을 쉽게 디버깅할 수 있습니다.

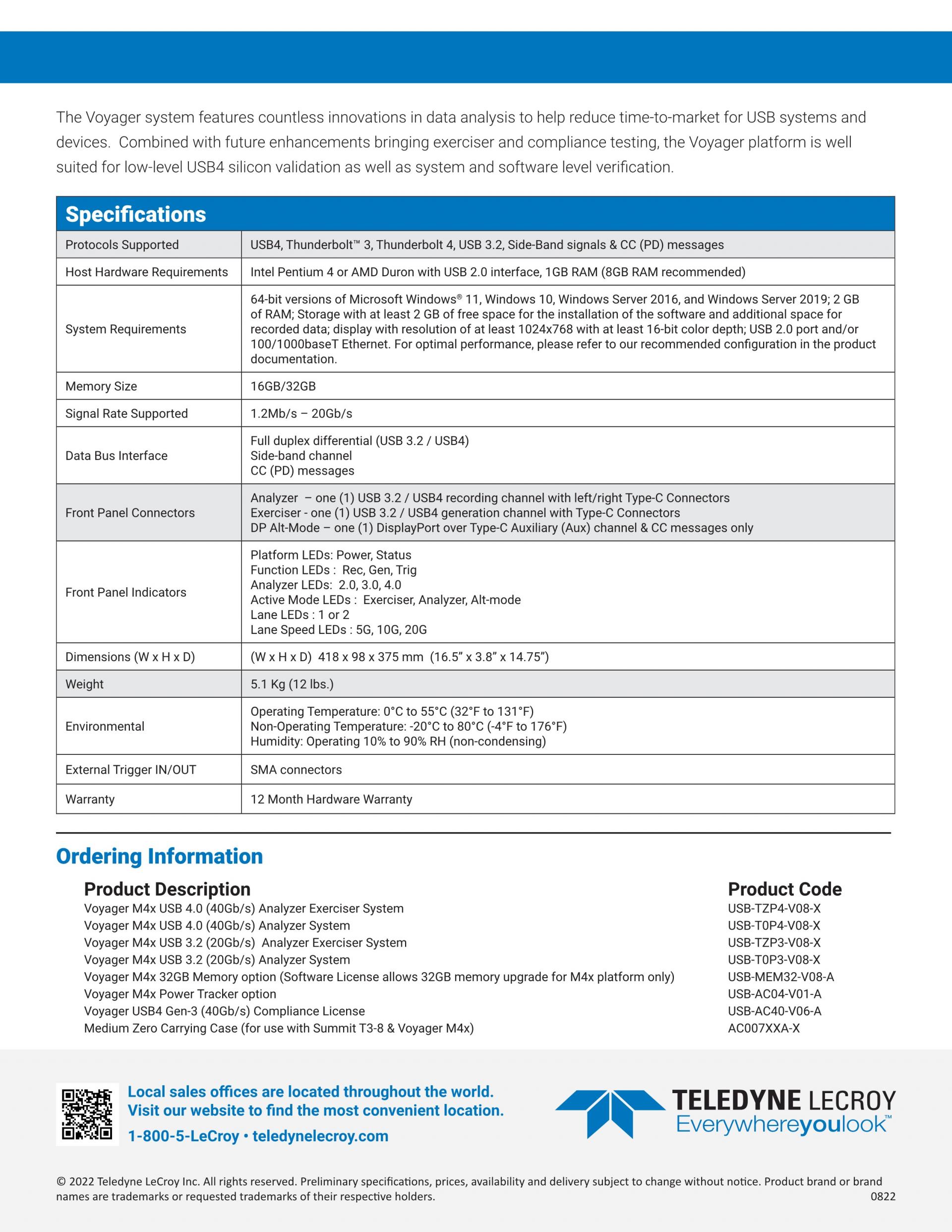

Voyager 시스템은 USB 시스템 및 장치의 시장 출시 시간을 단축하는 데 도움이 되는 수많은 데이터 분석 혁신 기능을 갖추고 있습니다. 연습기 및 컴플라이언스 테스트를 제공하는 향후 개선 사항과 결합된 Voyager 플랫폼은 낮은 수준의 USB4 실리콘 검증과 시스템 및 소프트웨어 수준의 검증에 매우 적합합니다.
