LECROY SIERRA M122A 2포트 SAS/SATA 분석기
가격문의(상세정보 참조)
LECROY SIERRA M122A 2포트 SAS/SATA 분석기
LECROY SIERRA M122A two port SAS / SATA analyzer
- Sierra M122A는 Teledyne LeCroy의 2포트 SAS/SATA 분석기로 6Gb/s 프로토콜 캡처를 허용하는 특별 라이센스가 있습니다. 이 다기능 플랫폼은 호스트 및 장치 에뮬레이션이 가능한 통합 트래픽 생성 옵션과 함께 사용할 수 있습니다. 시스템 및 구성 요소 수준에서 스트레스 테스트를 위한 "잼머" 옵션도 있습니다. 이 Sierra M122A 모델은 6Gb/s SAS 및 SATA 프로토콜 캡처용으로 구성되었으며 12Gb/s SAS 테스트를 지원하도록 현장에서 업그레이드할 수 있습니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
SIERRA M122A
2포트 SAS/SATA 분석기
SIERRA M122A two port SAS / SATA analyzer
유연하고 비용 효율적인 6G 프로토콜 테스트 시스템
높은 평가를 받고 있는 Sierra M124A 검증 시스템을 기반으로 하는 M122A는 저비용, 2포트, 6Gb/s 구성에서 동일한 고충실도 프로브 설계를 제공합니다. M122A는 12개의 독립적인 SAS 또는 SATA 링크를 동시에 기록할 수 있습니다. 플랫폼은 Gb/s SAS와 트래픽 생성(Trainer) 또는 오류 주입(InFusion) 기능을 지원하도록 업그레이드할 수 있습니다.

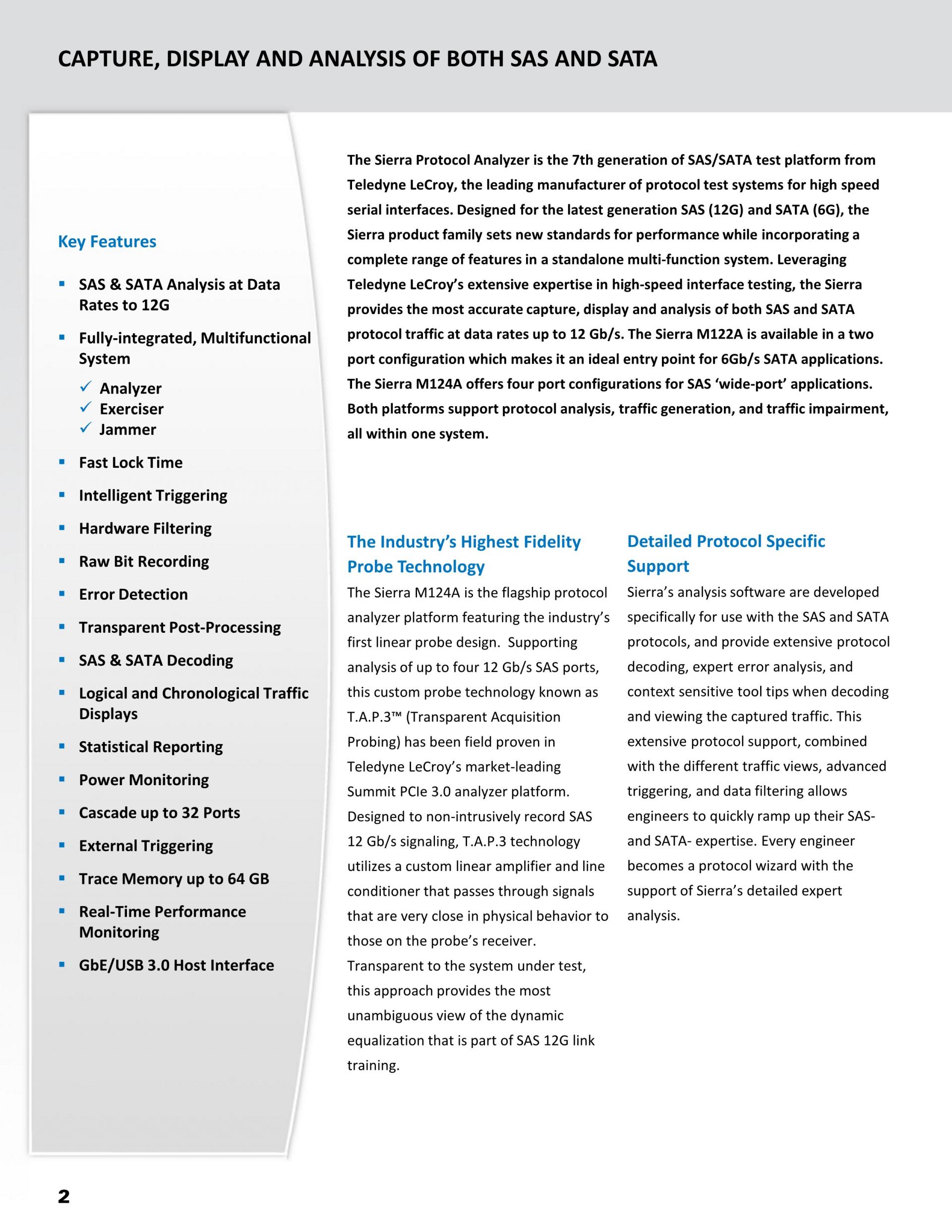

TAP3로 비교할 수 없는 정확도
Sierra M122A는 T.A.P.3(Transparent Acquisition Probing)로 알려진 맞춤형 프로브 기술을 특징으로 하며 Teledyne LeCroy의 업계 최고의 PCI Express, 파이버 채널 및 USB 분석기 플랫폼에서 현장에서 입증되었습니다. 테스트 대상 신호에 미치는 영향을 최소화하면서 SATA 6Gb/s 프로토콜을 기록하도록 설계된 Sierra M122A는 SATA 전원 켜기 재설정 동작 및 속도 협상 타이밍에 대한 가장 정확한 그림을 제공합니다.
전문가 분석 소프트웨어

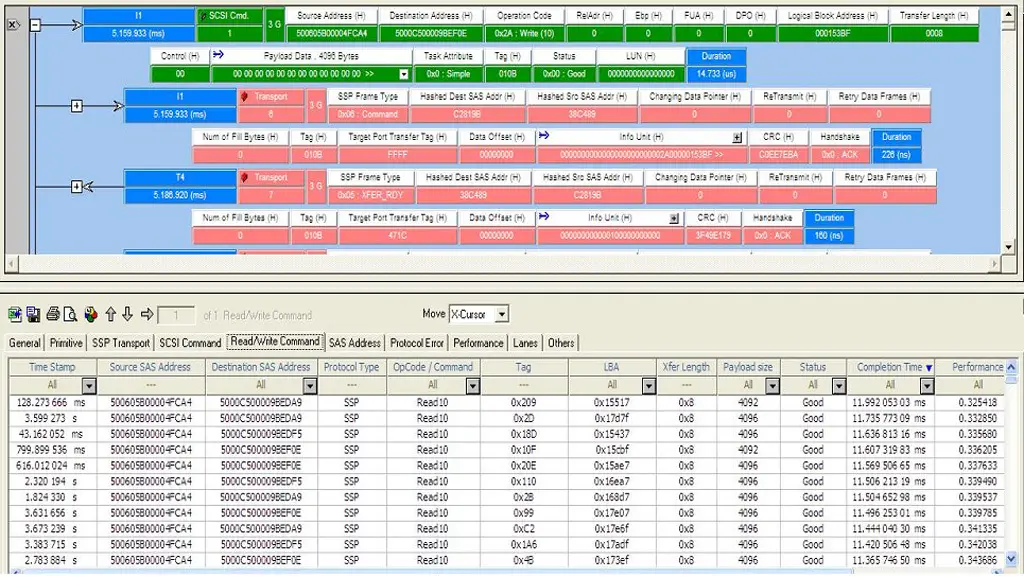

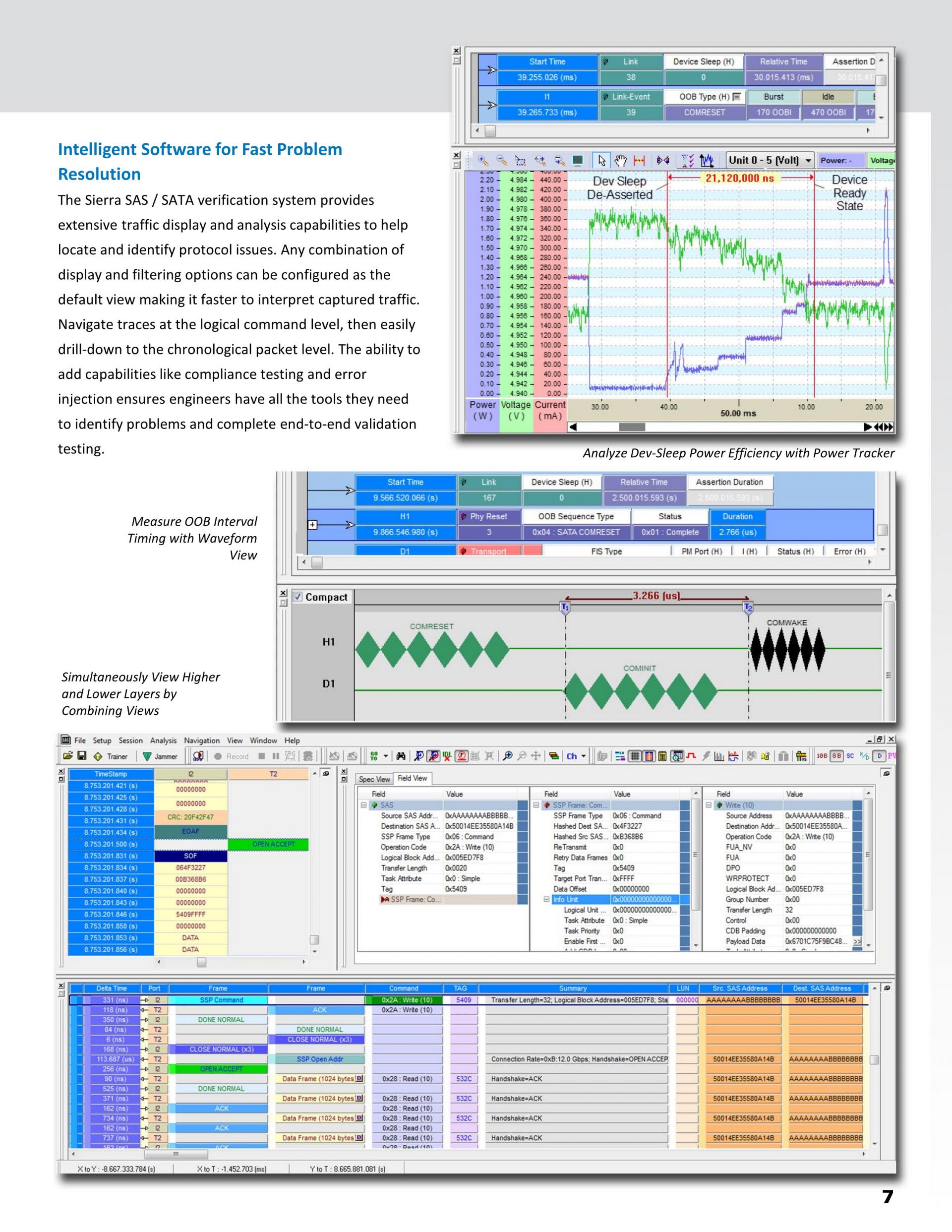

링크 계층에서 응용 프로그램 계층에 이르기까지 Sierra 분석 제품군은 엔지니어가 관심 영역에 쉽게 집중할 수 있도록 광범위한 트래픽 보기 및 도구를 제공합니다. 프레임 수준에서 작업할 때 Text View는 프레임 교환과 그에 수반되는 프리미티브를 보여줍니다. 시간순으로 명령 및 프레임을 보기 위해 스프레드시트 보기는 표시를 단순화하기 위해 원하지 않는 기본 요소 및 프레임을 필터링 할 수 있습니다. Sierra는 또한 응용 프로그램 계층에 대한 계층적 보기를 제공하여 명령과 관련된 프레임 및 프리미티브를 논리적으로 조합합니다. 기존의 계층적 보기는 명령, 데이터 및 상태를 그룹화 합니다. 계층적 표시를 드릴다운하여 프레임 및 링크 레이어를 볼 수 있습니다. 모든 분석 보기는 하나의 애플리케이션 내에서 동시에 동기화되고 표시되는 데 사용할 수 있습니다.
혁신적이고 유연하며 컴팩트한 시스템 설계

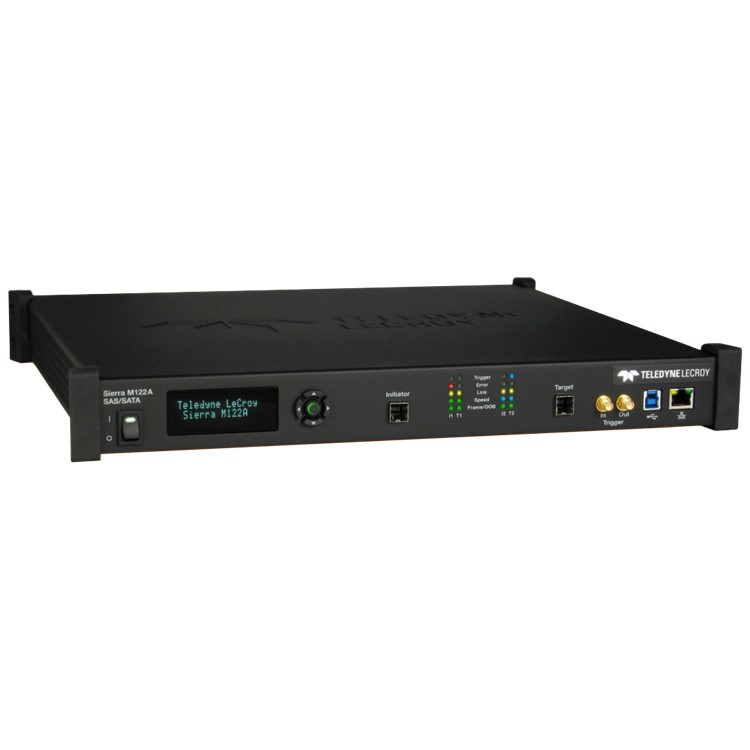

이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Sierra의 상태 표시기에는 협상된 링크 속도, 프로토콜 오류 감지, 링크 업, 대역 외(OOB) 및 현재 버스에 있는 데이터 프레임에 대한 정보가 포함됩니다. LCD 화면은 현재 어떤 사용자가 장치에 연결되어 있는지 보고합니다. Sierra 전면 패널 인터페이스에서 설정할 수 있는 시스템, 시스템 IP 주소 및 상태. 에 대한 호스트 연결 Sierra USB 3.0 및 기가비트 이더넷을 모두 지원합니다. 확장 포트는 드라이브에 DC 전원을 공급하는 것과 같은 향후 개선 사항을 허용합니다. 그만큼 Sierra 엔클로저는 벤치 상단에 쉽게 배치되거나 19" 랙에 통합됩니다.
sierranet 프로토콜 분석기

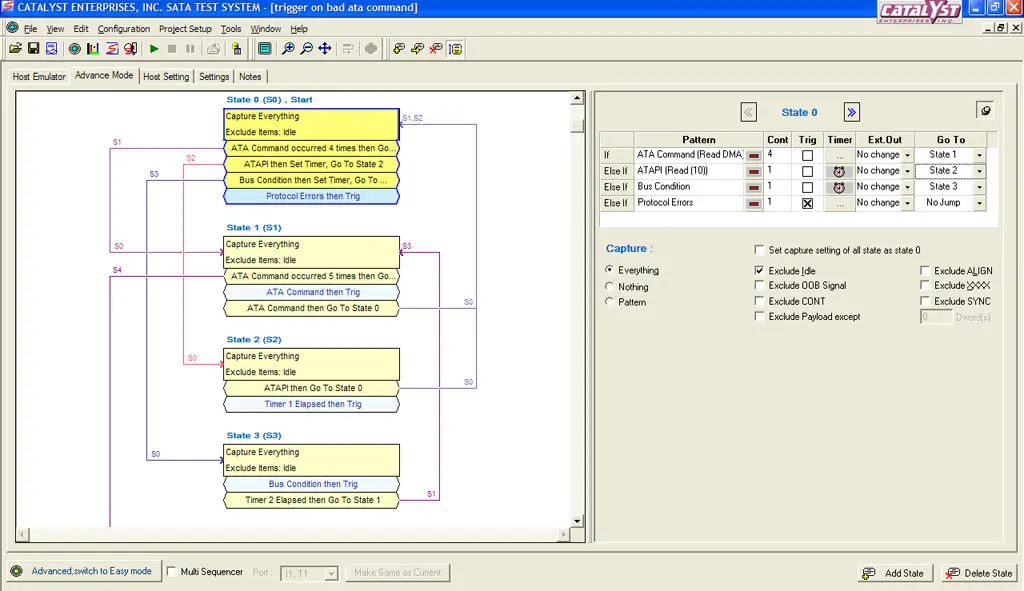

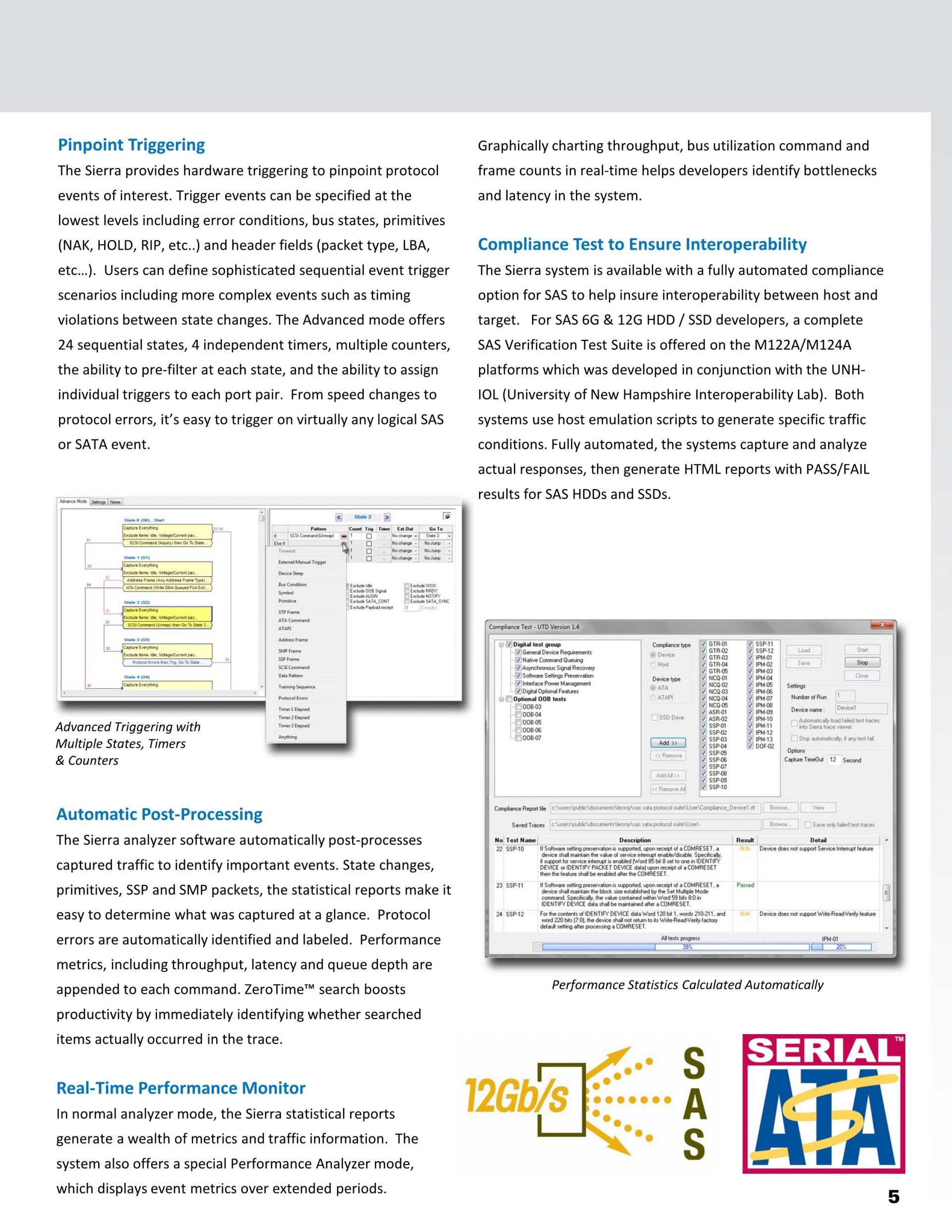

특정 프레임을 찾는 것부터 이벤트 간의 타이밍 및 상태와 같은 보다 복잡한 이벤트에 이르기까지 Sierra의 논리적 트리거링 알고리즘은 엔지니어가 4개의 독립적인 타이머 및 카운터를 사용하여 여러 논리적 상태 변경을 신속하게 정의할 수 있는 기능을 제공합니다. Sierra의 강력한 트리거 기능에는 최대 24레벨 상태 시퀀서, 각 상태에서 사전 필터링 기능, 각 논리 링크에 개별 트리거를 할당하는 기능이 포함됩니다. 프로토콜별 인식 덕분에 특정 헤더 필드 또는 명령을 쉽게 트리거할 수 있습니다. 사용 가능한 가장 깊은 트리거링을 통해 엔지니어링에 더 많은 시간을 할애하고 이벤트 검색 시간을 줄입니다.
sierranet 프로토콜 분석기
Sierra는 원치 않는 트래픽을 투명하게 사후 처리, 검색 및 숨기기 때문에 캡처된 데이터를 분석하는 것이 그 어느 때보다 쉽습니다. 전체 SAS 및 SATA 명령 세트를 포함한 프로토콜별 디코딩. 모든 추적에 대해 메트릭이 생성되며 엔지니어는 한 눈에 포착된 내용을 쉽게 확인할 수 있습니다. 성능 보고서는 명령 실행, 오류 및 기타 데이터 트래픽 문제를 나타낼 수 있습니다. 광범위한 보고서 중에서 선택하면 각 고객이 원하는 정보에 신속하게 액세스할 수 있습니다.
