LECROY SIERRA M244 SAS 4.0 프로토콜 분석기
가격문의(상세정보 참조)

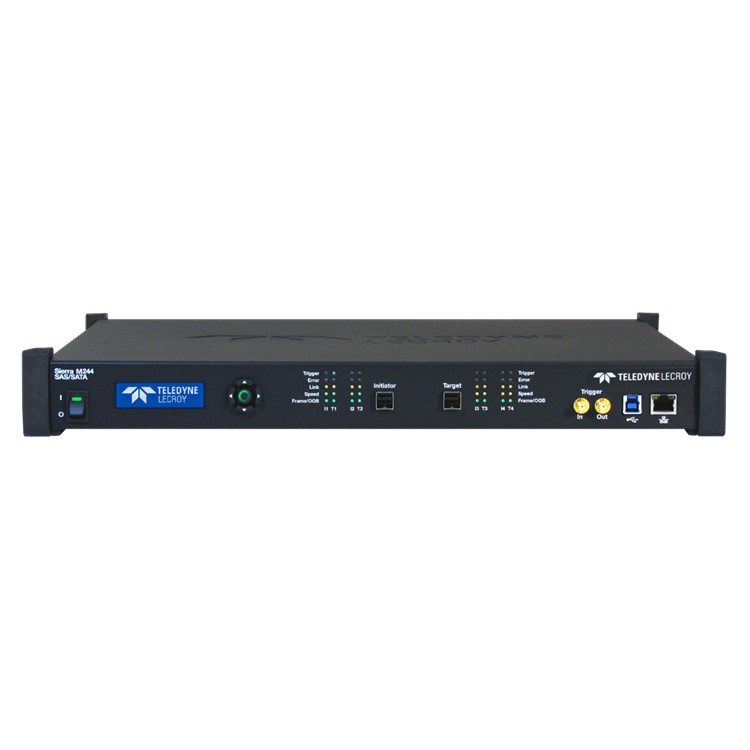

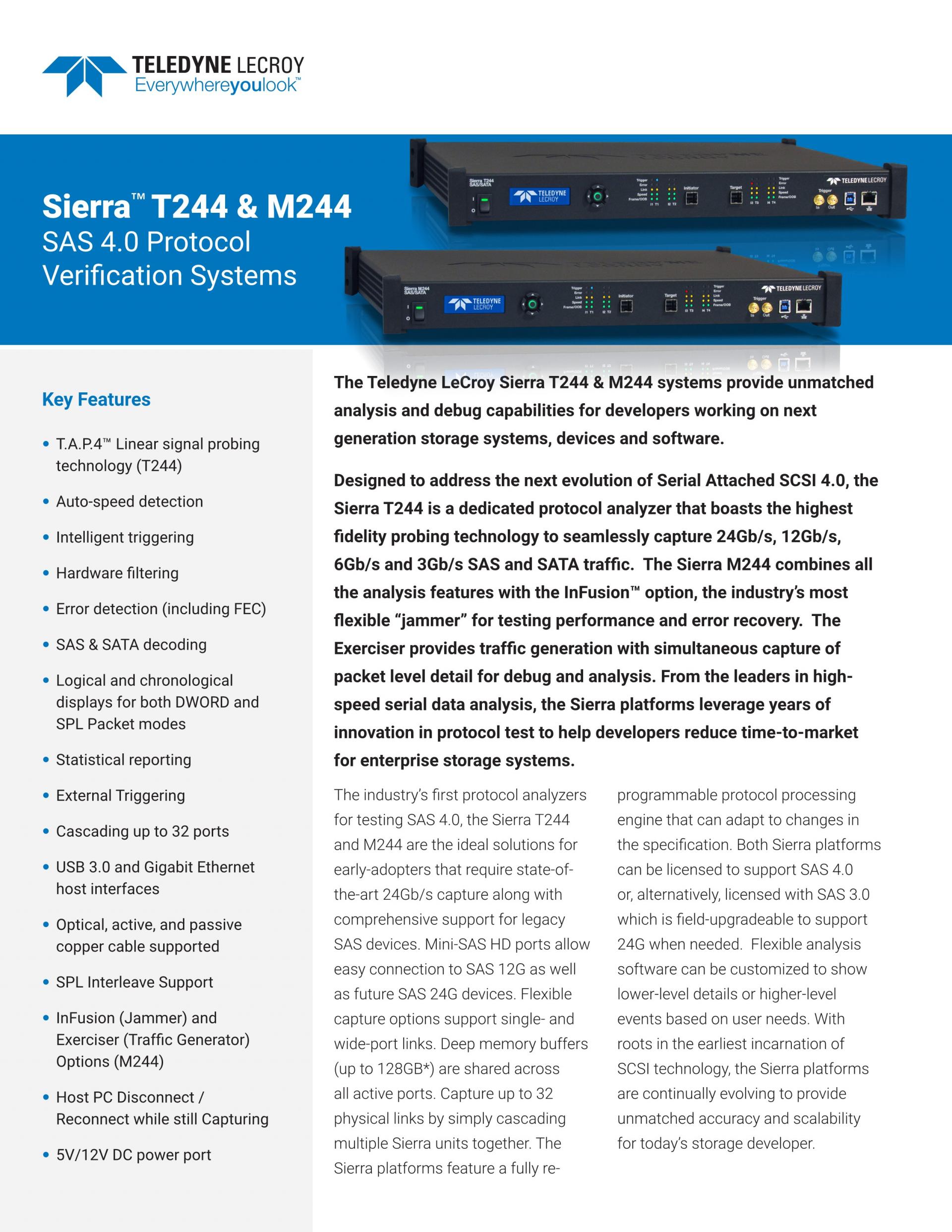

LECROY SIERRA M244 SAS 4.0 프로토콜 분석 시스템
LECROY SIERRA M244 SAS 4.0 Protocol Verification Systems
- 텔레다인 르크로이 Sierra M244는 차세대 스토리지 시스템, 장치 및 소프트웨어를 테스트하기 위한 업계 최초의 SAS 4.0 프로토콜 분석기/잼머/트레이너 시스템입니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY

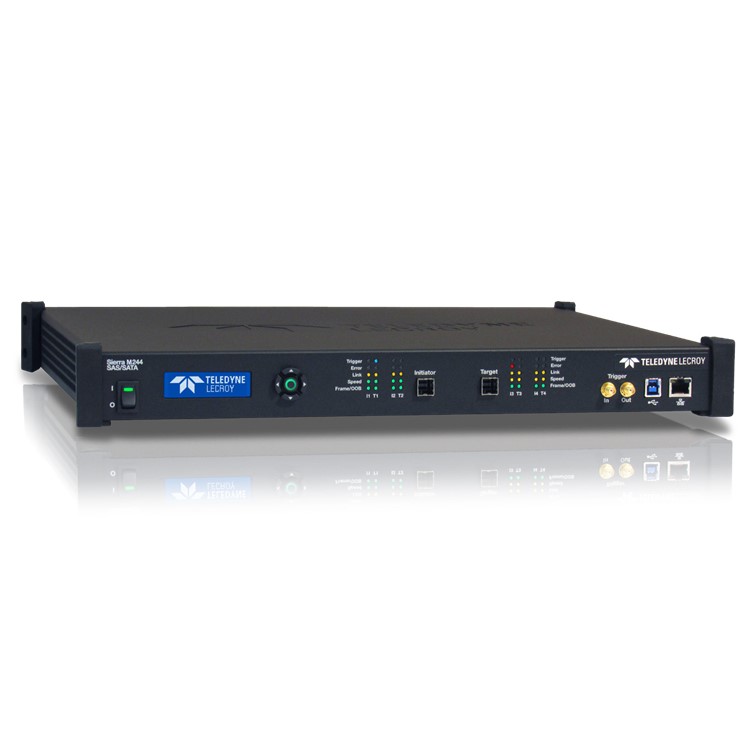

SIERRA M244
SAS 4.0 프로토콜 분석 시스템
SIERRA M244 SAS 4.0 Protocol Verification Systems

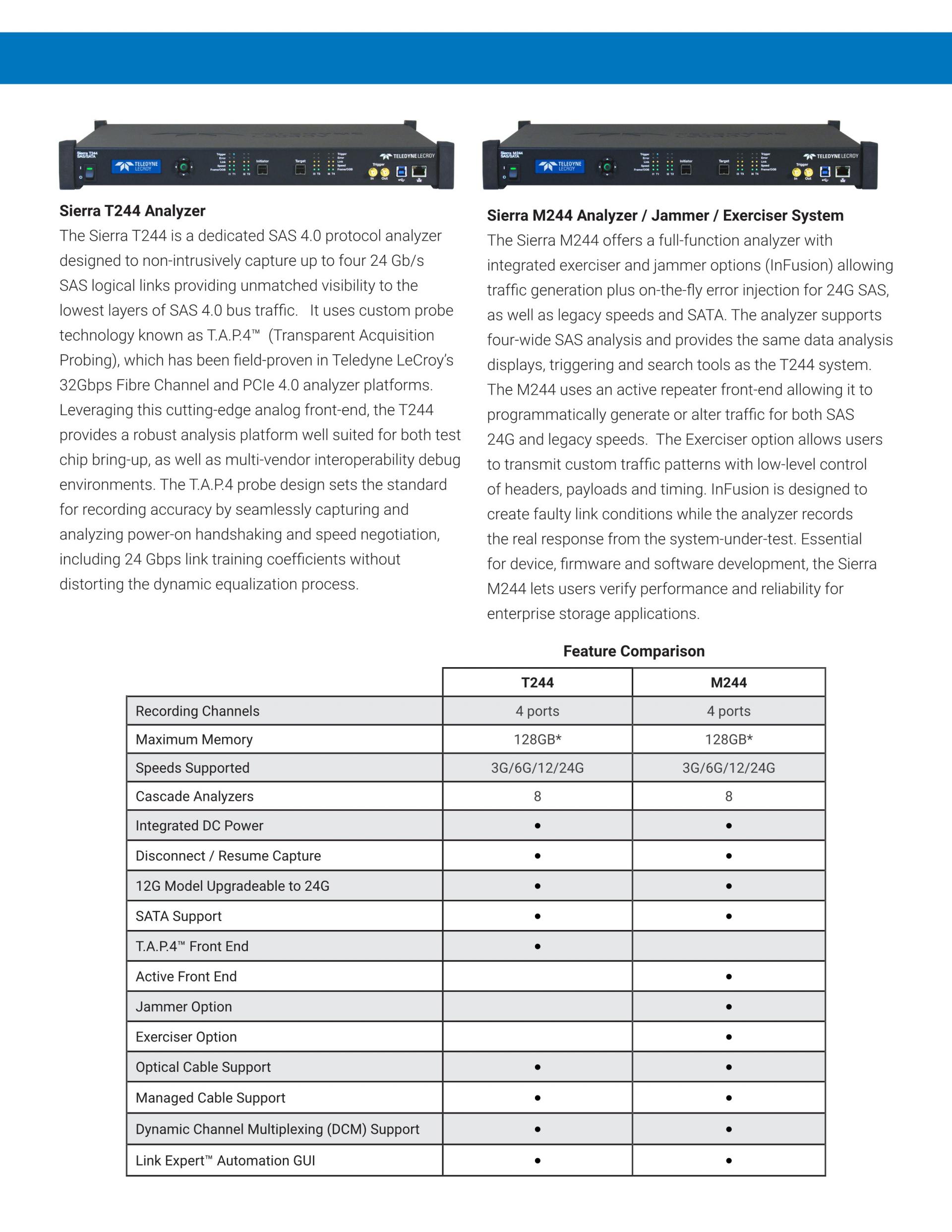

Serial Attached SCSI 4.0의 다음 진화를 해결하기 위해 설계된 Sierra M244는 안정성 및 오류 복구 테스트를 위한 내장 Jammer 및 연습기를 제공하는 4포트 프로토콜 분석기입니다. 24Gb/s, 12Gb/s, 6Gb/s 및 3Gb/s SAS 및 SATA 트래픽을 완벽하게 지원하는 Sierra M244는 분석기로 작동하여 "4-와이드" 링크를 기록할 수 있습니다. Infusion Jammer 옵션과 함께 라이선스가 부여된 경우 M244는 "실시간" 잼머 기능을 제공하여 1,2, 또는 4개의 포트에서 동시에 트래픽을 수정하거나 손상시킵니다. 연습기는 트래픽 생성과 디버그 및 분석을 위한 패킷 수준 세부 정보 캡처를 제공합니다.

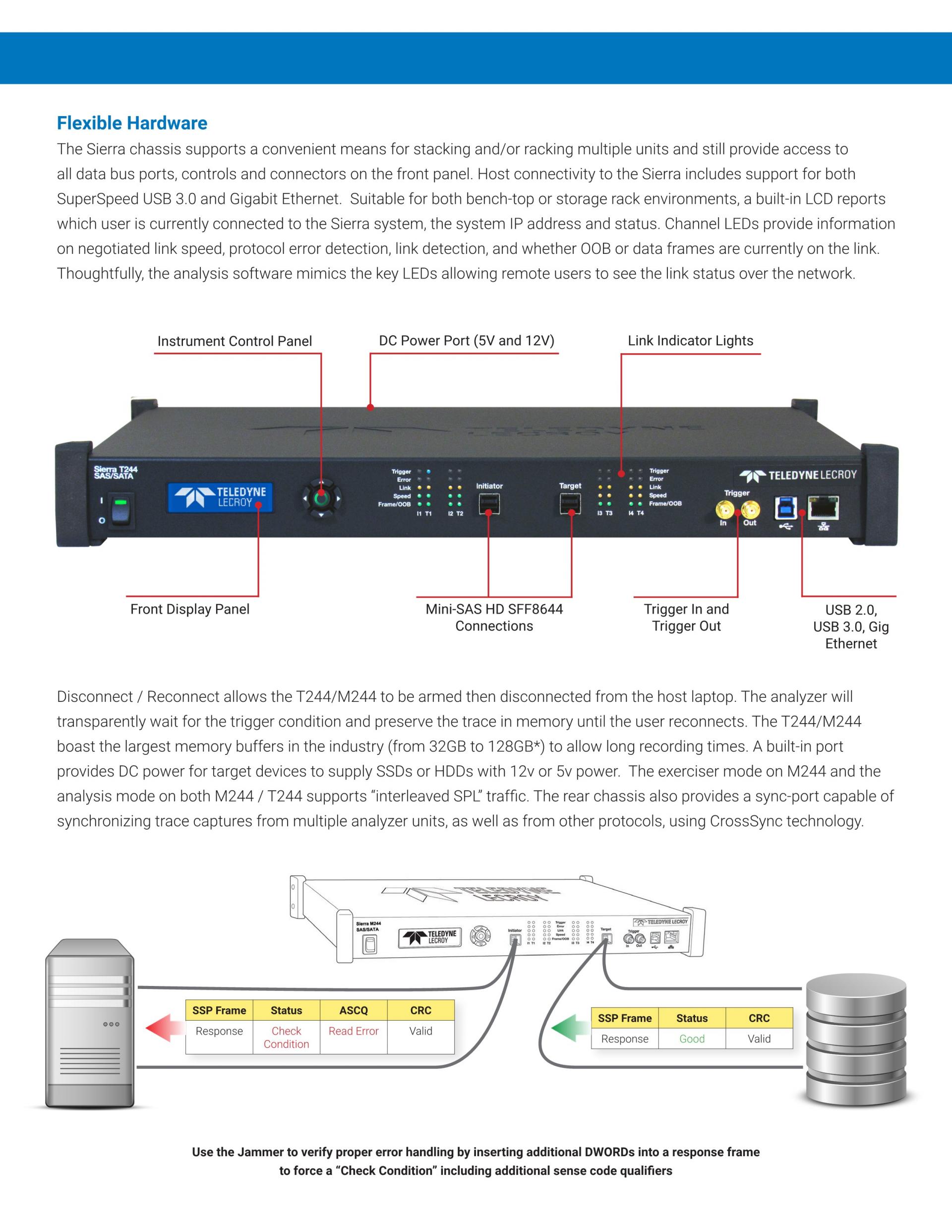

유연한 하드웨어

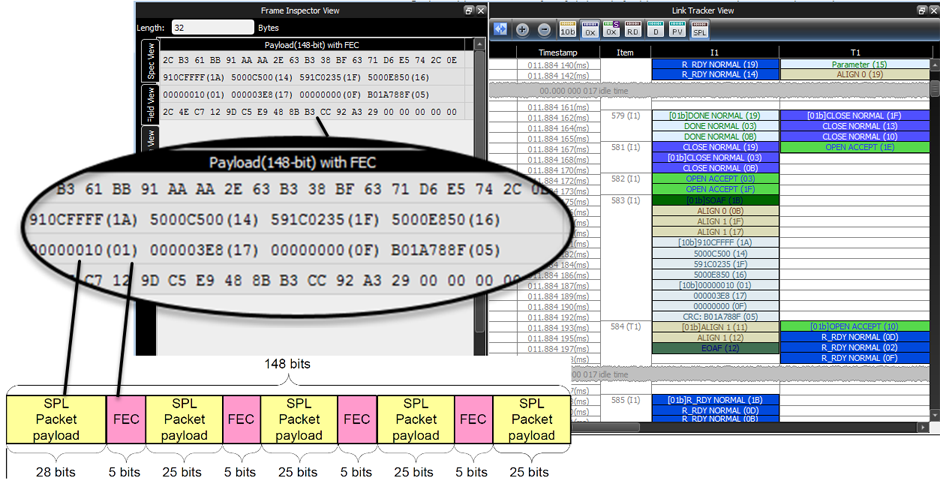

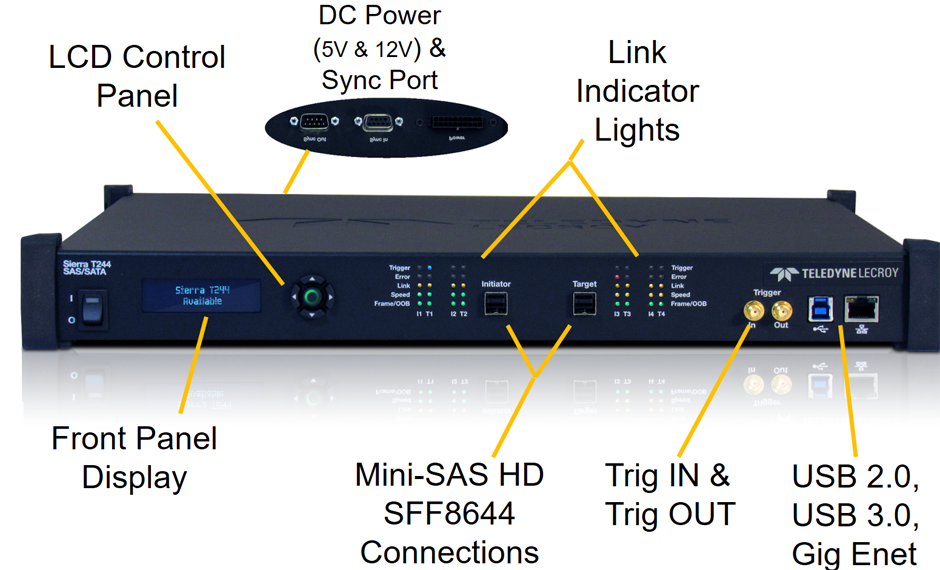

Sierra 플랫폼은 사양 변경에 적응할 수 있는 완전히 재프로그래밍 가능한 프로토콜 처리 엔진을 갖추고 있습니다. "interleaved FEC" 및 "bit-level re-timers"를 포함한 향후 SAS 개선 사항은 간단한 펌웨어 업데이트로 해결할 수 있습니다. Sierra에 대한 호스트 연결은 캡처된 트래픽에 대한 빠른 액세스에 최적화되어 있으며 SuperSpeed USB 및 기가비트 이더넷을 모두 포함합니다. Mini-SAS HD 포트를 통해 SAS 12Gb/s 및 향후 SAS 24Gb/s 장치에 쉽게 연결할 수 있습니다.
유연한 라이센싱 옵션을 통해 듀얼 포트(2) 또는 와이드 포트(4) 링크를 지원할 수 있습니다. M244는 SAS 4.0을 지원하도록 라이선스를 받거나 필요한 경우 3.0G를 지원하도록 현장에서 업그레이드할 수 있는 SAS 24 라이선스를 받을 수 있습니다. 메모리 버퍼는 최대의 유연성을 위해 모든 활성 포트에서 공유됩니다. 단순히 여러 Sierra 장치를 함께 계단식 연결하여 많은 포트 수의 애플리케이션이 가능합니다(최대 32개의 물리적 링크).
연결 끊기/재연결을 통해 Sierra 시스템을 무장한 다음 호스트 랩탑에서 연결을 끊을 수 있습니다. 분석기는 트리거 조건을 투명하게 기다리고 사용자가 분석기에 다시 연결할 때까지 캡처된 트래픽을 메모리에 보존합니다. 내장 포트는 대상 장치에 DC 전원을 공급하여 SSD 또는 HDD에 12v 또는 5v 전원을 공급합니다. 후면 섀시는 또한 CrossSync 기술을 사용하여 다른 프로토콜뿐만 아니라 여러 분석기 장치에서 추적 캡처를 동기화할 수 있는 동기화 포트를 제공합니다.

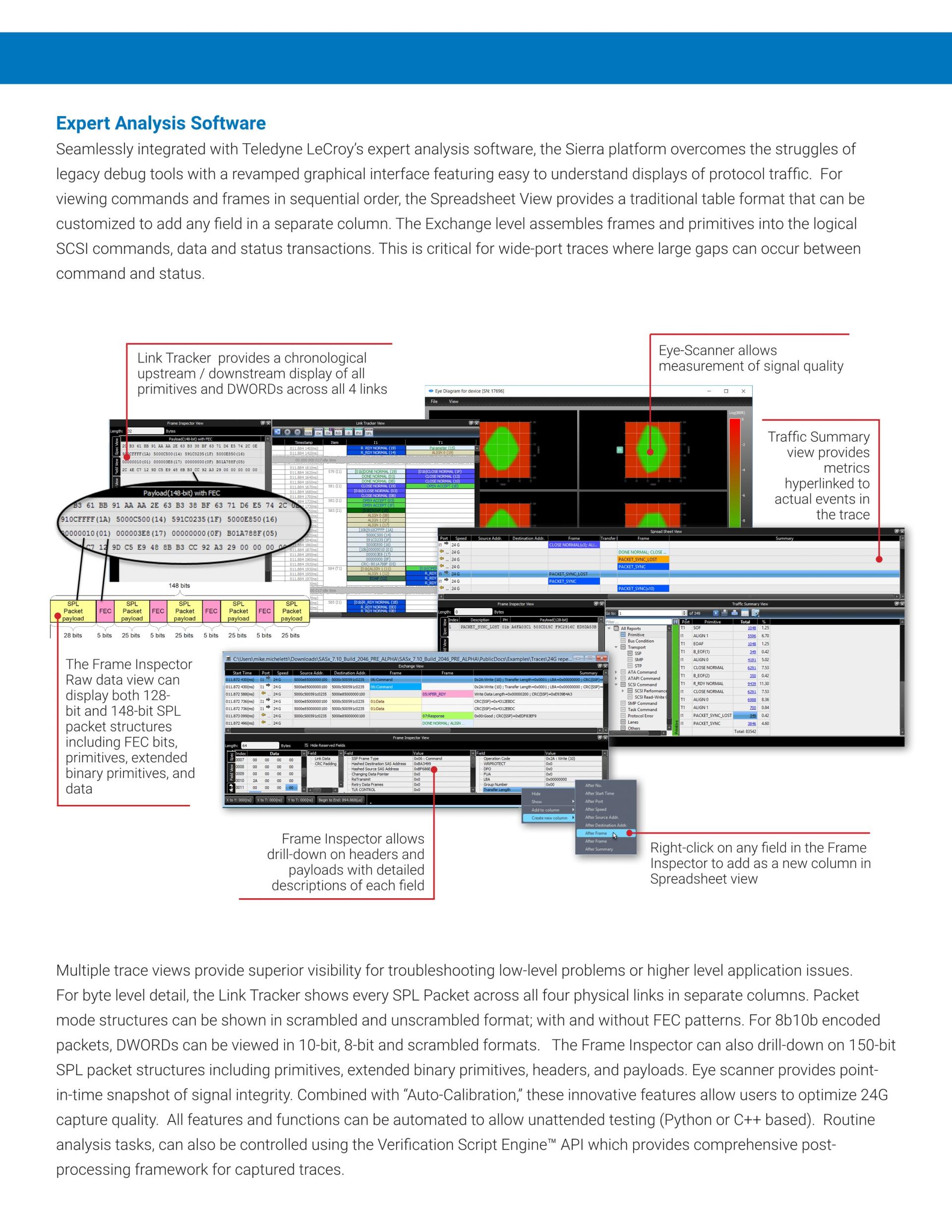

전문가 분석 소프트웨어

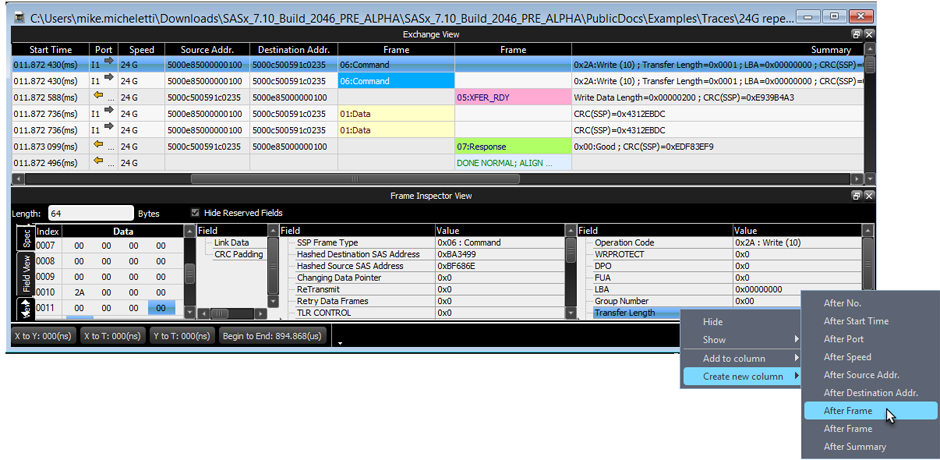

Teledyne LeCroy의 전문 분석 소프트웨어인 Sierra 플랫폼은 이해하기 쉬운 프로토콜 트래픽 표시를 특징으로 하는 개선된 그래픽 인터페이스로 레거시 디버그 도구의 어려움을 극복합니다. 명령과 프레임을 순차적으로 보기 위해 스프레드시트 보기는 별도의 열에 필드를 추가하도록 사용자 정의할 수 있는 기존 테이블 형식을 제공합니다. Exchange 수준은 프레임과 프리미티브를 논리적 SCSI 명령, 데이터 및 상태 트랜잭션으로 어셈블합니다. 이는 명령과 상태 사이에 큰 간격이 발생할 수 있는 와이드 포트 추적에 중요합니다.

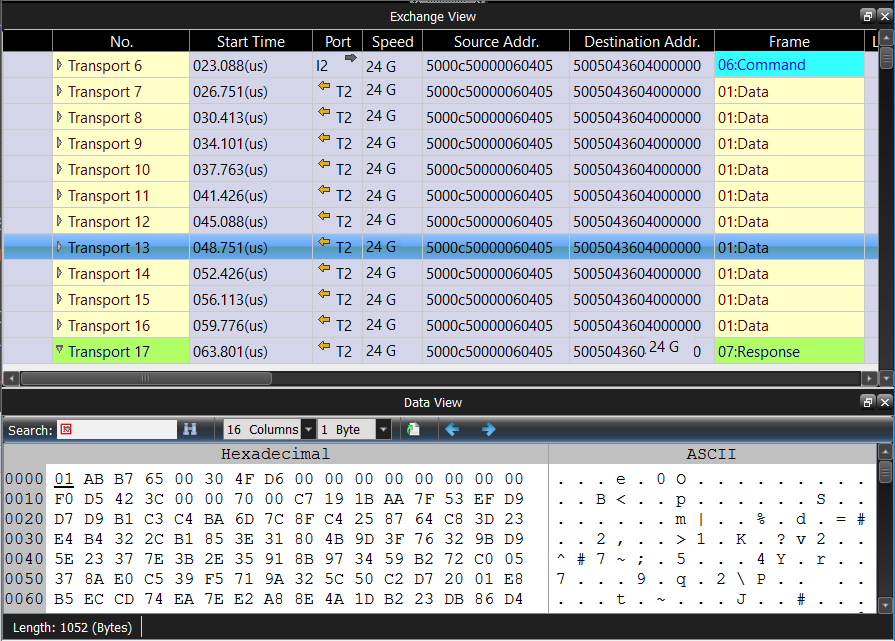

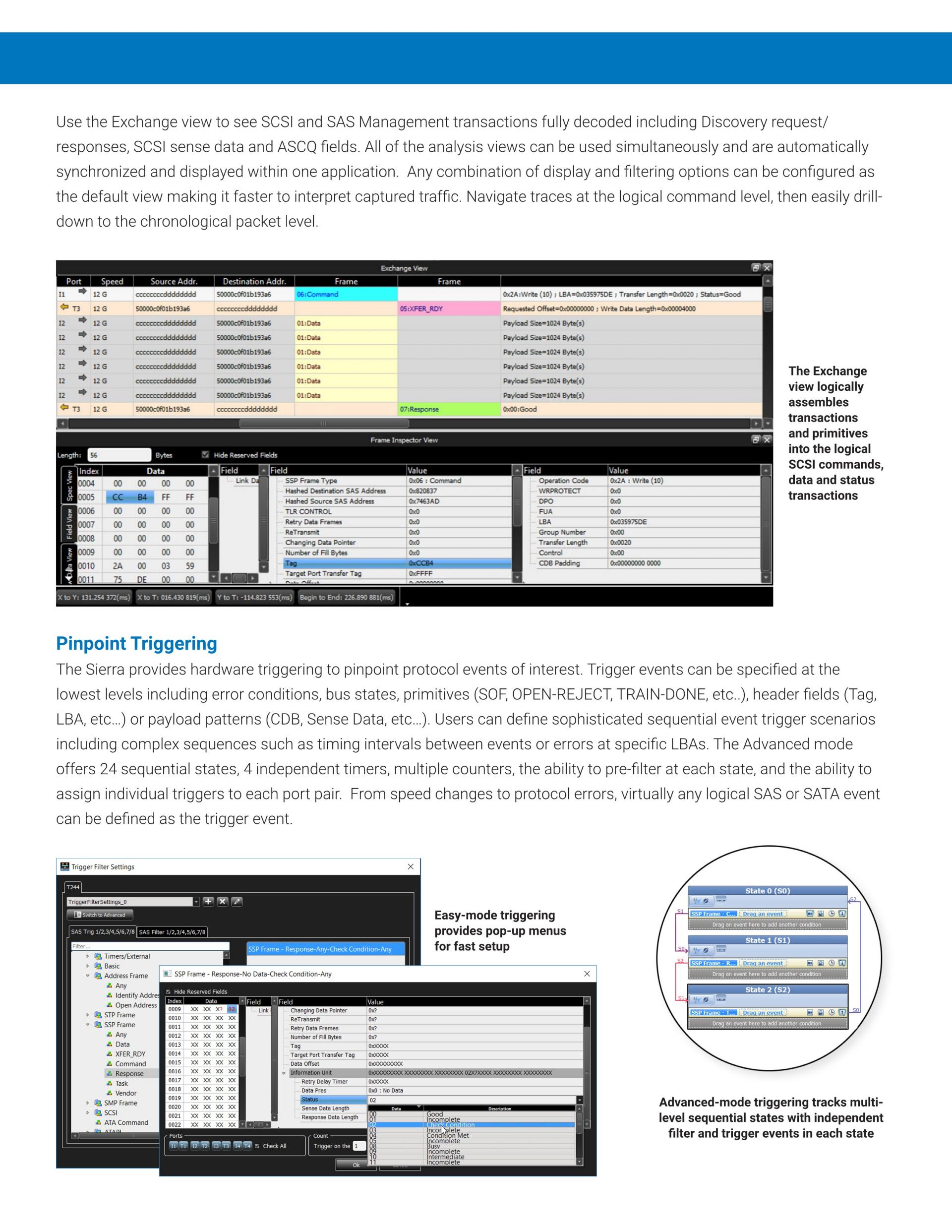

Exchange 보기를 사용하여 검색 요청/응답, SCSI 감지 데이터 및 ASCQ 필드를 포함하여 완전히 디코딩된 SCSI 및 SAS 관리 트랜잭션을 확인하십시오. 모든 분석 보기는 동시에 사용할 수 있으며 자동으로 동기화되어 하나의 응용 프로그램 내에서 표시됩니다. 표시 및 필터링 옵션의 모든 조합을 기본 보기로 구성하여 캡처된 트래픽을 더 빠르게 해석할 수 있습니다. 논리적 명령 수준에서 추적을 탐색한 다음 연대순 패킷 수준으로 쉽게 드릴다운합니다.
정확한 트리거링

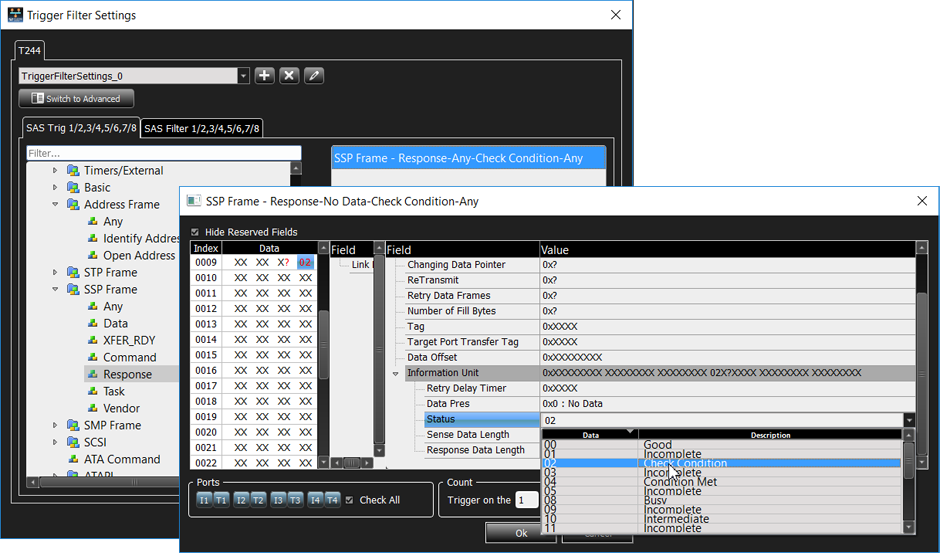

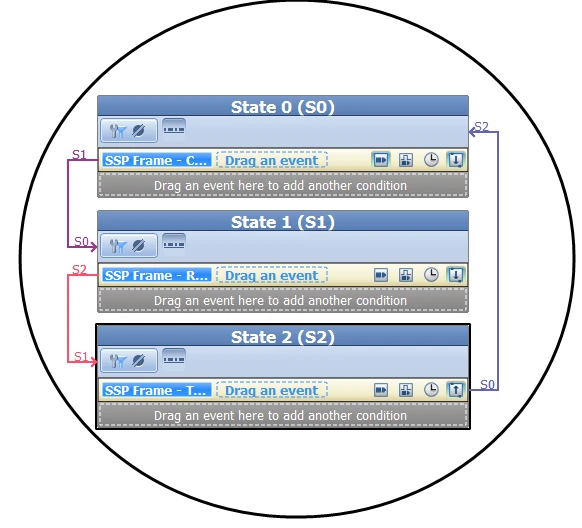

Sierra는 관심 있는 프로토콜 이벤트를 정확히 파악하기 위한 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 오류 조건, 버스 상태, 기본값(SOF, OPEN-REject, TRAIN-DONE 등), 헤더 필드(태그, LBA 등) 또는 페이로드 패턴(CDB, Sense Data 등)을 포함한 가장 낮은 수준에서 지정할 수 있습니다. 사용자는 이벤트 간의 타이밍 간격 또는 특정 LBA의 오류와 같은 복잡한 시퀀스를 포함하여 정교한 순차 이벤트 트리거 시나리오를 정의할 수 있습니다.

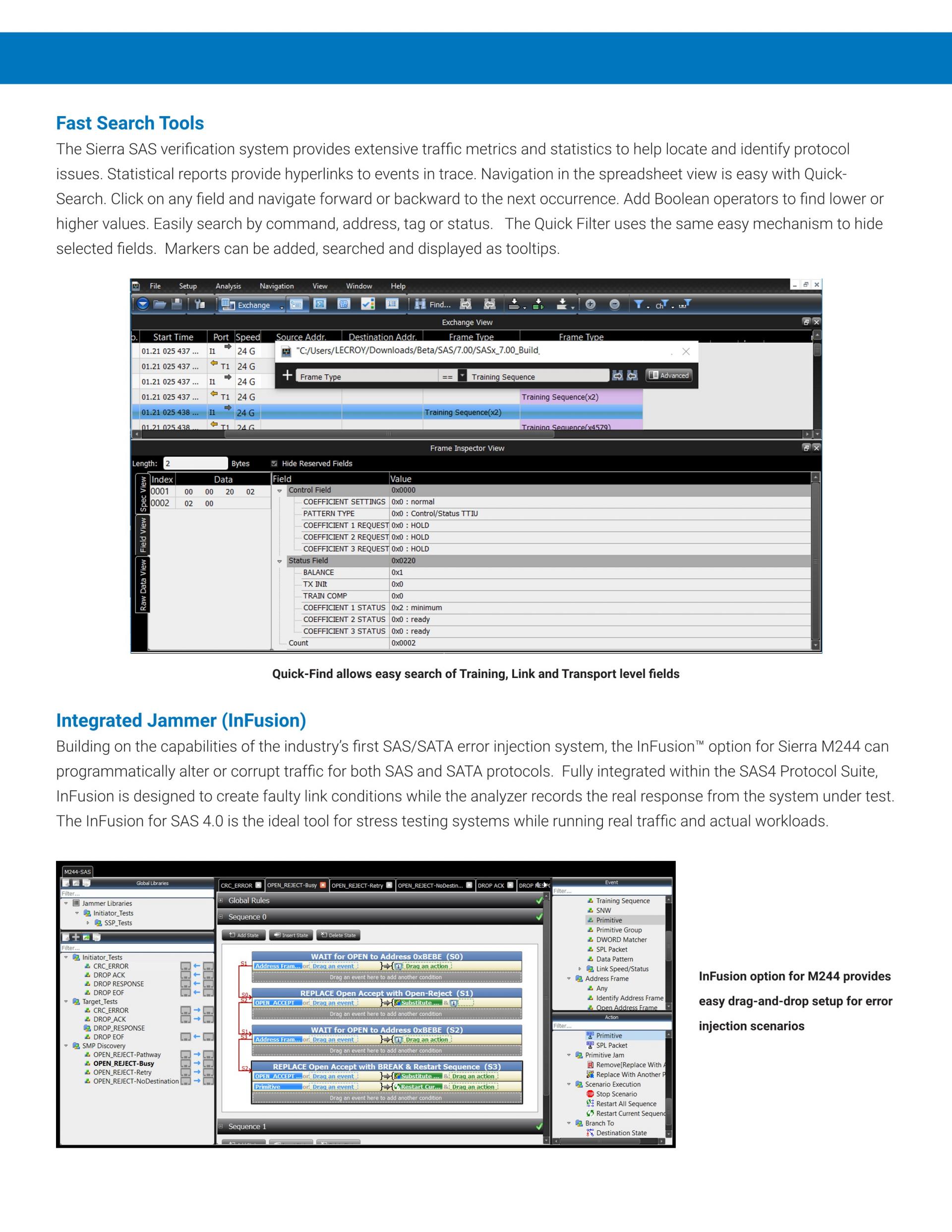

빠른 검색 도구
Sierra SAS 검증 시스템은 프로토콜 문제를 찾고 식별하는 데 도움이 되는 광범위한 트래픽 메트릭과 통계를 제공합니다. 통계 보고서는 추적 중인 이벤트에 대한 하이퍼링크를 제공합니다. 빠른 검색으로 스프레드시트 보기에서 쉽게 탐색할 수 있습니다. 임의의 필드를 클릭하고 다음 항목으로 앞뒤로 이동합니다. 부울 연산자를 추가하여 더 낮거나 더 높은 값을 찾습니다. 명령, 주소, 태그 또는 상태로 쉽게 검색할 수 있습니다. 빠른 필터는 동일한 쉬운 메커니즘을 사용하여 선택한 필드를 숨깁니다. 마커를 추가, 검색 및 툴팁으로 표시할 수 있습니다.
통합 재머(InFusion) 옵션
업계 최초의 SAS/SATA 오류 주입 시스템 기능을 기반으로 하는 InFusion™ 옵션은 Sierra M244는 SAS 및 SATA 프로토콜 모두에 대해 프로그래밍 방식으로 트래픽을 변경하거나 손상시킬 수 있습니다. SAS4 프로토콜 제품군에 완전히 통합된 InFusion은 분석기가 테스트 중인 시스템의 실제 응답을 기록하는 동안 잘못된 링크 조건을 생성하도록 설계되었습니다. InFusion for SAS 4.0은 실제 트래픽과 실제 워크로드를 실행하는 동안 스트레스 테스트 시스템에 이상적인 도구입니다.
최대 4개의 와이드 링크를 동시에 손상 및 분석
M24 플랫폼의 Sierra InFusion 244G 옵션은 최대 244개의 SAS 또는 SATA 링크에서 동시에 작동할 수 있습니다. M24는 활성 리피터 프런트 엔드를 사용하여 SAS G 및 레거시 속도 모두에 대해 프로그래밍 방식으로 트래픽을 변경하거나 손상시킬 수 있습니다. 시스템은 오류 주입을 위해 선택된 동일한 물리적 링크를 통해 동시에 트래픽을 기록할 수 있습니다. 기본적으로 분석기는 오류 주입 전후(A-J-A 모드)를 모니터링하기 위해 두 개의 채널을 사용합니다.

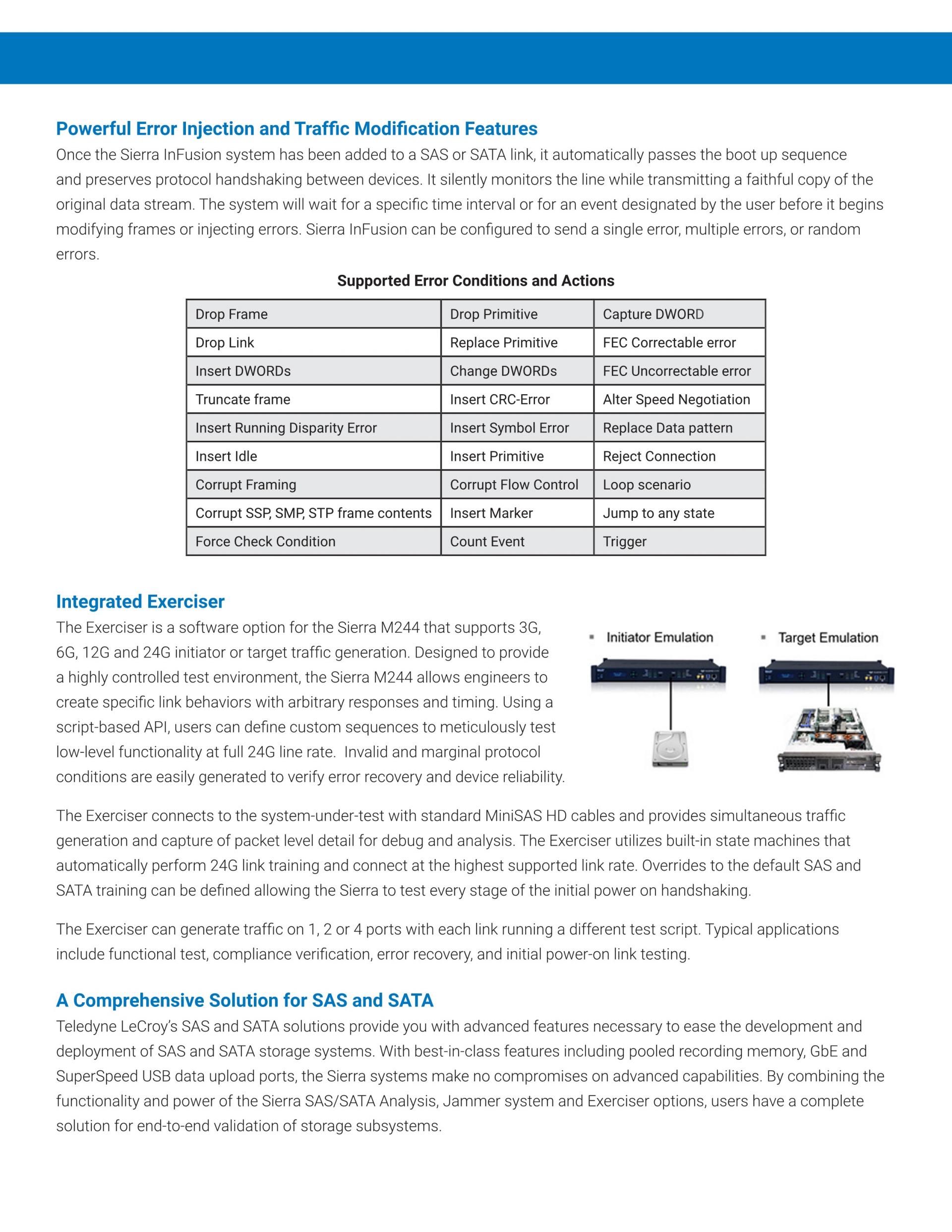

강력한 오류 주입 및 트래픽 수정 기능
Sierra InFusion 시스템이 SAS 또는 SATA 링크에 추가되면 부팅 순서를 자동으로 전달하고 장치 간의 모든 프로토콜 핸드셰이킹을 유지합니다. 원본 데이터 스트림의 충실한 복사본을 전송하는 동안 자동으로 회선을 모니터링합니다. 시스템은 프레임을 수정하거나 오류를 주입하기 전에 특정 시간 간격 또는 사용자가 지정한 이벤트를 기다립니다. Sierra InFusion은 단일 오류, 다중 오류 또는 무작위 오류를 보내도록 구성할 수 있습니다.
프레임 내에서 필드를 변경할 때 Sierra InFusion 트래픽 수정자는 필요한 경우 FEC 및/또는 CRC 재계산을 포함하여 아웃바운드 프레임 구조를 보존합니다. 테스트 중인 장치에서 전송된 실제 응답은 진정한 종단 간 시스템 테스트를 허용하도록 수정하지 않고 Sierra 시스템을 통과합니다.

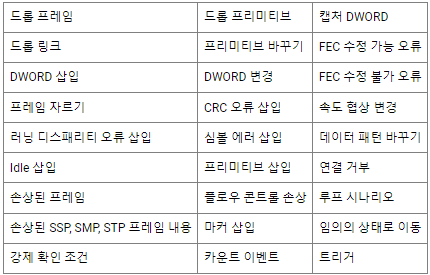

교통 장애/조치의 예
시퀀스당 최대 256개의 순차적 대기 상태가 있는 듀얼 시퀀서를 사용하여 정교한 오류 주입 전략이 가능합니다. 각 상태는 다음 상태로 분기하기 전에 다른 조건을 확인하거나 다른 오류를 주입하도록 구성할 수 있습니다. 루프를 사용하면 오류 주입 시퀀스가 특정 간격으로 반복될 수 있습니다. 각 순차 상태에는 특정 링크 조건을 더 잘 분리하기 위해 타이머와 카운터가 포함될 수도 있습니다.
이니시에이터 및 대상 에뮬레이터 옵션

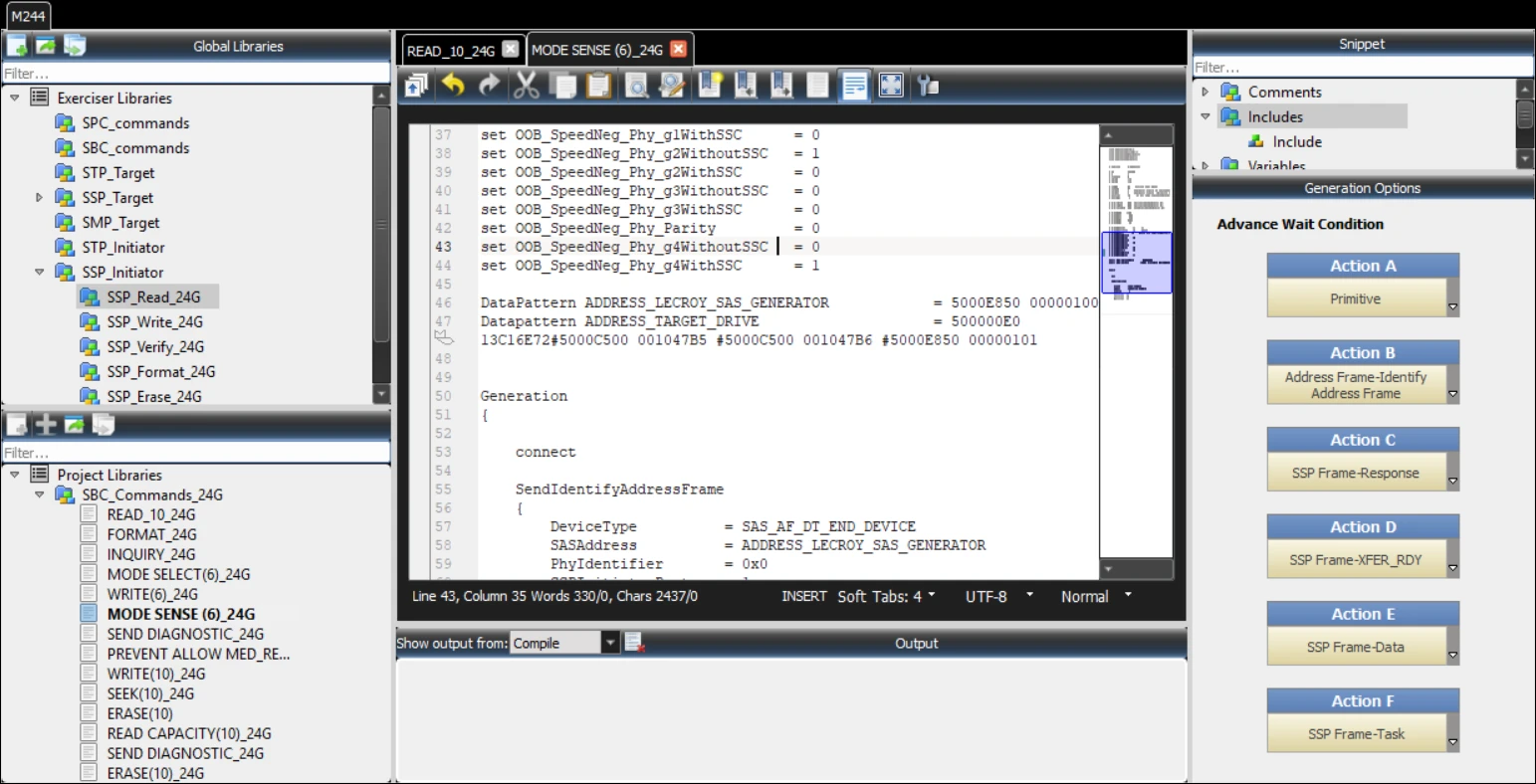

연습기는 표준 MiniSAS HD 케이블로 테스트 중인 시스템에 연결하고 디버그 및 분석을 위해 동시 트래픽 생성 및 패킷 수준 세부 정보 캡처를 제공합니다. 실시간으로 작동하는 스크립트 기반 API를 사용하여 사용자가 전체 24G 회선 속도에서 하위 수준 기능을 세심하게 테스트할 수 있습니다. 또한 사용자는 헤더, 페이로드 및 타이밍에 대한 낮은 수준의 제어를 통해 사용자 지정 트래픽 패턴을 전송할 수 있습니다. 유효하지 않은 한계 프로토콜 조건은 오류 복구 및 장치 신뢰성을 검증하기 위해 쉽게 생성됩니다.

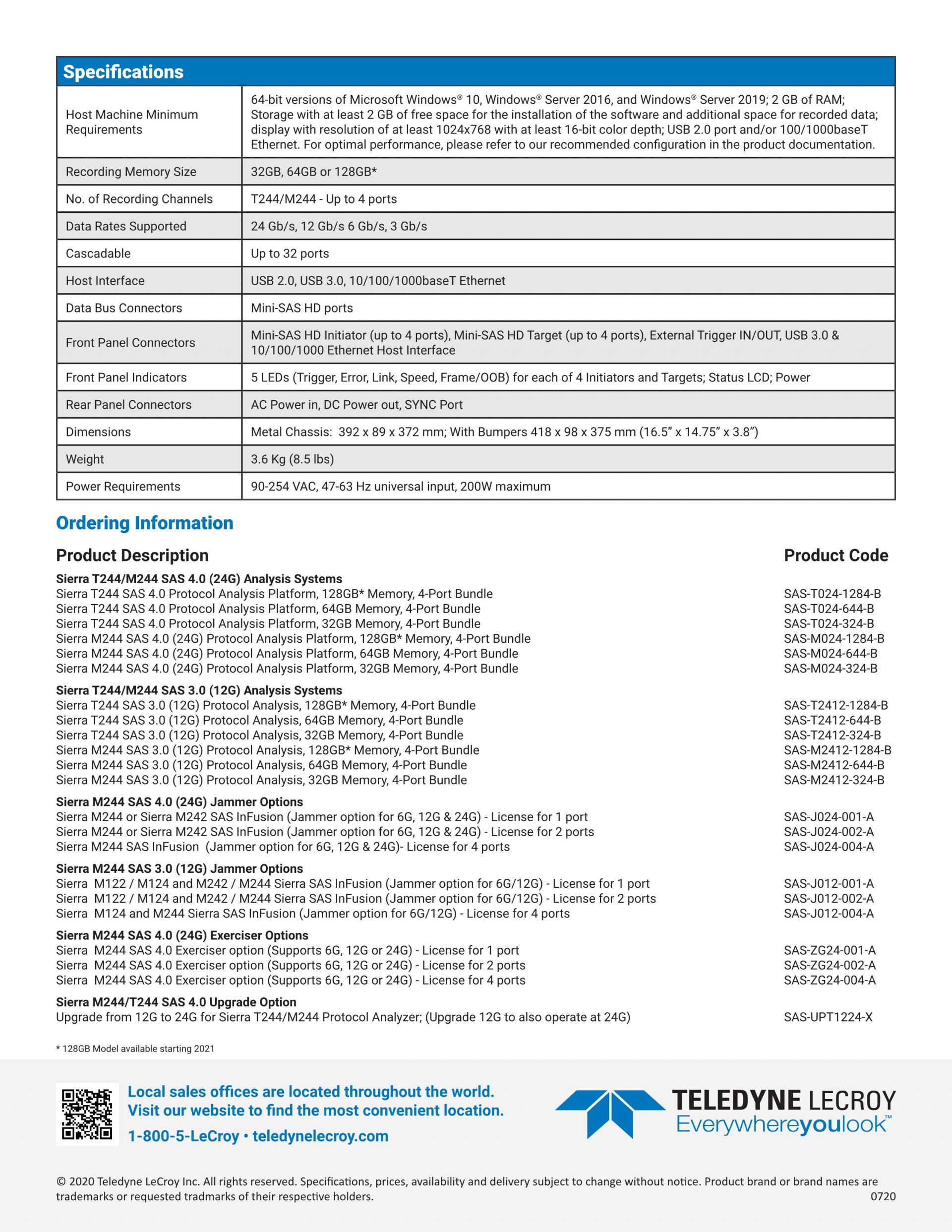

SAS 및 SATA를 위한 포괄적인 솔루션
텔레다인 르크로이의 Sierra 플랫폼은 SAS 및 SATA 솔루션의 개발 및 배포를 용이하게 하는 데 필요한 고급 기능을 제공합니다. 동급 최강의 기능과 확장 가능한 디자인으로 Sierra 시스템은 낮은 수준의 실리콘 검증과 시스템 및 소프트웨어 수준의 프로토콜 디버그에 매우 적합합니다.
