LECROY Sierra T244 SAS 4.0 프로토콜 분석 시스템
가격문의(상세정보 참조)
LECROY Sierra T244 SAS 4.0 프로토콜 분석 시스템
LECROY Sierra T244 SAS 4.0 Protocol Analyzer System
- Sierra T244는 차세대 스토리지 시스템, 장치 및 소프트웨어에서 작업하는 개발자에게 탁월한 분석 및 디버그 기능을 제공하는 최대 4.0개의 24Gb/s SAS 논리 링크를 비간섭 방식으로 캡처하도록 설계된 SAS 프로토콜 분석기입니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY

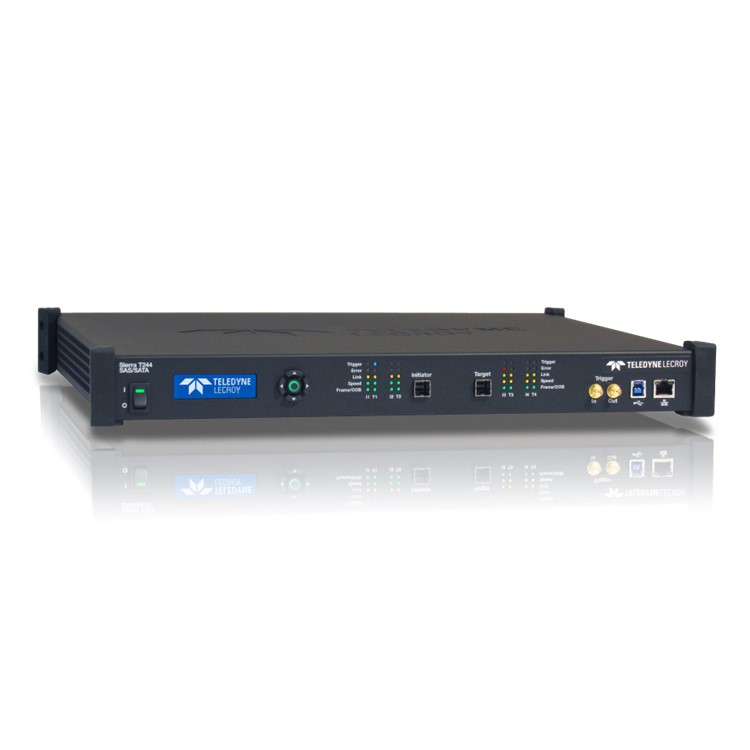

Sierra T244
SAS 4.0 프로토콜 분석 시스템

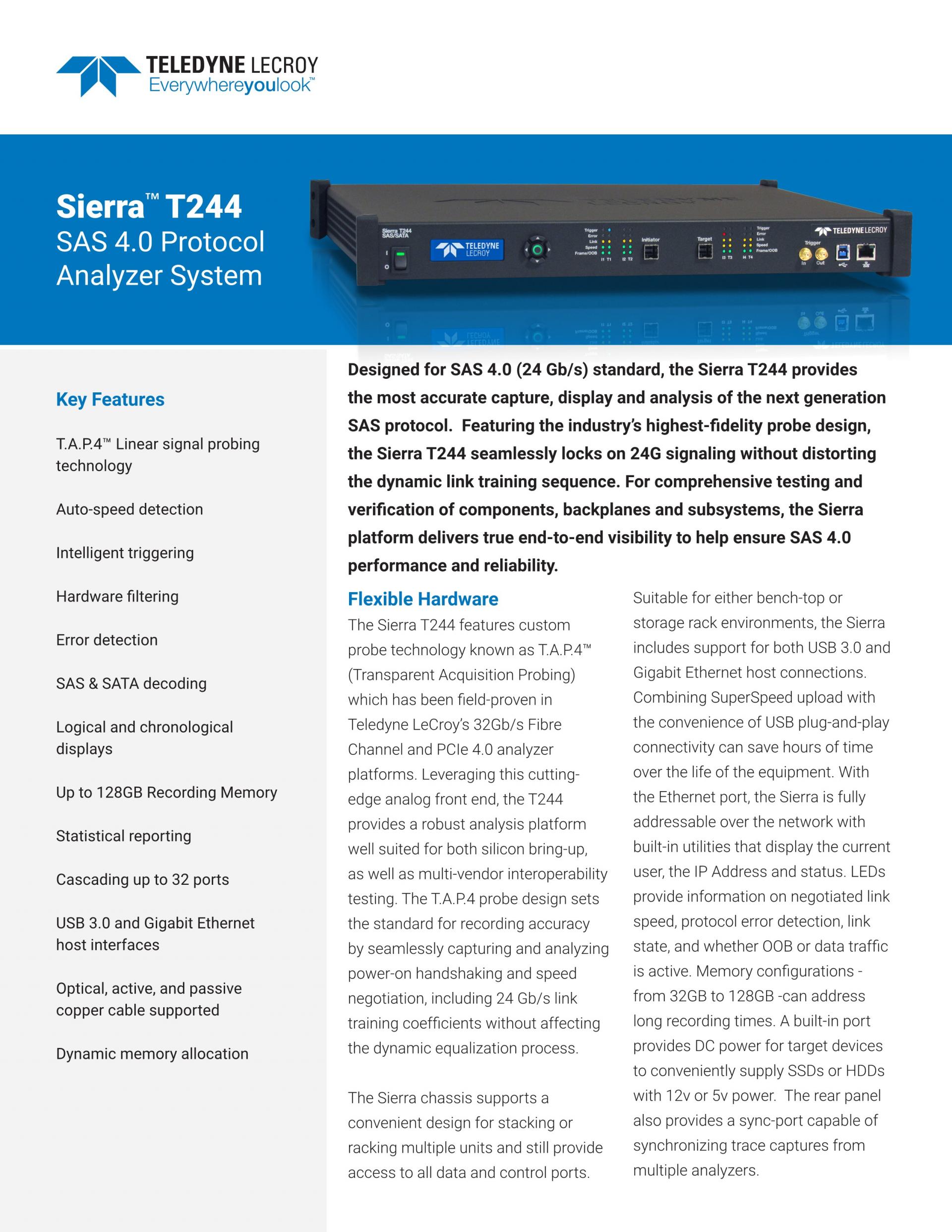

Sierra T244 SAS 4.0 Protocol Analyzer System
SAS 4.0(24Gb/s) 표준용으로 설계된 Sierra T244는 차세대 SAS 프로토콜의 가장 정확한 캡처, 표시 및 분석을 제공합니다. 업계 최고 충실도의 프로브 디자인을 특징으로 하는 Sierra T244는 동적 링크 트레이닝 시퀀스를 왜곡하지 않고 24G 신호를 완벽하게 고정합니다. 구성 요소, 백플레인 및 하위 시스템의 포괄적인 테스트 및 검증을 위해 Sierra 플랫폼은 SAS 4.0 성능과 안정성을 보장하는 데 도움이 되는 진정한 엔드 투 엔드 가시성을 제공합니다.
유연한 하드웨어
Sierra T244는 Teledyne LeCroy의 32Gb/s 파이버 채널 및 PCIe 4.0 분석기 플랫폼에서 현장에서 입증된 T.A.P™(Transparent Acquisition Probing)로 알려진 맞춤형 프로브 기술을 특징으로 합니다. 이 최첨단 아날로그 프런트 엔드를 활용하는 T244는 실리콘 브링업과 다중 공급업체 상호 운용성 테스트 모두에 적합한 강력한 분석 플랫폼을 제공합니다. T.A.P.4 프로브 설계는 중요한 링크 초기화 및 속도 협상 시퀀스를 완벽하게 캡처하고 분석하여 정확도의 표준을 설정합니다. 투명하게 작동하도록 설계된 Sierra는 원래 DUT 신호와 거의 동일한 신호를 전달합니다. 이를 통해 Sierra가 동적 이퀄라이제이션 프로세스를 왜곡하지 않고 24Gb/s 링크 트레이닝 계수를 기록하는 동안 테스트 대상 시스템이 일관되게 작동하도록 합니다.

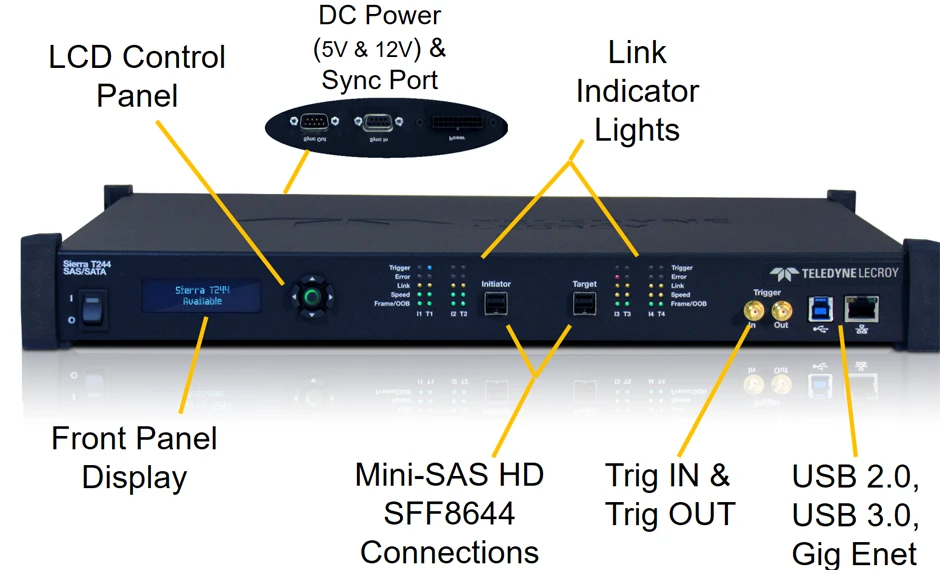

Sierra 섀시는 여러 장치를 쌓거나 쌓을 수 있는 편리한 디자인을 지원하며 모든 데이터 및 제어 포트에 대한 액세스를 제공합니다. 벤치탑 또는 스토리지 랙 환경에 적합한 Sierra는 USB 3.0 및 기가비트 이더넷 호스트 연결을 모두 지원합니다. SuperSpeed 업로드와 USB 플러그 앤 플레이 연결의 편리함을 결합하면 장비 수명 동안 시간을 절약할 수 있습니다. 이더넷 포트를 통해 Sierra는 현재 사용자, IP 주소 및 상태를 표시하는 내장 유틸리티를 통해 네트워크를 통해 완벽하게 주소를 지정할 수 있습니다. LED는 협상된 링크 속도, 프로토콜 오류 감지, 링크 상태, OOB 또는 데이터 트래픽 활성 여부에 대한 정보를 제공합니다. 32GB에서 128GB까지의 메모리 구성으로 긴 녹화 시간을 처리할 수 있습니다. 내장 포트는 대상 장치에 DC 전원을 공급하여 12v 또는 5v 전원으로 SSD 또는 HDD를 편리하게 공급합니다. 후면 섀시는 또한 여러 분석기의 트레이스 캡처를 동기화할 수 있는 동기화 포트를 제공합니다.

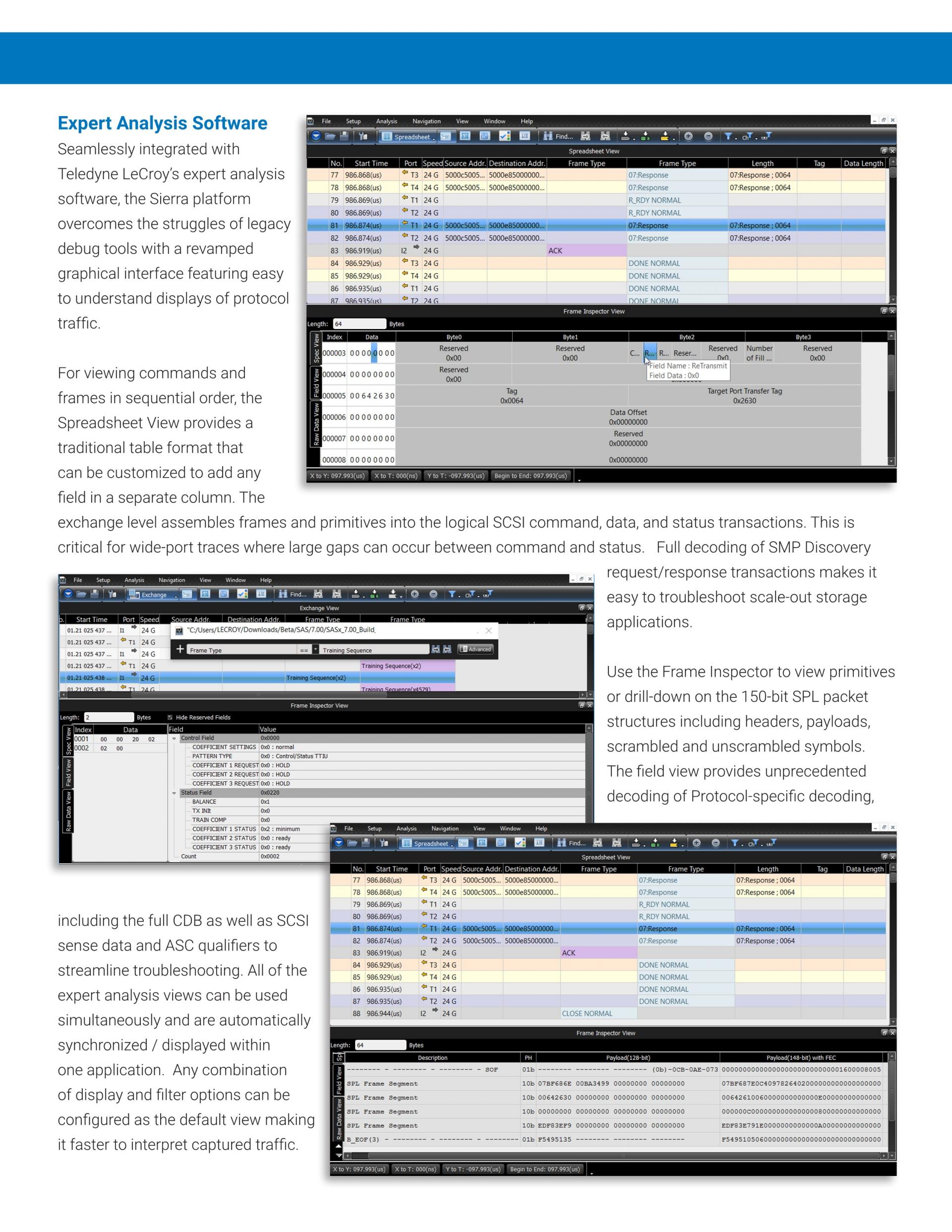

전문가 분석 소프트웨어

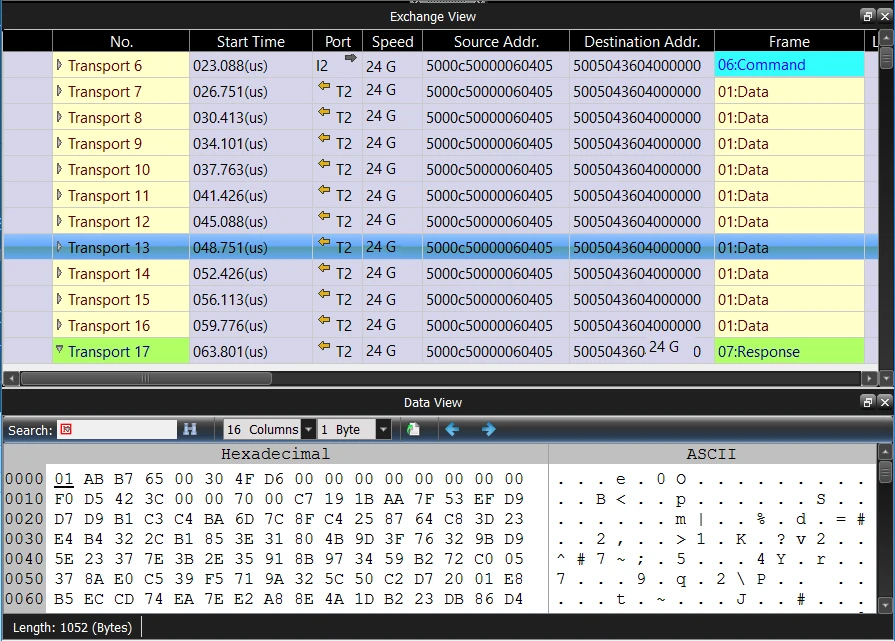

Teledyne LeCroy의 전문 분석 소프트웨어와 완벽하게 통합된 Sierra 플랫폼은 이해하기 쉬운 프로토콜 트래픽 표시를 특징으로 하는 개선된 그래픽 인터페이스로 레거시 디버그 도구의 어려움을 극복합니다. 명령과 프레임을 순차적으로 보기 위해 스프레드시트 보기는 별도의 열에 필드를 추가하도록 사용자 정의할 수 있는 기존 테이블 형식을 제공합니다. 교환 수준은 프레임과 프리미티브를 논리적 SCSI 명령, 데이터 및 상태 트랜잭션으로 어셈블합니다. 이는 명령과 상태 사이에 큰 차이가 발생할 수 있는 와이드 포트 분석에 중요합니다. SMP Discovery 요청/응답 트랜잭션의 전체 디코딩을 통해 확장 스토리지 애플리케이션의 문제를 쉽게 해결할 수 있습니다.

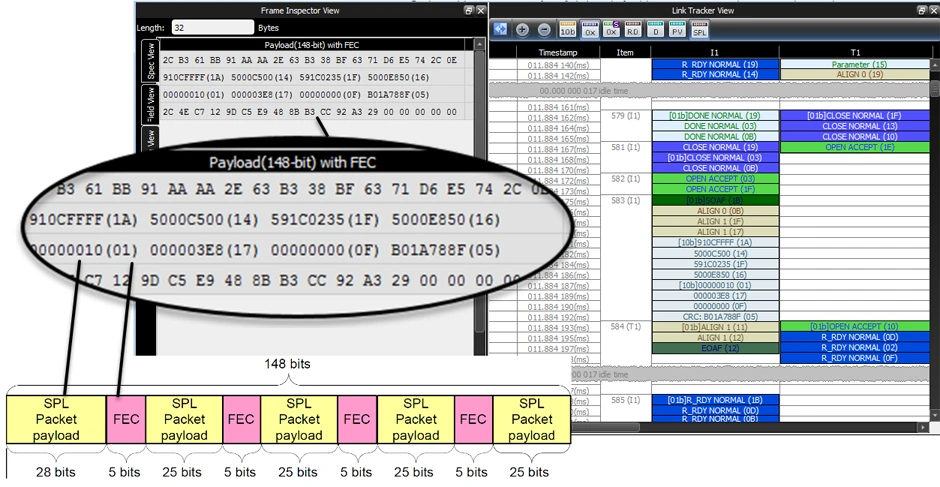

Frame Inspector를 사용하여 헤더, 페이로드, 스크램블 및 언스크램블 기호를 포함하여 150비트 SPL 패킷 구조에서 프리미티브 또는 드릴다운을 봅니다. 필드 보기는 전체 CDB, SCSI 감지 데이터 및 ASC 한정자를 포함하여 상위 계층 프로토콜 필드의 전례 없는 디코딩을 제공하여 문제 해결을 간소화합니다. 모든 전문가 분석 보기를 동시에 사용할 수 있으며 하나의 애플리케이션 내에서 자동으로 동기화/표시됩니다. 디스플레이 및 필터 옵션의 모든 조합을 기본 보기로 구성할 수 있으므로 캡처된 트래픽을 더 빠르게 해석할 수 있습니다.

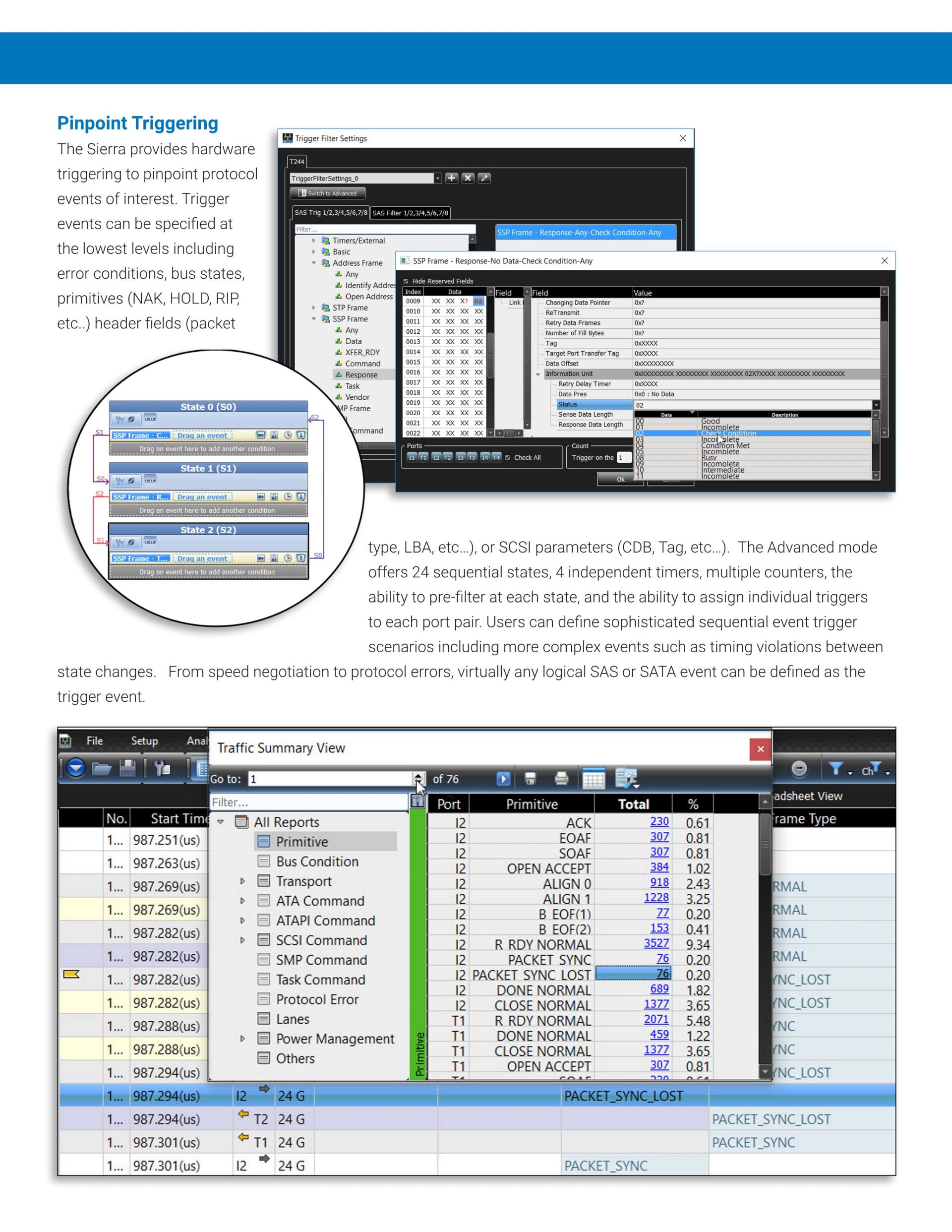

정확한 트리거링

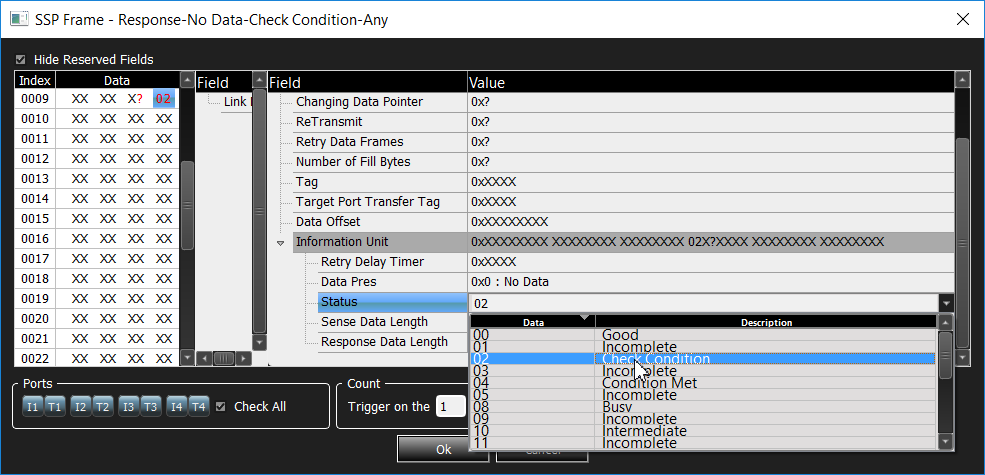

Sierra는 관심 있는 프로토콜 이벤트를 정확히 찾아내는 하드웨어 트리거링을 제공합니다. 트리거 이벤트는 오류 조건, 버스 상태, 프리미티브(등...) 헤더 필드(패킷 유형, LBA 등...) 또는 SCSI 매개변수(CDB, 태그 등...)를 포함하여 가장 낮은 수준에서 지정할 수 있습니다. ). 고급 모드는 24개의 순차 상태, 4개의 독립 타이머, 다중 카운터, 각 상태에서 사전 필터링 기능, 각 포트 쌍에 개별 트리거를 할당하는 기능을 제공합니다. 사용자는 상태 변경 간의 타이밍 위반과 같은 보다 복잡한 이벤트를 포함하여 정교한 순차 이벤트 트리거 시나리오를 정의할 수 있습니다. 속도 협상에서 프로토콜 오류에 이르기까지 거의 모든 논리적 SAS 또는 SATA 이벤트를 트리거 이벤트로 정의할 수 있습니다

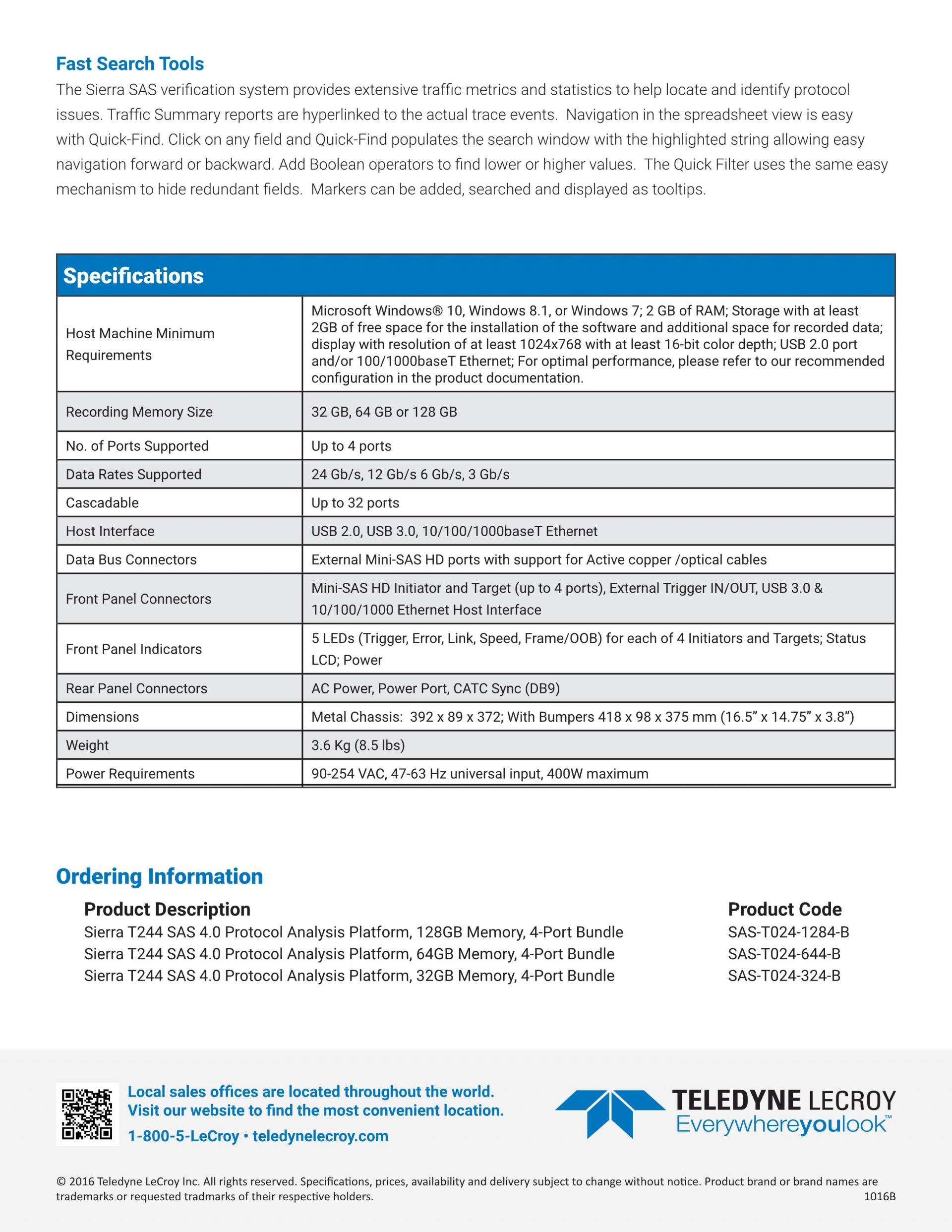

빠른 검색 도구
Sierra SAS 검증 시스템은 프로토콜 문제를 찾고 식별하는 데 도움이 되는 광범위한 트래픽 메트릭과 통계를 제공합니다. 트래픽 요약 보고서는 실제 추적 이벤트에 하이퍼링크로 연결됩니다. 빠른 찾기를 사용하면 스프레드시트 보기에서 쉽게 탐색할 수 있습니다. 임의의 필드를 클릭하면 빠른 찾기가 검색 창을 강조 표시된 문자열로 채워 앞으로 또는 뒤로 쉽게 탐색할 수 있습니다. 부울 연산자를 추가하여 더 낮거나 더 높은 값을 찾습니다. 빠른 필터는 동일한 쉬운 메커니즘을 사용하여 중복 필드를 숨깁니다. 마커를 추가, 검색 및 툴팁으로 표시할 수 있습니다.
TAP4™ 프로빙, 128GB 기록 메모리, SuperSpeed 3.0 데이터 업로드 포트를 포함한 동급 최고의 기능을 갖춘 Sierra T244 시스템은 스토리지 개발자의 출시 기간을 단축하는 데 도움이 됩니다.
