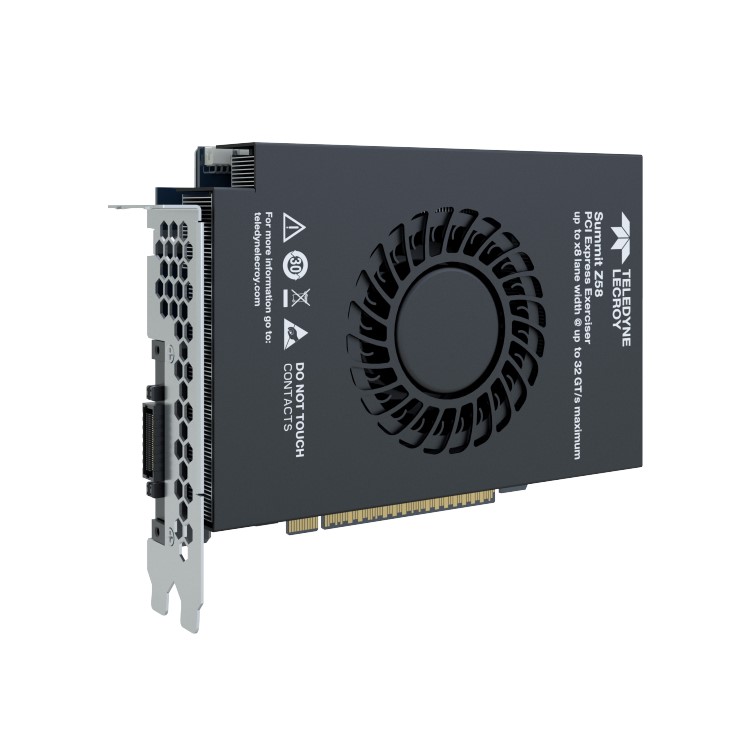

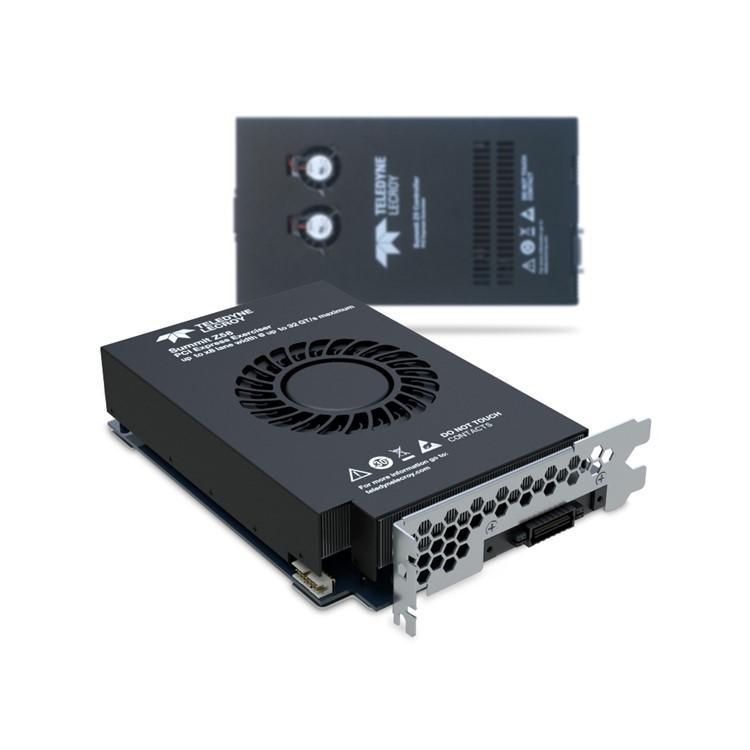

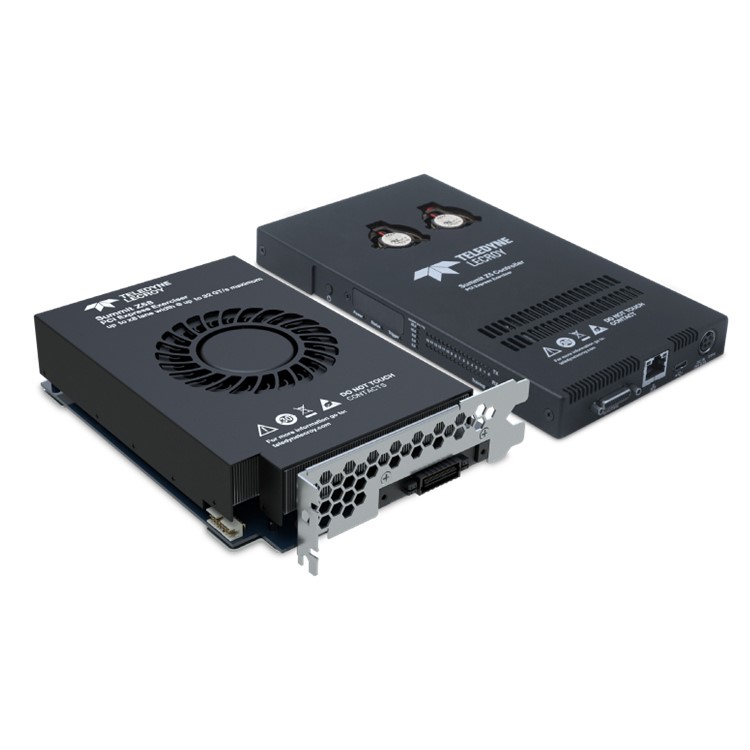

LECROY SUMMIT Z416 프로토콜 엑서사이저
LECROY SUMMIT Z416 PCI Express® 4.0 Protocol Analyzer Exerciser
- Summit Z416은 엔지니어가 시스템의 안정성을 개발하고 개선하는데 도움을 주기 위한 중요한 테스트 및 검증에 사용되는 PCIe 4.0 프로토콜 트래픽 생성 테스트 도구입니다. Summit Z416은 PCI Express 4.0 루트 컴플렉스 또는 장치 엔드포인트를 에뮬레이션할 수 있으므로 코너 케이스 문제에 대해 새로운 설계를 테스트할 수 있습니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
SUMMIT Z416
프로토콜 엑서사이저
SUMMIT Z416 PCI Express® 4.0 Protocol Analyzer Exerciser
Summit Z416 연습기는 Teledyne LeCroy의 16세대 PCI Express(PCIe) 프로토콜 연습기로 PCI Express 커뮤니티에 고급 프로토콜 테스트 도구를 제공한 다년간의 경험을 활용합니다. 최대 16개 레인의 링크 폭과 함께 최대 4.0GT/s의 데이터 속도로 트래픽 생성을 지원하는 이 시스템은 PCI Express 사양을 지원하는 프로토콜 테스트 시스템이 필요한 개발자를 위해 설계되었습니다.
트래픽 생성 외에도 이 시스템은 업계 표준 CATC 추적과 다양한 기타 트래픽 표시 및 데이터 보고서를 특징으로 하는 프로토콜 분석 기능도 지원합니다. 그만큼 Summit Z416은 전체 트래픽 생성 및 장치/호스트 에뮬레이션을 지원하고 업계에 표준화된 적합성 테스트 스위트 개발을 위한 플랫폼을 제공합니다. 또한 시스템은 개발자가 PCI Express 4.0 제품의 안정적인 상호 운용성에 중요한 오류 복구 루틴을 테스트할 수 있도록 오류 주입 기능을 제공합니다.

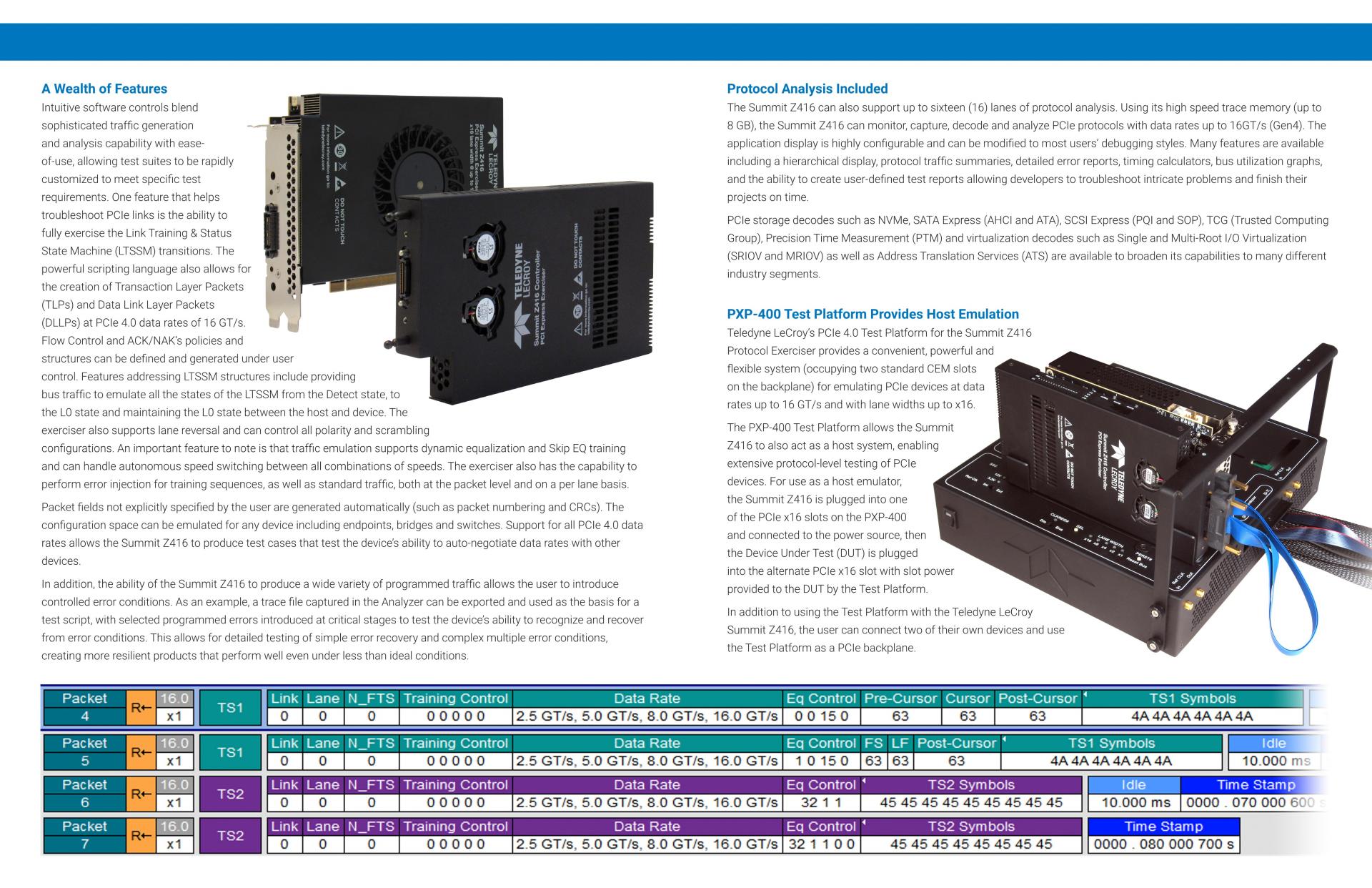

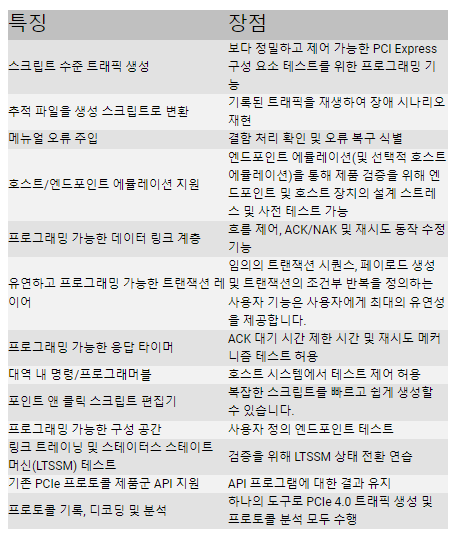

풍부한 기능
직관적인 소프트웨어 컨트롤은 정교한 트래픽 생성 및 분석 기능과 사용 편의성을 결합하여 특정 테스트 요구 사항을 충족하도록 테스트 스위트를 신속하게 사용자 지정할 수 있습니다. PCIe 링크 문제를 해결하는 데 도움이 되는 한 가지 기능은 LTSSM(Link Training & Status State Machine) 전환을 완전히 실행하는 기능입니다. 강력한 스크립팅 언어는 또한 4.0GT/s의 PCIe 16 데이터 속도에서 TLP(트랜잭션 레이어 패킷) 및 DLLP(데이터 링크 레이어 패킷) 생성을 허용합니다. 흐름 제어 및 ACK/NAK의 정책 및 구조는 사용자 제어 하에 정의되고 생성될 수 있습니다. LTSSM 구조를 다루는 기능에는 Detect 상태에서 L0 상태까지 LTSSM의 모든 상태를 에뮬레이션하기 위해 버스 트래픽을 제공하고 호스트와 장치 간에 L0 상태를 유지하는 것이 포함됩니다. 운동기는 또한 레인 반전을 지원하고 모든 극성 및 스크램블링 구성을 제어할 수 있습니다. 주목해야 할 중요한 기능은 트래픽 에뮬레이션이 동적 이퀄라이제이션 및 스킵 EQ 트레이닝을 지원하고 모든 속도 조합 간에 자동 속도 전환을 처리할 수 있다는 것입니다. 연습기는 또한 패킷 수준과 레인 기준 모두에서 표준 트래픽뿐만 아니라 트레이닝 시퀀스에 대한 오류 주입을 수행할 수 있는 기능이 있습니다. 사용자가 명시적으로 지정하지 않은 패킷 필드는 자동으로 생성됩니다(예: 패킷 번호 지정 및 CRC). 엔드포인트, 브리지 및 스위치를 포함한 모든 장치에 대해 구성 공간을 에뮬레이션할 수 있습니다. 모든 PCIe 4.0 데이터 속도를 지원하므로 Summit Z416은 다른 장치와 데이터 속도를 자동 협상하는 장치의 기능을 테스트하는 테스트 케이스를 생성할 수 있습니다. 또한 Summit Z416은 프로그래밍된 다양한 트래픽을 생성할 수 있어 사용자가 제어된 오류 조건을 도입할 수 있습니다. 예를 들어 분석기에서 캡처한 추적 파일을 내보내고 선택한 프로그래밍 오류와 함께 테스트 스크립트의 기초로 사용할 수 있으며, 오류 조건에서 복구를 인식하는 장치의 기능을 테스트하기 위해 중요한 단계에서 도입됩니다. 이를 통해 간단한 오류 복구 및 복잡한 다중 오류 조건에 대한 자세한 테스트를 수행할 수 있으므로 이상적이지 않은 조건에서도 잘 작동하는 보다 탄력적인 제품을 만들 수 있습니다.
프로토콜 분석 포함
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Summit Z416은 또한 최대 16개의 프로토콜 분석 레인을 지원할 수 있습니다. 고속 트레이스 메모리(최대 8GB)를 사용하여 Summit Z416은 최대 16GT/s(Gen4)의 데이터 속도로 PCIe 프로토콜을 모니터링, 캡처, 디코딩 및 분석할 수 있습니다. 애플리케이션 디스플레이는 고도로 구성 가능하며 대부분의 사용자의 디버깅 스타일에 맞게 수정할 수 있습니다. 계층적 디스플레이, 프로토콜 트래픽 요약, 자세한 오류 보고서, 타이밍 계산기, 버스 사용률 그래프, 개발자가 복잡한 문제를 해결하고 프로젝트를 제시간에 완료할 수 있도록 하는 사용자 정의 테스트 보고서 생성 기능을 비롯한 많은 기능을 사용할 수 있습니다. NVMe, SATA Express(AHCI 및 ATA), SCSI Express(PQI 및 SOP), TCG(Trusted Computing Group), PTM(Precision Time Management)과 같은 PCIe 스토리지 디코드 및 단일 및 다중 루트 I/O 가상화와 같은 가상화 디코드 (SRIOV 및 MRIOV) 및 주소 변환 서비스(ATS)를 사용하여 다양한 산업 분야로 기능을 확장할 수 있습니다.
테스트 플랫폼
PXP-400 테스트 플랫폼은 호스트 에뮬레이션 Teledyne LeCroy의 PCIe 4.0 테스트 플랫폼을 제공합니다. Summit Z416 Protocol Exerciser는 최대 16GT/s의 데이터 속도와 최대 x16의 레인 너비로 PCIe 장치를 위한 편리하고 강력하며 유연한 개의 CEM 호환 백플레인을 제공합니다. 테스트 플랫폼은 Summit Z416은 호스트 시스템으로 작동하여 PCIe 장치의 광범위한 프로토콜 수준 테스트를 가능하게 합니다. 호스트 에뮬레이터로 사용하기 위해 Summit Z416은 PCIe x16 슬롯 중 하나에 연결되고 전원에 연결된 다음 DUT(Device Under Test)가 테스트 플랫폼에서 DUT에 제공되는 슬롯 전원을 사용하여 대체 PCIe x16 슬롯에 연결됩니다. Teledyne LeCroy와 함께 테스트 플랫폼을 사용하는 것 외에도 Summit Z416, 사용자는 자신의 장치 두 개를 연결하고 테스트 플랫폼을 PCIe 백플레인으로 사용할 수 있습니다.

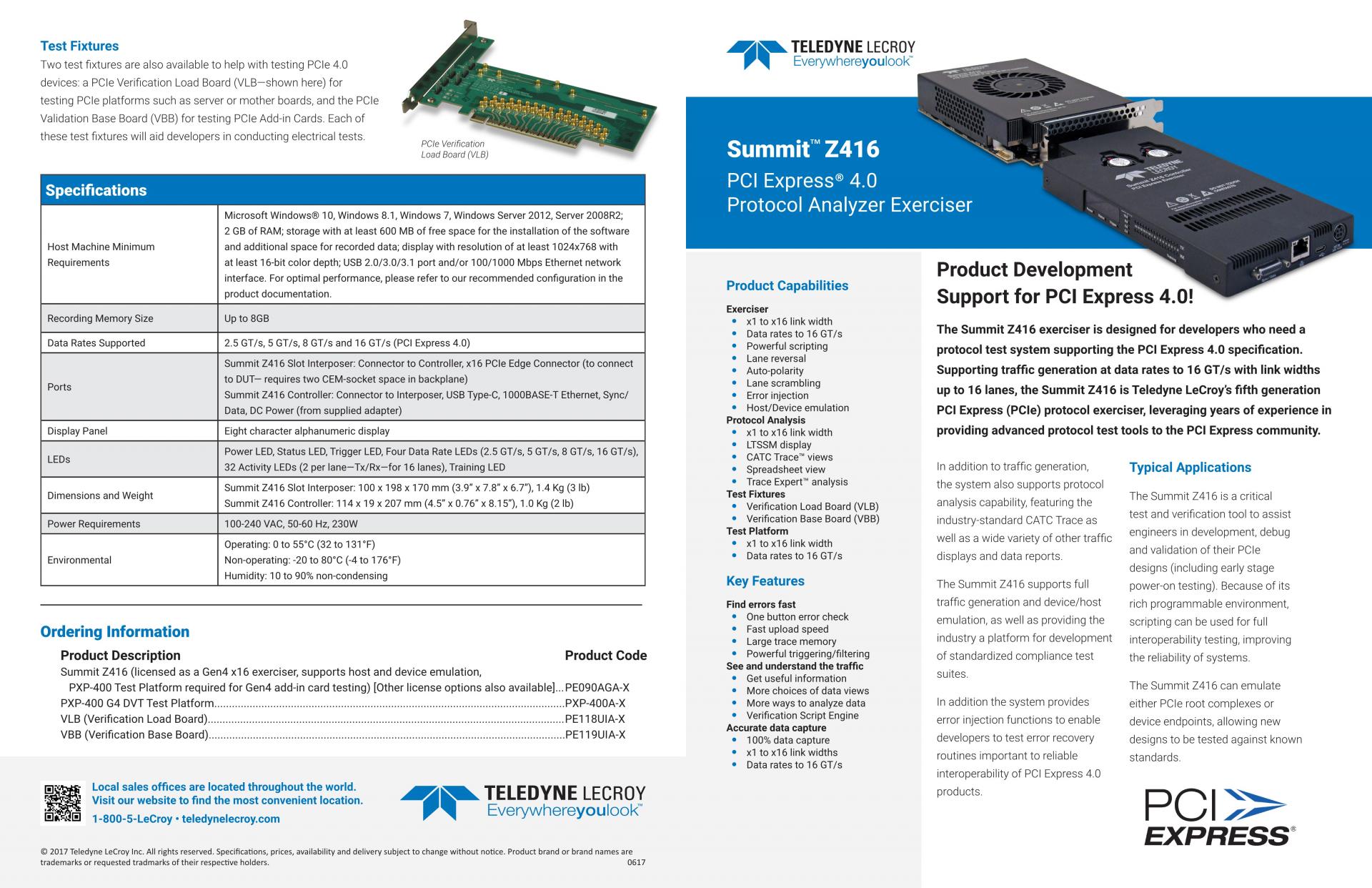

테스트 설비
PCIe 4.0 장치 테스트에 도움이 되는 두 가지 테스트 픽스처도 사용할 수 있습니다. 하나는 서버 또는 마더 보드와 같은 PCIe 플랫폼을 테스트하기 위한 PCIe VLB(Verification Load Board)이고, 다른 하나는 PCIe 애드인 카드를 테스트하기 위한 PCIe VBB(Validation Base Board)입니다. 이러한 각 테스트 픽스처는 개발자가 전기 테스트를 수행하는 데 도움이 됩니다.
