LECROY ENVISION X14 CSI/DIS 분석기/발생기
가격문의(상세정보 참조)
LECROY ENVISION X14 CSI/DIS 분석기/발생기
LECROY ENVISION X14 C-PHY /D-PHY Analyzer/Generator for CSI-2 and DSI-2
단일 박스 MIPI 테스트 솔루션은 모든 CSI-2 및 DSI-2 프로토콜을 포괄합니다.
- CSI-2 버전 4 및 DSI-2 버전 2 사양을 포함하여 MIPI C-PHY/D-PHY에 대한 포괄적인 지원입니다. MIPI 실리콘 제조업체 및 통합업체를 위한 업계에서 가장 완벽하고 정확하며 신뢰할 수 있는 테스트 솔루션입니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
ENVISION X14
CSI/DIS 분석기/발생기
ENVISION X14 C-PHY /D-PHY Analyzer/Generator for CSI-2 and DSI-2

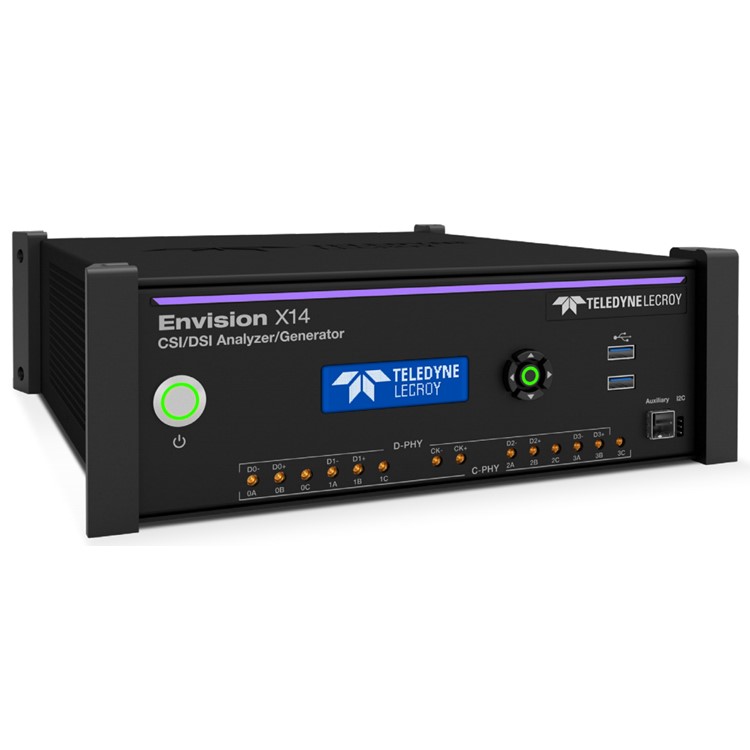

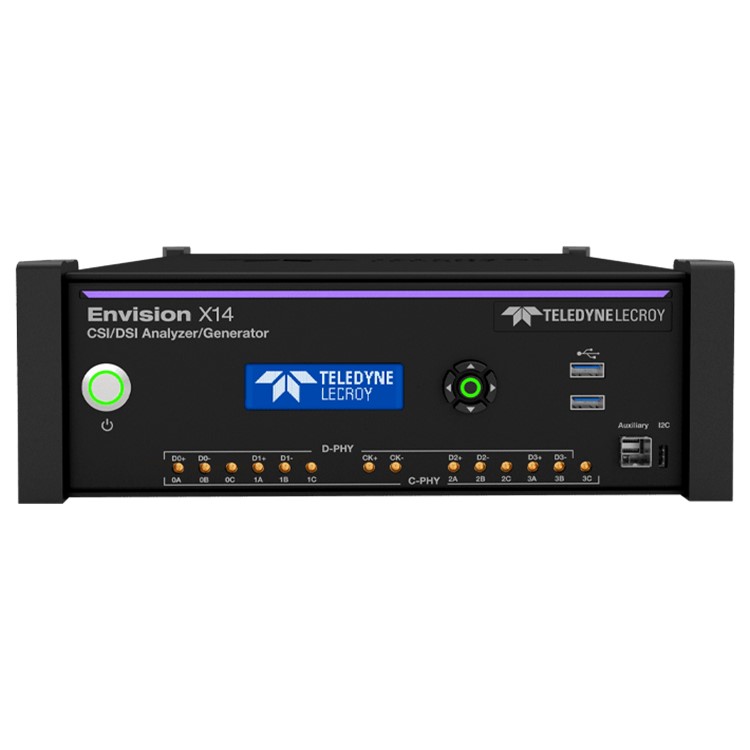

텔레다인 르크로이의 Envision X14 분석기 및 생성기 플랫폼은 단일 박스 솔루션에서 MIPI C-PHY/D-PHY, CSI-2 및 DSI-2 사양에 대한 포괄적인 지원을 제공합니다.
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Envision X14 분석기 캡처 유틸리티는 C-PHY 및 D-PHY 계층에 대한 MIPI 카메라 및 디스플레이 프로토콜에 대한 심층 분석을 제공합니다. X14 분석기는 CSI-2 또는 DSI-2 스트림을 테스트하기 위한 엔드포인트로 배치되거나 패시브 모니터링 및 분석을 위해 CSI-2 또는 DSI-2 장치와 호스트 사이에 배치될 수 있습니다. 그만큼 Envision X14는 디버그 분석을 위한 풍부하고 혁신적인 기능 세트를 통해 파악하기 어려운 프로토콜 오류를 식별 및 해결함으로써 빠른 통찰력을 보장합니다.
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Envision X14 분석기는 CSI-2 및 DSI-2 모두에 대한 통합 MIPI 적합성 테스트 사양(CTS) 제품군도 제공합니다. 이 CTS 제품군은 고속 및 저전력 모드를 포함하여 모든 카메라 및 디스플레이 모드, 패킷 유형 및 비디오 형식에 대한 검사를 제공합니다.
텔레다인 르크로이의 Envision X14 비디오 생성기("Exerciser")는 MIPI 카메라 및 디스플레이 프로토콜을 위한 다재다능하고 유연한 도구입니다. 처럼 Envision X14 분석기, 연습기는 DSI-2 및 CSI-2 패킷, 프레임 및 이미지 생성을 위한 풍부하고 혁신적인 기능 제품군을 제공합니다. 그만큼 Envision X14 연습기는 다양한 색상 모드, 샘플링 속도 및 프레임 타이밍 등을 사용하여 CSI-2 또는 DSI-2 이미지 및 비디오 스트림을 생성하도록 구성할 수 있습니다.
주요 특징
다음은 이 제품의 기능과 이점 목록입니다. Envision X14 분석기 및 생성기.
분석기
소스 분석
심층 프로토콜 캡처 및 분석 모든 패킷 유형 및 데이터 형식, 명령 및 비디오 모드, 고속 및 저전력 읽기 및 쓰기 모드, DCS 지원.
디스플레이 스트림 압축(DSC)
PPS(Picture Parameter Set) 메타데이터 매개변수 구문 분석을 포함하여 DSI 호스트로부터 수신되는 DSC 암호화 콘텐츠를 디코딩합니다.
데이터 속도
D-PHY의 경우 데이터 레인당 9.0Gbps D-PHY 데이터 전송 속도 - 1~4개의 데이터 레인으로 확장 가능합니다. C-PHY 6.0GSps의 경우 데이터 레인당 C-PHY 데이터 전송 속도 - 1~3개의 트리오/데이터 레인으로 확장 가능합니다.
수동 모니터링

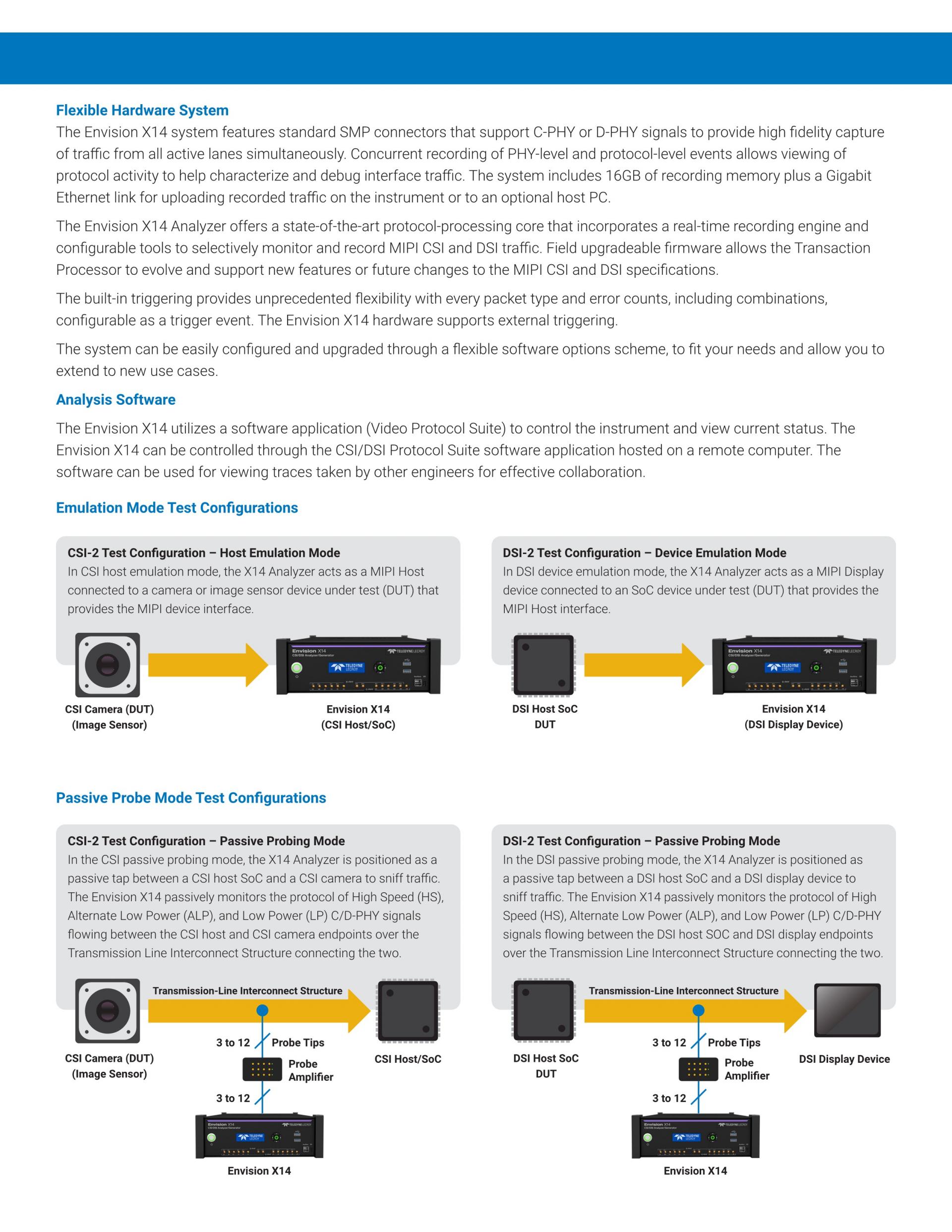

솔더다운 프로브를 사용하여 장치와 호스트 간의 트래픽을 수동적으로 모니터링하고 캡처합니다.
프로토콜 검증
저전력, 고속 버스트 및 읽기/쓰기를 포함한 PHY 수준 및 프로토콜 수준 이벤트.
이벤트 기반 캡처
자세한 자체 검사 및 디버그를 위해 2.5ns 이벤트 타이밍 분해능을 갖춘 복잡한 이벤트 기반 트랜잭션 캡처입니다.
디버그 분석
CRC, ECC, SoT, EoT 등 수신된 데이터 및 오류에 대한 디버그 및 분석 통계
외부 트리거 입/출력
패킷 구조 또는 이벤트를 기반으로 외부 장비를 트리거합니다. 외부 장치의 이벤트에서 캡처를 트리거합니다.
적합성 테스트 스위트
사양에 따라 장치를 평가하기 위한 CSI-2 및 DSI-2용 적합성 테스트 사양(CTS)입니다.
발전기 (운동기)
MIPI 카메라 직렬 인터페이스(CSI-2) 사양
모든 패킷 유형, 데이터 형식 및 프레임 타이밍을 생성하고 생성합니다. 또한 CCI(카메라 제어 인터페이스) 응답을 생성합니다.
MIPI 디스플레이 직렬 인터페이스(DSI-2) 사양
다양한 해상도와 타이밍으로 이미지와 프레임 스트림을 생성합니다.
데이터 속도
데이터 레인당 9.0Gbps 데이터 전송 속도의 D-PHY 지원 - 1~4레인으로 확장 가능합니다. C-PHY는 6Gs/s를 지원합니다. - 1~3레인으로 확장 가능합니다.
상세한 프로토콜 확인
저전력 및 쓰기/읽기를 포함한 PHY 수준 및 프로토콜 수준 이벤트.
고급 트리거
프로토콜 이벤트, 데이터 패턴 및 외부 트리거에 대한 생성을 시작하고 중지합니다.
외부 트리거 입/출력

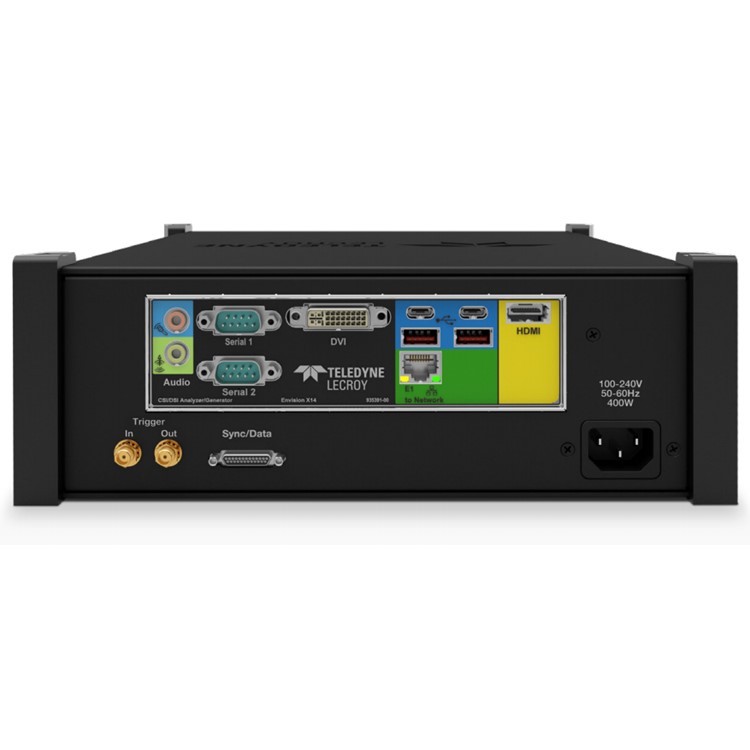

텔레다인 르크로이를 사용해 보세요 Envision X14는 이벤트를 생성하고 스코프 또는 로직 분석기를 전환합니다(SMA 커넥터를 통해).
Envision X14 Envision X14 르크로이 르크로이Envision X14 Envision X14르끄로이 르끄로이Envision X14 LECROYEnvision X14 Envision X14LECROY X14 X14 르크로이 르크로이 X14 X14르끄로이 르끄로이 X14 LECROY X14 X14LECROY
가격이 궁금하신가요?
더 많은 자료는?
클릭 하시면 이동합니다.
르크로이 ・ LECROY
ENVISION X14
CSI/DIS 분석기/발생기
ENVISION X14 C-PHY /D-PHY Analyzer/Generator for CSI-2 and DSI-2
텔레다인 르크로이의 Envision X14 분석기 및 생성기 플랫폼은 단일 박스 솔루션에서 MIPI C-PHY/D-PHY, CSI-2 및 DSI-2 사양에 대한 포괄적인 지원을 제공합니다.
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Envision X14 분석기 캡처 유틸리티는 C-PHY 및 D-PHY 계층에 대한 MIPI 카메라 및 디스플레이 프로토콜에 대한 심층 분석을 제공합니다. X14 분석기는 CSI-2 또는 DSI-2 스트림을 테스트하기 위한 엔드포인트로 배치되거나 패시브 모니터링 및 분석을 위해 CSI-2 또는 DSI-2 장치와 호스트 사이에 배치될 수 있습니다. 그만큼 Envision X14는 디버그 분석을 위한 풍부하고 혁신적인 기능 세트를 통해 파악하기 어려운 프로토콜 오류를 식별 및 해결함으로써 빠른 통찰력을 보장합니다.
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 Envision X14 분석기는 CSI-2 및 DSI-2 모두에 대한 통합 MIPI 적합성 테스트 사양(CTS) 제품군도 제공합니다. 이 CTS 제품군은 고속 및 저전력 모드를 포함하여 모든 카메라 및 디스플레이 모드, 패킷 유형 및 비디오 형식에 대한 검사를 제공합니다.
텔레다인 르크로이의 Envision X14 비디오 생성기("Exerciser")는 MIPI 카메라 및 디스플레이 프로토콜을 위한 다재다능하고 유연한 도구입니다. 처럼 Envision X14 분석기, 연습기는 DSI-2 및 CSI-2 패킷, 프레임 및 이미지 생성을 위한 풍부하고 혁신적인 기능 제품군을 제공합니다. 그만큼 Envision X14 연습기는 다양한 색상 모드, 샘플링 속도 및 프레임 타이밍 등을 사용하여 CSI-2 또는 DSI-2 이미지 및 비디오 스트림을 생성하도록 구성할 수 있습니다.
주요 특징
다음은 이 제품의 기능과 이점 목록입니다. Envision X14 분석기 및 생성기.
분석기
소스 분석
심층 프로토콜 캡처 및 분석 모든 패킷 유형 및 데이터 형식, 명령 및 비디오 모드, 고속 및 저전력 읽기 및 쓰기 모드, DCS 지원.
디스플레이 스트림 압축(DSC)
PPS(Picture Parameter Set) 메타데이터 매개변수 구문 분석을 포함하여 DSI 호스트로부터 수신되는 DSC 암호화 콘텐츠를 디코딩합니다.
데이터 속도
D-PHY의 경우 데이터 레인당 9.0Gbps D-PHY 데이터 전송 속도 - 1~4개의 데이터 레인으로 확장 가능합니다. C-PHY 6.0GSps의 경우 데이터 레인당 C-PHY 데이터 전송 속도 - 1~3개의 트리오/데이터 레인으로 확장 가능합니다.
수동 모니터링
솔더다운 프로브를 사용하여 장치와 호스트 간의 트래픽을 수동적으로 모니터링하고 캡처합니다.
프로토콜 검증
저전력, 고속 버스트 및 읽기/쓰기를 포함한 PHY 수준 및 프로토콜 수준 이벤트.
이벤트 기반 캡처
자세한 자체 검사 및 디버그를 위해 2.5ns 이벤트 타이밍 분해능을 갖춘 복잡한 이벤트 기반 트랜잭션 캡처입니다.
디버그 분석
CRC, ECC, SoT, EoT 등 수신된 데이터 및 오류에 대한 디버그 및 분석 통계
외부 트리거 입/출력
패킷 구조 또는 이벤트를 기반으로 외부 장비를 트리거합니다. 외부 장치의 이벤트에서 캡처를 트리거합니다.
적합성 테스트 스위트
사양에 따라 장치를 평가하기 위한 CSI-2 및 DSI-2용 적합성 테스트 사양(CTS)입니다.
발전기 (운동기)
MIPI 카메라 직렬 인터페이스(CSI-2) 사양
모든 패킷 유형, 데이터 형식 및 프레임 타이밍을 생성하고 생성합니다. 또한 CCI(카메라 제어 인터페이스) 응답을 생성합니다.
MIPI 디스플레이 직렬 인터페이스(DSI-2) 사양
다양한 해상도와 타이밍으로 이미지와 프레임 스트림을 생성합니다.
데이터 속도
데이터 레인당 9.0Gbps 데이터 전송 속도의 D-PHY 지원 - 1~4레인으로 확장 가능합니다. C-PHY는 6Gs/s를 지원합니다. - 1~3레인으로 확장 가능합니다.
상세한 프로토콜 확인
저전력 및 쓰기/읽기를 포함한 PHY 수준 및 프로토콜 수준 이벤트.
고급 트리거
프로토콜 이벤트, 데이터 패턴 및 외부 트리거에 대한 생성을 시작하고 중지합니다.
외부 트리거 입/출력
텔레다인 르크로이를 사용해 보세요 Envision X14는 이벤트를 생성하고 스코프 또는 로직 분석기를 전환합니다(SMA 커넥터를 통해).
