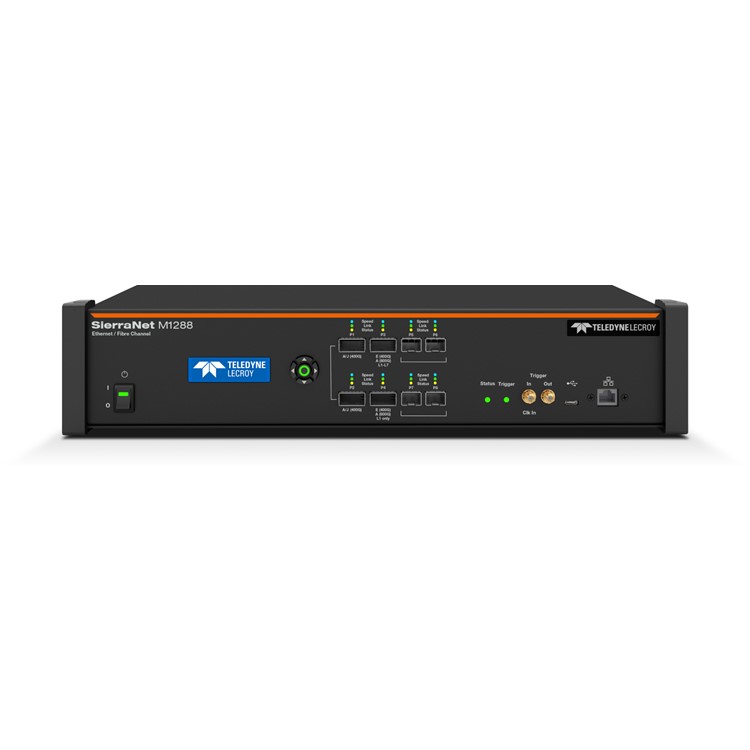

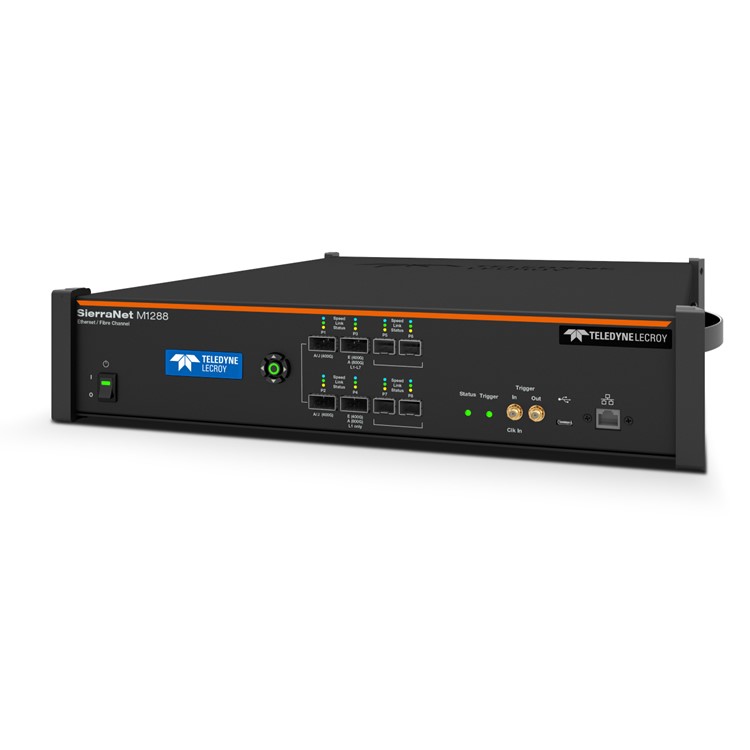

LECROY SIERRANET M1288 이더넷 및 파이버 채널 테스트 플랫폼
LECROY SIERRANET M1288 Ethernet and Fibre Channel Protocol Test System
고속 이더넷 및 파이버 채널 프로토콜 분석기
- 이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 SierraNet M1288 이더넷 및 파이버 채널 테스트 플랫폼은 애플리케이션 및 링크 특성 테스트를 위한 트래픽 캡처 및 조작을 위한 동급 최고의 분석, 전파 방해 및 생성 기능을 제공합니다.
클릭 하시면 이동합니다.
르크로이 ・ LECROY
SIERRANET M1288
이더넷 및 파이버 채널 테스트 플랫폼
SIERRANET M1288 Ethernet and Fibre Channel Protocol Test System
주요 특징
- 이더넷 및 파이버 채널 풀 스택 캡처 및 분석
- QSFP-DD 및 SFP112 포트
- OSFP 및 QSFP-DD TAP
- DAC, AOC, AEC 및 광학 모듈 지원
- 이더넷 1, 2, 4, 8 레인 지원
- 50/100/200/400/800GE PAM4
- 25/50/100GE NRZ
- 파이버 채널 패브릭
- 64/128GFC PAM4 -> 32/64/128GFC
- Windows 및 Linux용 테스트 루틴 자동화를 위한 API
- 사후 캡처, 포괄적인 분석 기능을 위한 VSE(Verification Script Engine™)
- 확장된 분석 요구를 위한 128G 메모리 버퍼 및 사전 캡처 필터링
- 고급 다중 상태 트리거링 및 필터링
- 포괄적인 다중 조건, 다중 상태 오류 주입 및 트래픽 조작 기능을 갖춘 InFusion™ Jammer
- 랙 마운트 키트가 포함된 2U 폼 팩터(별도 주문)
- FCoE, NVMe-oF, ORAN, PTP 100, RoCE 및 iSCSI를 포함하여 1588개 이상의 이더넷 및 파이버 채널 프로토콜 지원

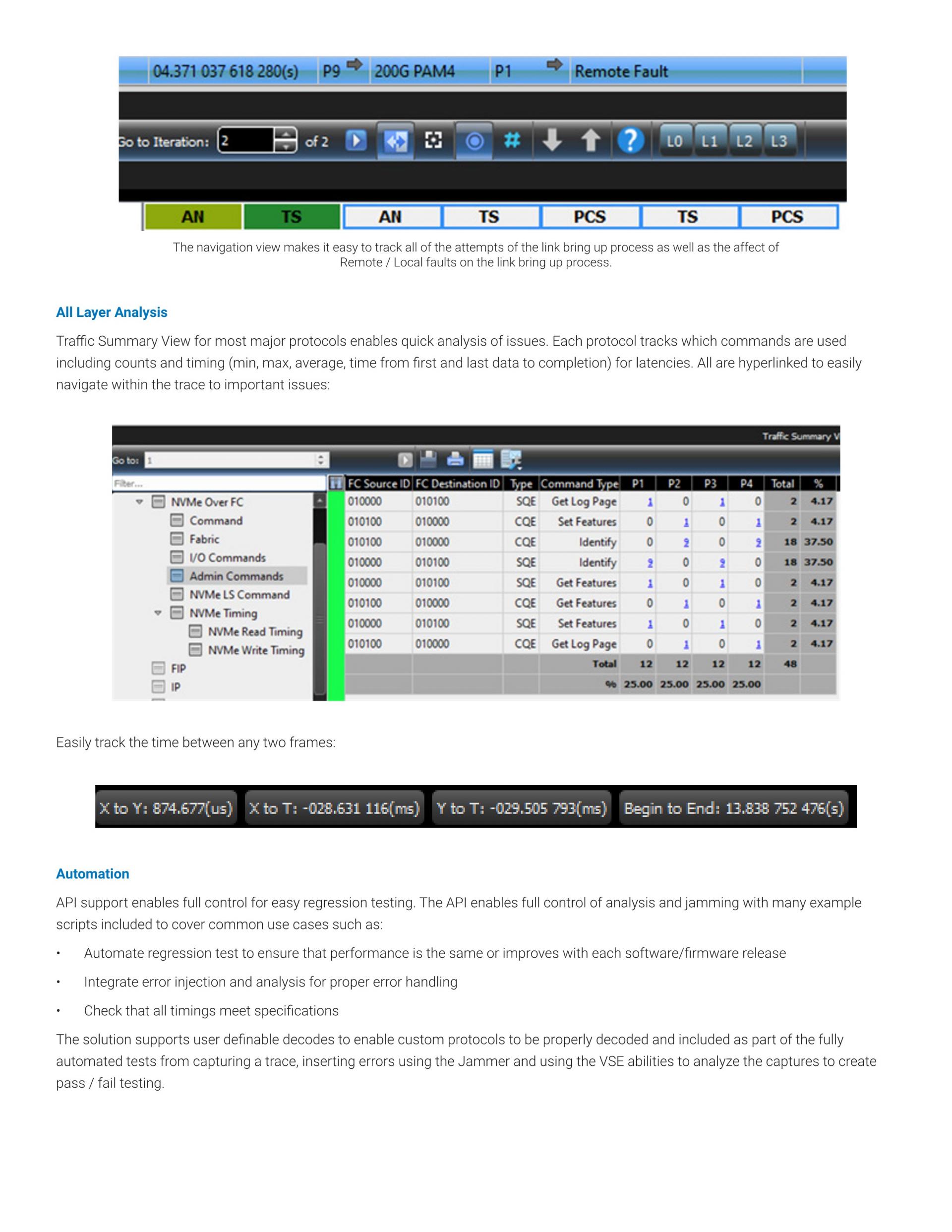

- 여러 추적 보기 형식
- 스프레드시트 보기
- 교환보기
- 링크 상태 보기
- AN/LT 보기
- 교통 요약
- 뷰 프레임 검사기 뷰
- 원활한 WireShark 통합
- 빠른 업로드와 손쉬운 관리를 위한 USB-C 및 기가비트 이더넷 호스트 인터페이스
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 SierraNet M1288은 개발자와 프로토콜 테스트 엔지니어가 사용할 수 있는 가장 비용 효율적이고 완벽하게 통합된 고급 이더넷 및 파이버 채널 데이터 캡처 및 프로토콜 검증 시스템을 제공합니다. M1288 프로토콜 분석 시스템은 엔지니어에게 다음을 제공합니다. 100% 모든 파이버 채널 및 이더넷 관련 트래픽을 최대 회선 속도로 기록하고 고급 검증 및 확인 테스트를 위한 InFusion™ 도구를 사용하여 오류 주입 및 트래픽 손상을 추가로 제공합니다.
모든 디버그 문제를 해결할 수 있는 유연성
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 SierraNet M1288 하드웨어 플랫폼과 Net Protocol Suite 그래픽 사용자 인터페이스는 레거시 및 신흥 고속 네트워크 및 패브릭 배포를 위해 시장에서 최고 수준의 성능과 유연성을 제공합니다.
이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 SierraNet M1288은 단일 플랫폼에서 기존 또는 통합 이더넷 및 파이버 채널 제품에 대한 분석 및 검증을 제공합니다. 통합 QSFP-DD 연결은 분석 및 재밍 애플리케이션 모두에 대해 이더넷 속도(25GbE, 50GbE, 100GbE, 200GbE, 400GbE 링크 트래픽)를 지원하고 분석에는 800GbE를 지원합니다.
각 SFP112 쌍은 구리 또는 광 케이블의 파이버 채널 128G FC/링크를 프로브 및/또는 잼할 수 있으며 일부 경쟁 제품에서 볼 수 있는 별도의 "단일 기능" 블레이드, 포드 또는 어댑터가 필요하지 않으며 초소형, 매우 유연한 다중 기능을 제공합니다. -기능 프로토콜 분석기.

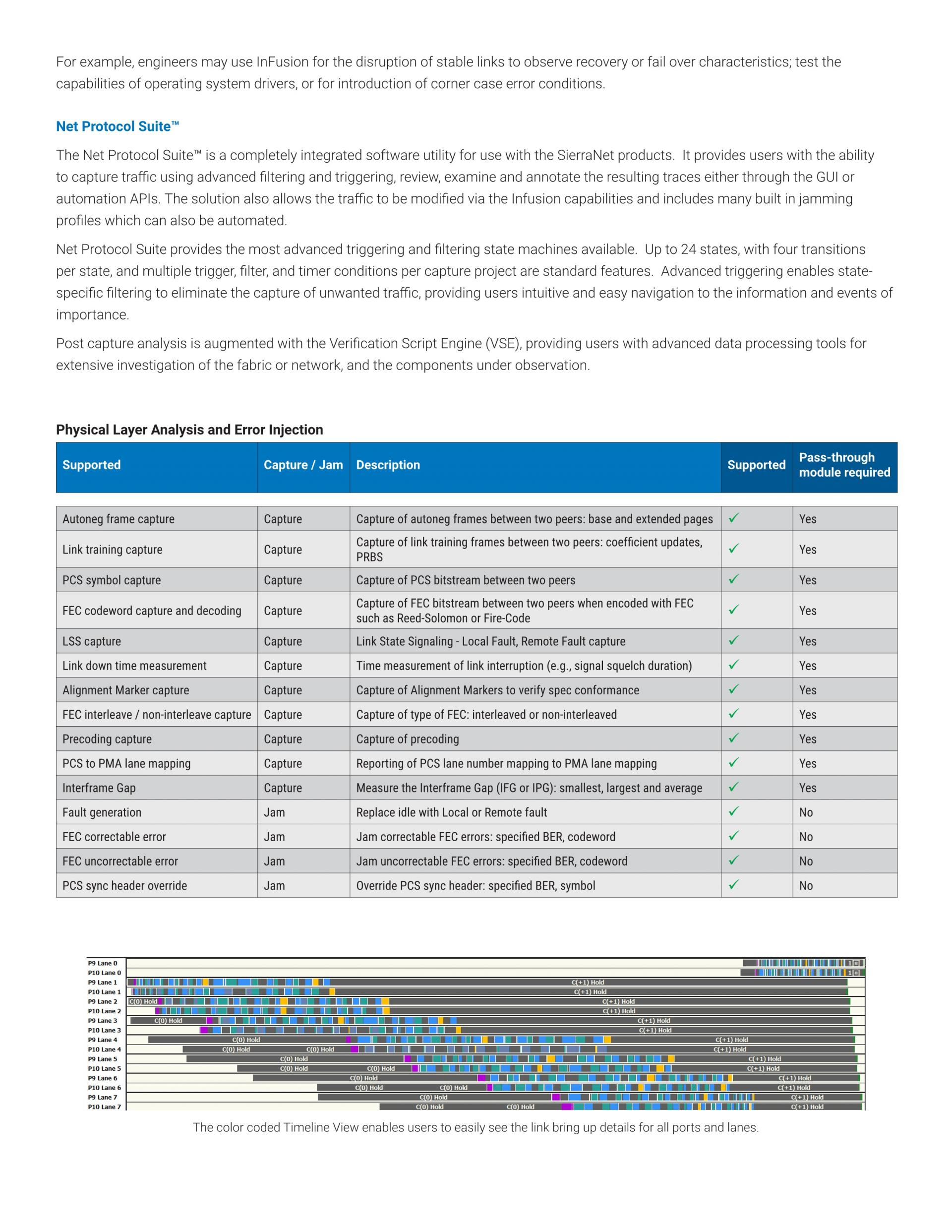

이 어플리케이션에는 µm 및 µm 파장에서 최대 W의 평균 출력을 제공하는 SierraNet M1288의 정교한 분석 및 전파 방해 소프트웨어인 Net Protocol Suite는 관심 있는 특정 이벤트를 쉽게 식별하고 신속하게 탐색할 수 있는 맞춤형 데이터 디스플레이를 통해 탁월한 유연성을 제공합니다. Net Protocol Suite의 다중 추적 보기에서의 디코딩은 낮은 수준에서 애플리케이션 계층 문제를 해결하고, 지원되는 사양 및 관련 인코딩 체계에 따라 디코딩하며, 제로타임 검색 및 필터 기능을 통해 이더넷 및 파이버 채널 이벤트를 쉽게 찾을 수 있는 뛰어난 가시성을 제공합니다. 상황에 맞게 직관적으로 접근할 수 있습니다.
다중 프로토콜 환경에서 Teledyne LeCroy의 CrossSync™는 트레이스를 PCI Express Summit 분석기와 같은 다른 선도적인 프로토콜 분석 도구와 동기화하고 연관시켜 트래픽, stimulus 및/또는 오류가 브리지 또는 어댑터를 통해 어떻게 전달되는지 이해할 수 있습니다.
인퓨전 방해기
Teledyne LeCroy InFusion™(Jammer) 오류 주입기 및 트래픽 수정자 도구를 사용하면 사용자는 이더넷 네트워크와 파이버 채널 패브릭 시스템 모두에 대한 실제 오류 처리를 확인할 수 있습니다. InFusion은 라이브 시스템의 데이터 경로에 위치하여 프로그래밍 방식으로 트래픽을 변경하거나 손상시킵니다. InFusion은 시뮬레이션된 워크로드를 사용하면 종종 누락되는 실제 워크로드와 장치를 사용하는 시스템 스트레스 테스트에 이상적인 도구입니다.
SierraNet InFusion은 라이센스가 부여된 기능에 따라 25GbE에서 최대 400GbE의 이더넷 링크 속도와 최대 128Gbps의 파이버 채널 링크를 지원합니다. SierraNet 플랫폼. InFusion은 실시간으로 양방향 트래픽을 모니터링하고 고객 정의 매개변수를 사용하여 비트, 순서 집합, 체크섬 또는 기타 매개변수를 테스트 사례에 지정된 매개변수로 대체하거나 수정합니다.
InFusion은 특정 시퀀스를 감지하거나 지정된 시간 간격에 도달하면 트래픽을 변경할 수 있지만 복잡한 스크립트, 프로그래밍 또는 시뮬레이션 도구가 필요하지 않습니다. InFusion은 양방향 트래픽을 모니터링하고 통신 링크의 어느 방향에서든 발생하는 이벤트에 대해 조치를 취할 수 있습니다. InFusion은 주어진 테스트 시나리오 내에서 Originator 또는 Responder로부터 양방향 트래픽을 수정할 수도 있습니다. InFusion은 하위 시스템 내의 복구 특성을 확인하도록 특별히 설계되었습니다. 아이콘과 하이퍼링크가 포함된 쉽고 사용자 친화적인 메뉴 인터페이스를 통해 단 몇 분 만에 특정 테스트 시나리오를 만들 수 있습니다.
InFusion 세션이 시작되면 시스템은 장치 간의 프로토콜 핸드셰이킹을 자동으로 처리합니다. InFusion은 원본 데이터 스트림의 충실한 복사본을 필요한 경우 다시 계산하는 CRC 값으로 전송합니다. InFusion을 사용하면 테스트 엔지니어가 다른 테스트 플랫폼에서는 불가능한 방식으로 오류 복구를 체계적으로 확인할 수 있습니다.
주요 특징:
- 오류 주입: CRC, 디스패리티, PCS 인코딩 프레이밍 및 코딩 오류를 주입합니다.
- 링크 복구 중단: 링크 복구를 테스트하기 위해 프로그래밍 방식으로 연결을 끊습니다.
- 가치 대체: 링크에서 특정 값, 패턴 또는 순서 집합(낮은 비트 수준)을 모니터링하고 사용자 정의 값으로 바꿉니다. 지정된 횟수 또는 임의의 발생 횟수 이후 또는 지정된 시간 간격 이후에 발생할 때마다 값을 바꿀 수 있습니다.
- 패킷 삭제: 재시도 동작을 확인하기 위해 스트림에서 개별 순서 세트 또는 프레임을 제거합니다.
- 패킷 지연: 개별 프레임을 캡처하고 데이터 스트림에 다시 삽입하여 순서가 잘못된 재조립을 확인합니다.
- 순서 집합 조작: 설계의 견고성을 검증하는 데 도움이 되도록 핸드쉐이킹 및 흐름 제어 순서 세트를 대체합니다.
- 교통 모니터링: 트래픽 모니터로 작동하여 사용자가 지정한 매개변수에 대한 통계 데이터를 수집합니다. 이 모드에서는 데이터가 양방향으로 변경되지 않고 전달됩니다.
- 메뉴 기반 인터페이스: 테스트 시나리오를 쉽게 설정할 수 있습니다.
트래픽 수정과 관련하여 링크 계층에서는 순서 집합, CRC, 스크램블 데이터 및 연결 이벤트를 수정할 수 있습니다. InFusion 테스트 스크립트를 시나리오라고 합니다. 시나리오는 하드웨어 장치가 회선 트래픽을 모니터링하고 수정하는 방법을 결정합니다. 시나리오를 생성하고 다운로드하려면 Teledyne LeCroy Net Protocol Suite 애플리케이션을 사용해야 합니다.

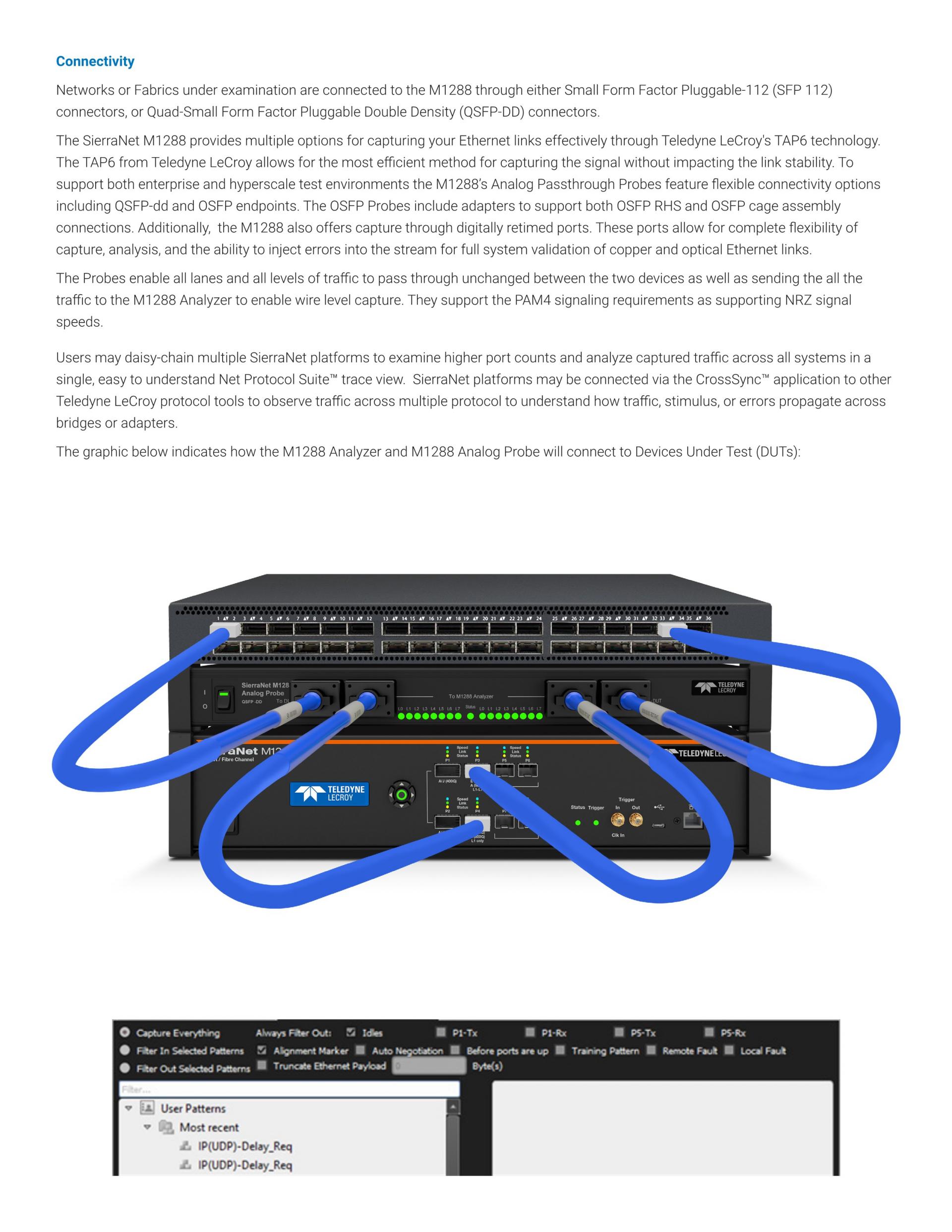

입/출력 라인
검사 중인 네트워크 또는 패브릭은 SFP 1288(Small Form Factor Pluggable-112) 커넥터 또는 QSFP-DD(Quad-Small Form Factor Pluggable Double Density) 커넥터를 통해 M112에 연결됩니다.

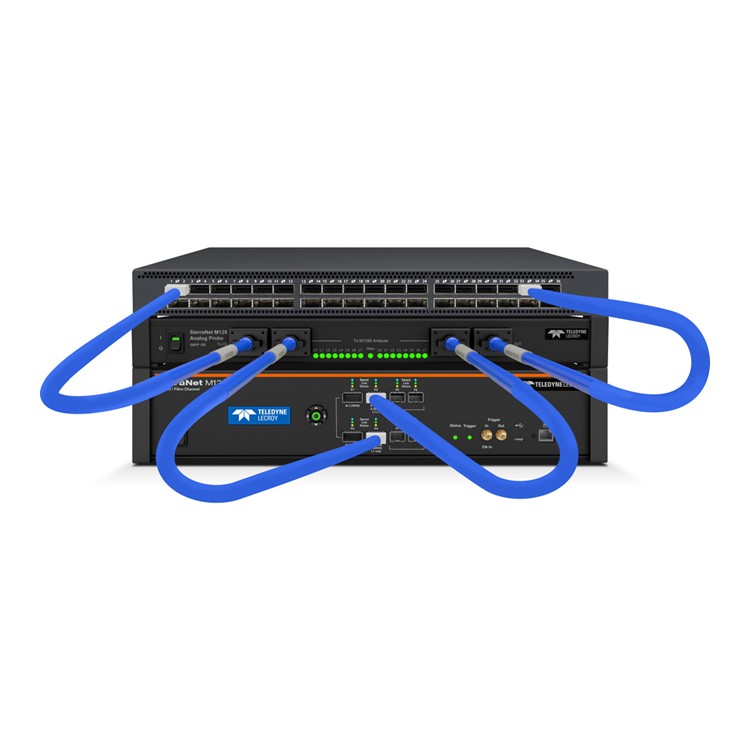

Teledyne LeCroy SierraNet M1288은 Teledyne LeCroy의 TAP6 기술을 통해 이더넷 링크를 효과적으로 캡처할 수 있는 다양한 옵션을 제공합니다. Teledyne LeCroy의 TAP6은 링크 안정성에 영향을 주지 않고 신호를 캡처하는 가장 효율적인 방법을 제공합니다. 엔터프라이즈 및 대규모 테스트 환경을 모두 지원하기 위해 M1288 아날로그 패스스루 프로브는 QSFP-dd 및 OSFP 엔드포인트를 포함한 유연한 연결 옵션을 제공합니다. 추가적인 유연성을 위해 M1288은 디지털 방식으로 재설정된 포트를 통한 캡처도 제공합니다. 이러한 포트는 캡처, 분석의 완전한 유연성을 제공하고 구리 및 광 이더넷 링크의 전체 시스템 검증을 위해 스트림에 오류를 주입하는 기능을 제공합니다.
프로브를 사용하면 모든 레인과 모든 수준의 트래픽이 두 장치 사이를 변경 없이 통과할 수 있을 뿐만 아니라 모든 트래픽을 M1288 분석기로 전송하여 와이어 수준 캡처를 활성화할 수 있습니다. 이는 PAM4 신호 요구 사항 및 NRZ 신호 속도를 지원합니다. 프로브에는 QSFP-DD 또는 OSFP 폼 팩터의 1/2m DAC 케이블이 부착되어 있습니다. OSFP 케이블에는 핀이 있는 OSFP 케이지와 RHS 케이지를 모두 지원하는 변경 가능한 핀이 함께 제공됩니다.
사용자는 여러 개를 데이지 체인 방식으로 연결할 수 있습니다. SierraNet 이해하기 쉬운 단일 Net Protocol Suite™ 추적 보기에서 더 많은 포트 수를 검사하고 모든 시스템에서 캡처된 트래픽을 분석하는 플랫폼입니다.
